Interruptores de la Columna de Dirección

211-05-20

211-05-20

Prueba Pinpoint E: NO HAY COMUNICACIÓN CON EL MÓDULO — GEM/CTM (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

E6

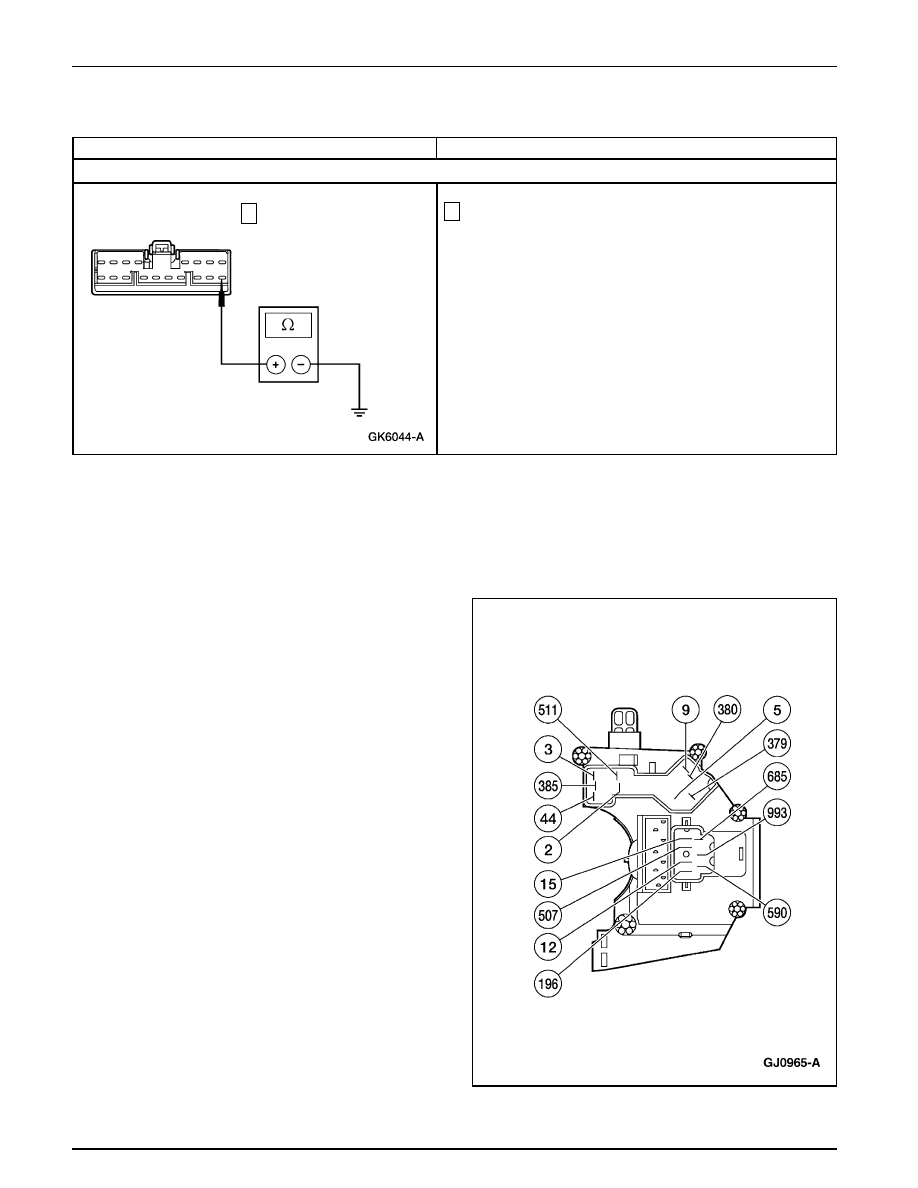

VERIFIQUE SI EL CIRCUITO 57 (BK) ESTÁ ABIERTO

1

Mida la resistencia a tierra del C283-18, circuito 57 (BK)
del GEM/CTM.

 ¿ Es inferior a 5 Ohmios ?

Si
REFIÉRASE a la Sección 418-00.

No
REPARE el circuito 57 (BK). BORRE los DTCs.
PRUEBE si el sistema funciona normalmente.

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba de Componente

Revisión Mecánica del Interruptor de Ignición

Pruebe el funcionamiento mecánico del interruptor de ignición
haciéndolo girar a través de todas las posiciones. Este no se
debe atascar y debe regresar de la posición START a la posición
ON sin ayuda (accionado por el resorte). Si se atasca, revise
lo siguiente:

Rebaba en la llave.

Lubricación insuficiente en el cilindro.

Varilla de la ignición doblada o dañada.

Algún objeto que roza en contra de la varilla de la ignición.

Roce excesivo del accionador en contra del zócalo de la
transmisión.

Cilindro de la cerradura se atasca.

Protector roza con el cilindro.

Rebabas o partículas extrañas alrededor de la cremallera y
del piñón en el alojamiento del cilindro de la cerradura.

Lubricación insuficiente en el accionador (No aplique
lubricante a la parte interna del interruptor de ignición).

Interruptor de ignición se atasca.

Si está activado el seguro del volante con las ruedas
descansando en contra de una curva, se necesitará un gran
esfuerzo para hacer girar la llave desde la posición LOCK.
Gire el volante a cualquier lado del seguro para liberar el
sistema.

Verificación de Continuidad del Interruptor de
Ignición

Refiérase a la Celda 149 del Manual de Detección de Fallas
Eléctricas y de Vacío.

Interruptor Multifuncional

1

Interruptores de la Columna de Dirección

211-05-21

211-05-21

DIAGNOSTICO Y PRUEBA (Continuación)

1.

Mida la resistencia entre los terminales del interruptor
multifuncional.

1

Si las resistencias son las especificadas, el interruptor
multifuncional está OK. INSTALE de nuevo el
interruptor en el vehículo. PRUEBE si el sistema
funciona normalmente.

2

Si las resistencias no son las especificadas, CAMBIE el
interruptor multifuncional. Refiérase a Interruptor
Multifuncional. PRUEBE si el sistema funciona
normalmente.

Arandela

 ON

 OFF

Limpiaparabrisas

 OFF

 INT

 LO

 HI

Limpiaparabrisas

 OFF

 INT

 LO

 HI

Limpiaparabrisas

 OFF

 INT

 LO

 HI

Entrada de las Luces

 Posición Central (no hay giro)

de Freno

Emergencia

 ON

 OFF

Señal de Giro a la Izquierda

 Coloque el Interruptor

Multifuncional en la Posición
de GIRO A LA IZQUIERDA

Señal de Giro a la Izquierda

 Coloque el Interruptor

Multifuncional en la Posición

de GIRO A LA DERECHA

Luz Alta

 Coloque el Interruptor

Multifuncional en la Posición

de LUZ ALTA

Luz Baja

 Coloque el Interruptor

Multifuncional en la Posición

de LUZ ALTA

Intermitente para Pasar

Sujete el Interruptor

Multifuncional en la Posición

de INTERMITENTE

PARA PASAR

Función

 Posición

590 y 993

 Inferior a 5 Ohmios

590 y 993

 Mayor a 10.000 Ohmios

685 y 993

 Aproximadamente

47.000 Ohmios

685 y 993

 Aproximadamente

11.000 Ohmios

685 y 993

 Aproximadamente

4.000 Ohmios

685 y 993

 Menos de 5 Ohmios

685 y 590

 Aproximadamente

150.000 Ohmios

685 y 590

 Entre 14.000 Ohmios

y 11.000 Ohmios

685 y 590

 Aproximadamente

7.200 Ohmios

685 y 590

 Aproximadamente

3.200 Ohmios

590 y 993

 Aproximadamente

100.000 Ohmios

590 y 993

 Entre 100.000

y 3.200 Ohmios

590 y 993

 Aproximadamente

3.200 Ohmios

590 y 993

 Aproximadamente

3.200 Ohmios

511 y 9, 511 y 5

 Menos de 5 Ohmios

385 y 5, 385 y 3, 385 y 9

 Menos de 5 Ohmios

385 y 5, 385 y 3, 385 y 9

 Mayor a 10.000 Ohmios

44 y 3, 44 y 9

 Menos de 5 Ohmios

44 y 3, 44 y 2

 Menos de 5 Ohmios

15 y 12

 Menos de 5 Ohmios

15 y 507

 Menos de 5 Ohmios

196 y 12, 15 y 507

 Menos de 5 Ohmios

Terminales

 Valores de Resistencias

Interruptores de la Columna de Dirección

211-05-22

211-05-22

Interruptor Multifuncional

Interruptor Multifuncional

Remoción

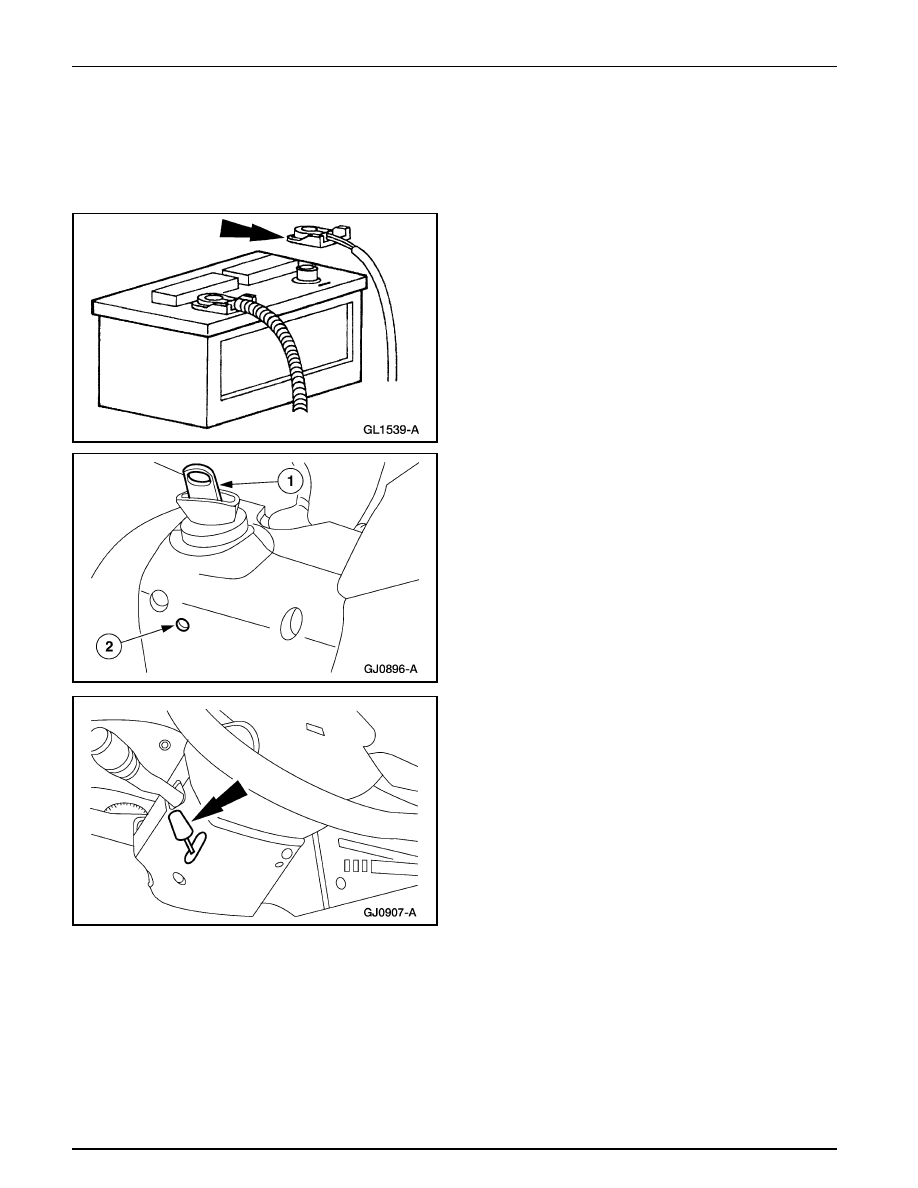

1.

Desconecte el terminal negativo de la batería.

2.

Para retirar el cilindro de la cerradura de la ignición.

1

Inserte la llave dentro del cilindro y gírela a la
posición RUN.

2

Con un punzón, empuje la lengüeta de liberación del
cilindro mientras hala el cilindro hacia fuera.

3.

Si está equipado, tuerza la manija de inclinación del
volante y el trinquete en sentido antihorario y retire.

Interruptores de la Columna de Dirección

211-05-23

211-05-23

Interruptor Multifuncional (Continuación)

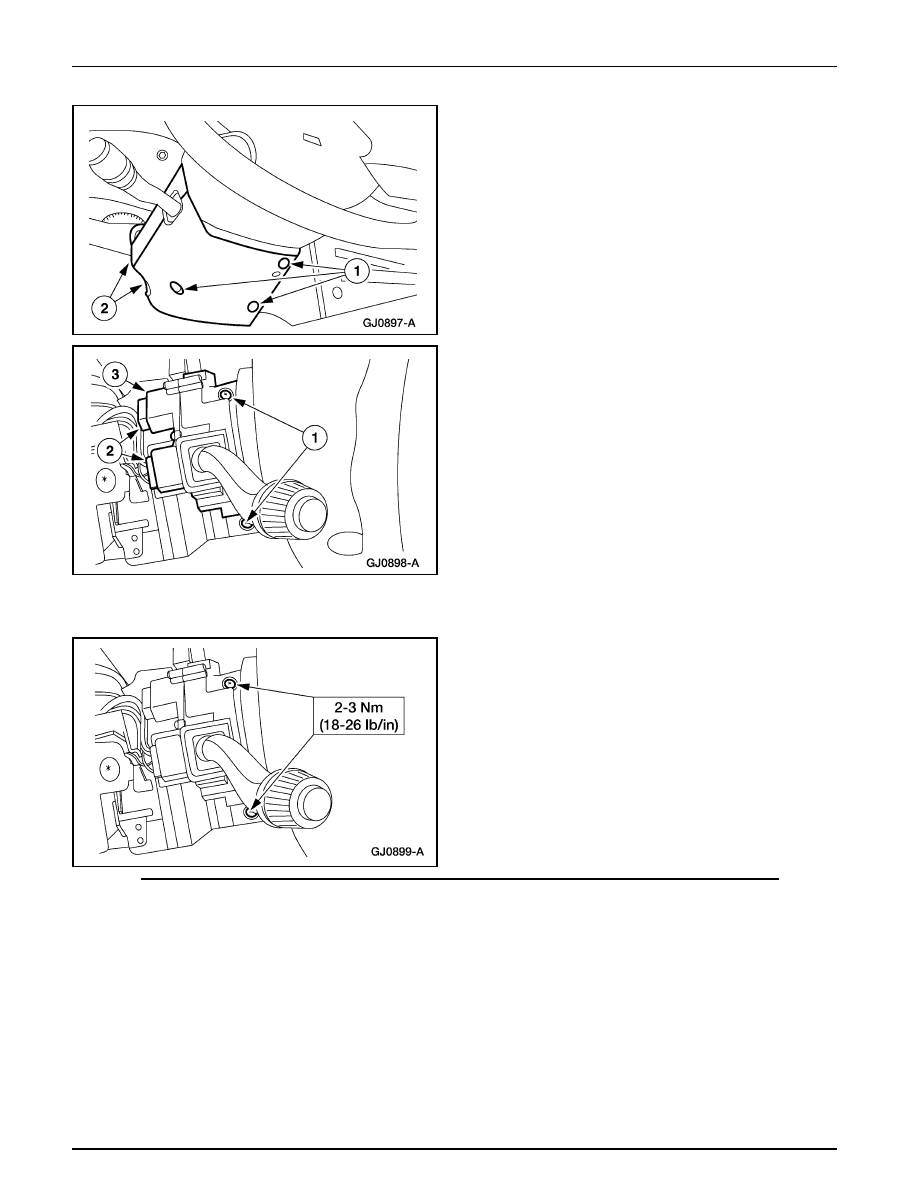

4.

Para retirar los protectores superior e inferior de la
columna de la dirección.

1

Retire los tornillos.

2

Retire los protectores superior e inferior de la columna
de la dirección.

5.

Para retirar el interruptor multifuncional.

1

Retire los tornillos.

2

Desenchufe los conectores eléctricos.

3

Retire el interruptor multifuncional.

Instalación

1.

Nota: Cuando se desconecta la batería, al reconectarla
pueden ocurrir fallas mientras el vehículo se reprograma.
Se necesita conducir el vehículo unos 16 Km. (10 millas)
para reprogramarlo de nuevo.

Para instalar, invierta el procedimiento de remoción.
