Ford Explorer / Mercury Mountaineer. Manual - parte 132

Control Antibloqueo

206-09-12

206-09-12

DIAGNÓSTICO Y PRUEBA (Continuación)

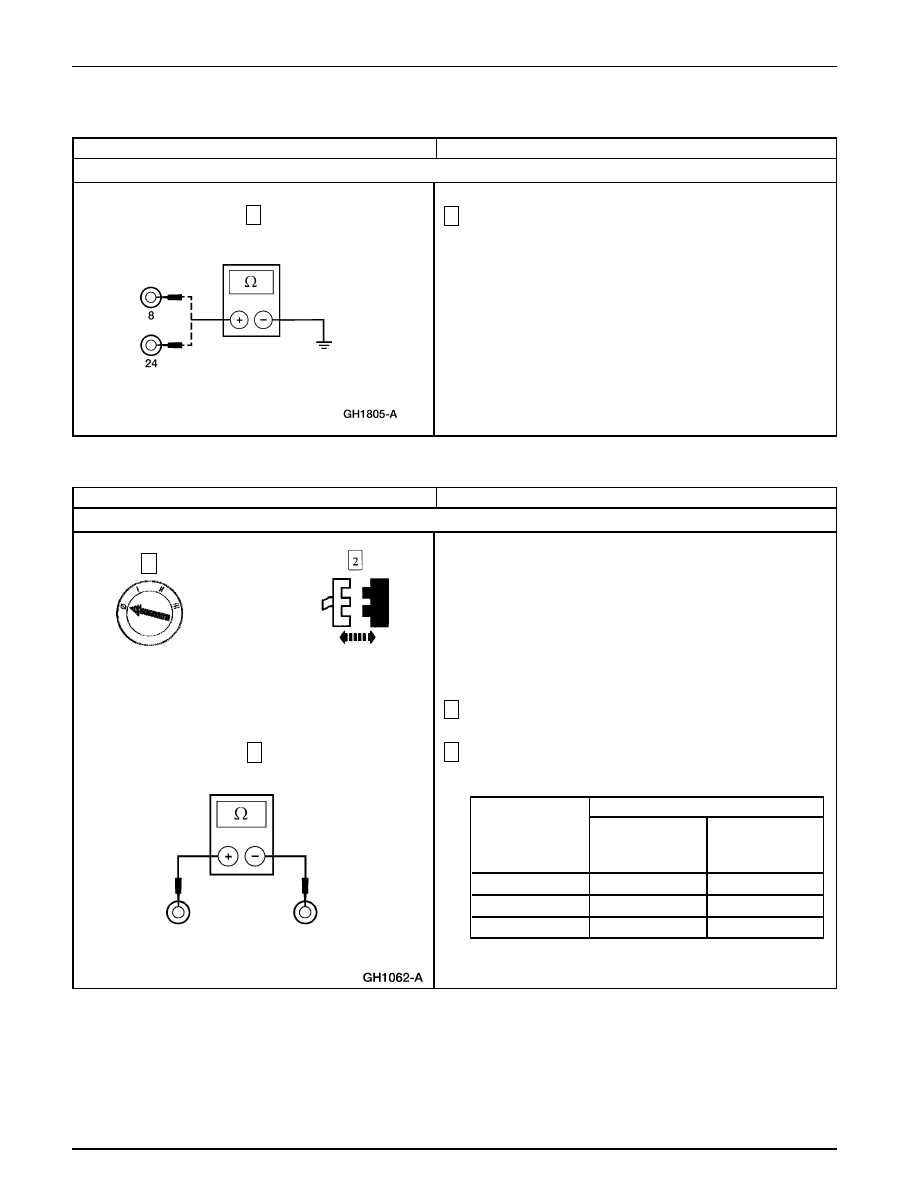

Prueba Pinpoint B: DTC B1678, VOLTAJE DE LA BATERÍA FUERA DE RANGO (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

B6

VERIFIQUE SI EL CIRCUITO 57 (BK) ESTÁ ABIERTO

1

Mida la resistencia a tierra del Pin 8, Circuito 57 (BK) de
la Caja EEC-IV de 60 Pines. Haga lo mismo con el Pin 24,
Circuito 57 (BK).

•

¿Son inferiores a 5 Ohmios?

→

→

→

→

→

Si
INSTALE un módulo nuevo antibloqueo de frenos.
REFIÉRASE a Módulo — Control Antibloqueo de
Frenos. REPITA la autoprueba.

→

→

→

→

→

No
REPARE el Circuito. BORRE los DTCs. Repita la
autoprueba.

1

Prueba Pinpoint C: DTCs C1145, C1155 y C1230, FALLA EN EL CIRCUITO DEL SENSOR ANTIBLOQUEO

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C1

VERIFIQUE LA RESISTENCIA DEL SENSOR ANTIBLOQUEO DE FRENOS EN LA CAJA DE PINES

3

Conecte la Caja EEC-IV de 60 Pines

4

Mida la resistencia entre la Caja EEC-IV de 60 Pines para
el sensor antibloqueo de frenos en la forma siguiente:

4

1

C186 Módulo de Control

Antibloqueo

Caja EEC-IV de 60 Pines

Sensor

Antibloqueo

Terminal

Terminal

de Frenos

 Positivo

Negativo

LI

17

18

LD

3

4

Trasero

22

21

Control Antibloqueo

206-09-13

206-09-13

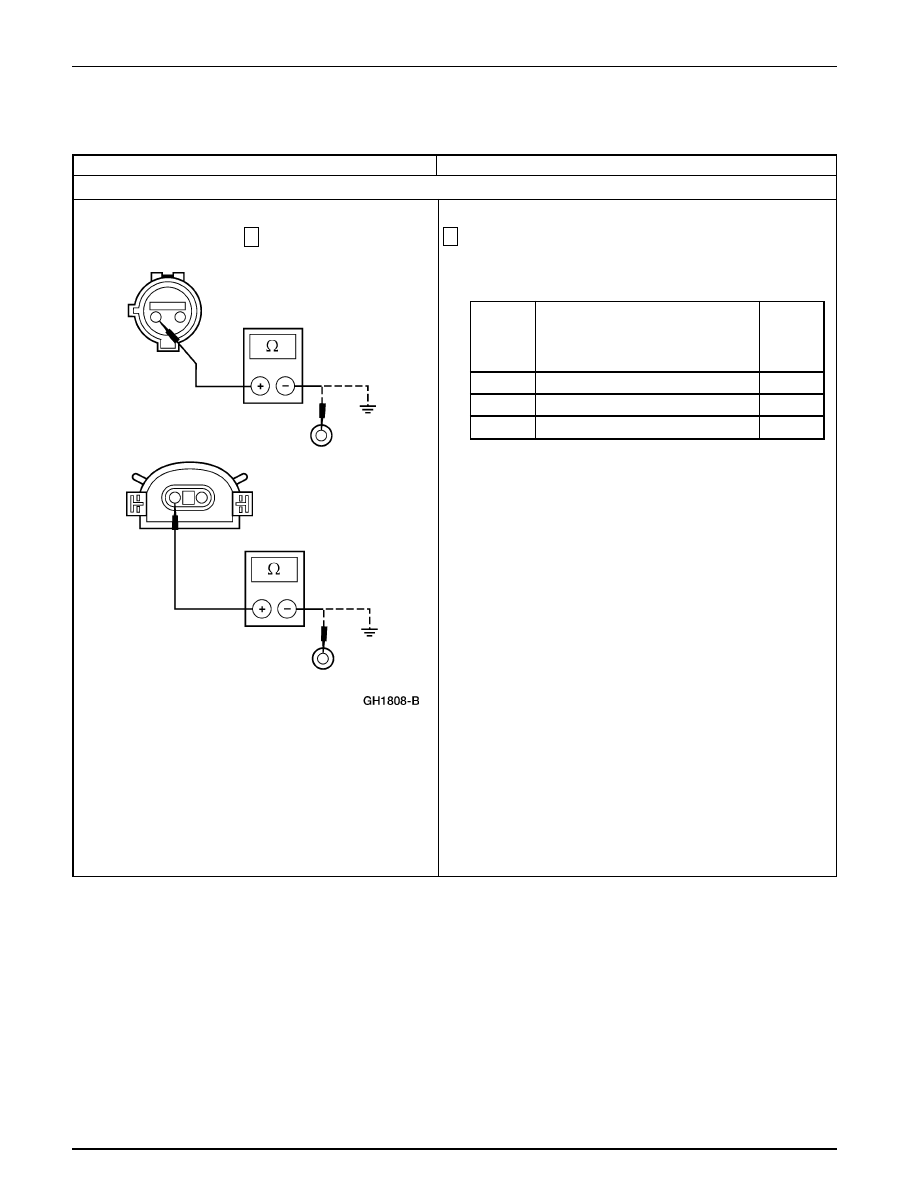

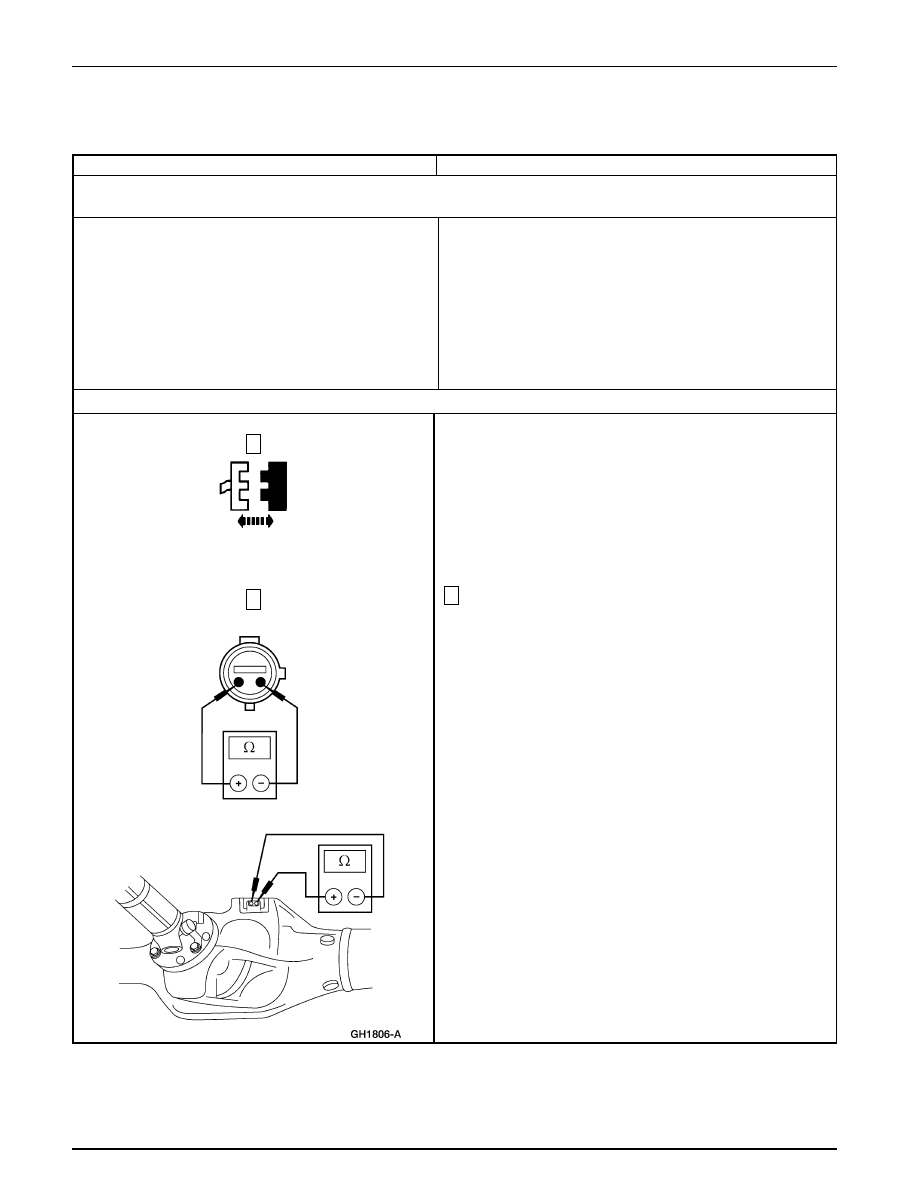

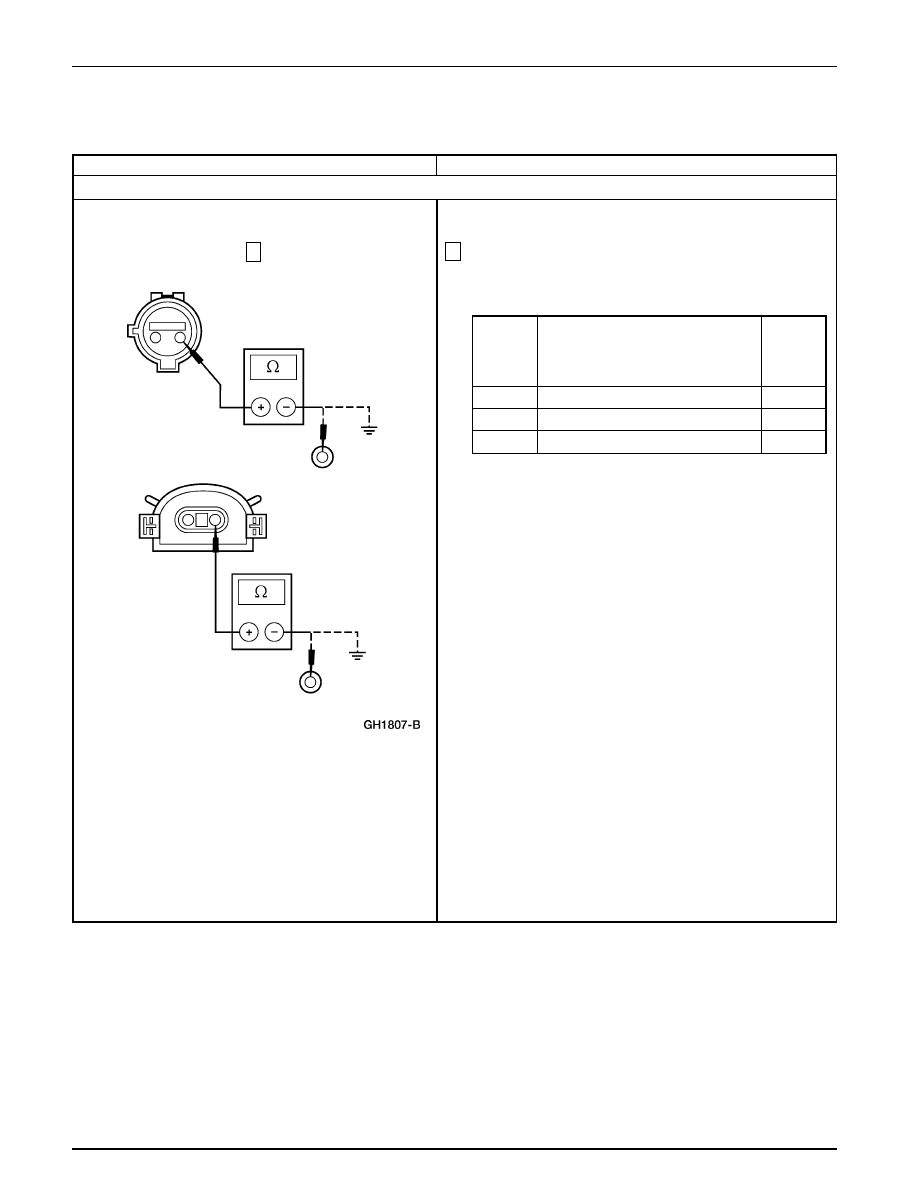

Prueba Pinpoint C: DTCs C1145, C1155 y C1230, FALLA EN EL CIRCUITO DEL SENSOR ANTIBLOQUEO
(Continuación)

DIAGNÓSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C1

VERIFIQUE LA RESISTENCIA DEL SENSOR ANTIBLOQUEO DE FRENOS EN LA CAJA DE PINES
(Continuación)

•

¿Está la resistencia entre 800 y 1400 Ohmios (delantero
4x2), 800 y 2500 Ohmios (trasero) o 380 y 480 Ohmios
(delantero 4x4)?

→

→

→

→

→

Si
Vaya a C5.

→

→

→

→

→

No
Vaya a C2.

C2

VERIFIQUE LA RESISTENCIA DEL SENSOR ANTIBLOQUEO DE FRENOS

2

Mida la resistencia entre los terminales del sensor
antibloqueo de frenos.

•

¿ Está la resistencia entre 800 y 1400 Ohmios (delantero
4x2), 800 y 2500 Ohmios (trasero) o 380 y 480 Ohmios
(delantero 4x4)?

→

→

→

→

→

Si
Vaya a C3.

→

→

→

→

→

No
CAMBIE el sensor dudoso antibloqueo de frenos. Si
es el sensor antibloqueo delantero (4x4). Refiérase a
Sensor — Delantero 4x4.

Si es el sensor antibloqueo de frenos (4x2).
REFIÉRASE a Sensor — Delantero 4x2.

Si es el sensor antibloqueo de frenos, REFIÉRASE a
Sensor — Trasero. BORRE los DTCs. Repita la
autoprueba.

1

2

Desconecte el Sensor Dudoso

Antibloqueo de Frenos

Control Antibloqueo

206-09-14

206-09-14

1

Mida la resistencia entre el sensor dudoso y la Caja EEC-
IV de 60 Pines; también mida la resistencia a tierra del
sensor en la forma siguiente:

•

¿Es la resistencia menor a 5 Ohmios entre el sensor
dudoso y la Caja EEC-IV de 60 Pines y mayor a 10.000
Ohmios entre este sensor y tierra?

→

→

→

→

→

Si
Vaya a C4.

→

→

→

→

→

No
REPARE el Circuito en cuestión. REPITA la
autoprueba.

Prueba Pinpoint C: DTCs C1145, C1155 y C1230, FALLA EN EL CIRCUITO DEL SENSOR ANTIBLOQUEO
(Continuación)

DIAGNÓSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C3

VERIFIQUE LOS CIRCUITOS 521 (TN/OG), 514 (YE/RD) O 523 (RD/PK)

1

Sensor

Caja

Anti-

EEC-IV

bloqueo

Conector y Circuito

de 60

 de Freno

del Sensor

Pines

LI

C188 Pin 2, Circuito 521 (TN/OG)

17

LD

C187 Pin 2, Circuito 514 (YE/RD)

3

Trasero

C422 Pin 2, Circuito 523 (RD/PK)

21

Control Antibloqueo

206-09-15

206-09-15

1

 Mida la resistencia entre el sensor dudoso y la Caja EEC-
IV de 60 Pines; también mida la resistencia a tierra del
sensor en la forma siguiente:

•

¿Es la resistencia menor a 5 Ohmios entre el sensor
dudoso y la Caja EEC-IV de 60 Pines y mayor a 10.000
Ohmios entre este sensor y tierra?

→

→

→

→

→

Si
Vaya a C8.

→

→

→

→

→

No
REPARE el Circuito en cuestión. REPITA la
autoprueba.

Prueba Pinpoint C: DTCs C1145, C1155 y C1230, FALLA EN EL CIRCUITO DEL SENSOR ANTIBLOQUEO
(Continuación)

DIAGNÓSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C4

 VERIFIQUE EL CIRCUITO 522 (TN/BK) O EL CIRCUITO 519 (LG/BK)

1

Sensor

Caja

Anti-

EEC-IV

bloqueo

Conector y Circuito

de 60

 de Freno

del Sensor

Pines

LI

 C188 Pin 1, Circuito 522 (TN/BK)

 18

LD

 C187 Pin 1, Circuito 516 (YE/BK)

 4

Trasero

 C422 Pin 1, Circuito 519 (LG/BK)

22
