Ford Explorer / Mercury Mountaineer. Manual - parte 106

Sistema de Frenos — Información General

206-00-10

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint B: EL INDICADOR ROJO DE ALARMA DE LOS FRENOS ESTA SIEMPRE ENCENDIDO
(Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

PRUEBE EL VEHICULO EN CARRETERA

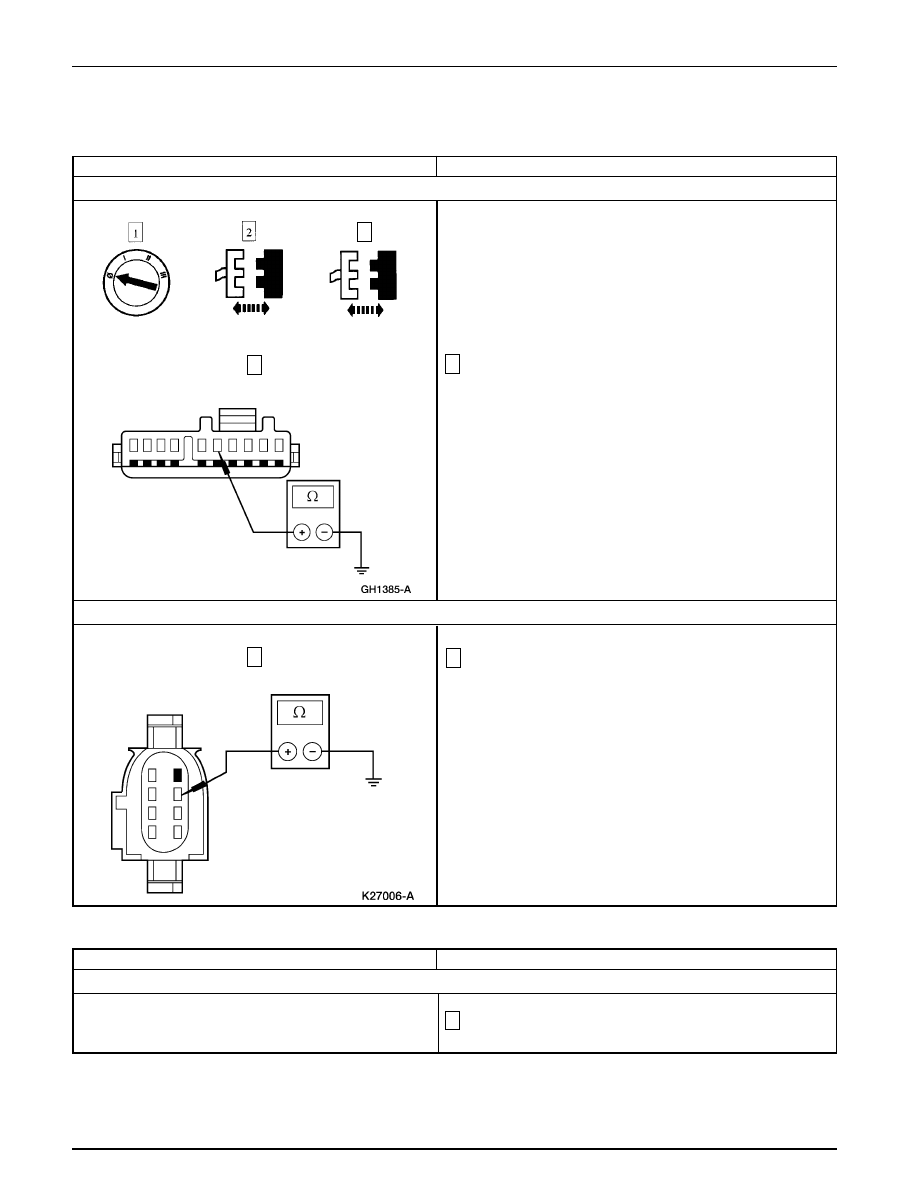

Mida la resistencia entre el Pin C134-4, Circuito 162 (LG/RD)
y tierra.

•

¿La resistencia es mayor de 10.000 ohmios?

→

Si
INSTALE un nuevo módulo DRL. REFIERASE a
la Sección 417-04. PRUEBE si la operación del
sistema es normal.

→

No
REPARE el Circuito 162 (LG/RD). PRUEBE si la
operación del sistema es normal.

VERIFIQUE EL CIRCUITO DEL FRENO DE APARCAMIENTO 162 (LG/RD)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

VERIFIQUE EL CIRCUITO 977 (P/W)

Mida la resistencia entre el Pin C288-5, Circuito 977 (P/W)
y tierra.

•

¿La resistencia es mayor de 10.000 ohmios?

→

Si
Vaya a B5.

→

No
REPARE el Circuito 977 (P/W). PRUEBE si la
operación del sistema es normal.

Grupo de Instrumentos

Módulo DRL

Prueba Pinpoint C: VIBRACIONES CUANDO LOS FRENOS SON APLICADOS

Conduzca el vehículo como para reproducir la falla
reportada por el cliente.

Sistema de Frenos — Información General

206-00-11

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint C: VIBRACIONES CUANDO LOS FRENOS SON APLICADOS (Continuación)

Nota: Verifique la parte delantera o trasera del vehículo,
como se notó en C1.

Verifique la desviación del disco de frenos en ambos lados
del vehículo.

•

¿Está BIEN la desviación del disco?

→

Si
RESTABLEZCA la precarga del cojinete o
INSTALE nuevos cojinetes de ruedas, según sea
necesario, en el lugar notado en C1. PRUEBE si la
operación del sistema es normal.

→

No
RECTIFIQUE ambos discos. Ford recomienda la
rectificación en el vehículo. SIGA las instrucciones
del fabricante del torno. PRUEBE si la operación
del sistema es normal.

VERIFIQUE LA DESVIACION DEL DISCO DE FRENOS

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

PRUEBE EL VEHICULO EN CARRETERA (Continuación)

Aplique los frenos a velocidades bajas, medias y altas.

•

¿Se puede aislar la vibración en la parte delantera o
trasera del vehículo?

→

Si
NOTE la localización y Vaya a C2.

→

No
Vaya a C3.

VERIFIQUE LA DESVIACION DEL DISCO DE FRENOS DELANTEROS

Nota: Este paso se realiza si la localización de la vibración
no puede ser determinada durante la prueba en carretera,
en C1.

Verifique la desviación del disco en la parte delantera del
vehículo.

•

¿Está BIEN la desviación del disco?

→

Si
Vaya a C4.

→

No
RECTIFIQUE ambos discos. Ford recomienda la
rectificación en el vehículo. SIGA las instrucciones
del fabricante del torno. PRUEBE si la operación
del sistema es normal.

Sistema de Frenos — Información General

206-00-12

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint C: VIBRACIONES CUANDO LOS FRENOS SON APLICADOS (Continuación)

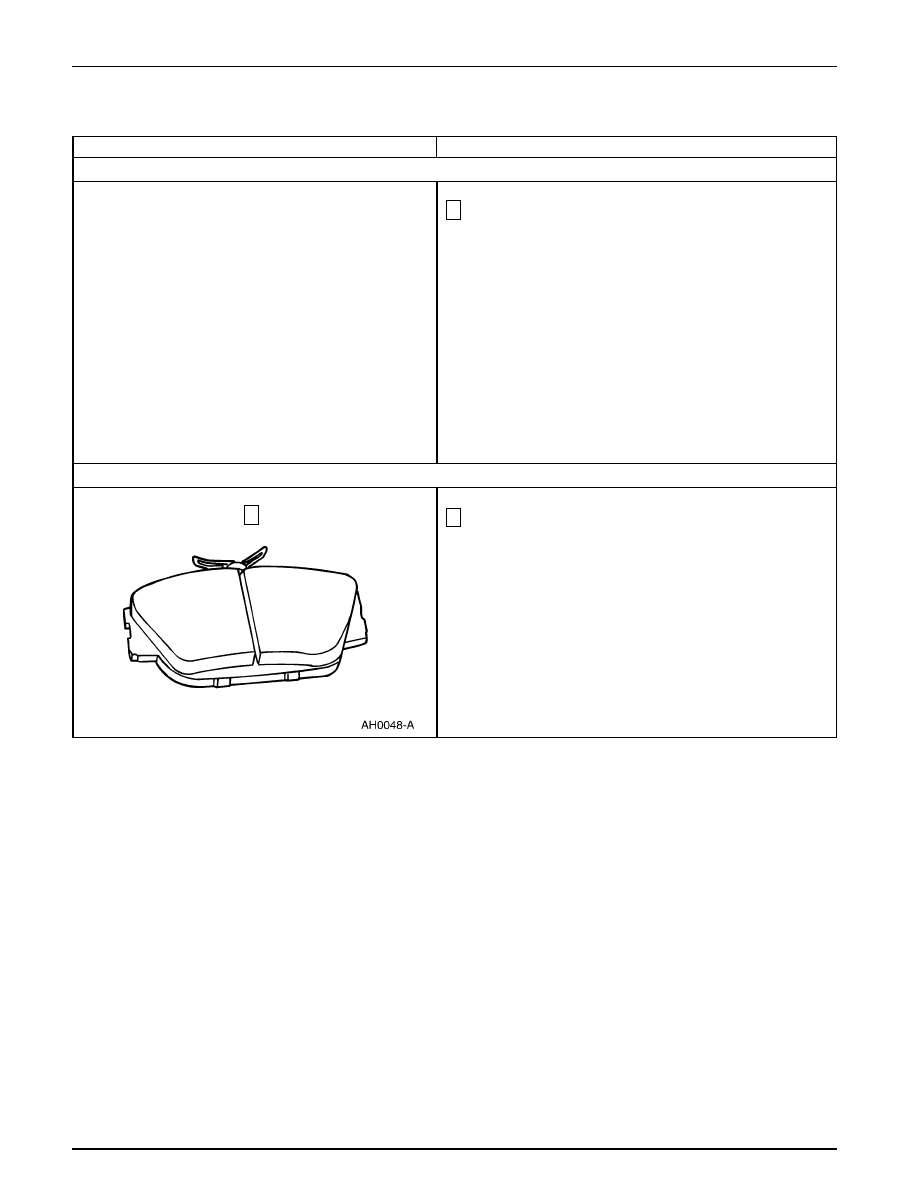

Verifique si los pistones y los pasadores del calibrador tienen
roces o atascamientos.

•

¿Están BIEN las almohadillas?

→

Si
Comenzando en la parte delantera del vehículo,
RESTAURE la precarga del cojinete o INSTALE
nuevos cojinetes, según sea necesario. PRUEBE si
la operación del sistema es normal.

→

No
INSTALE nuevas almohadillas. REFIERASE a la
Sección (parte delantera) o 206-04 (parte posterior).

INSPECCIONE LAS ALMOHADILLAS

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

VERIFIQUE LA DESVIACION DE LOS DISCOS TRASEROS

Verifique la desviación de los discos en la parte trasera del
vehículo.

•

¿Está BIEN la desviación?

→

Si
Vaya a C5.

→

No
RECTIFIQUE ambos discos traseros. Ford
recomienda la rectificación en el vehículo. SIGA las
instrucciones del fabricante del torno. PRUEBE si
la operación del sistema es normal. (Nota: En
vehículos equipados con Traction-Lok®, el cardán
debe ser desconectado para usar un torno de frenos
montado en cubo).

Sistema de Frenos — Información General

206-00-13

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint D: LOS FRENOS SE BLOQUEAN CUANDO SE APLICAN CON POCA FUERZA

Verifique si los componentes están dañados o atascados, y
corrija el ajuste. Refiérase a la Sección 206-05.

•

¿Están BIEN los componentes del freno de
aparcamiento?

→

Si
Vaya a D3.

→

No
REPARE o INSTALE nuevos componentes según
sea necesario. REFIERASE a la Sección 206-05.
PRUEBE si la operación del sistema es normal.

VERIFIQUE LOS COMPONENTES DEL FRENO DE APARCAMIENTO

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

VERIFIQUE SI HAY ROCES O ATASCAMIENTOS EN COMPONENTES DE LOS FRENOS

Verifique si hay roces, daños y corrija la instalación de
cada componente.

•

¿Algunos de los componentes tienen roces o
atascamientos?

→

Si
REPARE o INSTALE nuevos componentes según
sea necesario. PRUEBE si la operación del sistema
es normal.

→

No
Vaya a D2.

INSPECCIONE LAS ALMOHADILLAS

Revise si las almohadillas están contaminadas, o tienen
excesivo desgaste o daño. Refiérase a la Sección 206-03
para los frenos de discos delanteros. REFIERASE a la
Sección 206-04 para los frenos de discos traseros.

•

¿Están bien las almohadillas?

→

Si
Vaya a D4.

→

No
INSTALE nuevas almohadillas según sea necesario.
PRUEBE si la operación del sistema es normal.
