Ford Explorer / Mercury Mountaineer. Manual - parte 104

Sistema de Frenos — Información General

206-00-2

Sistema de Frenos

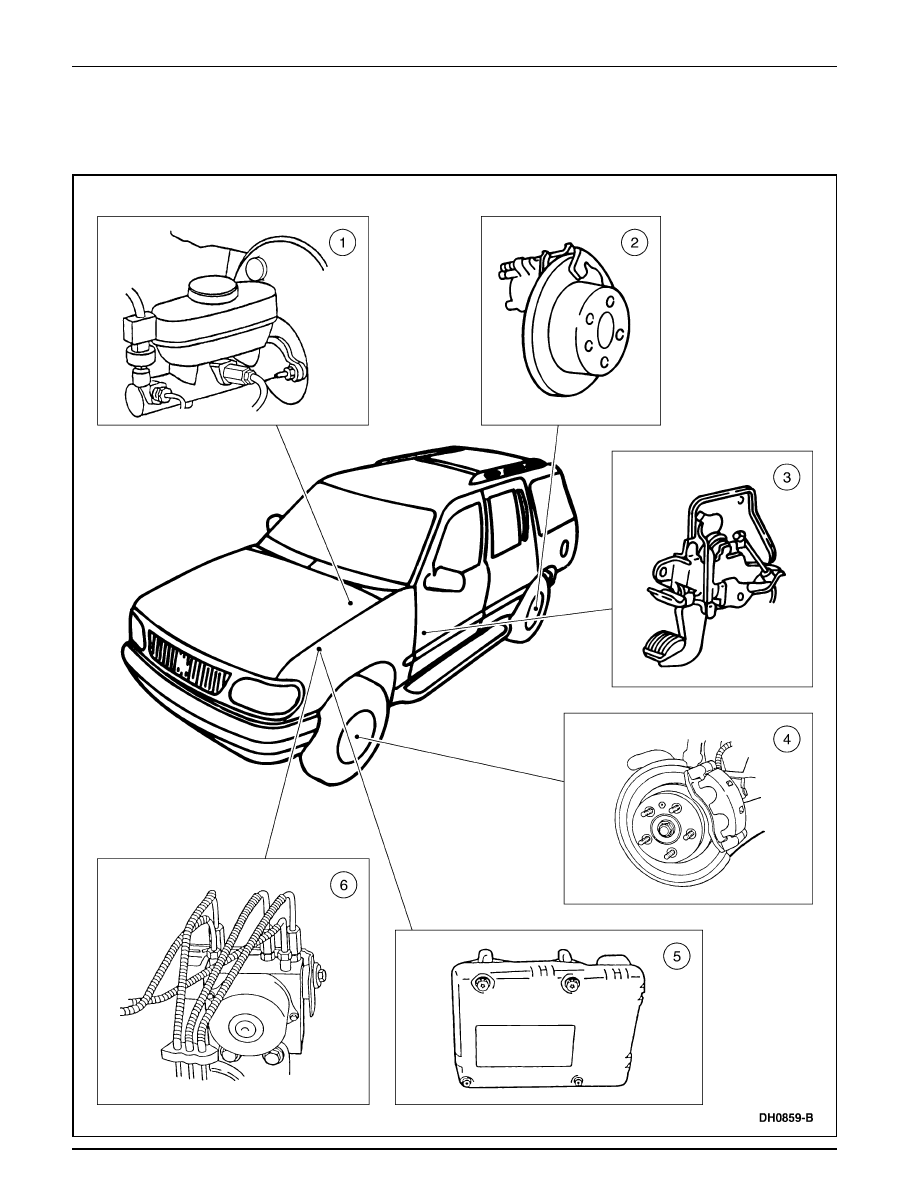

Localizador de Componentes

DESCRIPCION Y OPERACION

Sistema de Frenos — Información General

206-00-3

2140

Cilindro principal (válvula de control
de fluido y 2 puertas únicamente)

—

Conjunto de frenos de discos traseros

2780

Control del freno de aparcamiento

—

Conjunto de frenos de discos
delanteros

Número

Item

de Parte

Descripción

El vehículo está equipado con un sistema de frenos de potencia
asistida con vacío. Refiérase a la Sección 206-07.

Los frenos utilizan un sistema de frenos de calibrador de pistón
doble y discos. Refiérase a la Sección 206-03.

Los frenos traseros utilizan un sistema de calibrador de pistón
simple y discos con el conjunto del freno de aparcamiento
localizado dentro del tambor y el disco tipo sombrero. Refiérase
a la Sección 206-04.

DIAGNOSTICO Y PRUEBA

Sistema de Frenos

Refiérase a diagramas de Cableado, Celda 62, Grupo de
Instrumentos para obtener información del esquema y
conectores.

Refiérase a los Diagramas de Cableado, Celda 97, Lámparas
de Marcha Diurna para obtener información del esquema y
conectores.

Inspección y Verificación

Verificaciones Preliminares

ADVERTENCIA: El uso de un fluido para frenos

DOT 3 diferente al especificado puede causar daños
permanentes a los componentes y tornará el sistema
inoperante.

ADVERTENCIA: El fluido para los frenos contiene

éteres poliglicol y poliglicoles. Evite que le caiga en los
ojos. Lave bien sus manos después de manipular este
compuesto. Si le cae en los ojos, lávelos con agua corriente
durante 15 minutos. Busque atención médica si persiste la
irritación. Si se ingiere, tome agua e induzca el vómito.
Busque atención médica inmediatamente.

CUIDADO: No derrame fluido para frenos en

superficies pintadas. Si se derrama fluido límpielo
inmediatamente.

DESCRIPCION Y OPERACION (Continuación)

Número

Item

de Parte

Descripción

2C219

Módulo de control electrónico de anti-
bloqueo

2C215

Unidad de control hidráulico de anti-

bloqueo

El freno de aparcamiento es un sistema de zapata y tambor
localizado dentro del tambor y los discos tipo sombrero.
Refiérase a la Sección 206-05

El sistema de anti-bloqueo de frenos en las 4 ruedas (4WABS)
es estándar. Refiérase a la Sección 206-09.

Solo en los modelos de 2 puertas, se utiliza una válvula de
control de fluido, montada en el puerto posterior del cilindro
principal.

Nota: Siempre verifique el nivel de fluido en el depósito del
cilindro principal (2K478) antes de realizar los procedimientos
de prueba. Si el nivel de fluido no está en el nivel apropiado,
agregue Fluido Para Frenos DOT 3 de Alto Rendimiento
C6AZ-19542-AB o un DOT 3 equivalente que cumpla con la
especificación Ford ESA-M6C25-A.

Nota: Antes de realizar cualquier diagnóstico, asegúrese de
que el indicador de alarma de los frenos está operativo.
Refiérase a la Sección 413-01.

Usualmente, el primer indicador de fallas en el sistema de
frenos es un cambio de la percepción en el pedal. El cambio
puede solamente ser una función normal del sistema ABS,
pero es causa suficiente para una investigación más detenida.
El indicador de alarma de los frenos en el grupo de
instrumentos y el nivel de fluido en el depósito del cilindro
principal, son también indicadores de fallas en el sistema.

Si una rueda (1007) está bloqueada y el vehículo debe ser
movido, abra el tornillo de expurgue de la rueda bloqueada
para dejar salir suficiente fluido y aliviar la presión. Cierre el
tornillo de expurgue. Esta operación de expurgue puede liberar
los frenos pero no corregirá la causa del problema. Si esto no
resuelve la condición de bloqueo de la rueda, repare los
componentes bloqueados antes de proceder.

Sistema de Frenos — Información General

206-00-4

DIAGNOSTICO Y PRUEBA (Continuación)

Servofreno

Inspeccione las mangueras y las conexiones. Todos los
conexiones de vacío no utilizadas deben ser tapadas. Las
mangueras y sus conexiones deben ser aseguradas
correctamente y en buenas condiciones, sin agujeros ni áreas
blandas o colapsadas.

Prueba en Carretera

Realice una prueba en carretera para comparar el
funcionamiento actual del sistema de frenos con los estándares
de funcionamiento esperados por el conductor. La habilidad
del conductor de pruebas para realizar comparaciones válidas
y detectar deficiencias de funcionamiento dependerá de su
experiencia.

El conductor debe tener un conocimiento pleno de la operación
del sistema de frenos y de directrices generales aprobadas,
con el fin de hacer buenas comparaciones y detectar los
problemas de funcionamiento.

Seleccione una carretera razonablemente suave y nivelada.
Los caminos con grava o con baches, excepto para demostrar
el funcionamiento del sistema ABS, no son adecuados. La
superficie no permite el agarre uniforme de los neumáticos.
Evite las carreteras desniveladas.

El factor clave en la evaluación de fallas de frenos es el régimen
de desaceleración. Esto varía entre vehículos y con cambios
en las condiciones de operación. Es evidente cuan bien
funcionan los frenos después de pocas aplicaciones.

En fallas de pedal bajo o esponjoso:

•

Verifique y, si es necesario, rellene el depósito del cilindro
principal.

•

Expurgue el sistema y pruebe de nuevo la percepción del
pedal.

•

Si el pedal (2455) está todavía bajo o la percepción es
esponjosa, revise los cojinetes de ruedas. Refiérase a la
Sección 206-03 (4x2) o 204-01B (4x4) para los cojinetes
de rueda delantera y Sección 205-02 para los cojinetes de
las ruedas traseras.

• Cilindro principal
• Pistón de calibrador
• Discos
• Cojinetes de ruedas
• Almohadillas
• Servofreno
• Articulación del pedal
• Manguera de vacío del

servofreno

• Neumáticos

Tabla de Inspección Visual

Mecánica

Eléctrica

• Interruptor del freno de

aparcamiento

• Cables dañados o corroídos
• Interruptor de nivel de

fluido en el cilindro
principal

• Interruptor de la luz de

parada

Para fallas de retorno del pedal lento o incompleto:

•

Verifique si hay roces, daños; si la instalación es apropiada
o hay interferencia en el pedal.

•

Verifique si hay roces o daños en el servofreno y si la
instalación es correcta.

Vibraciones Cuando los Frenos Son Aplicados

Para las fallas de vibraciones cuando los frenos son aplicados,
realice el siguiente procedimiento.

Inspeccione visualmente:

•

La condición y la presión.

•

Los bujes y las juntas de rótula de la suspensión.

Haga las correcciones necesarias.

Verifique e aísle la falla. La aspereza de los frenos puede
ser sentida en:

el volante de la dirección.

el asiento.

el pedal de los frenos.

Después de verificar la falla, revise las fallas relacionadas
en:

El Sistema de Información de Servicio
Automotriz En Línea (OASIS).

Boletines de Servicio Técnico.

Verifique el juego en el cojinete de la rueda y haga las
correcciones necesarias.

Nota: Comience en la parte delantera del vehículo a
menos que la vibración haya sido localizada en la parte
posterior.

Remueva el calibrador.

Mida y registre el espesor del disco. Instale un nuevo
componente si el espesor después de ser rectificado
alcanza el mínimo espesor o por debajo de las
especificaciones. La especificación está moldeada en el
disco. No rectifique el disco nuevo.

En vehículos con conjunto de disco y cubo de dos piezas:

Marque índices antes de desarmar.

Remueva el disco.

Utilizando una amoladora de troqueles con un
abrasivo suave (tipo Scotch Brite®), remueva
cualquier oxidación o corrosión de las superficies de
montaje del cubo y el disco.

Sistema de Frenos — Información General

206-00-5

DIAGNOSTICO Y PRUEBA (Continuación)

Alinee las marcas y reinstale el disco del freno en el
cubo.

CUIDADO: No utilice un torno de banco para

rectificar los discos.

Nota: La profundidad del corte debe estar entre 0.10 y
0.20 mm (0.004 y 0.008 pulg). Los cortes más leves
generarán calor y desgaste. Los cortes más profundos
causarán un deficiente acabado en la superficie del disco.

Utilizando la herramienta especial, rectifique los discos.
Siga las instrucciones del fabricante. Después de rectificar,
asegúrese de que el disco está dentro de las
especificaciones.

Utilizando el indicador de dial, verifique que la desviación
lateral del disco ahora dentro de las especificaciones del
vehículo.

10. Remueva el adaptador del cubo de la herramienta especial.

11. Remueva las virutas metálicas restantes de la operación

de rectificación.

12. En vehículos con conjunto disco y cubo de dos piezas:

•

Remueva el disco del cubo.

•

Remueva las virutas metálicas restantes de las
superficies de montaje del disco y el cubo y del sensor
ABS.

•

Aplique Lubricante High Temperature Nickel Anti-
Seize Lubricante F6AZ-9L494-AA a las superficies
de montaje.

•

Utilizando las marcas, monte el disco en el cubo.

13. Instale el calibrador y verifique la operación de los frenos.

Tabla de Fallas

•

Los Frenos Halan o Derivan

•

Presión de los neumáticos.

•

VAYA a la Prueba Pinpoint A.

•

Alineación de las ruedas.

•

Almohadillas.

•

Componentes de los frenos.

•

Componentes de la suspensión.

•

El Indicador Rojo de Alarma de

•

Grupo de instrumentos.

•

VAYA a la Prueba Pinpoint B.

los Frenos Está Siempre Encendido

•

Circuito.

•

Freno de aparcamiento.

•

Nivel de fluido de los frenos.

•

Vibraciones Cuando los Frenos

•

Frenos de discos traseros.

•

VAYA a la Prueba Pinpoint C.

Son Aplicados

•

El Pedal de los Frenos Baja Rápido

•

Nivel de fluido.

•

LLENE el depósito del cilindro
principal. EXPURGUE el sistema.

•

Aire en el sistema.

•

EXPURGUE el sistema.

•

Cilindro principal.

•

REALICE la prueba de componente al
cilindro principal en esta sección.

•

Operación normal del ABS.

•

No se requiere acción.

•

El Pedal del los Frenos Baja Lentamente

• Aire en el sistema.

•

EXPURGUE el sistema. REFIERASE
a Expurgue – Sistema en esta sección.

•

Cilindro principal.

•

REALICE prueba de componente al
cilindro principal en esta sección.

•

Operación normal del ABS.

•

No se requiere acción.

•

Los Frenos Se Bloquean Cuando

•

Condiciones de la carretera.

•

PRUEBE en una carretera suave.

se Aplican Con Poca Fuerza

•

Componente de los frenos de discos.

•

Componente del freno de aparcamiento.

•

Sistema de control de anti-bloqueo de frenos.

•

Válvula de control de fluido.

•

VAYA a la Prueba Pinpoint D.

Causa Posible

Acción

Condición
