Eje Propulsor Delantero/Diferencial – Dana 35

205-03-1

205-03-1

Tabla Manual de Contenido

SECCION 205-03

Eje Propulsor Delantero/Diferencial
– Dana 35

APLICADO AL VEHICULO:

Explorer, Mountaineer

CONTENIDO

PAGINA

DESCRIPCION Y OPERACION

Eje Propulsor Delantero y Diferencial ................................................................................................. 205-03-2

DIAGNOSTICO Y PRUEBA

Eje Propulsor Delantero ...................................................................................................................... 205-03-3

REPARACIONES EN EL VEHICULO

Cojinetes – Cuerpo tubular de eje LD ................................................................................................. 205-03-3
Sello del Piñón .................................................................................................................................... 205-03-7
Retén – Eje Delantero ......................................................................................................................... 205-03-6
Brida de la Junta Universal – Delantera ............................................................................................. 205-03-9

Brida de Junta Universal

Conjunto de Eje – Delantero ............................................................................................................. 205-03-13
bujes

............................................................................................................................................... 205-03-16

Bujes

Eje

............................................................................................................................................... 205-03-18

Caja del Diferencial ........................................................................................................................... 205-03-44

PROCEDIMIENTOS GENERALES

Drenaje y Relleno del Eje y Diferencial ............................................................................................ 205-03-58
Verificación de la Desviación de la Caja del Diferencial ................................................................... 205-03-49

ESPECIFICACIONES ........................................................................................................................... 205-03-59

Eje Propulsor Delantero/Diferencial – Dana 35

205-03-2

205-03-2

16

Espaciador Colapsable

17

Placa de Restricción de Aceite

18

Laina de Ajuste de Piñón

19

Corona y Piñón

20

Caja del Diferencial

21

Pasador del Eje de Piñón del Diferencial

22

Tapa del Diferencial

23

Pernos de la Tapa del Diferencial
(Se Requieren 10)

24

Perno de la Tapa del Cojinete de Diferencial
(Se Requieren 4)

25

Tapa del Cojinete del Diferencial
(Parte de 3010)

26

Perno de la Corona (Se Requieren 8)

27

Laina de Precarga/Juego del Diferencial

28

Anillo de Cojinete de Diferencial

29

Cojinete de Diferencial

30

Eje de Piñón de Diferencial

31

Arandela de Empuje de Piñón de Diferencial
(Se Requieren 2)

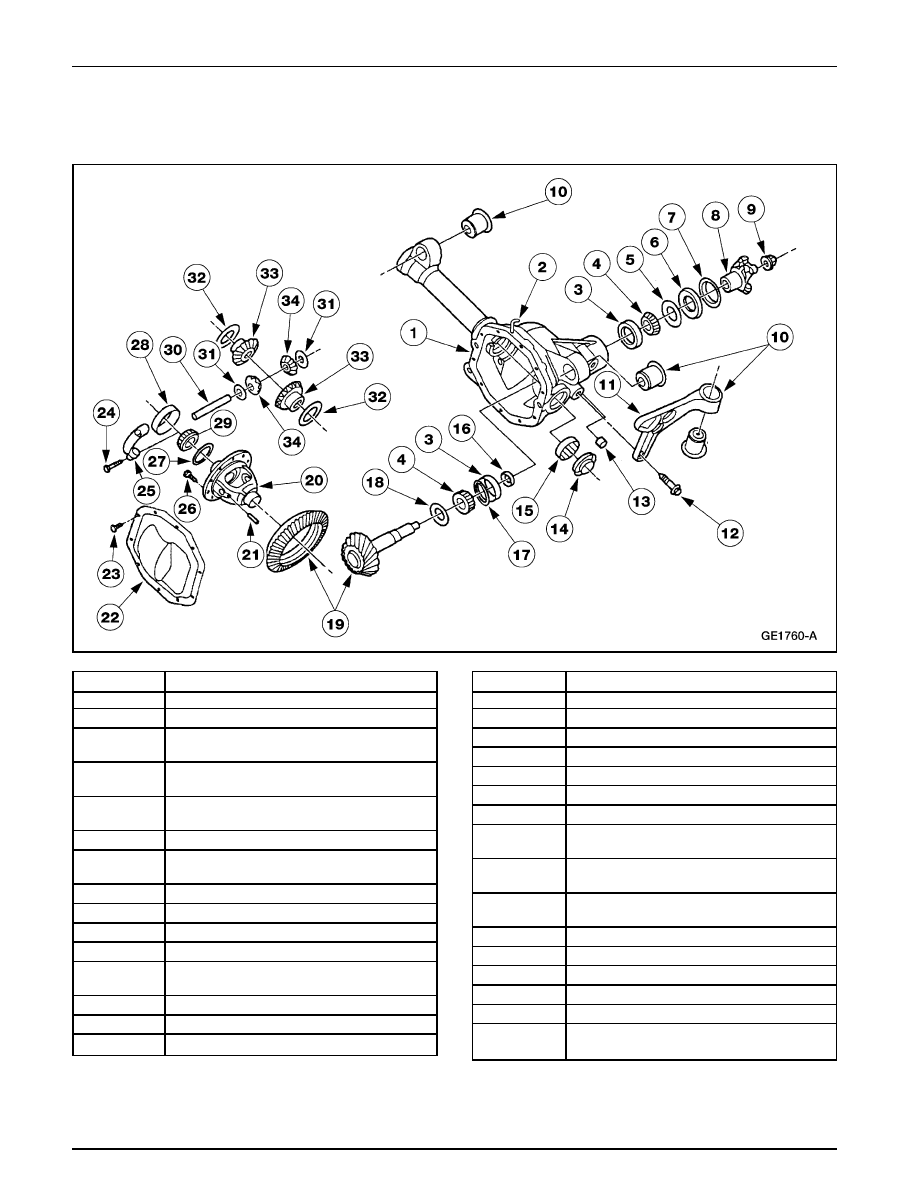

Eje Propulsor Delantero y Diferencial

AWD Dana 35 Vista Explotada

DESCRIPCION Y OPERACION

Item

Descripción

1

Alojamiento del Eje

2

Conducto de Respiradero

3

Anillo de Cojinete del Piñón de Ataque del
Diferencial (Se requieren 2)

4

Cojinete de Piñón de Diferencial
(Se Requieren 2)

5

Deflector de Aceite del Eje del Piñón
de Ataque del Eje Delantero

6

Sello de Piñón

7

Deflector del Sello de Aceite del Piñón
de Ataque

8

Brida del Piñón

9

Tuerca del Piñón

10

Buje (Se Requieren 2)

11

Soporte del Eje al Bastidor

12

Perno que fija el  Soporte del Eje a la Envuelta
(Se Requieren 3)

13

Tapón de Relleno

14

Sello de Aceite del Eje Lateral (LI)

15

Cojinete del Ele Lateral

Item

Descripción

Eje Propulsor Delantero/Diferencial – Dana 35

205-03-3

205-03-3

Item

Descripción

DESCRIPCION Y OPERACION (Continuación)

32

Arandela de Empuje de Engranaje Lateral
del Diferencial (Se Requieren 2)

33

Engranaje Lateral de Diferencial
(Se Requieren 2)

34

Engranaje de Piñón de Diferencial
(Se Requieren 2)

DIAGNOSTICO Y PRUEBA

Eje Propulsor Delantero

Refiérase a la Sección 205-00

REPARACIONES EN EL VEHICULO

Cojinete – Cuerpo tubular de eje LD

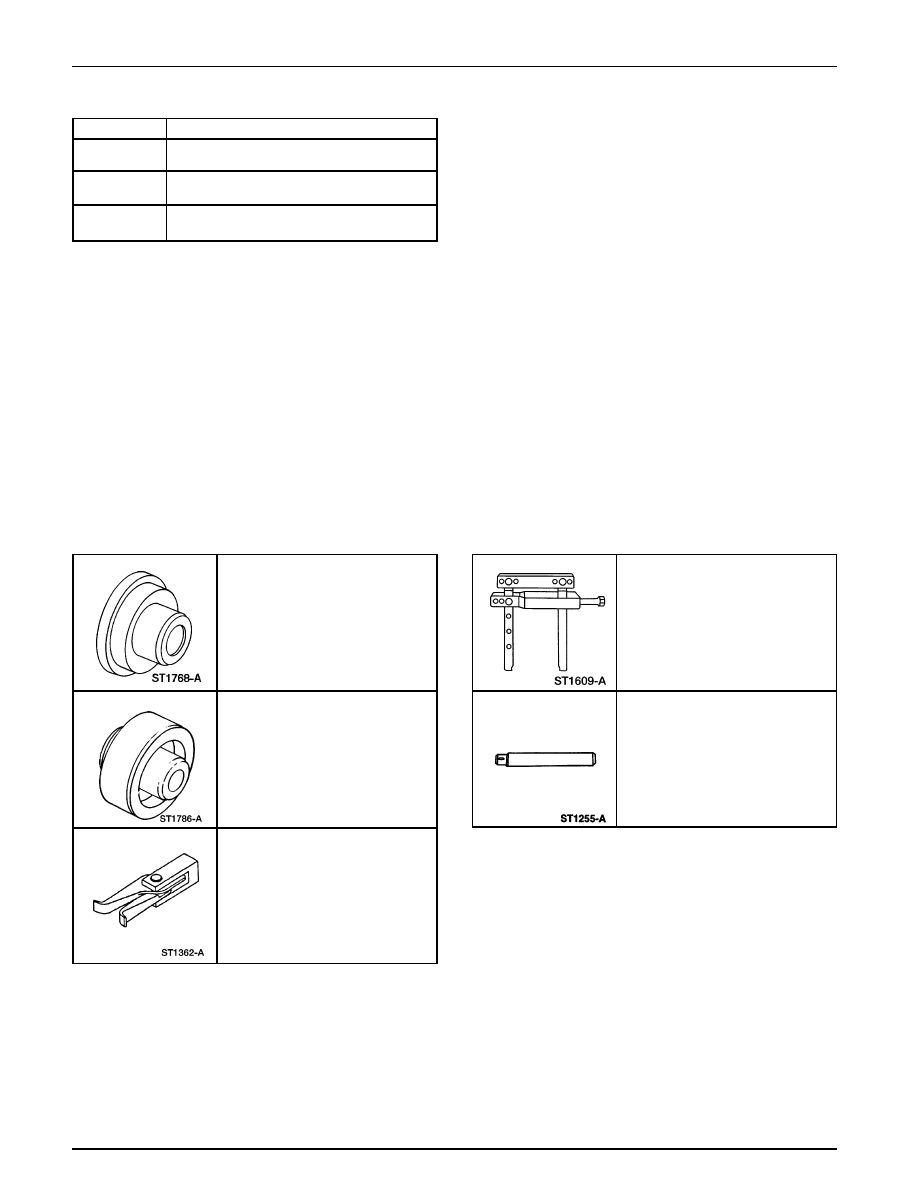

Herramienta(s) Especial(es)

Herramienta(s) Especial(es)

Remoción

1.

Remueva el semieje derecho. Para información adicional,
refiérase a la Sección  205-04.

Reemplazante de Bujes del Eje
205-347 (T95T-1175-D)

Reemplazante de Sellos del Eje
205-350 (T95T-3010-A)

Removedor de Cojinetes
307-318 (T94P-77001-KH)

Removedor de Sellos del Convertidor
307-309 (T94P-77001-BH)

Mango Impulsor
205-153 (T80T-4000-W)

Eje Propulsor Delantero/Diferencial – Dana 35

205-03-4

205-03-4

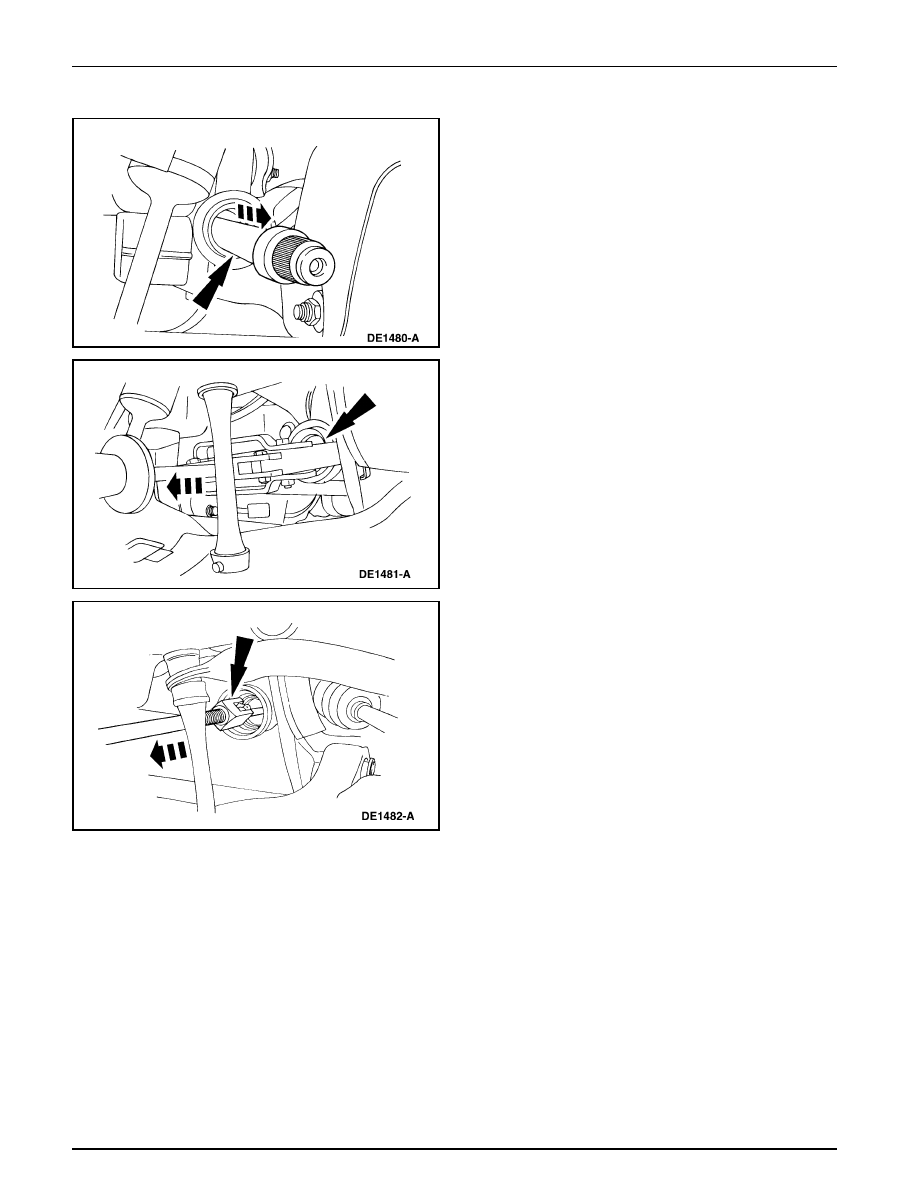

2.

Remueva el eje lateral derecho.

REPARACIONES EN EL VEHICULO (Continuación)

3.

Utilice el removedor de sellos del convertidor y un martillo
de percusión para remover el sello del eje.

4.

Utilice el removedor de cojinetes de eje y un martillo de
percusión para remover el cojinete del cuerpo tubular de
eje.

5.

Elimine las materias extrañas del cojinete y las superficies
del eje.
