Sistema de Transmisión – Información General
205-00-13
205-00-13
El ángulo incorrecto del sistema de transmisión (piñón) puede,
a menudo, ser detectado durante la condición de conducción
en que se manifiesta la vibración.
• La vibración durante la marcha a rueda libre entre 72 y 56
km/h (45 a 35 mph), es a menudo ocasionada por un ángulo
muy pronunciado de la junta en U, en el eje (nariz del
piñón hacia abajo).
• La vibración durante aceleraciones, entre 56 y 72 km/h
(35 a 45 mph), puede indicar un ángulo excesivo de la
Junta en U, en el eje (nariz del piñón hacia arriba).
Cuando existan estas condiciones, chequee los ángulos del
sistema de transmisión como se describe en la porción
Procedimientos Generales de esta sección.

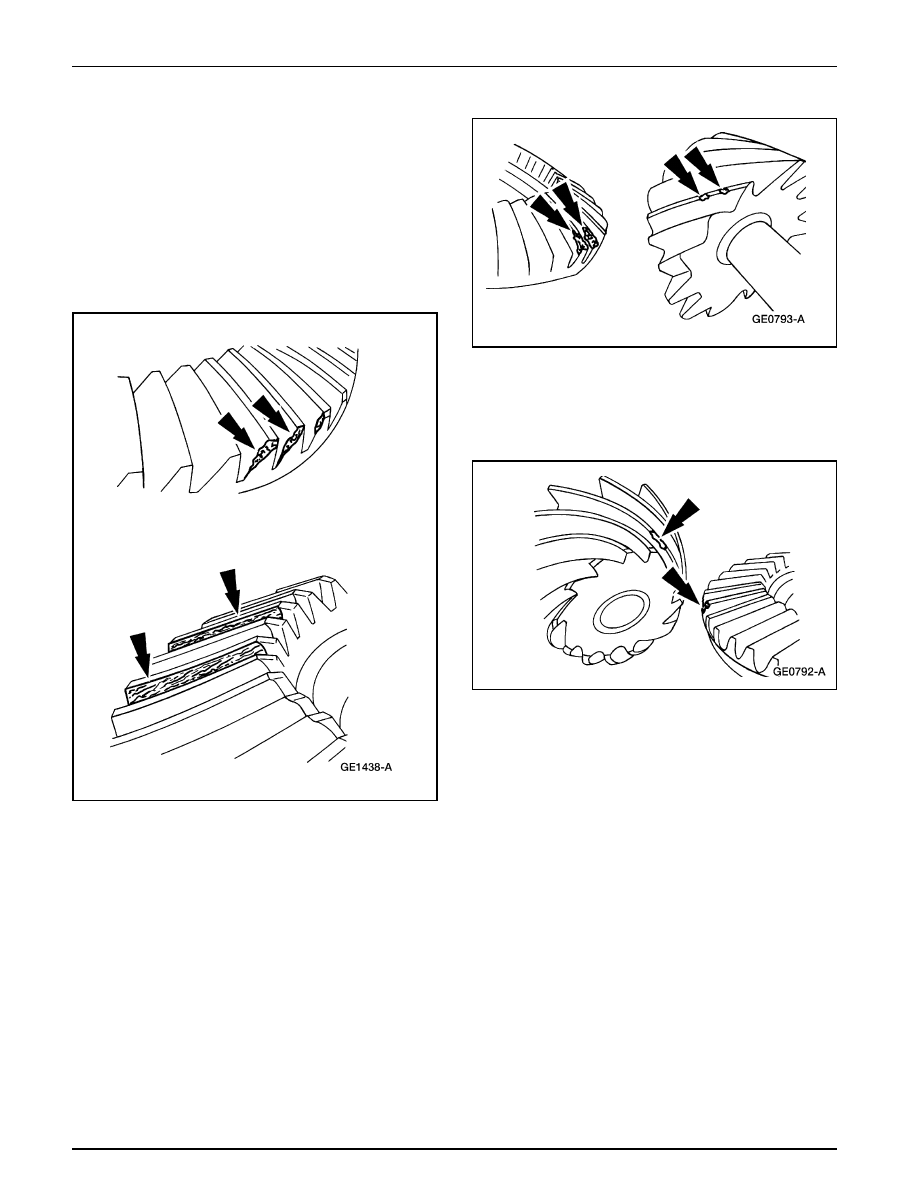

Si los neumáticos y el ángulo del sistema de transmisión no
son la causa, realice las pruebas de RVA para determinar si la
falla es ocasionada por una condición en el eje. REFIERASE
a la Sección 100-04.
Desgaste de la Junta Universal (Junta en U)
Coloque el vehículo en una plataforma elevadora y haga girar
el cardán con la mano. Verifique si la operación de las juntas
en U es ruda o con atascamientos. Instale una nueva junta U
si muestra signos de atascamiento, excesivo desgaste o
asentamiento incorrecto. REFIERASE a la Sección 205-01.

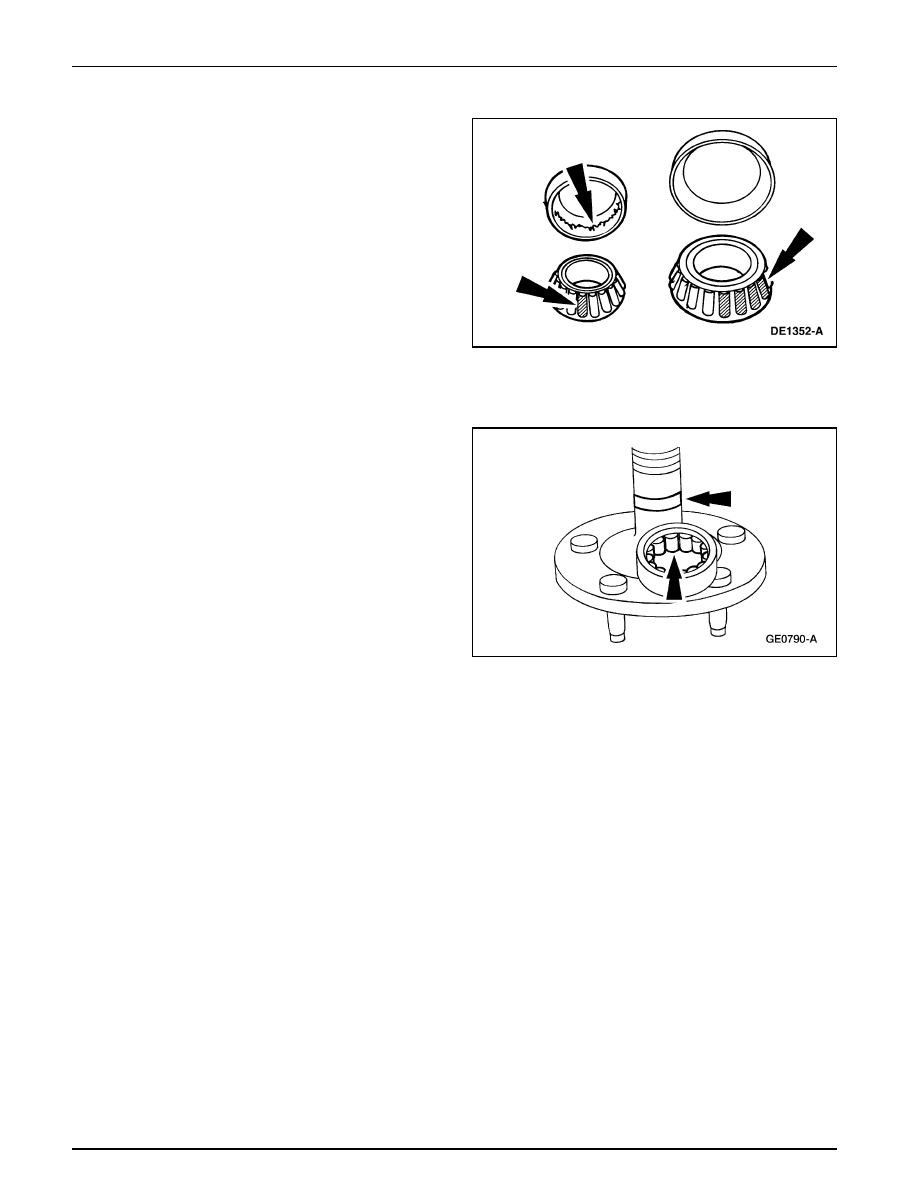

Desviación de Cubo de Rueda o del Círculo del
Perno de la Brida del Eje
Nota: Los discos de los frenos deben ser removidos para
realizar todas las mediciones de desviaciones.
1.

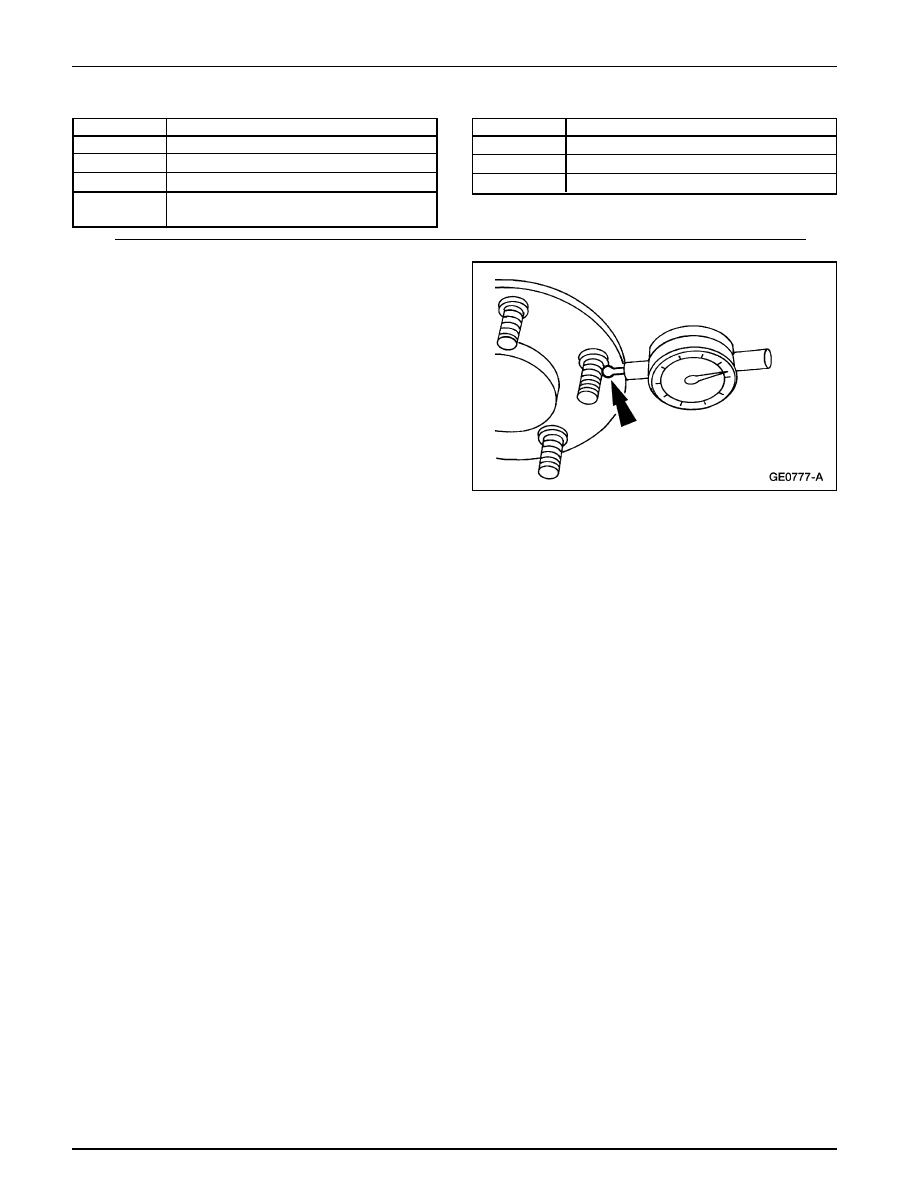

Sitúe el Indicador de Dial con Bandeja perpendicular al
cubo de la rueda o al perno de la brida del eje, tan cerca
del cubo o de la cara de la brida como sea posible. Ajuste
el indicador a cero y deje que la aguja defleccione en
cualquier dirección.
DIAGNOSTICO Y PRUEBA (Continuación)
Item
Descripción
1
Parte inferior del bastidor
2
Línea central del cigüeñal
3
Ángulo del motor
4
Línea central del eje cardán y eje de
acoplamiento
Item
Descripción
5
Ángulo del cardán y eje de acoplamiento
6
Línea central del piñón de eje trasero
7
Ángulo del piñón del eje
2.
Rote el cubo o la brida hasta que contactar el siguiente
perno. Registre la medida y continúe hasta revisar todos
los tornillos. La diferencia entre las lecturas de contactos
máximo y mínimo será el total del patrón de desviación
del cubo o pernos de la brida del eje. Esta desviación no
debe exceder de 0.38 mm (0.015 pulgadas).
Desviación de la Guía
1.

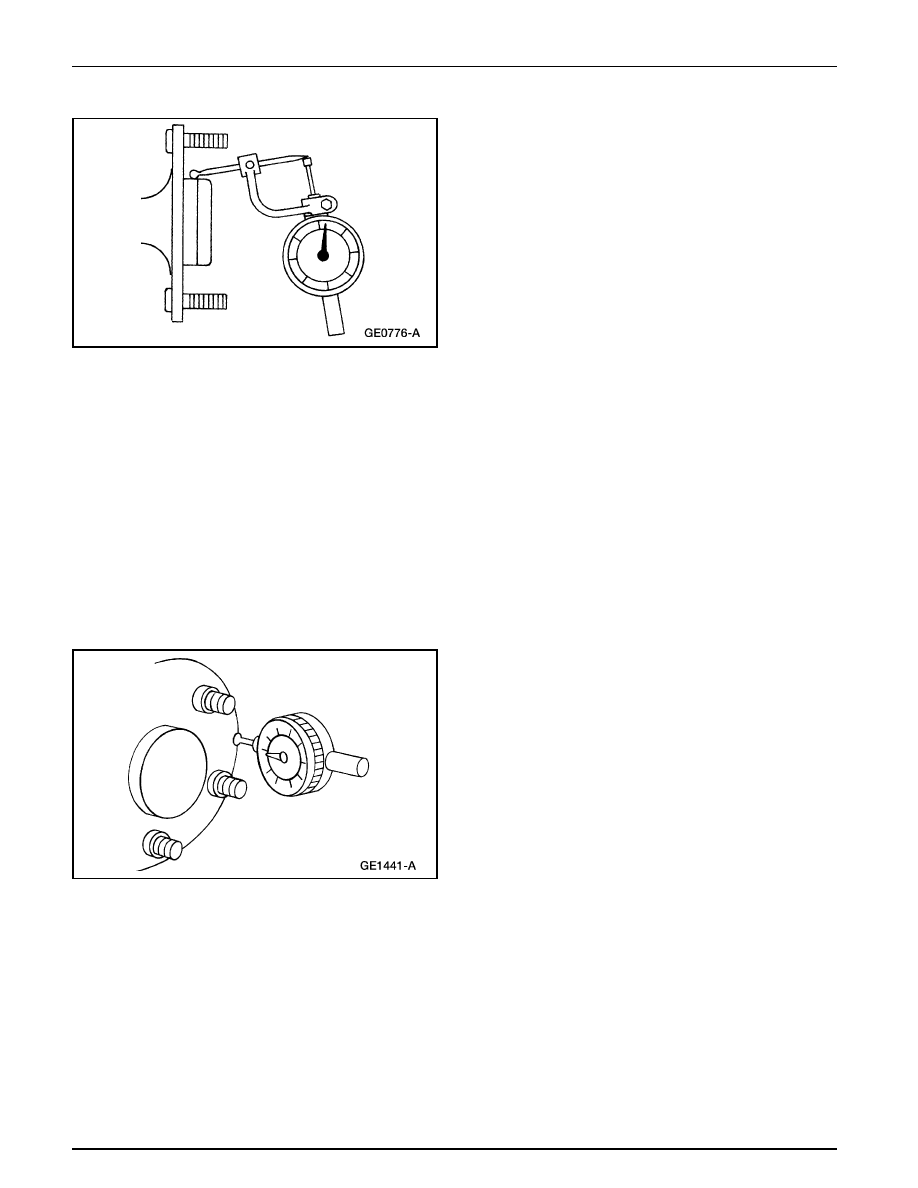

Sitúe el Indicador de Dial con Bandeja con el Adaptador
de Alineación del Alojamiento del Embrague hacia la
guía, tan cerca del cubo o de la cara de la brida del eje
como sea posible. Ajuste el indicador a cero y deje que la
aguja defleccione en cualquier dirección.
