Ford Explorer / Mercury Mountaineer. Manual - parte 53

Suspensión Dinámica del Vehículo

204-05-99

204-05-99

Prueba Pinpoint (Continuación)

2.

Seleccione la presentación en pantalla de RIDE
CONTROL OUTPUT y active los siguientes solenoides
para ventilar todo el sistema de aire y bajar el vehículo a
la menor altura posible:

•

REAR FILL (solenoide de llenado trasero)

•

GATE VALVE (solenoide[s] de compuerta)

•

VENT (solenoide de ventilación)

3.

Levante y apoye el vehículo; refiérase a la Sección 100-02.

4.

Remueva el neumático de repuesto.

5.

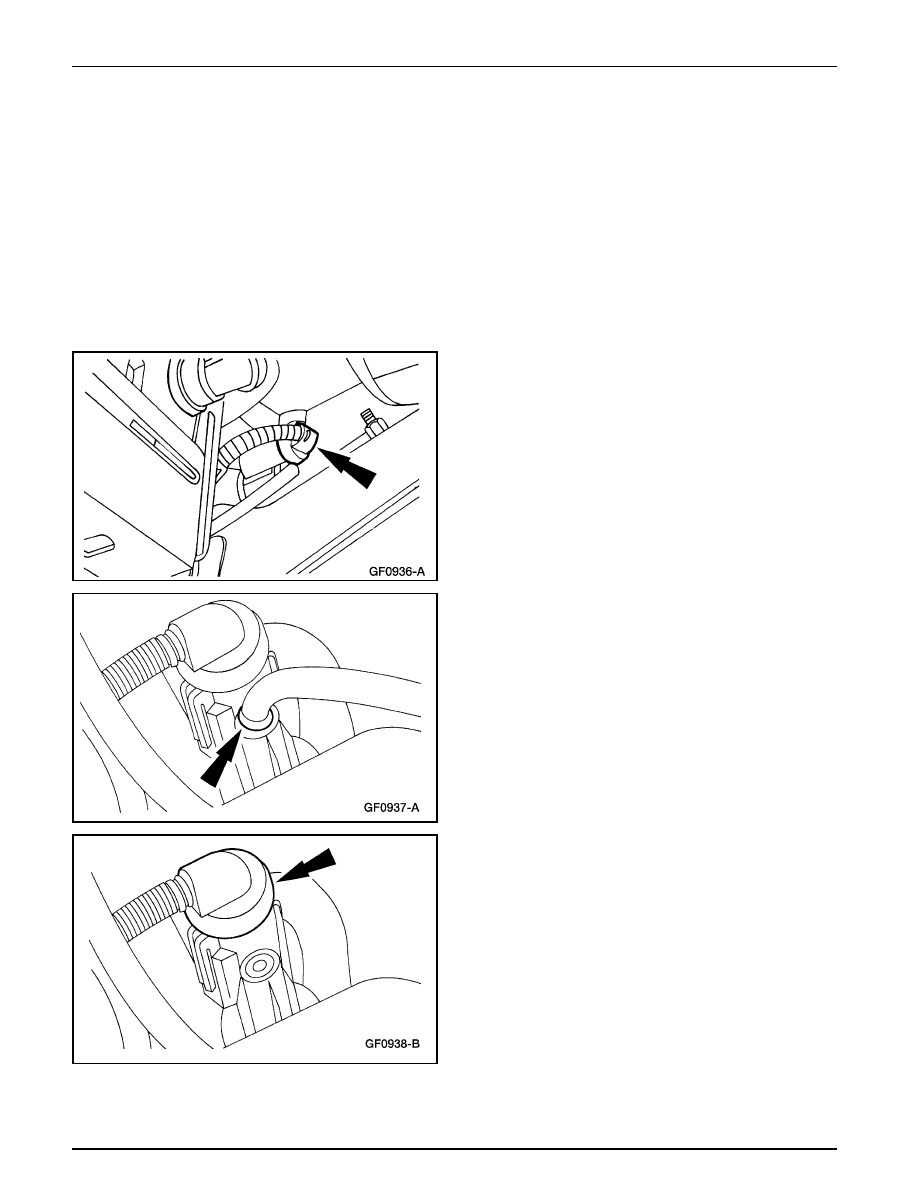

Remueva la válvula solenoide del bastidor.

6.

Comprima el anillo fiador del conector rápido y hale la
tubería de aire.

7.

Desenchufe el conector eléctrico de la válvula solenoide.

Suspensión Dinámica del Vehículo

204-05-100

204-05-100

Prueba Pinpoint (Continuación)

Instalación

1.

Nota: Cuando coloque las tuberías de aire, asegúrese de
que el conducto blanco esté bien insertado dentro del
acoplamiento para una correcta instalación.

Para instalar, invierta el procedimiento de remoción.

Válvula Solenoide – Compuerta Trasera

Herramienta(s) Especial(es)

Probador New Generation STAR
(NGS) o un equivalente
418-F048 (007-00500)

Remoción

1.

Enchufe el Probador New Generation STAR (NGS) al
conector de enlace de datos (DLC).

2.

Seleccione la presentación en pantalla de RIDE
CONTROL OUTPUT y active los siguientes solenoides
para ventilar todo el sistema y bajar el vehículo hasta la
menor altura posible:

•

REAR FILL (solenoide de llenado trasero)

•

GATE VALVE (solenoide[s] de compuerta)

•

VENT (solenoide de ventilación)

3.

Levante y apoye el vehículo; refiérase a la Sección 100-02.

4.

Remueva el neumático de repuesto.

5.

Remueva el recipiente de evaporaciones. Para más
información, refiérase a la Sección 303-13.

Suspensión Dinámica del Vehículo

204-05-101

204-05-101

Prueba Pinpoint (Continuación)

6.

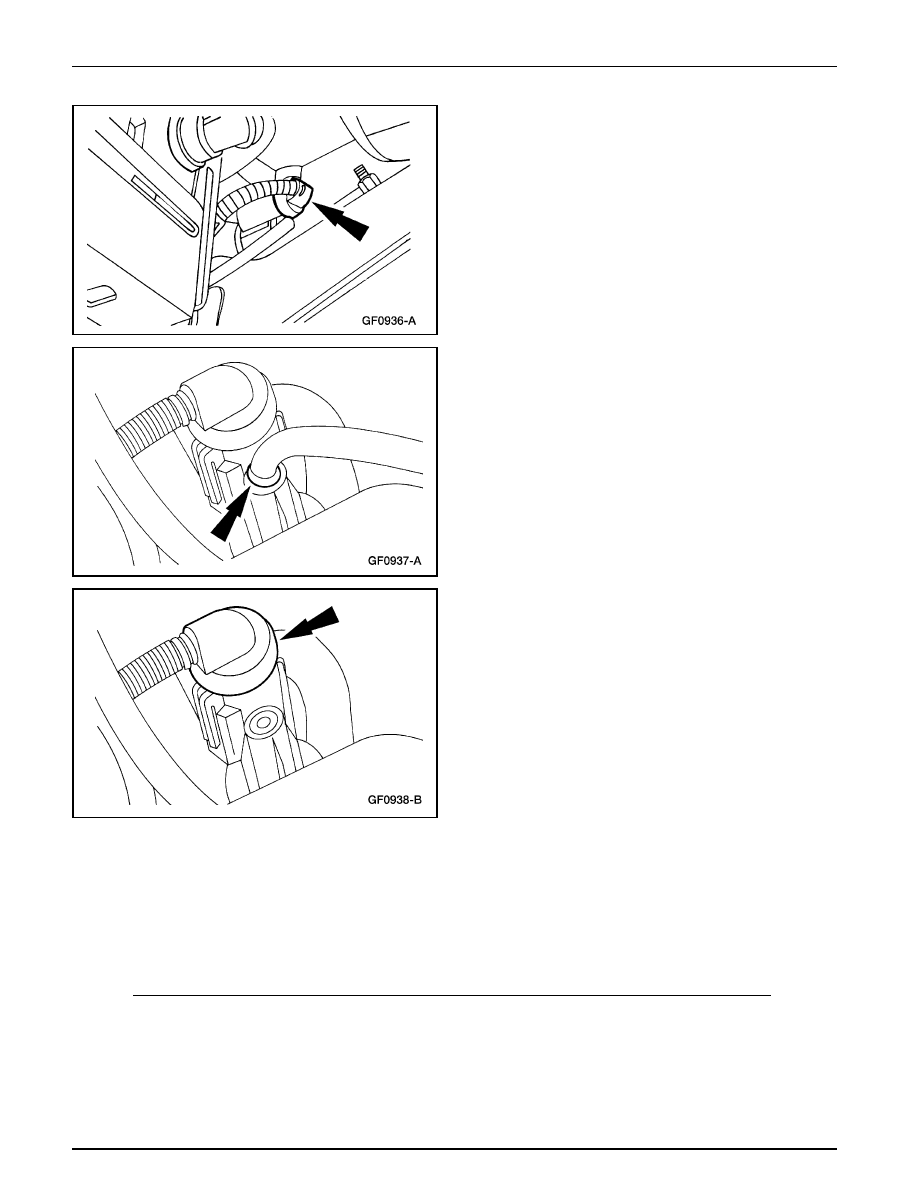

Remueva el válvula solenoide del bastidor.

7.

Comprima el anillo fiador de conector rápido y hale la
tubería de aire.

8.

Desenchufe el conector eléctrico de la válvula solenoide.

Instalación

1.

Nota: Cuando coloque las tuberías de aire, asegúrese de
que el conducto blanco esté bien insertado dentro del
acoplamiento para una correcta instalación.

Para instalar, invierta el procedimiento de remoción.

Suspensión Dinámica del Vehículo

204-05-102

204-05-102

Prueba Pinpoint (Continuación)

Remoción

1.

CUIDADO: Los módulos  electrónicos son

sensibles a las cargas eléctricas. Si expone estos
componentes es esas cargas se dañarán.

Nota: Las alturas de marcha deben ser restauradas en el
módulo de la suspensión cada vez que el módulo sea
reemplazado.

Desconecte el cable negativo de la batería.

2.

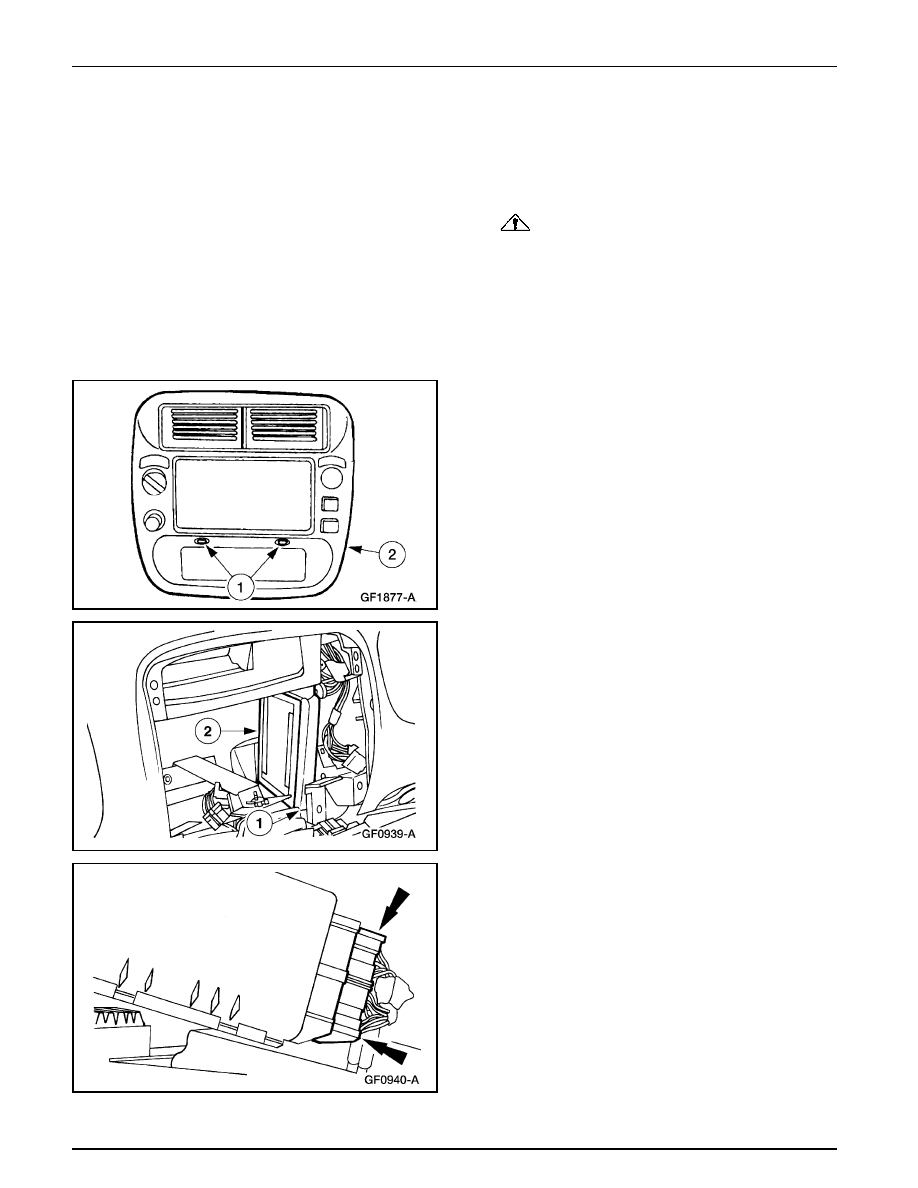

Remueva el panel de acabado central del panel de
instrumentos.

1

Remueva los tornillos del panel de acabado.

2

Desenchufe los conectores eléctricos y remueva el
panel de acabado central.

Módulo

3.

Remueva el módulo de control de la suspensión de aire.

1

Remueva los tornillos del módulo de control.

2

Deslice hacia abajo y hacia fuera del soporte el módulo
de control de la suspensión.

4.

Desenchufe los conectores y remueva el módulo de control
de la suspensión.
