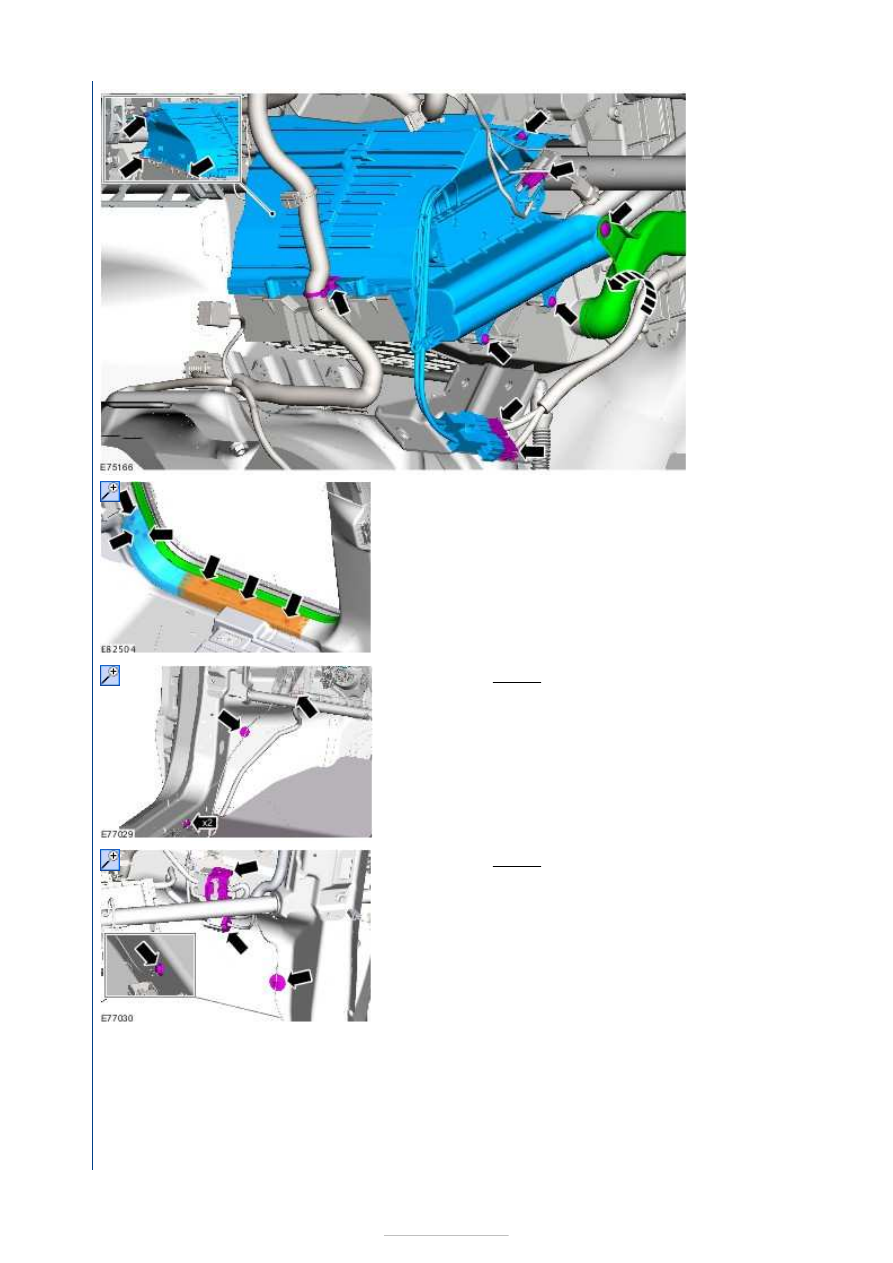

17.

On both sides.

18. Torque: 10 Nm

19. Torque: 10 Nm

20.









21.

22.

23.

24.

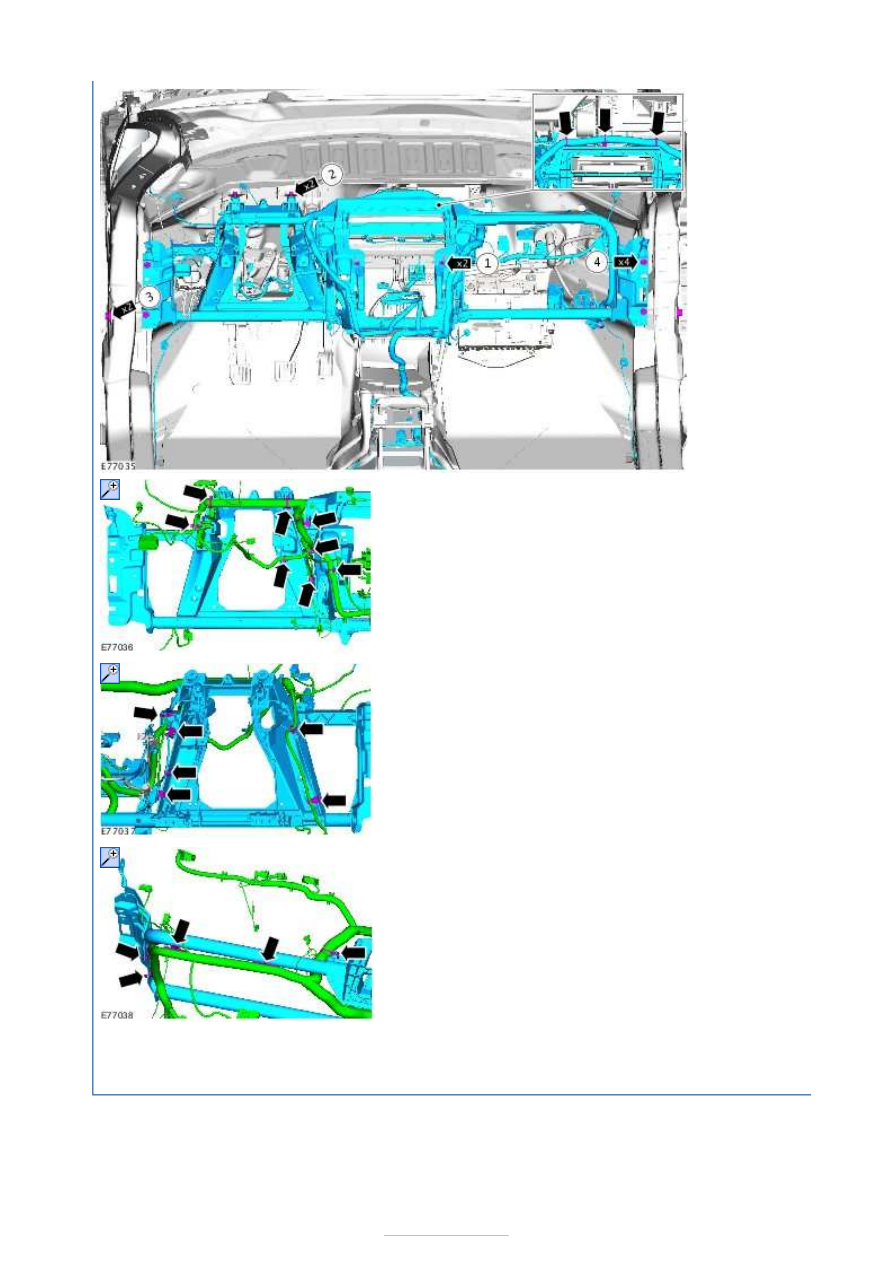

1. Torque:

9 Nm

2. Torque:

25 Nm

3. Torque:

80 Nm

4. Torque:

25 Nm









Installation

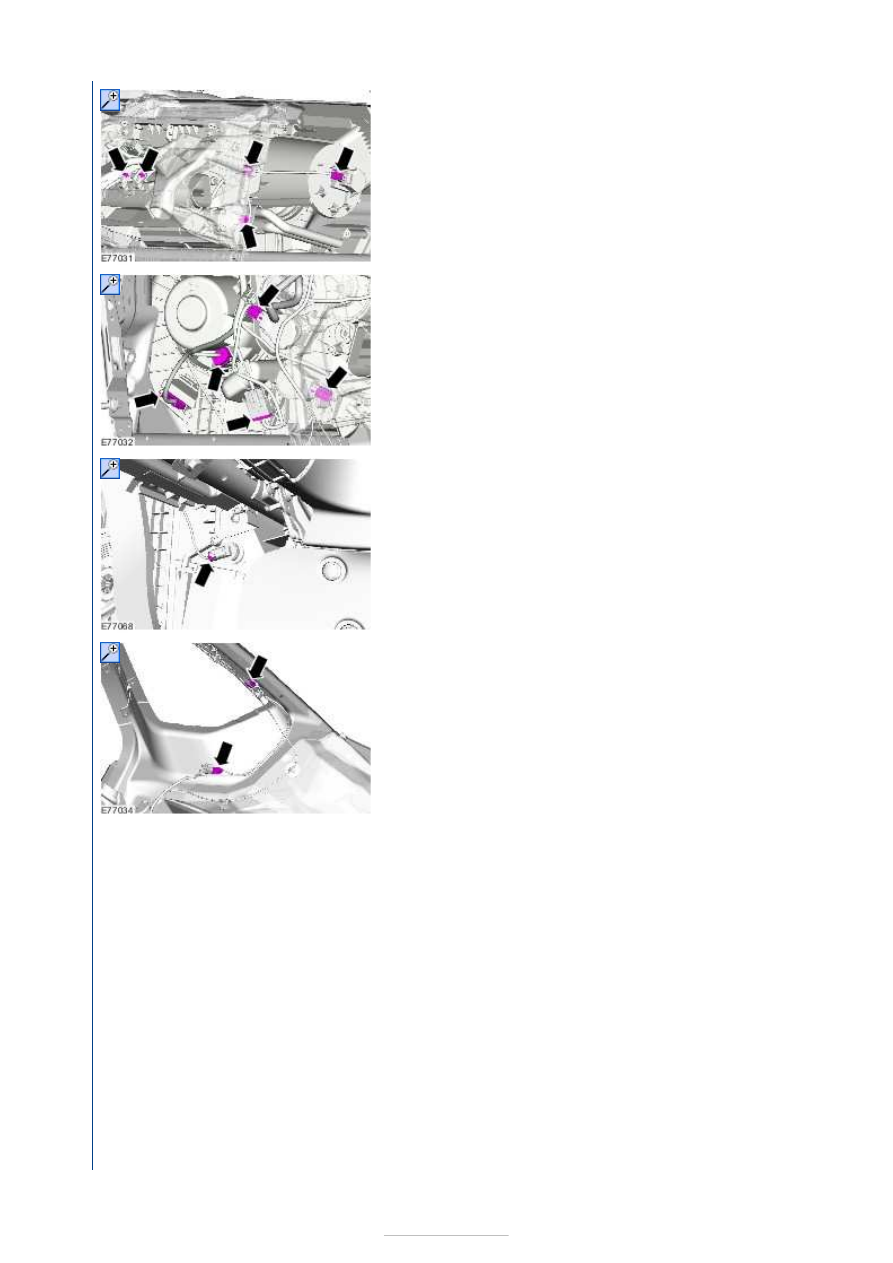

25.

NOTE: This step is only required when installing a
new component.

26.

NOTE: This step is only required when installing a
new component.

27.

NOTE: This step is only required when installing a
new component.

1. To install, reverse the removal procedure.









Handles, Locks, Latches and Entry
Systems - Handles, Locks, Latches and
Entry Systems

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Description and Operation

Vehicles with Central Locking

The locking system is available with a central locking function and a double locking
function.

The systems consists of hard wired door latches, wired to the individual door control units
(if equipped). The door latches are linked through the mid speed controller area network
(CAN) bus to the central junction box (CJB).

On Vehicles with rear manual windows, there are no rear door control units intergrated into
the rear door latches. The rear door latches are directly wired and controlled by the CJB.

The key position signal is sent from the driver door lock cylinder to the CJB. The CJB
operates the lock or unlock relays, reversing the polarity of the door latch central locking
motors.

Liftgate latch release operation is controlled directly by the CJB.

The fuel filler door lock is wired in parallel with the driver door latch central locking motor.

Vehicles with Remote Keyless Entry (RKE) System

General
