Instrument Panel and Console - In-Vehicle

Crossbeam

S-MAX/Galaxy 2006.5 (02/2006



Print

Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

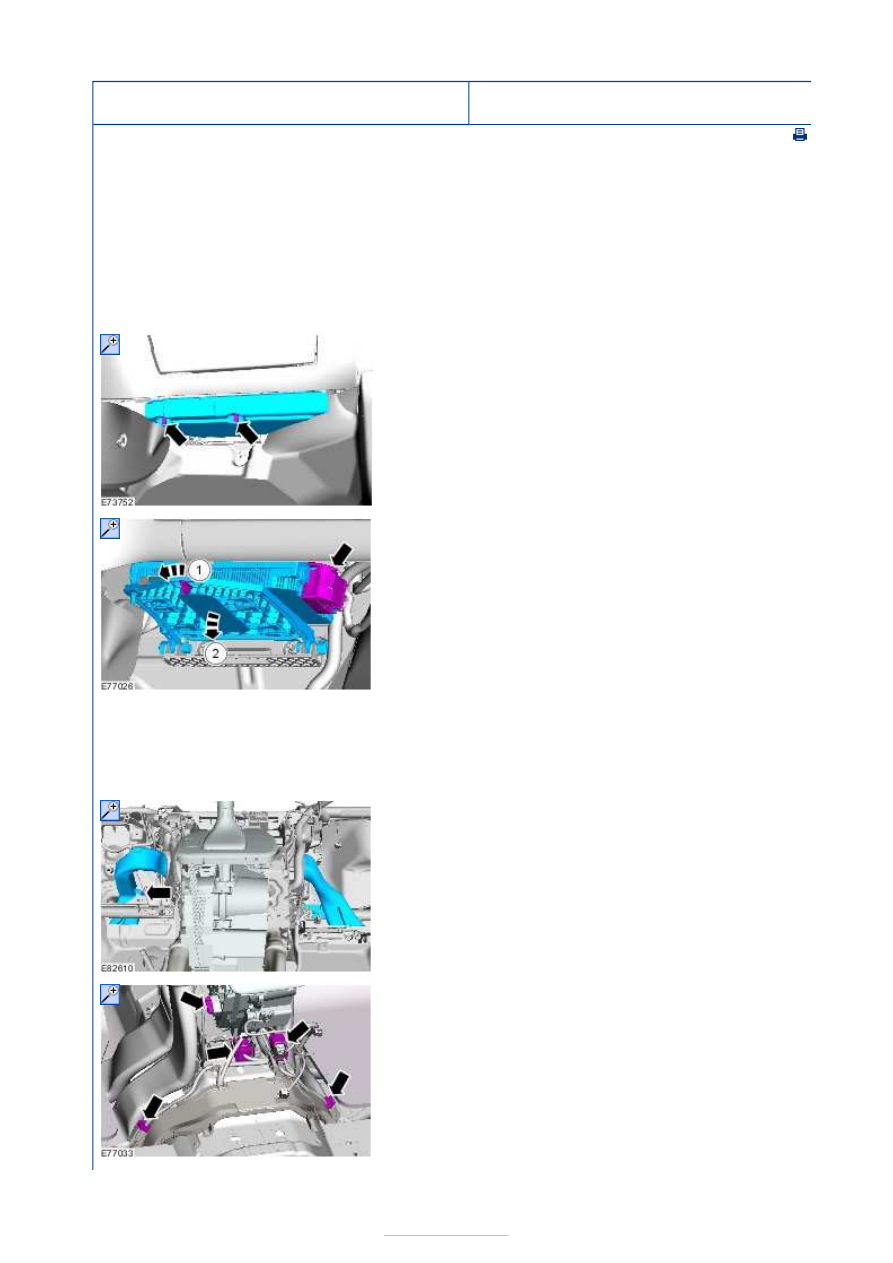

1. Remove the left and right-hand front door.

Refer to:

Door

 (501-03 Body Closures, Removal and

Installation).

2.

3.

4. Remove the instrument panel.

Refer to:

Instrument Panel - Vehicles Built From:

05/2007

 (501-12 Instrument Panel and Console,

Removal and Installation).

5.

6.









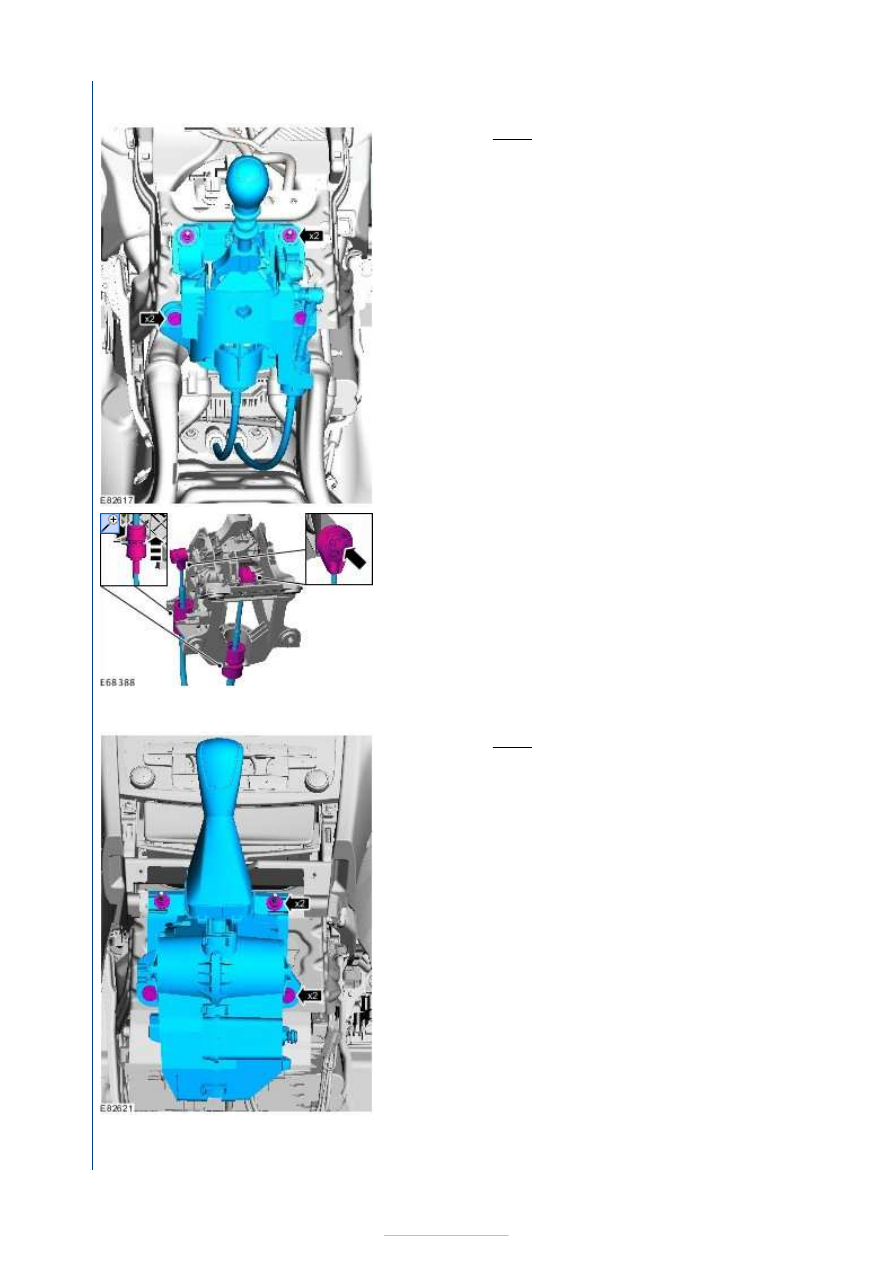

Vehicles with manual transmission

Vehicles with automatic transmission

7. Torque: 9 Nm

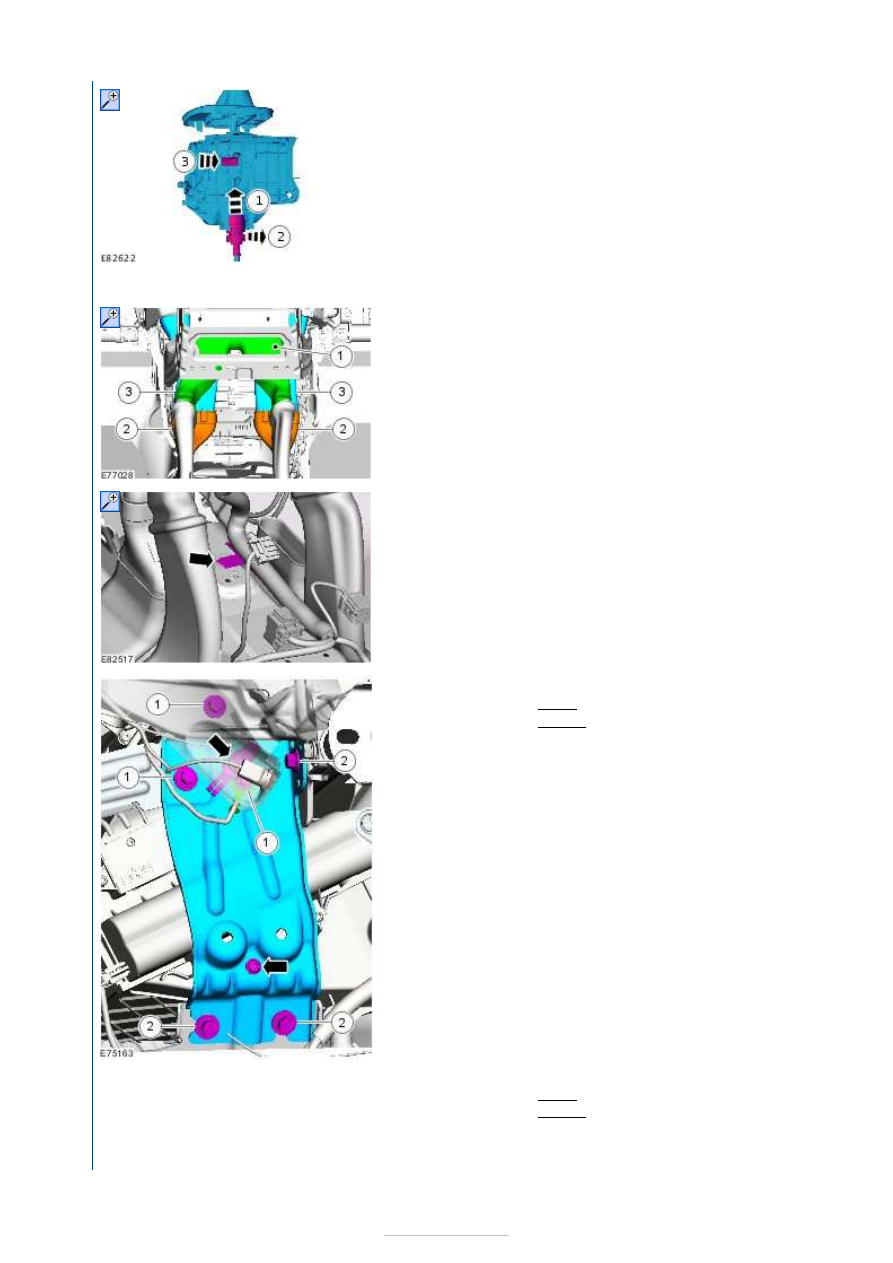

8.

9. Torque: 9 Nm

10.







All vehicles

11.

12.

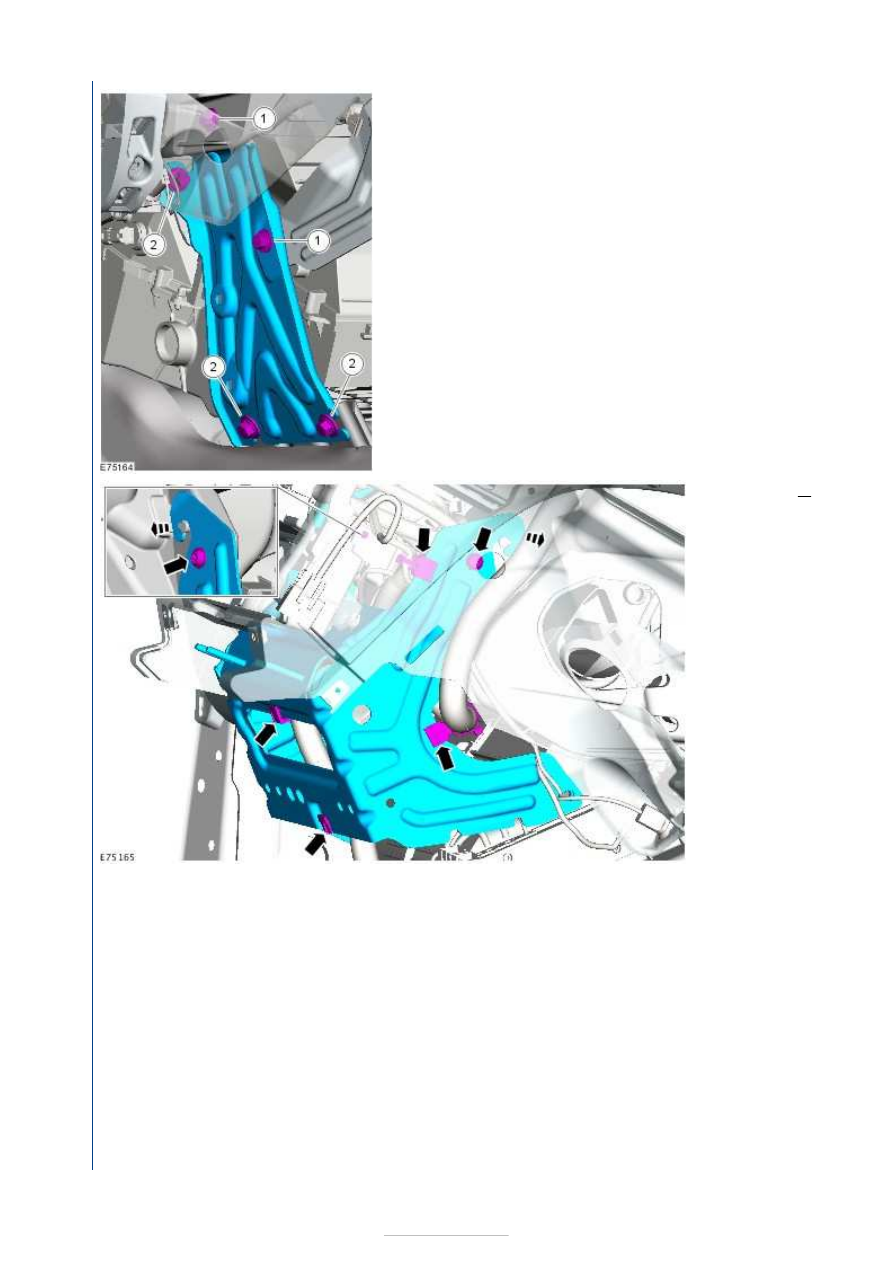

13.

1. Torque: 9 Nm
2. Torque: 25 Nm

14.

1. Torque: 9 Nm
2. Torque: 25 Nm









15. Torque: 9 Nm

16.
