Ford Galaxy / Ford S-MAX. Manual - part 923

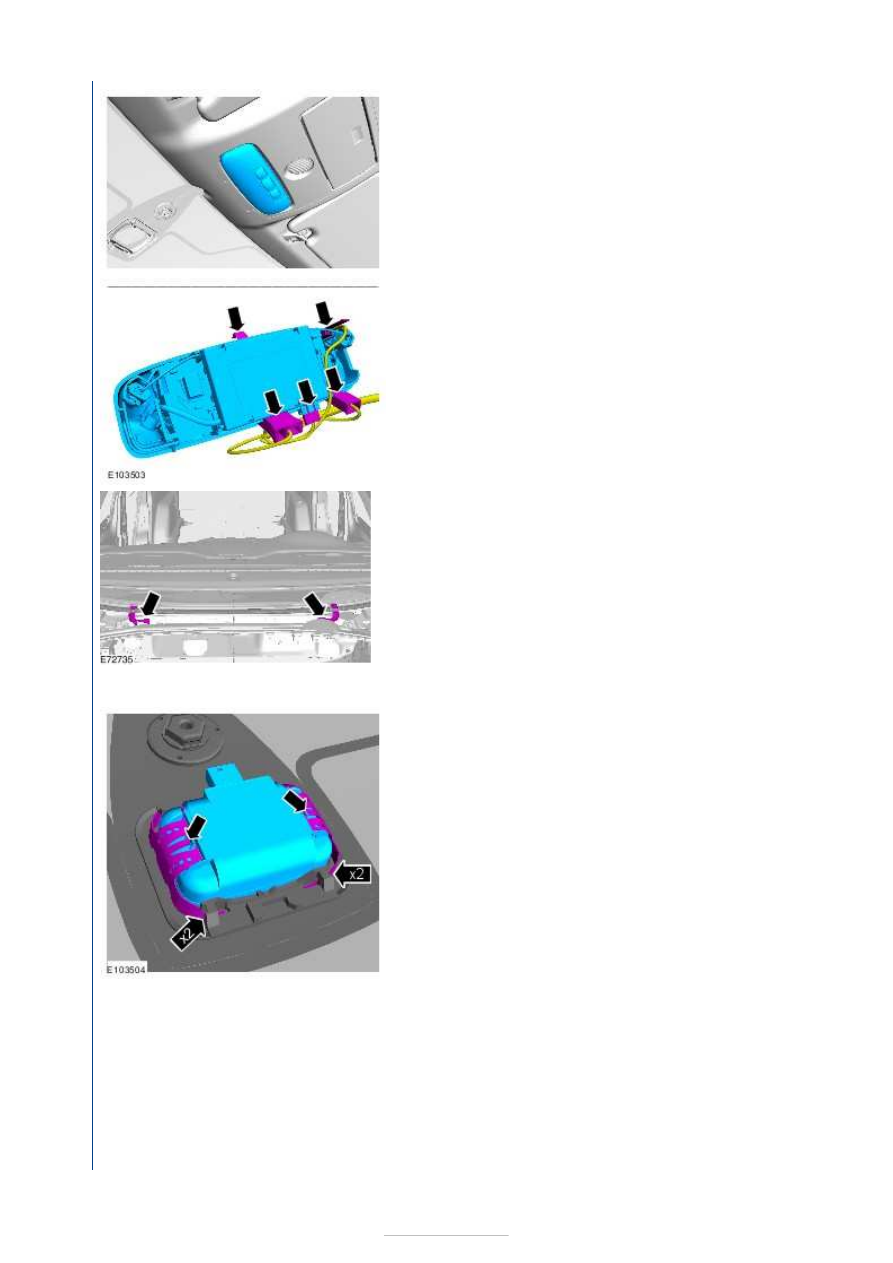

Vehicles with autolamps and rain sensor

9.

10.

11.

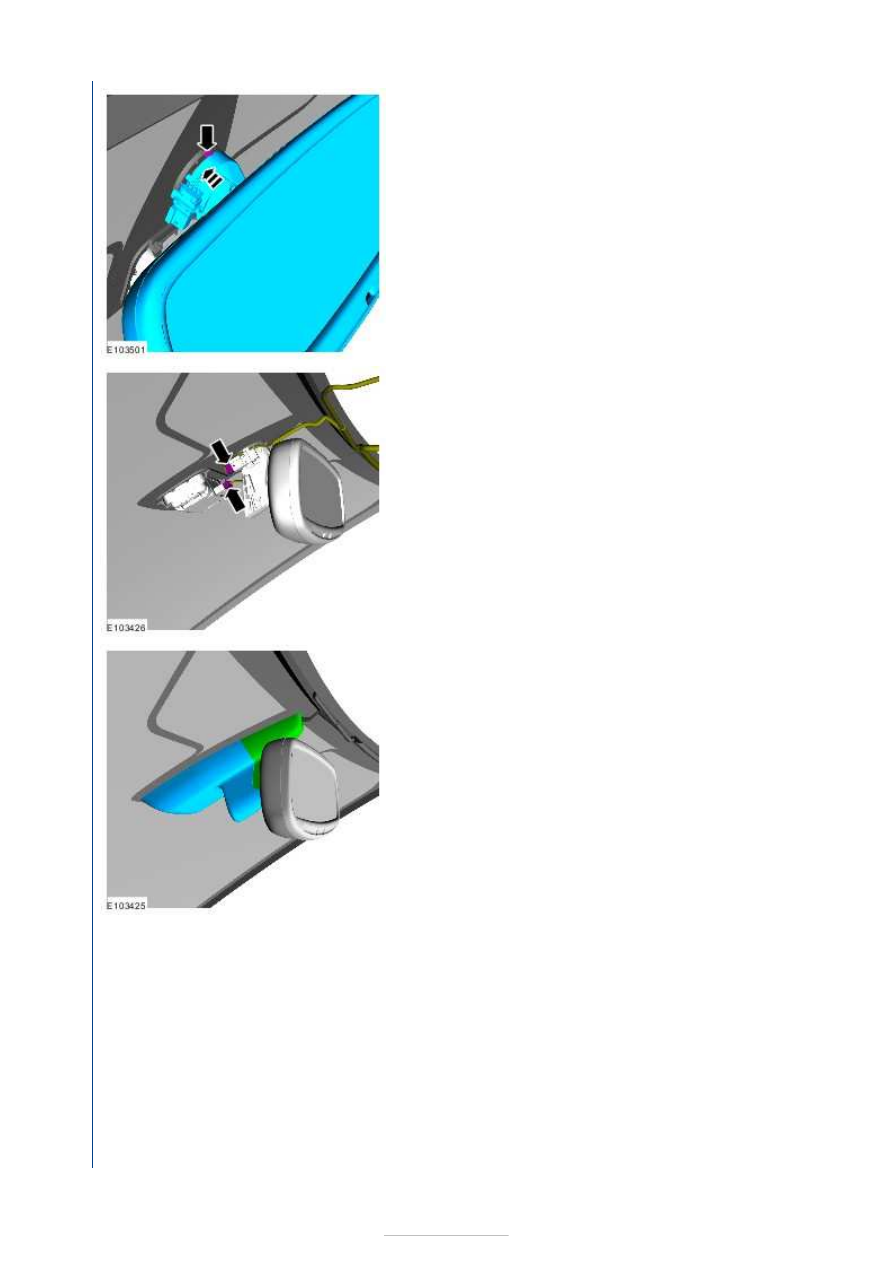

Vehicles with manual dimming interior mirror

12.

13.

14.

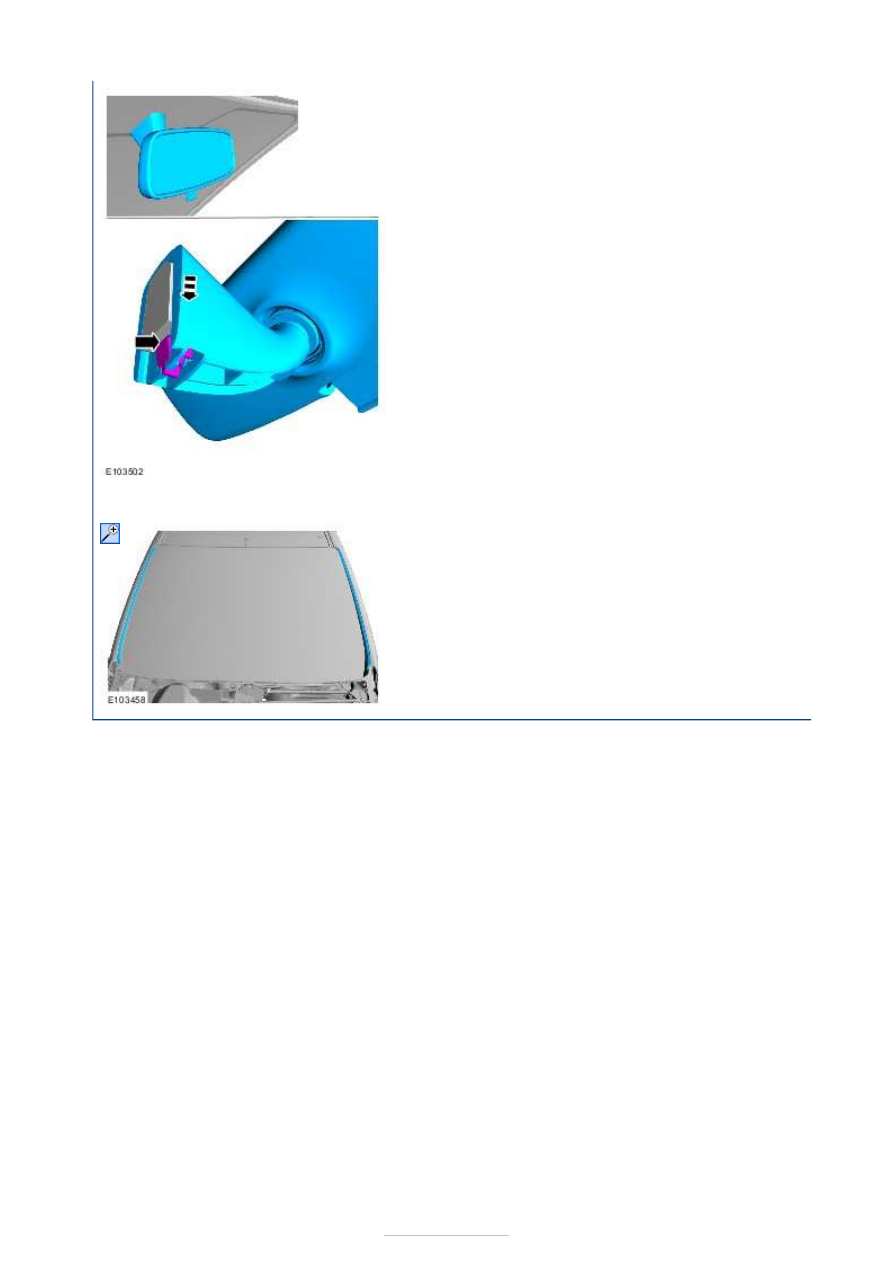

All vehicles

15. Refer to:

Cowl Panel Grille

 (501-02 Front End Body Panels, Removal

and Installation).





Glass, Frames and Mechanisms - Front
Quarter Window Glass

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Materials

General Equipment

Removal

CAUTION: Refer to: Window Glass Health and Safety Precautions (100-00 General

Information, Description and Operation).

Name

Specification

Windshield Adhesive Kit WSS-M11P57-A5

5 mm drill bit
Direct glazing removal/replacement equipment
Electric drill
Hot air gun
Knife
Laminated card

1. Remove the polyurethane (PU) adhesive cap and

heat the PU adhesive for a minimum of 30
minutes.

General Equipment:

Direct glazing

removal/replacement equipment



Material:

Windshield Adhesive Kit (WSS-M11P57-

A5)



2. Remove the A-pillar trim panel.

Refer to: A-Pillar Trim Panel (501-05 Interior
Trim and Ornamentation, Removal and
Installation).

3. Break off or drill out the front quarter window

glass spacer pin.

General Equipment:

Electric drill



General Equipment:

5 mm drill bit



4.

NOTE: This step requires the aid of another
technician.

From inside the vehicle, cut the PU
adhesive.

General Equipment:

Direct glazing

removal/replacement equipment



General Equipment:

Laminated card
