Ford Galaxy / Ford S-MAX. Manual - part 922

All vehicles

8.

9.

10.

11.

12.

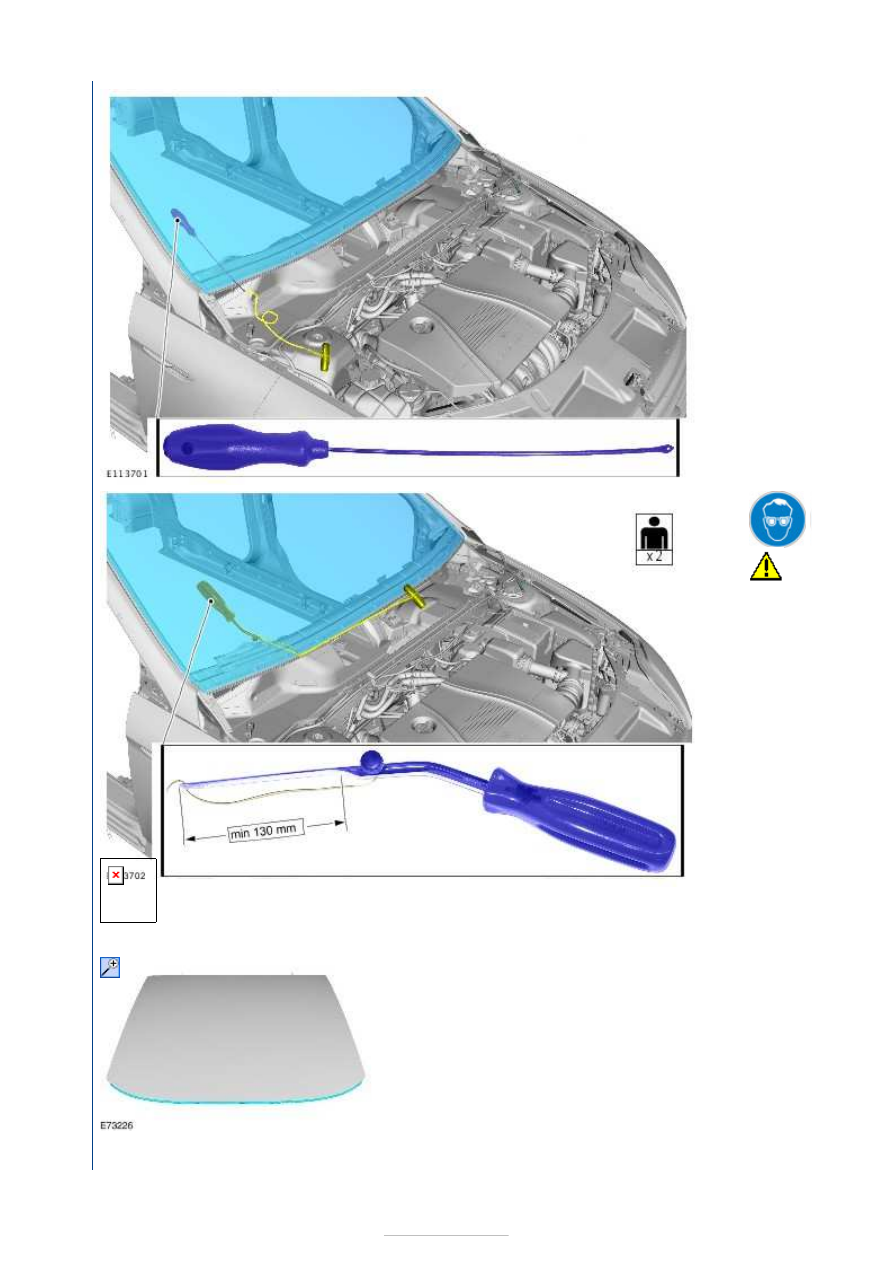

Use a suitable awl to
thread the cutting wire.

General Equipment:

Direct glazing
removal/replacement
equipment









Installation

13.



CAUTION: If the

original window glass
is to be installed, take
care not to damage
the electrical
connectors and the
weatherstrip (if
equipped).

Use a suitable brace to
prevent trim damages.

General Equipment:

Direct glazing
removal/replacement
equipment

14.









All vehicles

1.

1.

NOTE: Minimum 1 mm bead thickness.

General Equipment:

Knife



2.

NOTE: Make sure that the mating faces are clean and
free of foreign material.

3.

NOTE: Touching the adhesive surface will impair
rebonding.

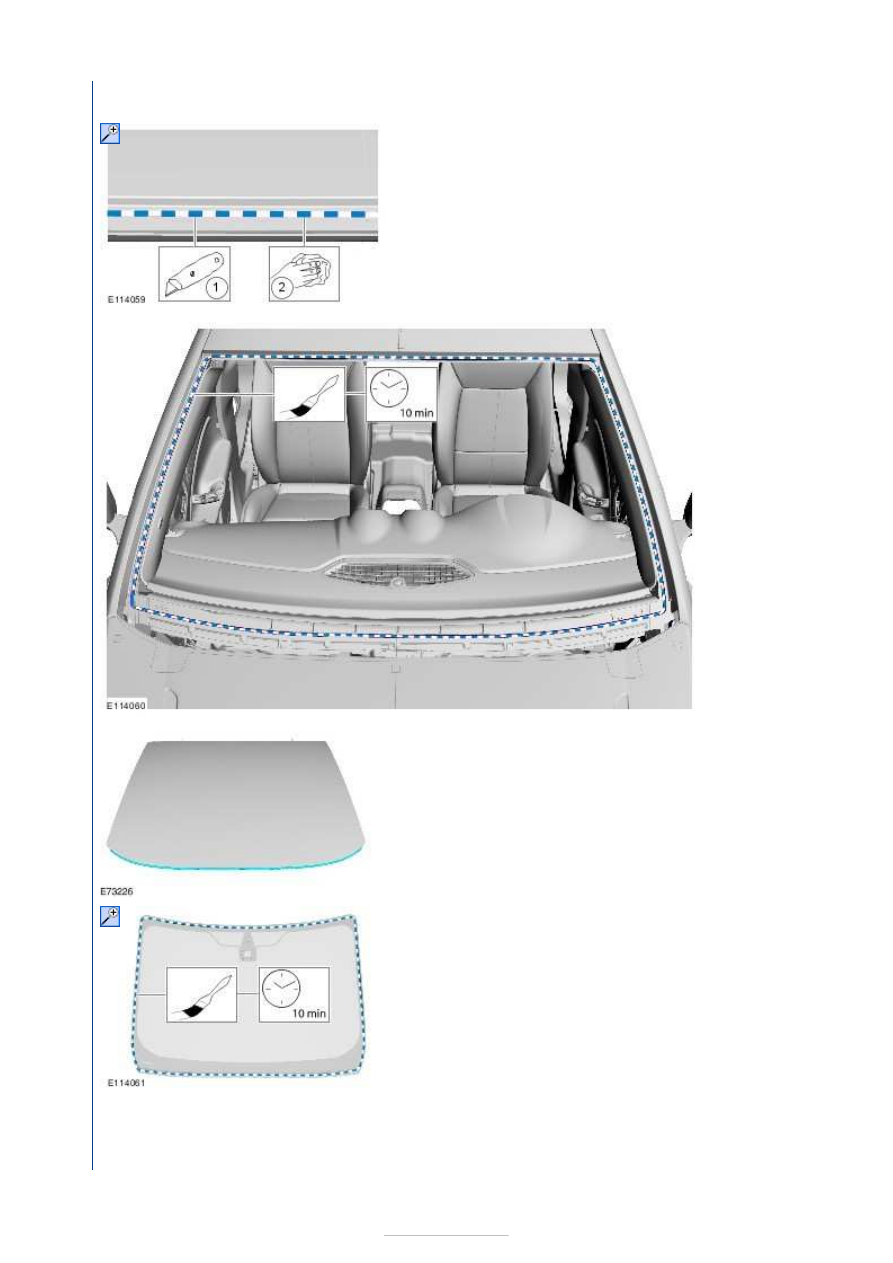

Prepare the windshield glass, windshield glass flange and
trimmed PU adhesive in accordance with the instructions
supplied with the glass adhesive kit.

2. Apply the activator/

primer in accordance
with the instructions
supplied with the glass
adhesive kit.

3.

NOTE: Touching the adhesive surface will impair rebonding.
NOTE: Make sure that the mating faces are clean and free of
foreign material.

4. Apply the activator/ primer in accordance with the instructions

supplied with the glass adhesive kit.

5.

NOTE: Discard the first 100 mm of adhesive as this may have a
reduced working time.
NOTE: Make sure that any breakage in the continuous bead of









Vehicles with heated windshield

adhesive is overlapped by 20 mm.

General Equipment:

Direct glazing removal/replacement equipment

Material:

Windshield Adhesive Kit (WSS-M11P57-A5)

Material:

Windscreen Adhesive Kit - 1 Component (WSK

A3 / 7U7J-T03863-AA)



6.

Press firmly and
evenly into position.

General Equipment:

Direct glazing
removal/replacement
equipment

During the curing
time of the
polyurethane (PU)
adhesive, the
door windows
must be left open.

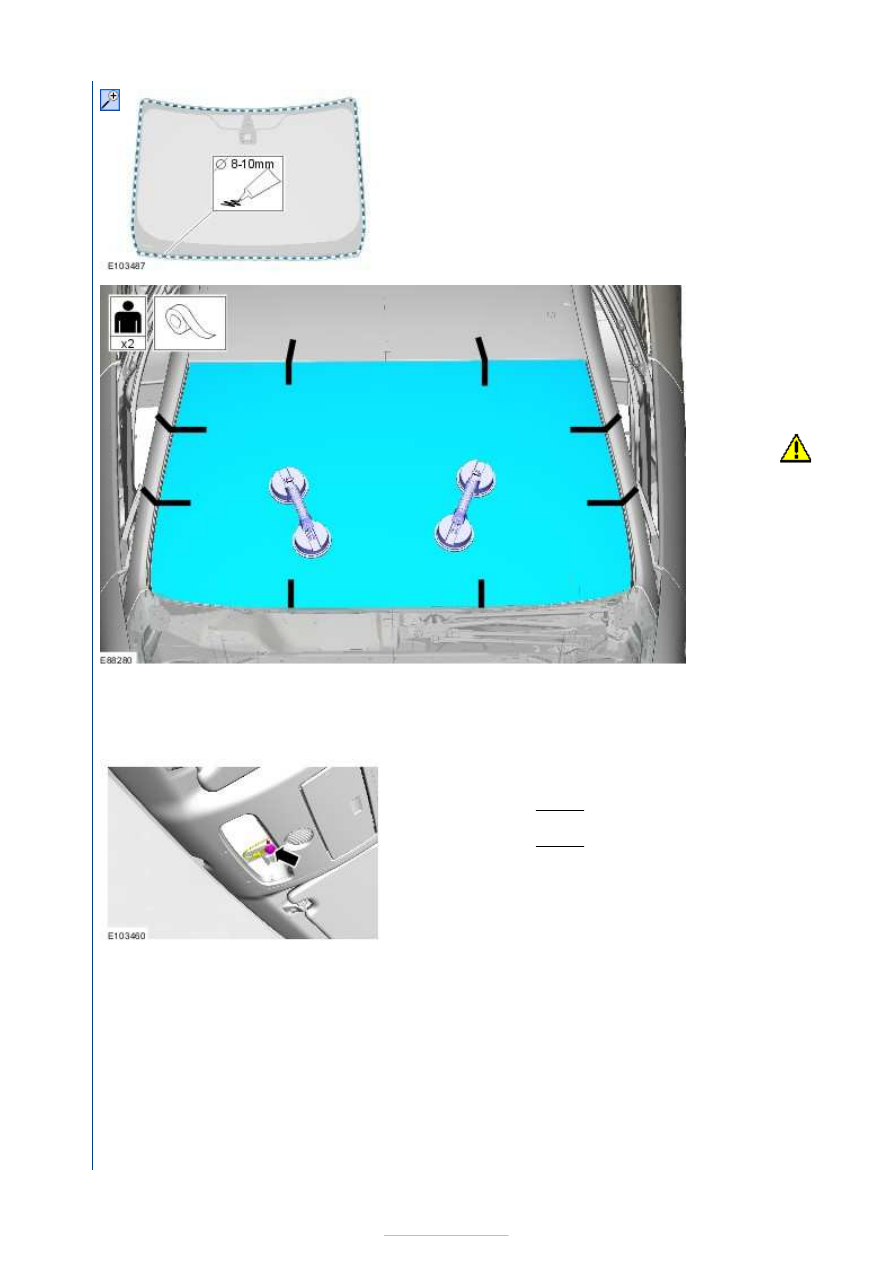

Using tape, secure
the windshield glass
in the correct
position until the PU
adhesive has cured.

General Equipment:

Adhesive tape

7.

Torque:

M6 10 Nm

Torque:

M8 26 Nm

8.
