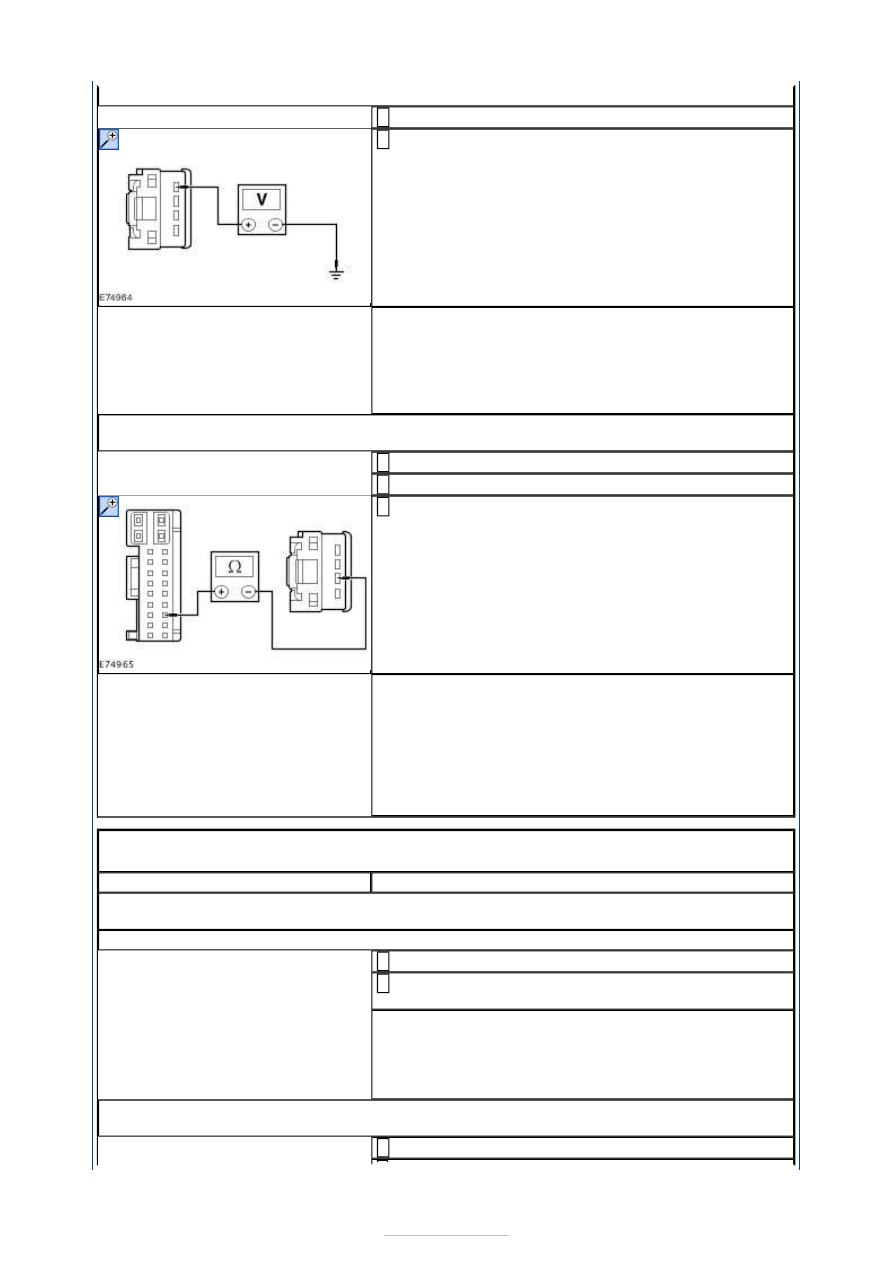

A9: CHECK FOR VOLTAGE TO THE DRIVER SIDE FRONT DOOR SWITCH

Ignition switch in position II.

1

Measure the voltage between the driver side door
switch C5PL22 pin 1, circuit A_CBP17H (BN/GN),

harness side and ground.

2

Is the voltage greater than 10 volts?
Yes

GO to A10

.

No

REPAIR circuit A_CBP17H (BN/GN). TEST the system
for normal operation.

A10: CHECK FOR CONTINUITY BETWEEN THE DRIVER DOOR MODULE AND THE
DRIVER SIDE FRONT DOOR SWITCH

Ignition switch in position 0.

1

Disconnect Driver Door Module C5PL01-A.

2

Measure the resistance between the driver door
module C5PL01-A pin 20, circuit VPW32D (GY/BU),

harness side and the driver side front door switch
C5PL22 pin 3, circuit VPW32D (GY/BU), harness side.

3

Is the resistance less than 5 ohms?
Yes

CHECK the driver door module. REFER to WDS.
CHECK the driver side front door switch. REFER to
WDS.

No

REPAIR circuit VPW32D (GY/BU). TEST the system for
normal operation.

PINPOINT TEST B : A SINGLE POWER WINDOW IS INOPERATIVE -
PASSENGER SIDE

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

B1: DOES THE PASSENGER WINDOW OPERATE FROM THE DRIVER SIDE FRONT DOOR
SWITCH

NOTE: Use a digital multimeter for all electrical measurements.

Ignition switch in position II.

1

Operate the passenger power window from the driver
side front door switch.

2

Does the passenger power window operate?
Yes

GO to B2

.

No

GO to B5

.

B2: CHECK FOR CONTINUITY BETWEEN THE PASSENGER POWER WINDOW SWITCH
AND THE PASSENGER DOOR MODULE SWITCH GROUND CIRCUIT

Ignition switch in position 0.

1





Disconnect Passenger Power Window Switch C6PW19
or C7PW21 or C8PW23.

2

Disconnect Passenger Door Module C6PL01-A or
C7PL01 or C8PL01.

3

Measure the resistance between the:

Inoperative front passenger power window -
passenger power window switch C6PW19 pin 4,
circuit RPW05A (GN/BN), harness side and the
passenger door module C6PL01-A pin 18, circuit
RPW05A (GN/BN), harness side.
Inoperative left-hand rear passenger power
window - passenger power window switch C8PW23
pin 4, circuit RPW07A (GY/OG), harness side and
the passenger door module C7PL01 pin 18, circuit
RPW07A (GY/OG), harness side.
Inoperative right-hand rear passenger power
window - passenger power window switch C7PW21
pin 4, circuit RPW09A (BN/WH), harness side and
the passenger door module C8PL01 pin 18, circuit
RPW09A (BN/WH), harness side.

4

Is the resistance less than 5 ohms?
Yes

GO to B3

.

No

Inoperative front passenger power window - REPAIR
circuit RPW05A (GN/BN). TEST the system for normal
operation.
Inoperative left-hand rear passenger power window -
REPAIR circuit RPW07A (GY/OG). TEST the system
for normal operation.
Inoperative right-hand rear passenger power window
- REPAIR circuit RPW09A (BN/WH). TEST the system
for normal operation.

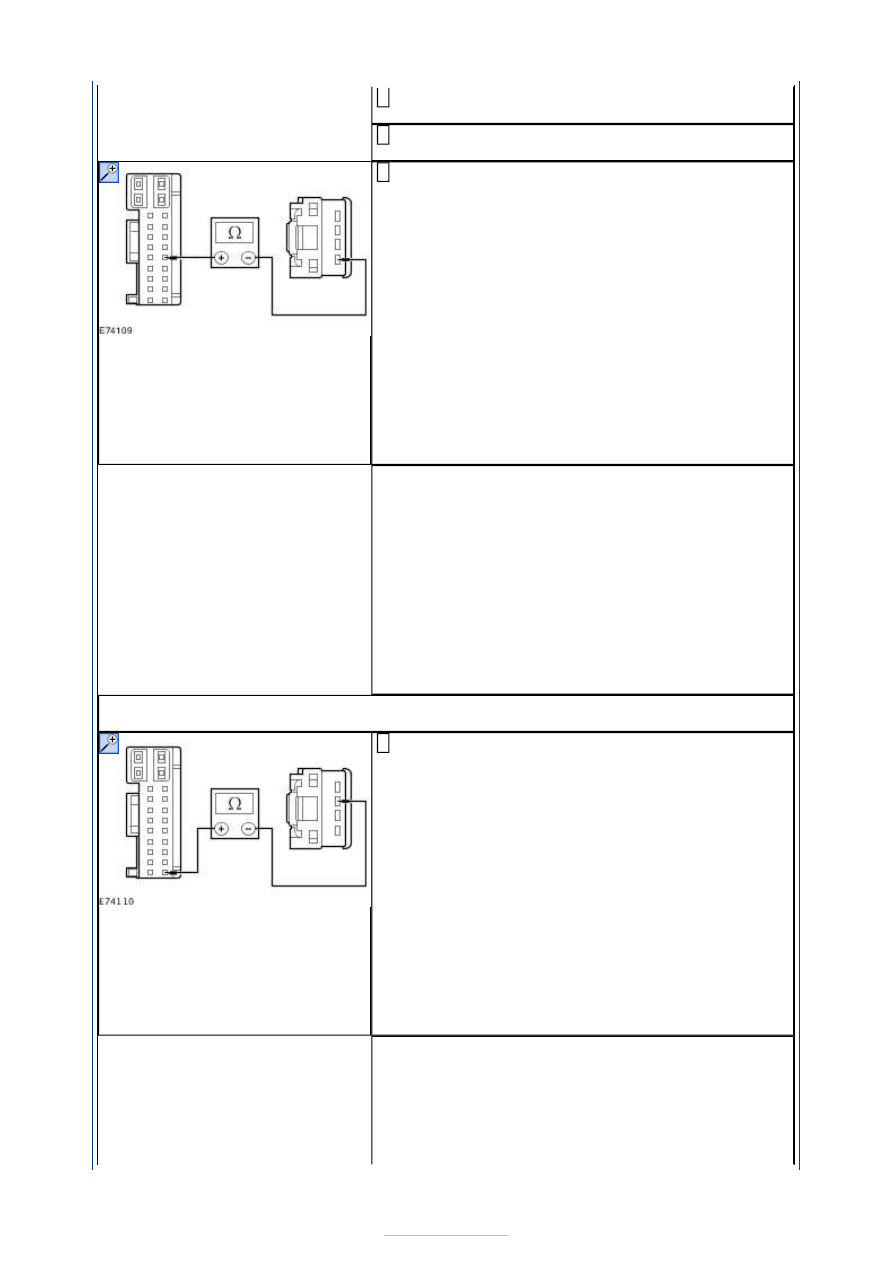

B3: CHECK FOR CONTINUITY BETWEEN THE PASSENGER POWER WINDOW SWITCH
AND THE PASSENGER DOOR MODULE UP CIRCUIT

Measure the resistance between the:

Inoperative front passenger power window -
passenger power window switch C6PW19 pin 2,
circuit RPW13A (BN/YE), harness side and the
passenger door module C6PL01-A pin 22, circuit
RPW13A (BN/YE), harness side.
Inoperative left-hand rear passenger power
window - passenger power window switch C8PW23
pin 2, circuit RPW16A (BU/OG), harness side and
the passenger door module C7PL01 pin 22, circuit
RPW16A (BU/OG), harness side.
Inoperative right-hand rear passenger power
window - passenger power window switch C7PW21
pin 2, circuit RPW18A (GY/VT), harness side and
the passenger door module C8PL01 pin 22, circuit
RPW18A (GY/VT), harness side.

1

Is the resistance less than 5 ohms?
Yes

GO to B4

.

No

Inoperative front passenger power window - REPAIR
circuit RPW13A (BN/YE). TEST the system for normal
operation.





Inoperative left-hand rear passenger power window -
REPAIR circuit RPW16A (BU/OG). TEST the system
for normal operation.
Inoperative right-hand rear passenger power window
- REPAIR circuit RPW18A (GY/VT). TEST the system
for normal operation.

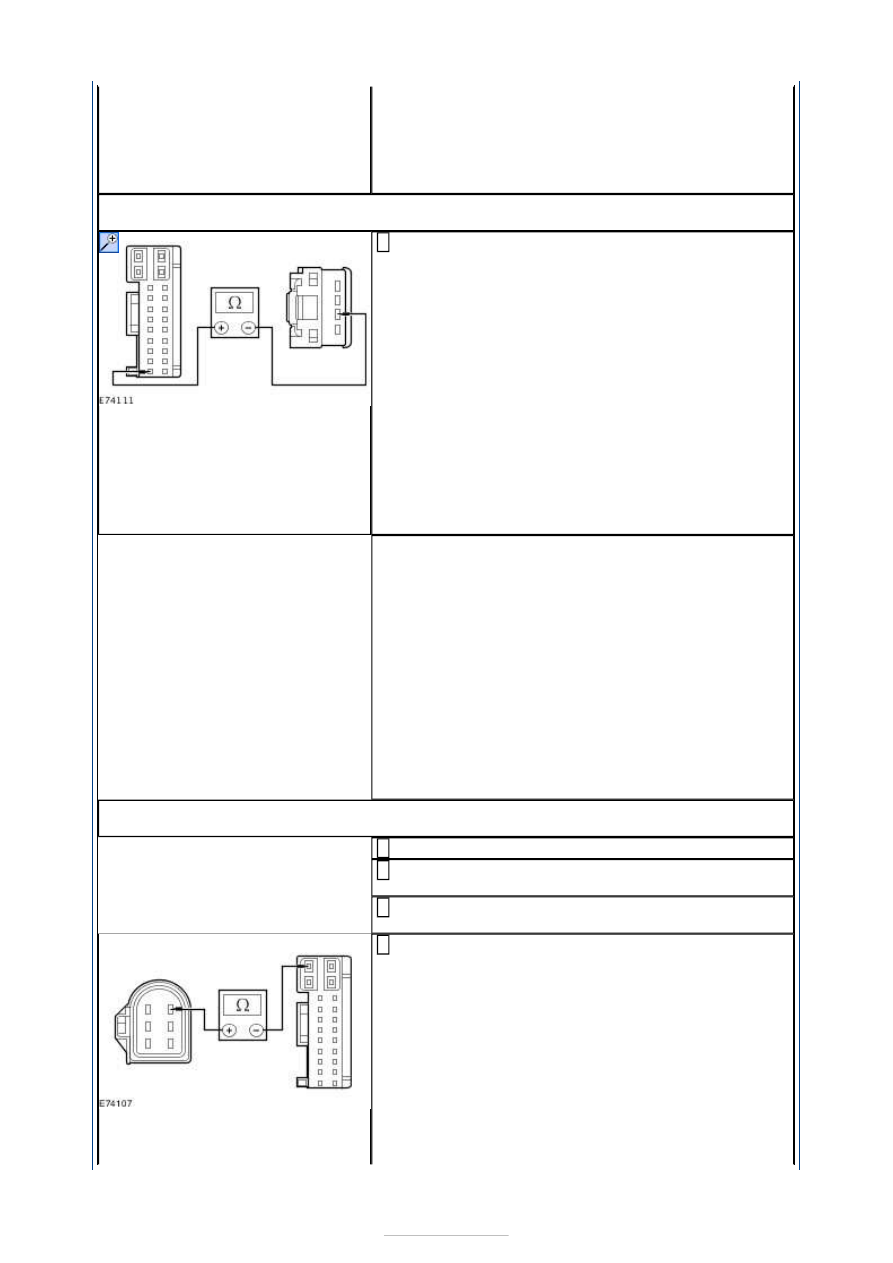

B4: CHECK FOR CONTINUITY BETWEEN THE PASSENGER POWER WINDOW SWITCH
AND THE PASSENGER DOOR MODULE DOWN CIRCUIT

Measure the resistance between the:

Inoperative front passenger power window -
passenger power window switch C6PW19 pin 3,
circuit RPW12A (GN/OG), harness side and the
passenger door module C6PL01-A pin 11, circuit
RPW12A (GN/OG), harness side.
Inoperative left-hand rear passenger power
window - passenger power window switch C8PW23
pin 3, circuit RPW15A (YE), harness side and the
passenger door module C7PL01 pin 11, circuit
RPW15A (YE), harness side.
Inoperative right-hand rear passenger power
window - passenger power window switch C7PW21
pin 3, circuit RPW17A (BN/GN), harness side and
the passenger door module C8PL01 pin 11, circuit
RPW17A (BN/GN), harness side.

1

Is the resistance less than 5 ohms?
Yes

CARRY OUT the Passenger Power Window Switch
component test. REFER to the Wiring Diagrams.
CHECK the passenger door module. REFER to WDS.

No

Inoperative front passenger power window - REPAIR
circuit RPW12A (GN/OG). TEST the system for normal
operation.
Inoperative left-hand rear passenger power window -
REPAIR circuit RPW15A (YE). TEST the system for
normal operation.
Inoperative right-hand rear passenger power window
- REPAIR circuit RPW17A (BN/GN). TEST the system
for normal operation.

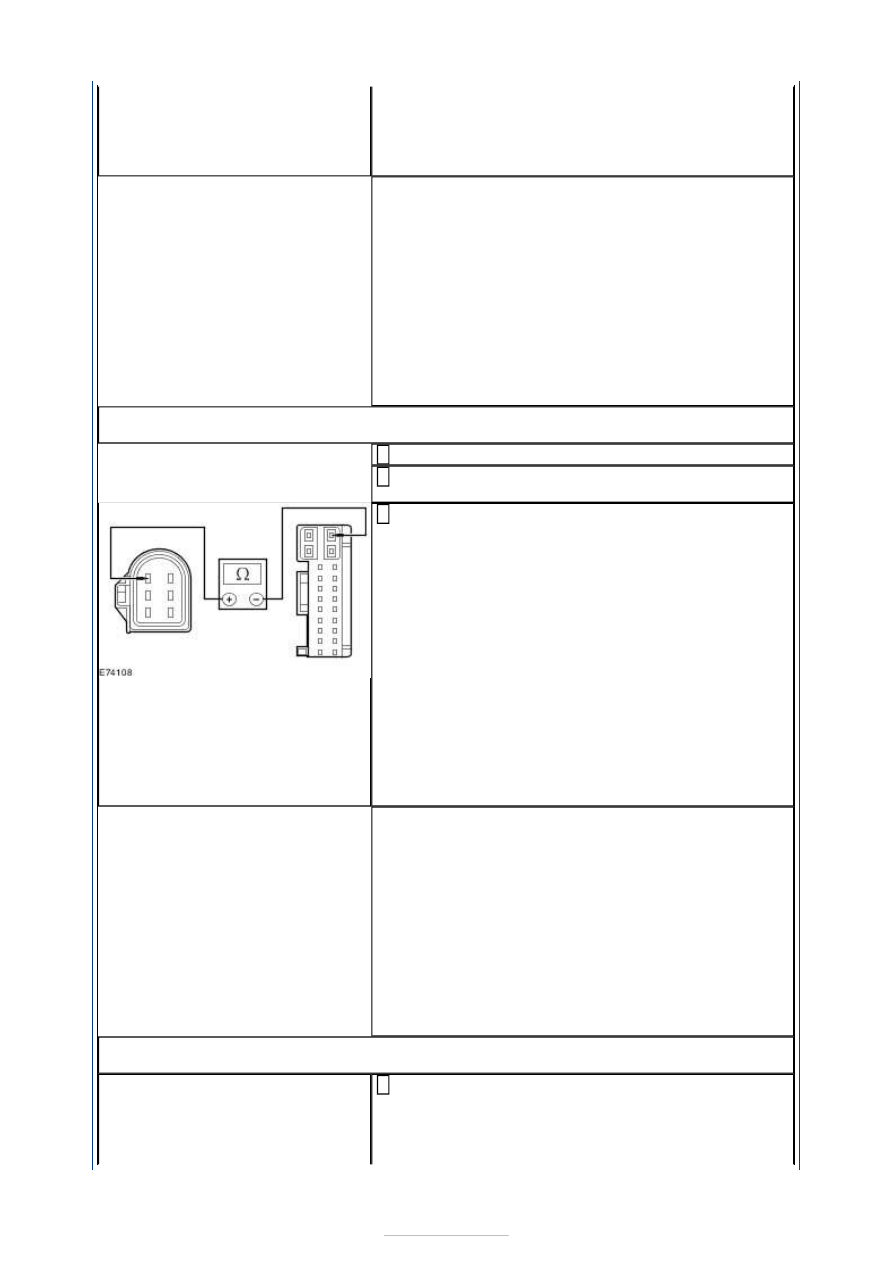

B5: CHECK FOR CONTINUITY BETWEEN THE PASSENGER DOOR MODULE AND THE
PASSENGER WINDOW REGULATOR MOTOR DOWN CIRCUIT

Ignition switch in position 0.

1

Disconnect Passenger Door Module C6PL01-A or
C7PL01 or C8PL01.

2

Disconnect Passenger Door Window Regulator Motor
C6PW20 or C7PW22 or C8PW24.

3

Measure the resistance between the:

Inoperative front passenger power window -
passenger door module C6PL01-A pin 1, circuit
CPW41A (GY/YE), harness side, harness side and
the door window regulator motor C6PW20 pin 5,
circuit CPW41B (GY/YE), harness side.
Inoperative left-hand rear passenger power
window - passenger door module C7PL01-A pin 1,
circuit CPW47A (VT/OG), harness side and the door
window regulator motor C7PW22 pin 5, circuit
CPW47A (VT/OG), harness side.

4





Inoperative right-hand rear passenger power
window - passenger door module C8PL01-A pin 1,
circuit CPW53A (YE/OG), harness side and the door
window regulator motor C8PW24 pin 5, circuit
CPW53A (YE/OG), harness side.

Is the resistance less than 5 ohms?
Yes

GO to B6

.

No

Inoperative front passenger power window - REPAIR
circuit CPW41A (GY/YE) or circuit CPW41B (GY/YE).
TEST the system for normal operation.
Inoperative left-hand rear passenger power window -
REPAIR circuit CPW47A (VT/OG). TEST the system for
normal operation.
Inoperative right-hand rear passenger power window
- REPAIR circuit CPW53A (YE/OG). TEST the system
for normal operation.

B6: CHECK FOR CONTINUITY BETWEEN THE PASSENGER DOOR MODULE AND THE
PASSENGER WINDOW REGULATOR MOTOR UP CIRCUIT

Ignition switch in position 0.

1

Disconnect Passenger Door Module C6PL01-A or
C7PL01 or C8PL01.

2

Measure the resistance between the:

Inoperative front passenger power window -
passenger door module C6PL01-A pin 12, circuit
CPW40A (WH), harness side, harness side and the
door window regulator motor C6PW20 pin 6, circuit
CPW40B (WH), harness side.
Inoperative left-hand rear passenger power
window - passenger door module C7PL01-A pin 12,
circuit CPW46A (GY/BN), harness side and the door
window regulator motor C7PW22 pin 6, circuit
CPW46A (GY/BN), harness side.
Inoperative right-hand rear passenger power
window - passenger door module C8PL01-A pin 12,
circuit CPW52A (VT/WH), harness side and the
door window regulator motor C8PW24 pin 6, circuit
CPW52A (VT/WH), harness side.

3

Is the resistance less than 5 ohms?
Yes

GO to B7

.

No

Inoperative front passenger power window - REPAIR
circuit CPW40A (WH) or circuit CPW40B (WH). TEST
the system for normal operation.
Inoperative left-hand rear passenger power window -
REPAIR circuit CPW46A (GY/BN). TEST the system for
normal operation.
Inoperative right-hand rear passenger power window
- REPAIR circuit CPW52A (VT/WH). TEST the system
for normal operation.

B7: CHECK FOR CONTINUITY BETWEEN THE PASSENGER DOOR MODULE AND THE
PASSENGER WINDOW REGULATOR MOTOR - HALL SENSOR SUPPLY CIRCUIT

Measure the resistance between the:

Inoperative front passenger power window -
passenger door module C6PL01-A pin 17, circuit
