B1163-11

Circuit of left-hand heated
exterior mirror faulty (short to
ground).

REFER to:

Rear View Mirrors

 (501-09 Rear

View Mirrors, Diagnosis and Testing).

B1163-15

Circuit of left-hand heated
exterior mirror faulty (short to
voltage or open circuit).

REFER to:

Rear View Mirrors

 (501-09 Rear

View Mirrors, Diagnosis and Testing).

B1164-11

Circuit of right-hand heated
exterior mirror faulty (short to
ground).

REFER to:

Rear View Mirrors

 (501-09 Rear

View Mirrors, Diagnosis and Testing).

B1164-15

Circuit of right-hand heated
exterior mirror faulty (short to
voltage or open circuit).

REFER to:

Rear View Mirrors

 (501-09 Rear

View Mirrors, Diagnosis and Testing).

B1165-15

Circuit of courtesy lamps
integrated in the left-hand
exterior mirror faulty (short to
voltage or open circuit).

REFER to:

Parking, Rear and License Plate

Lamps

 (417-01 Exterior Lighting, Diagnosis

and Testing).

B1165-11

Circuit of courtesy lamps
integrated in the left-hand
exterior mirror faulty (short to
ground).

REFER to:

Parking, Rear and License Plate

Lamps

 (417-01 Exterior Lighting, Diagnosis

and Testing).

B1166-15

Circuit of courtesy lamps
integrated in the right-hand
exterior mirror faulty (short to
voltage or open circuit).

REFER to:

Parking, Rear and License Plate

Lamps

 (417-01 Exterior Lighting, Diagnosis

and Testing).

B1166-11

Circuit of courtesy lamps
integrated in the right-hand
exterior mirror faulty (short to
ground).

REFER to:

Parking, Rear and License Plate

Lamps

 (417-01 Exterior Lighting, Diagnosis

and Testing).

B109C-15

Circuit of interior lighting
activation switch faulty (short to
ground or open circuit).

REFER to:

Interior Lighting

 (417-02 Interior

Lighting, Diagnosis and Testing).

B109C-11

Circuit of interior lighting
activation switch faulty (short to
ground).

REFER to:

Interior Lighting

 (417-02 Interior

Lighting, Diagnosis and Testing).

B1161-15

Circuit of rear left-hand side
window anti-trap protection
switch faulty (short to voltage or
open circuit).

REFER to:

Glass, Frames and Mechanisms



(501-11 Glass, Frames and Mechanisms,
Diagnosis and Testing).

B1161-23

Circuit of rear left-hand side
window anti-trap protection
switch faulty (signal error).

REFER to:

Glass, Frames and Mechanisms



(501-11 Glass, Frames and Mechanisms,
Diagnosis and Testing).

B1162-15

Circuit of rear right-hand side
window anti-trap protection
switch faulty (short to voltage or
open circuit).

REFER to:

Glass, Frames and Mechanisms



(501-11 Glass, Frames and Mechanisms,
Diagnosis and Testing).

B1162-23

Circuit of rear right-hand side
window anti-trap protection
switch faulty (signal error).

REFER to:

Glass, Frames and Mechanisms



(501-11 Glass, Frames and Mechanisms,
Diagnosis and Testing).

B1D06-15

Circuit of turn signal lamp
integrated in the left-hand
exterior mirror faulty (short to
voltage or open circuit).

REFER to:

Turn Signal, Cornering and Hazard

Lamps

 (417-01 Exterior Lighting, Diagnosis

and Testing).

B1D06-11

Circuit of turn signal lamp
integrated in the left-hand
exterior mirror faulty (short to
ground).

REFER to:

Turn Signal, Cornering and Hazard

Lamps

 (417-01 Exterior Lighting, Diagnosis

and Testing).

B1D07-15

Circuit of turn signal lamp
integrated in the right-hand
exterior mirror faulty (short to

REFER to:

Turn Signal, Cornering and Hazard

Lamps

 (417-01 Exterior Lighting, Diagnosis

and Testing).

Symptom Chart

Pinpoint Tests

voltage or open circuit).

B1D07-11

Circuit of turn signal lamp
integrated in the right-hand
exterior mirror faulty (short to
ground).

REFER to:

Turn Signal, Cornering and Hazard

Lamps

 (417-01 Exterior Lighting, Diagnosis

and Testing).

B1A94-11

Circuit of driver side exterior
mirror faulty (short to ground).

REFER to:

Rear View Mirrors

 (501-09 Rear

View Mirrors, Diagnosis and Testing).

B1A94-15

Circuit of driver side exterior
mirror faulty (short to voltage or
open circuit).

REFER to:

Rear View Mirrors

 (501-09 Rear

View Mirrors, Diagnosis and Testing).

B1A95-15

Circuit of passenger side exterior
mirror faulty (short to voltage or
open circuit).

REFER to:

Rear View Mirrors

 (501-09 Rear

View Mirrors, Diagnosis and Testing).

B1A95-11

Circuit of passenger side exterior
mirror faulty (short to ground).

REFER to:

Rear View Mirrors

 (501-09 Rear

View Mirrors, Diagnosis and Testing).

U3003-62

Voltage supply (terminal 30)
faulty.

GO to Pinpoint Test

A.

B1A98-86,
B1A98-83,
B1A98-87,
B1B70-86,
B1B70-83,

B1B70-87

No communications possible via
the LIN bus.

REFER to:

Communications Network

 (418-00

Module Communications Network, Diagnosis
and Testing).

U0010-00

No communications possible via
the MS CAN bus.

REFER to:

Communications Network

 (418-00

Module Communications Network, Diagnosis
and Testing).

Symptom

Possible

Sources

Action

Driver door module not
communicating with the Ford
diagnostic equipment.

Fuse(s).
Circuit(s).
Driver's door

module.

*
*
*

REFER to:

Communications Network



(418-00 Module Communications
Network, Diagnosis and Testing).

*

Passenger door module not
communicating with the Ford
diagnostic equipment.

Fuse(s).
Circuit(s).
Passenger

door module.

*
*
*

REFER to:

Communications Network



(418-00 Module Communications
Network, Diagnosis and Testing).

*

Voltage supply (terminal 30) at
the driver door module faulty.

Fuse(s).
Circuit(s).
Driver door

module.

*
*
*

GO to Pinpoint Test

A.



*

Voltage supply (terminal 30) at
the passenger door module
faulty.

Fuse(s).
Circuit(s).
Passenger

door module.

*
*
*

GO to Pinpoint Test

B.



*

PINPOINT TEST A : VOLTAGE SUPPLY (TERMINAL 30) AT THE DRIVER
DOOR MODULE FAULTY.

WARNING: The window anti-trap function will not operate during the window motor

initialization procedure.
NOTE: If the power to a window regulator motor has been disconnected, it is necessary
to initialize that window regulator motor.

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

A1: DETERMINE THE VEHICLE VARIANT.

Determine the vehicle variant.

1

Is the vehicle LHD?
Yes

GO to A2

.

No

GO to A4

.

A2: CHECK FUSE FA1

Ignition switch in position 0.

1

CHECK fuse FA1 (RJB).

2

Is the fuse OK?
Yes

GO to A3

.

No

RENEW fuse FA1 (25 A). CHECK the operation of
the system. If the fuse blows again, LOCATE and
REPAIR the short using the Wiring Diagrams.

A3: CHECK THE VOLTAGE AT FUSE FA1

Connect fuse FA1 (RJB).

1

Measure the voltage between fuse FA1 (25 A) and
ground.

2

Does the meter display battery voltage?
Yes

GO to A6

.

No

REPAIR the voltage supply to fuse FA1 with the aid
of the wiring diagrams. CHECK the operation of the
system.

A4: CHECK FUSE FA2

CHECK fuse FA2 (RJB).

1

Is the fuse OK?
Yes

GO to A5

.

No

RENEW fuse FA2 (25 A). CHECK the operation of
the system. If the fuse blows again, LOCATE and
REPAIR the short using the Wiring Diagrams.

A5: CHECK THE VOLTAGE AT FUSE FA2

Connect fuse FA2 (RJB).

1

Measure the voltage between fuse FA2 (25 A) and
ground.

2

Does the meter display battery voltage?
Yes

GO to A6

.

No

REPAIR the voltage supply to fuse FA2 with the aid
of the wiring diagrams. CHECK the operation of the
system.

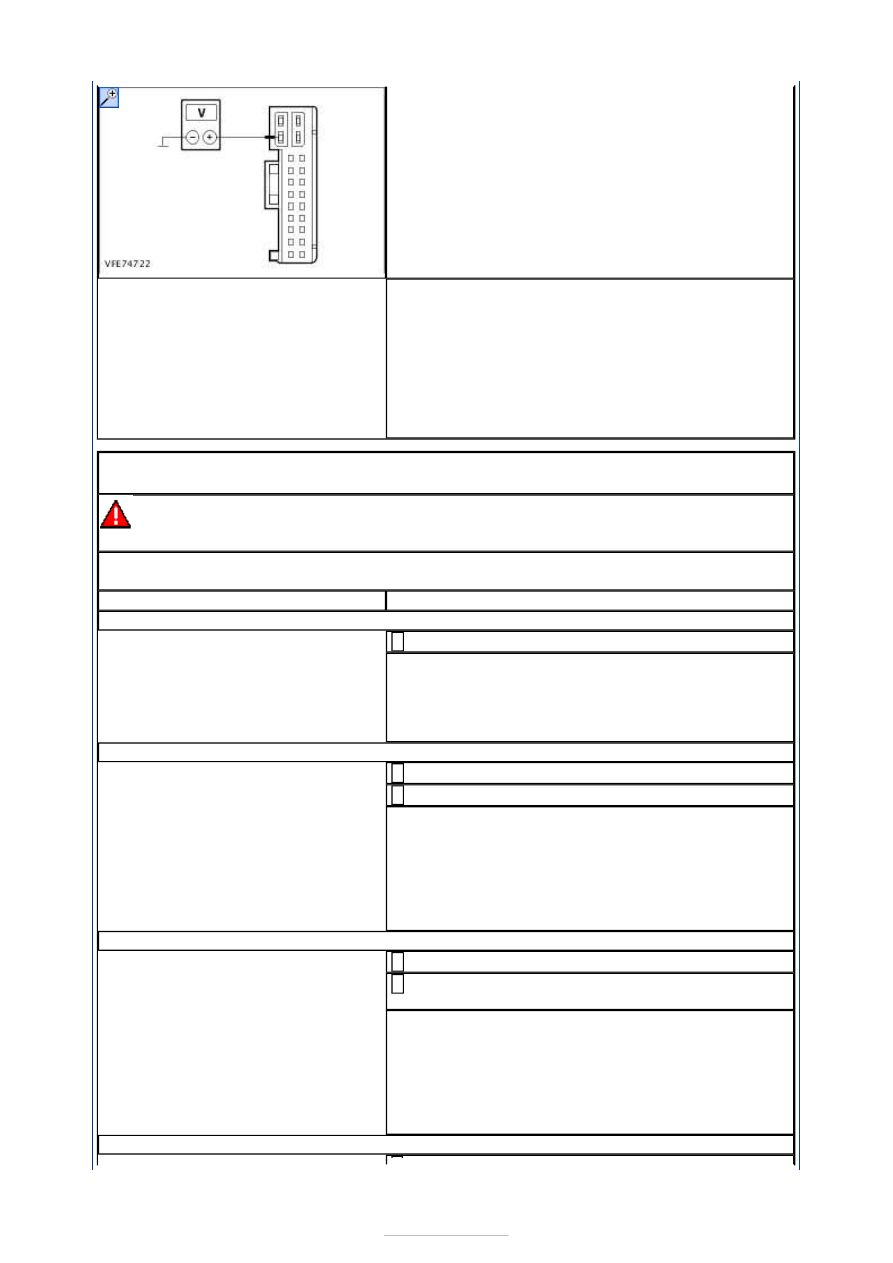

A6: CHECK THE VOLTAGE AT THE DRIVER DOOR MODULE

Disconnect driver door module C5PL01-A.

1

Measure the voltage between the driver door
module connector C5PL01-A pin 2, circuit SBR01A

(BK), wiring harness side and ground.

2

Does the meter display battery voltage?
Yes

CHECK the driver door module and RENEW if
necessary. CHECK the operation of the system.

No

LOCATE and RECTIFY the break in the circuit
between the driver door module and fuse FA1
(LHD) or fuse FA2 (RHD) with the aid of the Wiring
Diagrams. CHECK the operation of the system.

PINPOINT TEST B : VOLTAGE SUPPLY (TERMINAL 30) AT THE PASSENGER
DOOR MODULE FAULTY.

WARNING: The window anti-trap function will not operate during the window motor

initialization procedure.
NOTE: If the power to a window regulator motor has been disconnected, it is necessary
to initialize that window regulator motor.

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

B1: DETERMINE THE VEHICLE VARIANT.

Determine the vehicle variant.

1

Is the vehicle LHD?
Yes

GO to B4

.

No

GO to B2

.

B2: CHECK FUSE FA1

Ignition switch in position 0.

1

CHECK fuse FA1 (RJB).

2

Is the fuse OK?
Yes

GO to B3

.

No

RENEW fuse FA1 (25 A). CHECK the operation of
the system. If the fuse blows again, LOCATE and
REPAIR the short using the Wiring Diagrams.

B3: CHECK THE VOLTAGE AT FUSE FA1

Connect fuse FA1 (RJB).

1

Measure the voltage between fuse FA1 (25 A) and
ground.

2

Does the meter display battery voltage?
Yes

GO to B6

.

No

REPAIR the voltage supply to fuse FA1 with the aid
of the wiring diagrams. CHECK the operation of the
system.

B4: CHECK FUSE FA2
