Yes

GO to B7

.

No

GO to B6

.

B6: CHECK THE POWER SUPPLY OF THE RIGHT-HAND TAILGATE LAMP ASSEMBLY FOR
OPEN CIRCUIT

Ignition switch in position 0.

1

Disconnect Smart Junction Box from connector
C1BP02B.

2

Measure the resistance between the Smart
Junction Box, connector C1BP02B, pin 62, circuit

CLS10B (GN/BN), wiring harness side and the
right-hand tailgate lamp assembly, connector
C4LS36, pin 4, circuit CLS10A (GN/BN), wiring
harness side.

3

Is a resistance of less than 2 Ohm registered?
Yes

INSTALL A NEW Smart Junction Box. CHECK
system operates correctly

No

LOCATE and RECTIFY the break in the circuit
between the Smart Junction Box and the tailgate
lamp assembly with the aid of the Wiring Diagrams.
CHECK system operates correctly

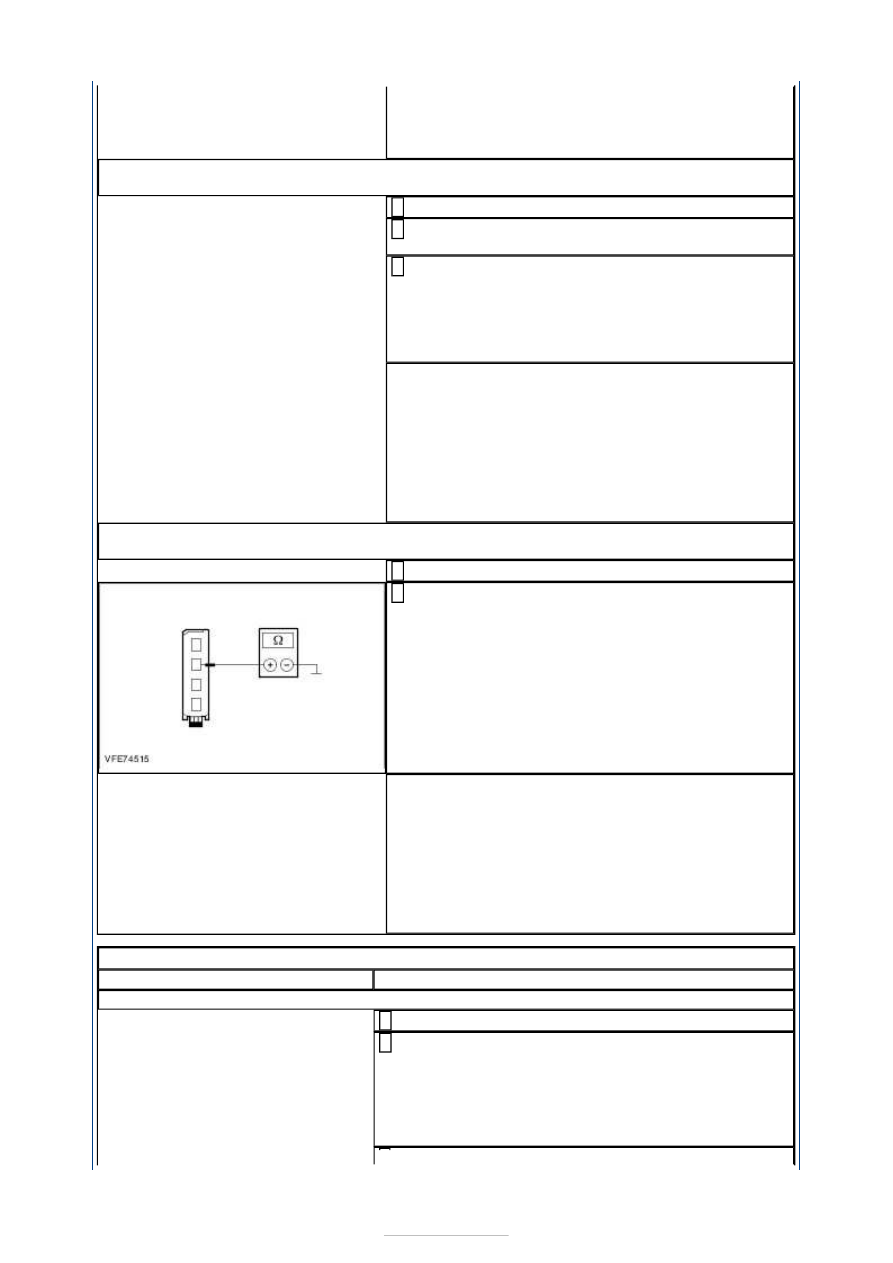

B7: CHECK THE GROUND CONNECTION OF THE RIGHT-HAND TAILGATE LAMP
ASSEMBLY FOR OPEN CIRCUIT

Ignition switch in position 0.

1

Measure the resistance between the right-hand
tailgate lamp unit, connector C4LS36, pin 2, circuit

GD150W (BK/WH), wiring harness side and ground.

2

Is a resistance of less than 2 Ohm registered?
Yes

INSTALL A NEW tailgate lamp unit. CHECK system
operates correctly

No

LOCATE and RECTIFY the break in the circuit
between the tailgate lamp unit and soldered
connection SP534 with the aid of the Wiring
Diagrams. CHECK system operates correctly

PINPOINT TEST C : THE BACKUP LAMPS ARE PERMANENTLY LIT

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

C1: RULE OUT THE BACKUP LAMP SWITCH AS A POSSIBLE CAUSE OF THE FAULT

Ignition switch in position 0.

1

Disconnect Backup lamp switch from:.

Manual transmission (SIGMA): Connector C1ET47B

Manual transmission (all other variants):
Connector C1ET47A

2



Ignition switch in position II.

3

CHECK the backup lamps.

4

Are the backup lamps lit?
Yes

GO to C2

.

No

INSTALL A NEW backup lamp switch. CHECK system
operates correctly

C2: NARROW DOWN THE CAUSE OF THE FAULT

Ignition switch in position 0.

1

Disconnect Smart Junction Box from connector
C1BP02A.

2

Disconnect Smart Junction Box from connector
C1BP02B.

3

Ignition switch in position II.

4

Is one backup lamp permanently lit?
Yes

- Left-hand backup lamp permanently lit: LOCATE
and RECTIFY the short to battery voltage in the
circuits between the Smart Junction Box and the left-
hand backup lamp with the aid of the Wiring
Diagrams. CHECK system operates correctly
- Right-hand backup lamp permanently lit: LOCATE
and RECTIFY the short to battery voltage in the
circuits between the Smart Junction Box and the
right-hand backup lamp with the aid of the Wiring
Diagrams. CHECK system operates correctly

No

GO to C3

.

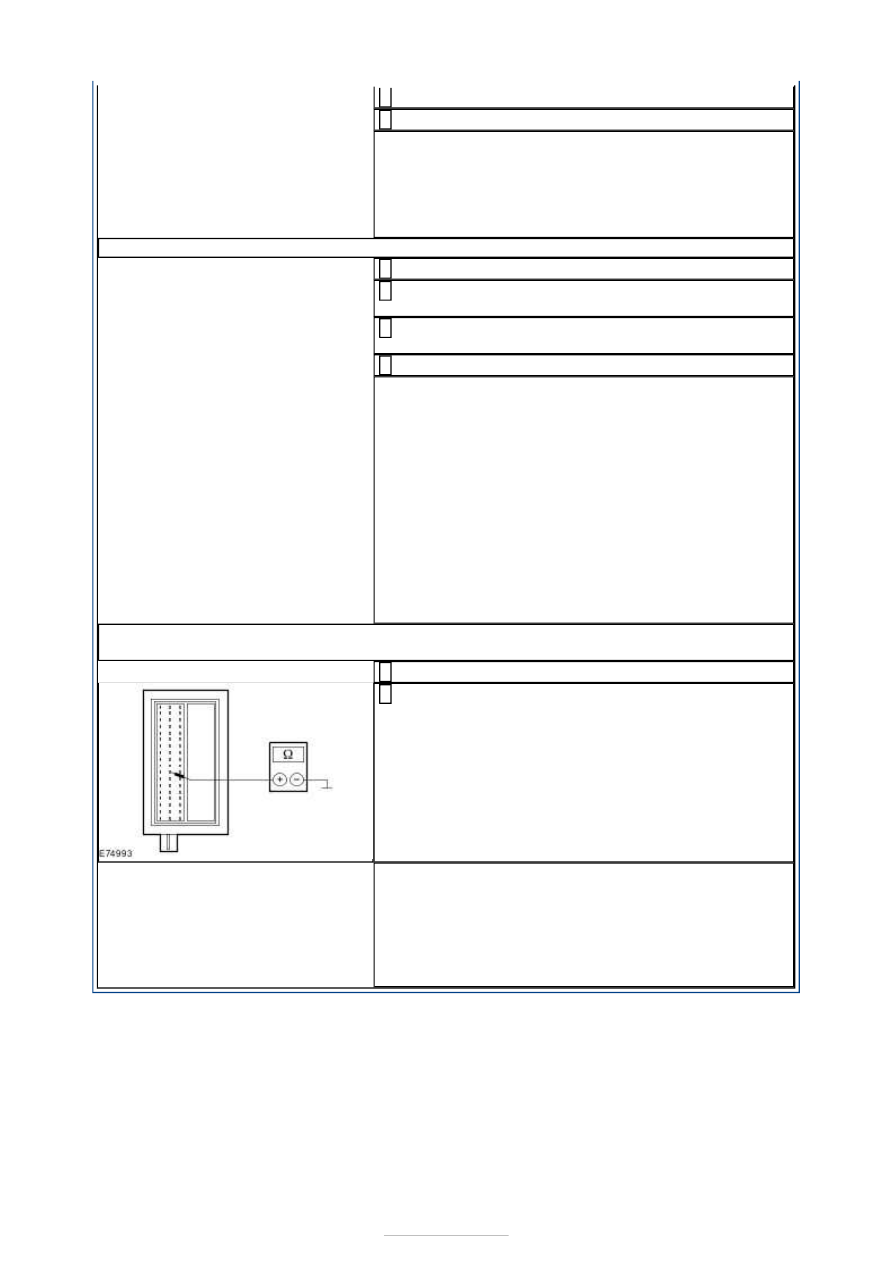

C3: CHECK THE CIRCUIT BETWEEN THE SMART JUNCTION BOX AND THE BACKUP
LAMP SWITCH FOR SHORT TO GROUND

Ignition switch in position 0.

1

Measure the resistance between the Smart Junction
Box, connector C1BP02B, pin 26, circuit CET47B

(BU), wiring harness side and ground.

2

Is a resistance of more than 10,000 Ohm measured?
Yes

INSTALL A NEW Smart Junction Box. CHECK system
operates correctly

No

LOCATE and REPAIR the short to ground using the
Wiring Diagrams. CHECK system operates correctly



Exterior Lighting - Headlamp Leveling

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Diagnosis and Testing

Refer to Wiring Diagrams Section 417-01, for schematic and connector
information.

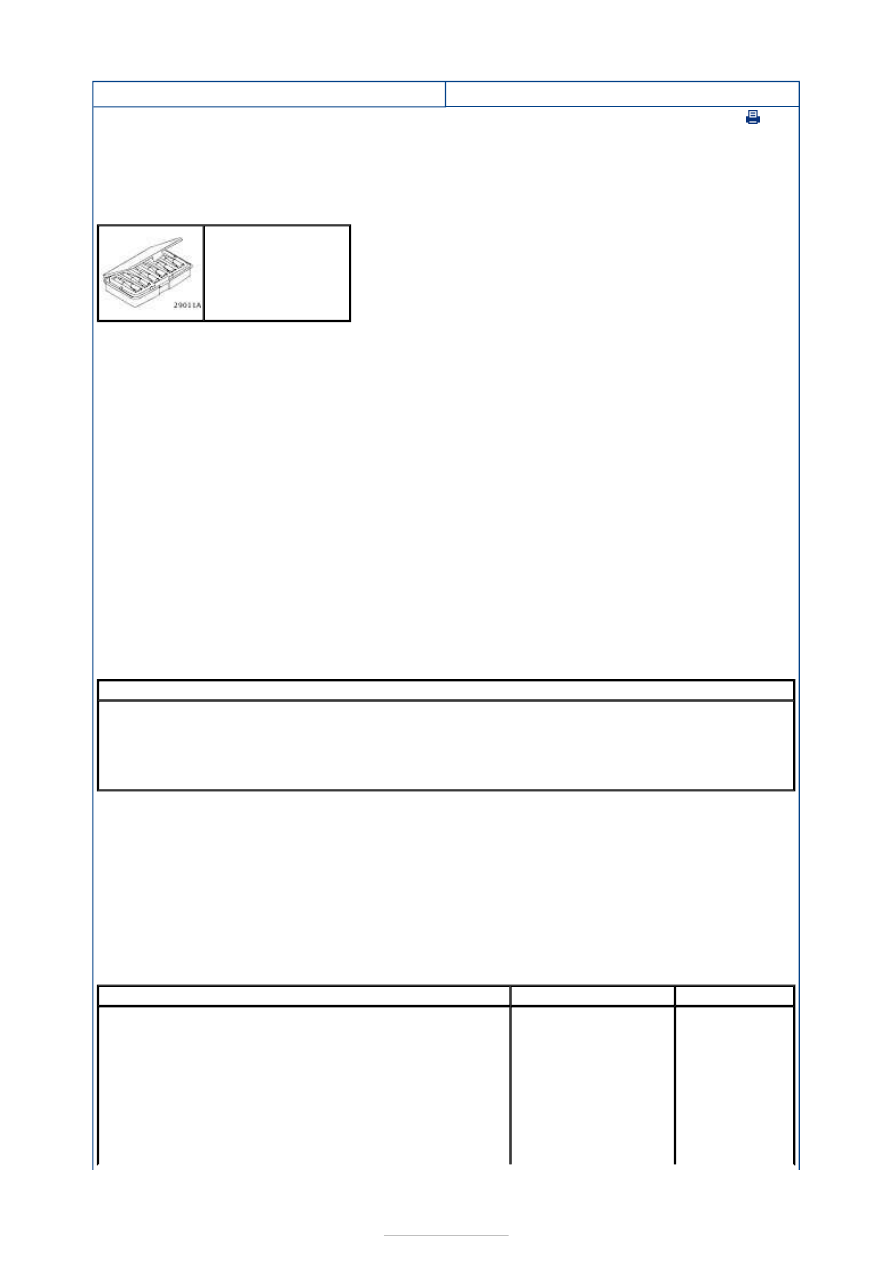

Special Tool(s)

Inspection and Testing

NOTE: The generic electronic module (GEM) is part of the central junction box (CJB).
NOTE: If a new GEM module is being installed, the new module must be configured
following installation. For this purpose, the vehicle-specific data or the data to be changed
is read out of the module using WDS and is transferred to the new module. REFER to:

Module Configuration

 (418-01 Module Configuration, General Procedures),

Generic Electronic Module (GEM)

 (419-10 Multifunction Electronic Modules, Diagnosis and

Testing).

NOTE: Before reading out the vehicle-specific data make sure that all electrical
connections in the vehicle are reconnected so that the module and WDS can communicate
correctly.

1. 1. Verify the customer concern.

2. 2. Visually inspect for obvious signs of electrical damage.

Visual Inspection Chart

3. 3. Resolve any obvious causes or concerns found during the visual inspection before

carrying out any further tests.

4. 4. If the cause of the concern cannot be found by visual inspection, continue with the

symptom chart.

Symptom chart

Symptom chart

Terminal Probe Kit

29-011A

Electrical systems

Fuse(s)
Bulb(s)
Connector
Switch
Wiring loom

Symptom

Possible Sources

Action

The headlamp levelling is inoperative/does not operate
correctly (vehicles with conventional headlamps)

Fuse(s)
Circuit(s)
Lighting control

module

Adaptive front

lighting module

Headlamp
Central Junction

*
*
*

*

*
*

GO to

Pinpoint Test

A.



*



Pinpoint test

NOTE: Use a digital multimeter for all measurements.

Box (CJB)

The headlamp levelling is inoperative/does not operate
correctly (vehicles with xenon headlamps)

Fuse(s)
Circuit(s)
Headlamp levelling

motor.

Xenon headlamps
Headlamp levelling

front sensor

Headlamp levelling

rear sensor

Adaptive front

lighting module

Central Junction

Box (CJB)

*
*
*

*
*

*

*

*

GO to

Pinpoint Test

B.



*

PINPOINT TEST A : THE HEADLAMP LEVELLING IS INOPERATIVE/DOES
NOT OPERATE CORRECTLY (VEHICLES WITH CONVENTIONAL HEADLAMPS)

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

A1: DETERMINE THE CAUSE OF THE FAULT

Ignition switch in position II.

1

SWITCH ON dipped beam.

2

ADJUST the headlamp levelling (UP/DOWN).

3

CHECK the headlamp levelling.

4

Is the headlamp levelling left-hand side and right-hand
side inoperative?
Yes

GO to A2

.

No

- Left-hand headlamp levelling inoperative:

GO to

A19

.

- Right-hand headlamp levelling inoperative:

GO to

A22

.

A2: CHECK FUSE F43 (5 A) (EJB)

Ignition switch in position 0.

1

Disconnect fuse F43 (5 A) (EJB).

2

CHECK fuse F43 (5 A) (EJB).

3

Is the fuse OK.?
Yes

GO to A3

.

No

RENEW fuse F43 (5 A) (EJB). CHECK the operation
of the system. If the fuse blows again, LOCATE and
RECTIFY the short to ground using the Wiring
Diagrams. CHECK the operation of the system.

A3: CHECK THE VOLTAGE SUPPLY TO FUSE F43 (5 A) (EJB)

Connect fuse F43 (5 A) (EJB).

1

Ignition switch in position II.

2

Measure the voltage between fuse F43 (5A) (EJB)
and ground.

3

Does the meter display battery voltage?
Yes

- vehicles without adaptive front lighting module:

GO to A6

.

- vehicles with adaptive front lighting module:

GO

to A4

.
