Ford Galaxy / Ford S-MAX. Manual - part 753

Installation

5.

CAUTION: Take extra care not to

damage the wiring harnesses.

6. Torque: 2 Nm

1.

CAUTION: Make sure that no part of the

wiring harness is trapped.

To install, reverse the removal procedure.

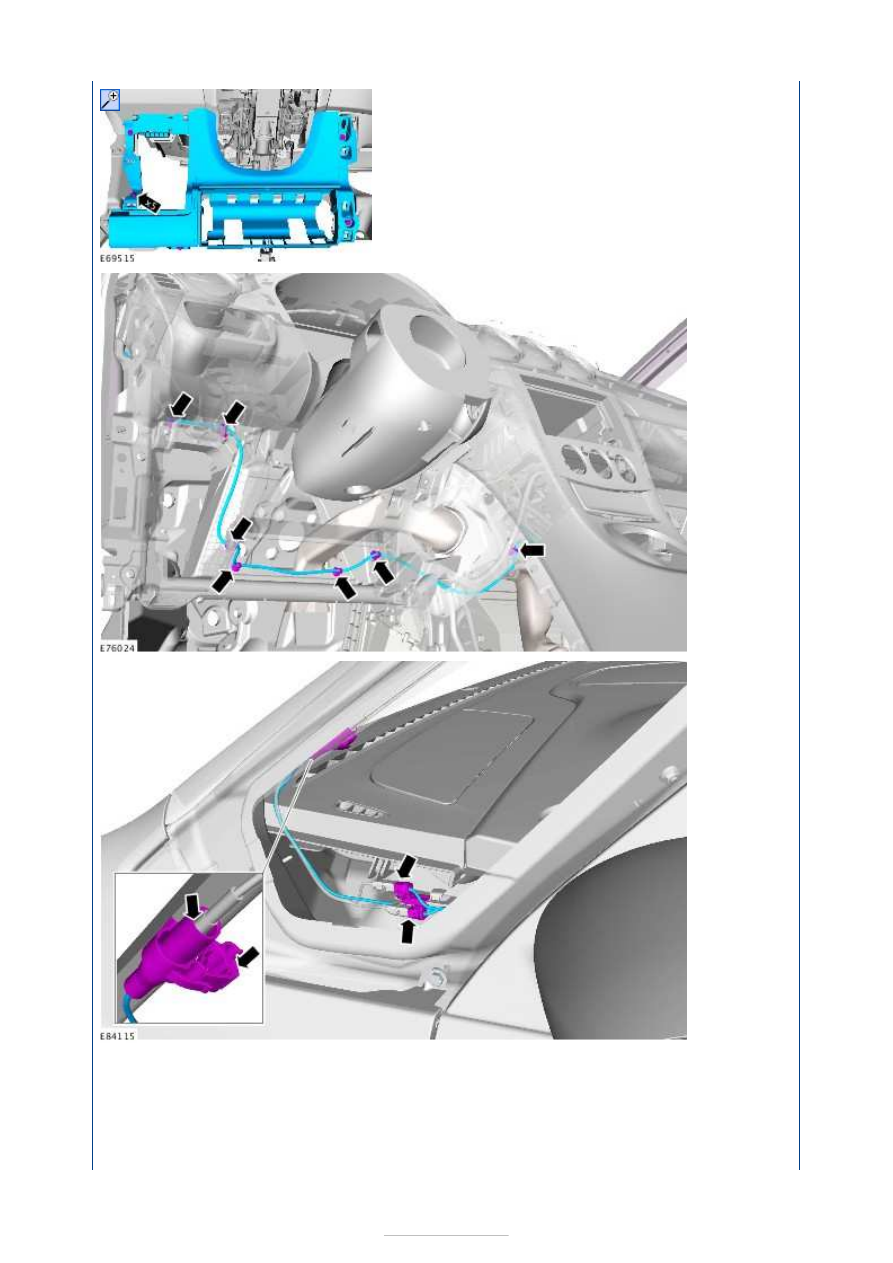

Information and Entertainment System -
Cellular Phone Antenna Cable

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

1. Remove the audio unit.

Refer to:

Audio Unit - Vehicles Built Up To:

05/2007

 (415-01 Information and Entertainment

System, Removal and Installation).
Refer to:

Audio Unit - Vehicles Built From:

05/2007

 (415-01 Information and Entertainment

System, Removal and Installation).
Refer to:

Audio Unit - Vehicles With: Travel Pilot

EX

 (415-01 Information and Entertainment

System, Removal and Installation).
Refer to:

Audio Unit - Vehicles Built Up To:

05/2007, Vehicles With: Digital Versatile Disc
(DVD) Navigation System

 (415-01 Information

and Entertainment System, Removal and
Installation).
Refer to:

Audio Unit - Vehicles Built From:

05/2007, Vehicles With: Digital Versatile Disc
(DVD) Navigation System

 (415-01 Information

and Entertainment System, Removal and
Installation).

2. Remove the handset holder.

Refer to:

Handset Holder - Vehicles Without:

Voice Control

 (415-01 Information and

Entertainment System, Removal and
Installation).

3. Remove the driver lower air bag module.

Refer to:

Driver Lower Air Bag Module

 (501-20B

Supplemental Restraint System, Removal and
Installation).

4.

5.



6.

7.

8.







9.

10.

11. Remove the audio unit antenna to connector

cable.

Refer to:

Audio Unit Antenna to Connector Cable

- VIN Plate Body Style Code: S

 (415-01

Information and Entertainment System, Removal
