Information and Entertainment System -
Handset Holder—Vehicles Without: Voice
Control

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1.

CAUTION: Take extra care not to

damage the wiring harnesses.

Torque:

3 Nm

1.

CAUTION: Make sure that no part of the

wiring harness is trapped.

To install, reverse the removal procedure.

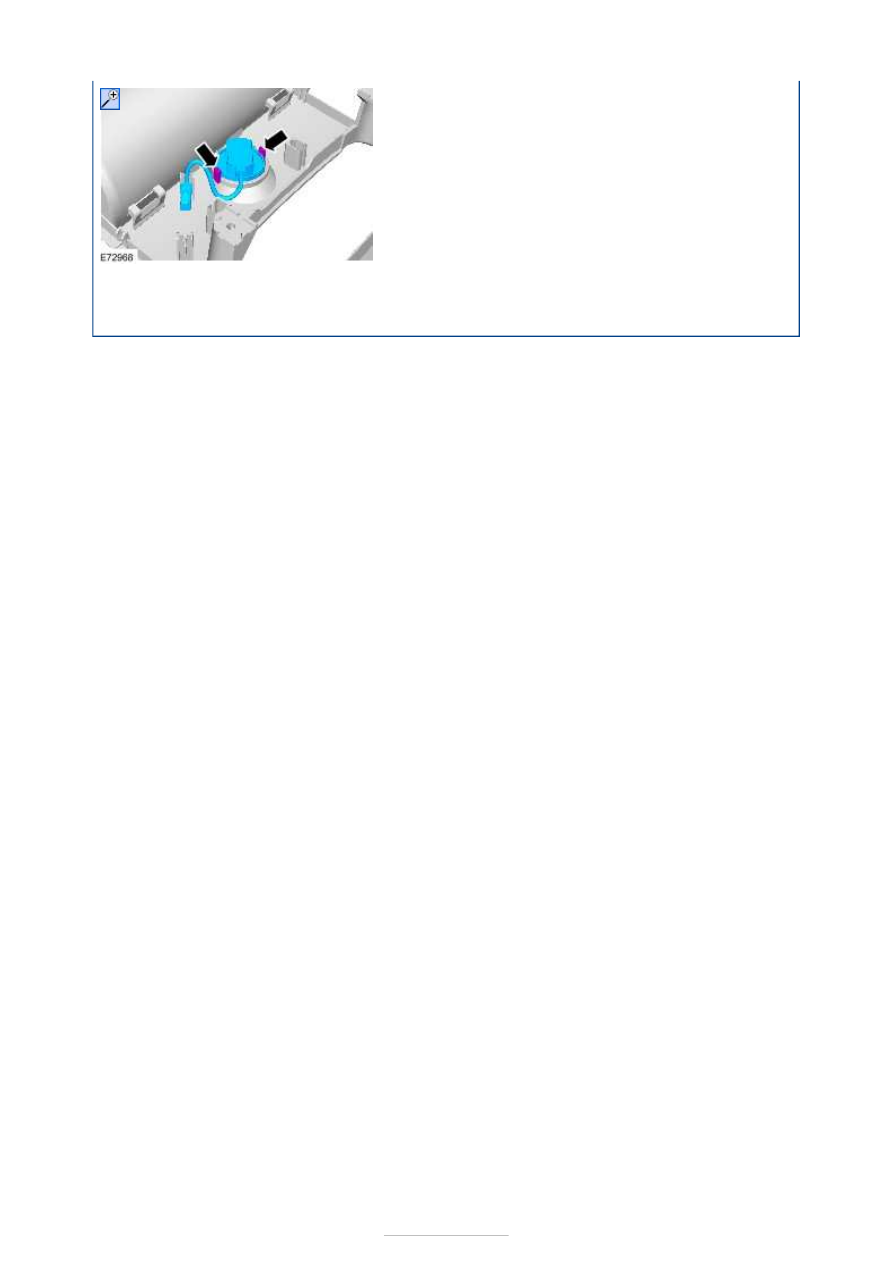

Information and Entertainment System -
Microphone

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

General Equipment

Removal

NOTE: Removal steps in this procedure may contain installation details.

Flat-bladed screwdriver

1. General Equipment:

Flat-bladed screwdriver



2. Torque: 2 Nm

3.





Installation

1. To install, reverse the removal procedure.



Information and Entertainment System -
Portable Support Electronics (PSE)
Module

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Vehicles with navigation system

All vehicles

1. Remove the navigation system digital versatile

disc (DVD) unit.

Refer to:

Navigation System Digital Versatile Disc

(DVD) Unit

 (415-01 Information and

Entertainment System, Removal and
Installation).

2.

3.

4.
