Ford Galaxy / Ford S-MAX. Manual - part 716

Parking Aid - Parking Aid Module

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

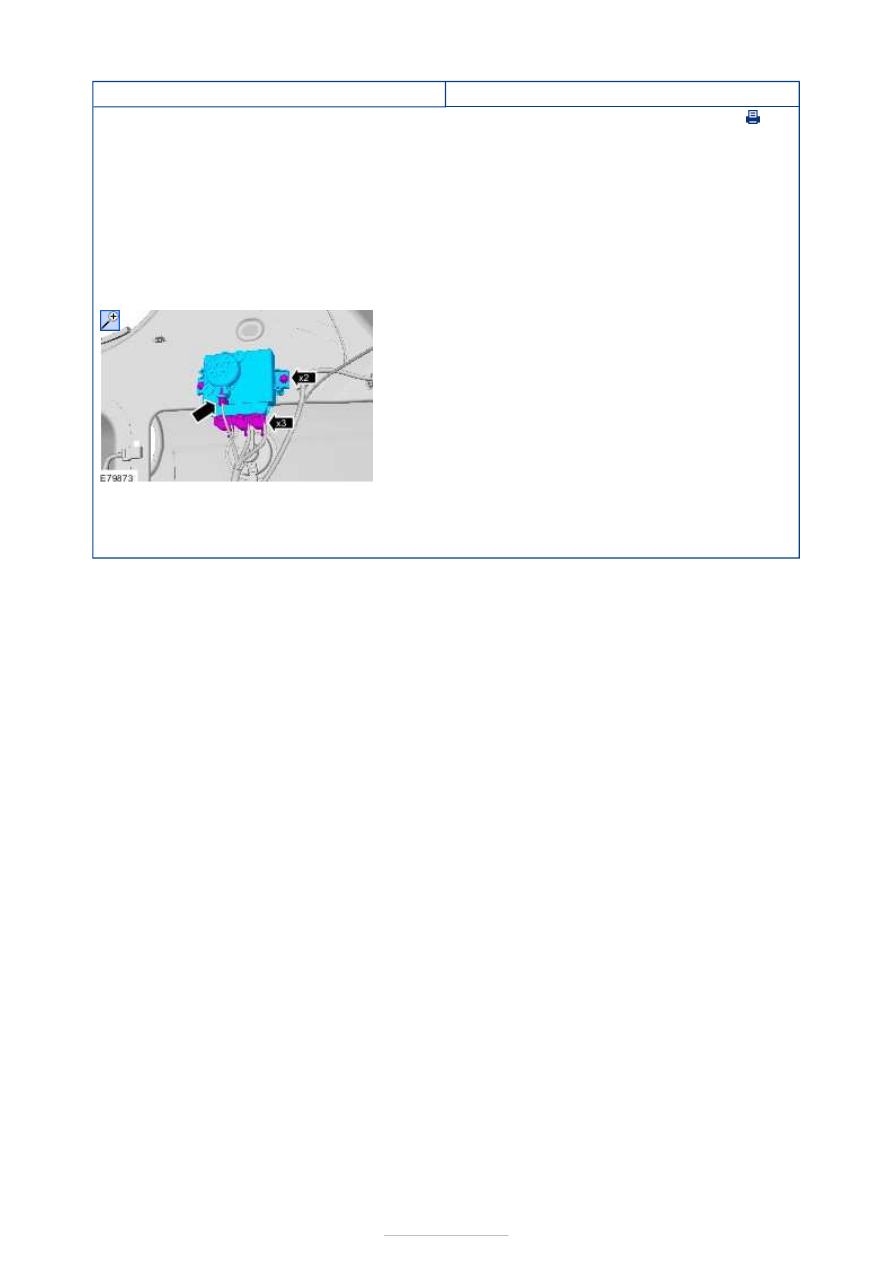

1. Remove the right-hand load space trim panel.

Refer to:

Loadspace Trim Panel - VIN Plate Body

Style Code: S

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

2.

1. To install, reverse the removal procedure.



Parking Aid - Front Parking Aid Sensor

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

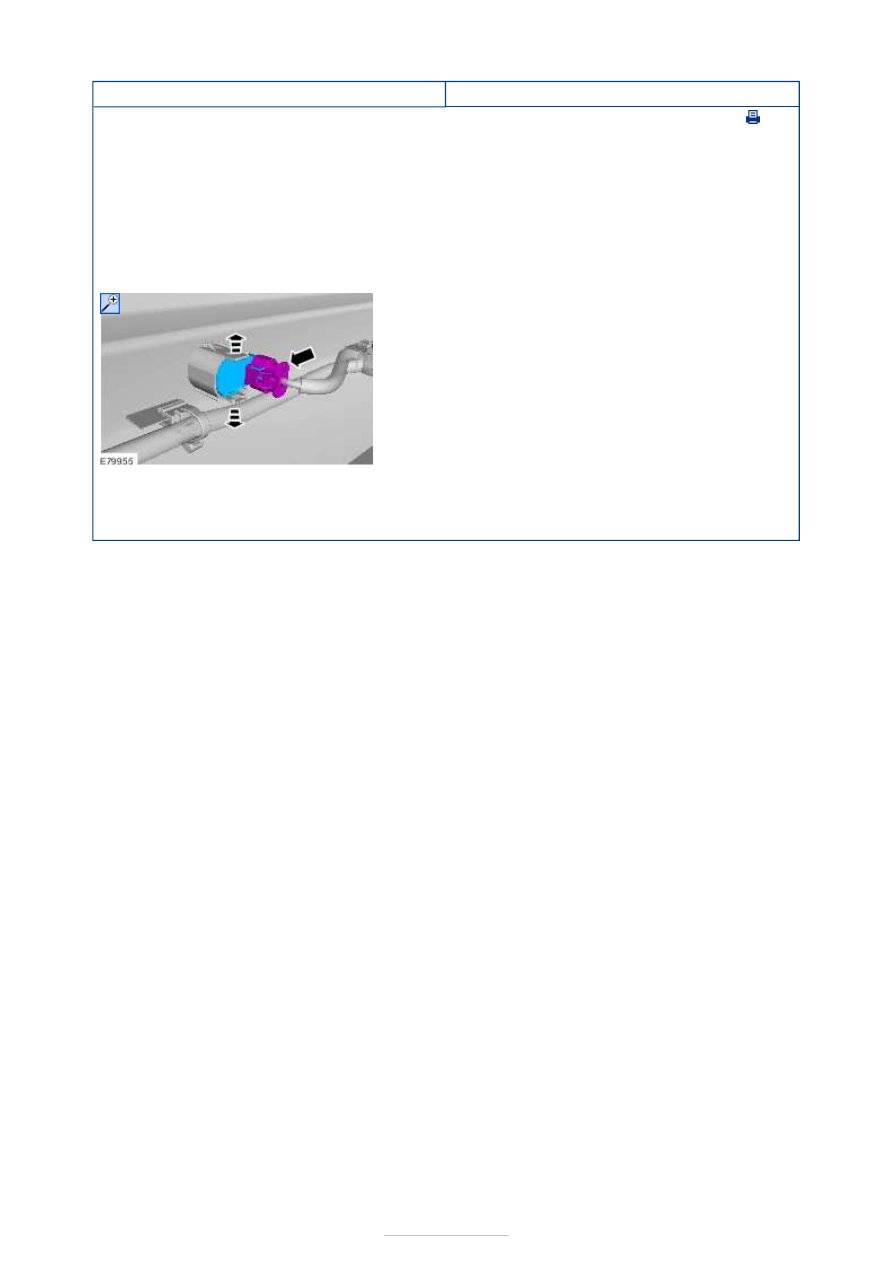

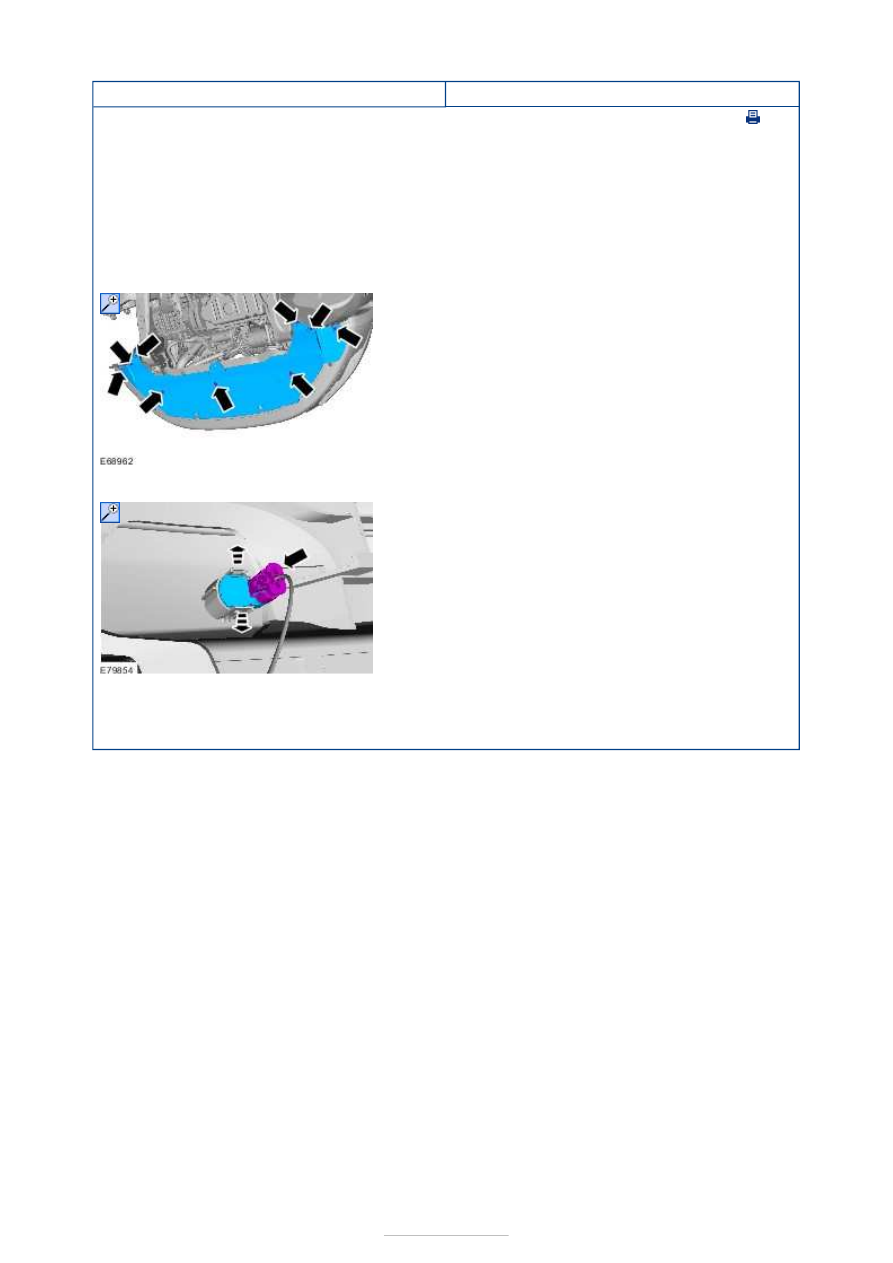

1. Raise and support the vehicle.

Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

2.

3.

NOTE: If necessary remove bumper cover.

4.

1. To install, reverse the removal procedure.





Parking Aid - Rear Parking Aid Sensor

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1. Raise and support the vehicle.

Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

2.

1. To install, reverse the removal procedure.



Charging System - General Information -
Charging System

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Diagnosis and Testing

Refer to Wiring Diagrams Section 414-02, for schematic and connector
information.

General Equipment

Principles of Operation

The charging system for this vehicle is composed of a generator combined with a generator
control module.

The generators for some variants are equipped with pulleys with built in reverse rotation
clutches. These pulleys allow the generator armature to free-wheel during sudden engine
deceleration so smoothing the reduction in charge rate output. This also reduces the load
changes on the accessory drive belt.

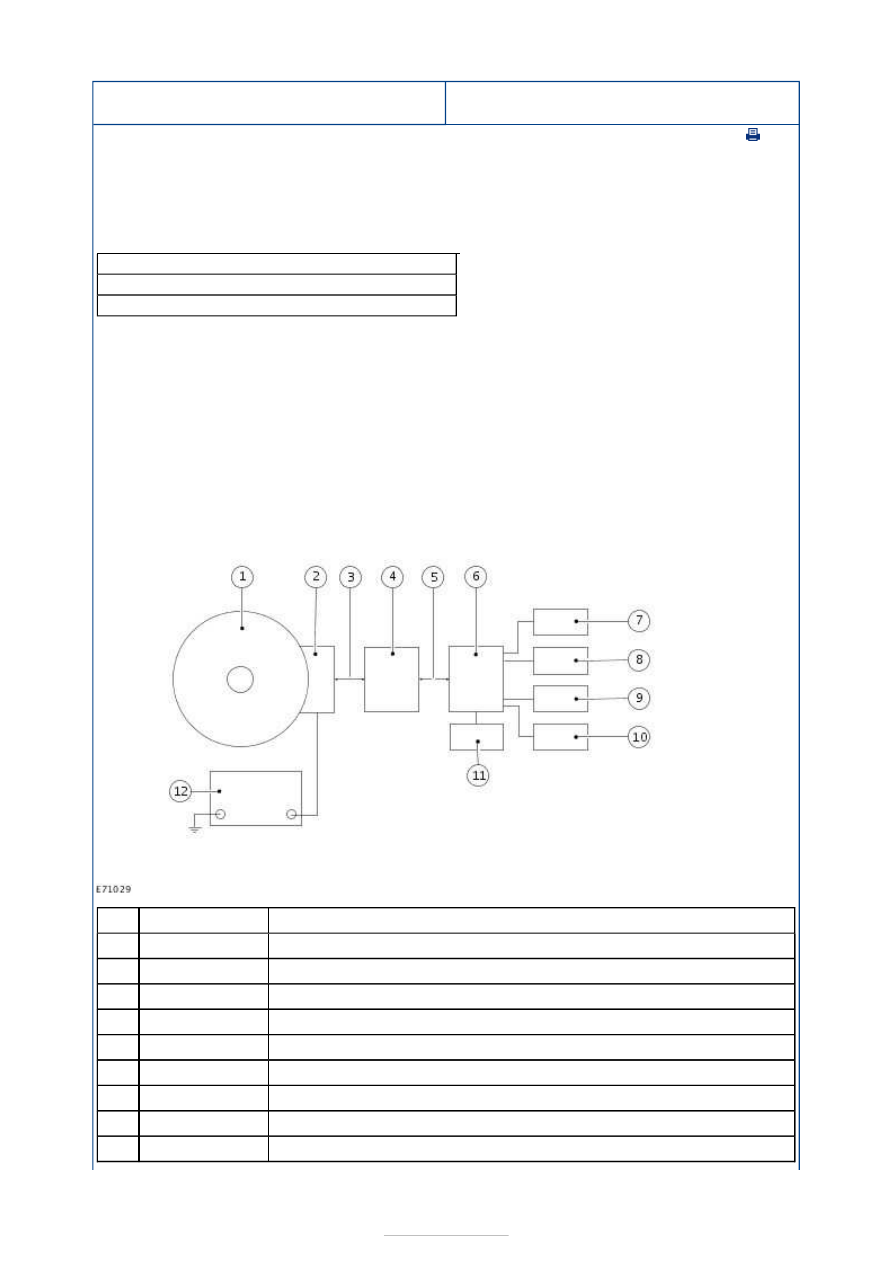

Charging Control



Description

Generator

Generator control module

Local interconnect network (LIN) communication

Powertrain control module (PCM)

Control area network (CAN) communication

General electronic module (GEM)

Heated front screen

Heated rear screen

Heated mirrors

Ford approved diagnostic tool
Surface charge dissipation unit (SCD²)
Micro390 battery tester

Item

1

2

3

4

5

6

7

8

9



Part Number

-

-

-

-

-

-

-

-

-

-
