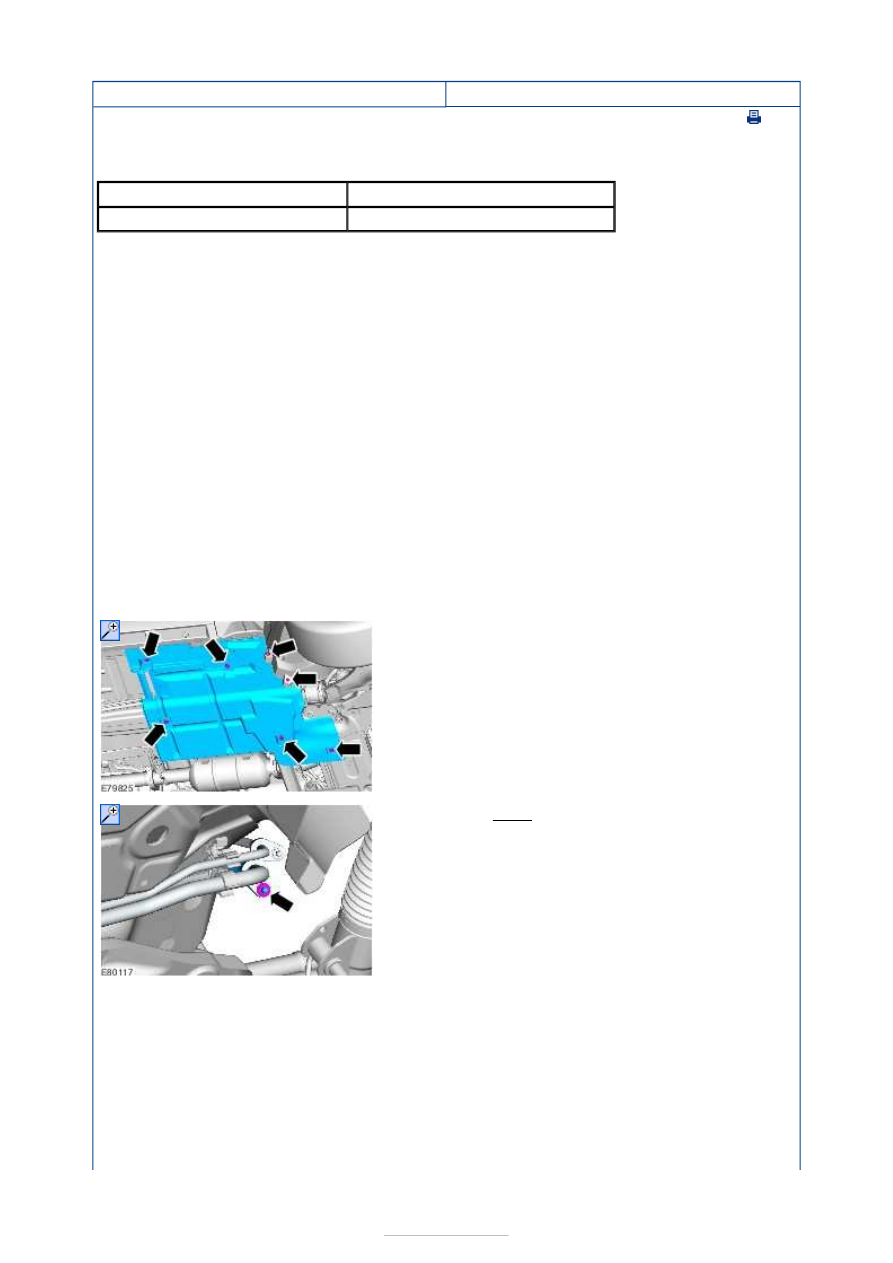

Climate Control - Evaporator Outlet Line

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Materials

Removal

NOTE: Removal steps in this procedure may contain installation details.

Vehicles with additional air conditioning system

All vehicles

Name

Specification

Compressor Oil - Air Conditioning WSH-M1C231-B / 6U7J-M1C231-AA

1. Carry out the air conditioning (A/C) system

recovery procedure.

Refer to:

Air Conditioning (A/C) System

Recovery, Evacuation and Charging

 (412-00

Climate Control System - General Information,
General Procedures).

2. Remove the right-hand head lamp unit.

Refer to:

Headlamp Assembly

 (417-01 Exterior

Lighting, Removal and Installation).

3. Raise vehicle.

Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

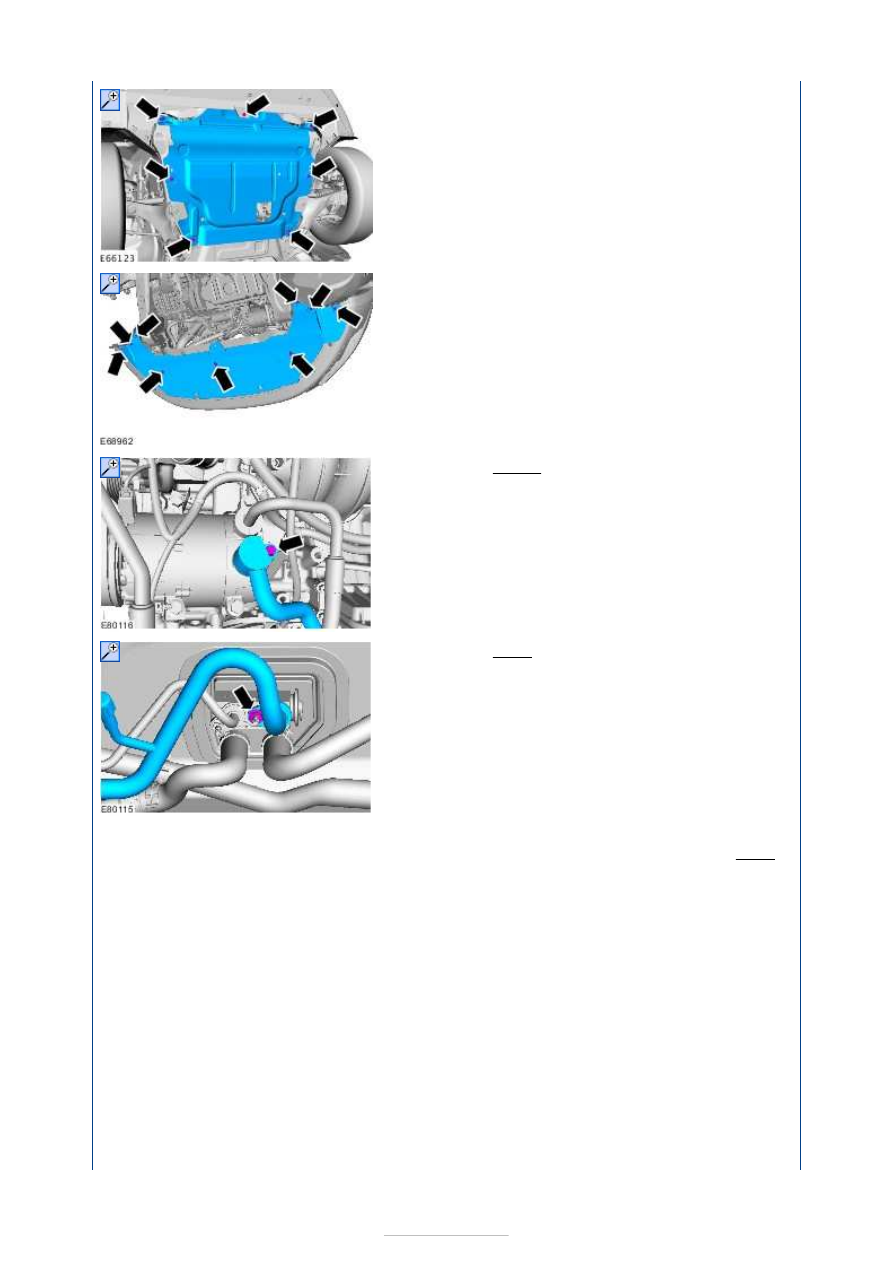

4.

5. Torque: 8 Nm

6.





7.

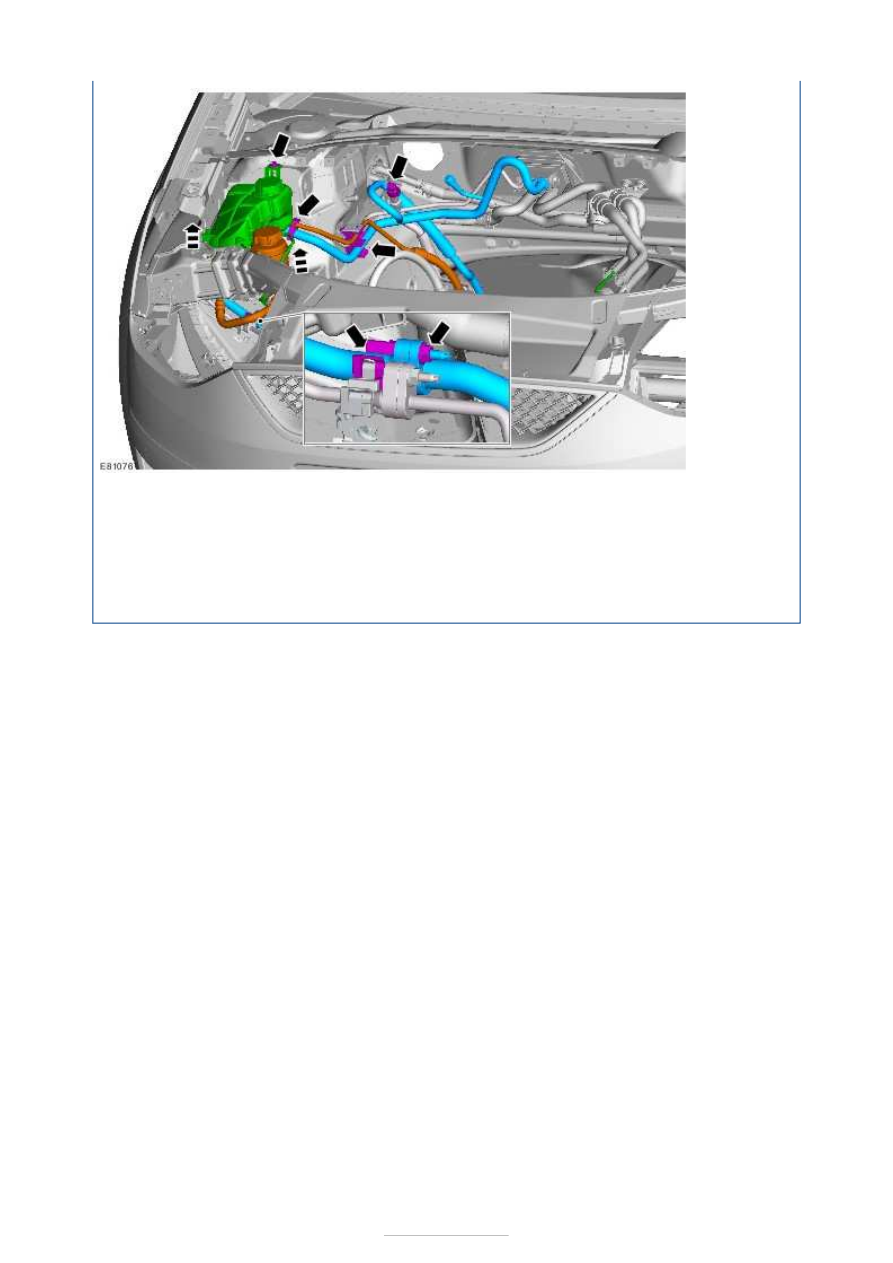

8. Torque: 24 Nm

9. Torque: 8 Nm

10. Torque:

8 Nm









Installation

1. Coat the O-rings on the refrigerant lines.

Material:

Compressor Oil - Air Conditioning

(WSH-M1C231-B / 6U7J-M1C231-AA)



2. To install, reverse the removal procedure.



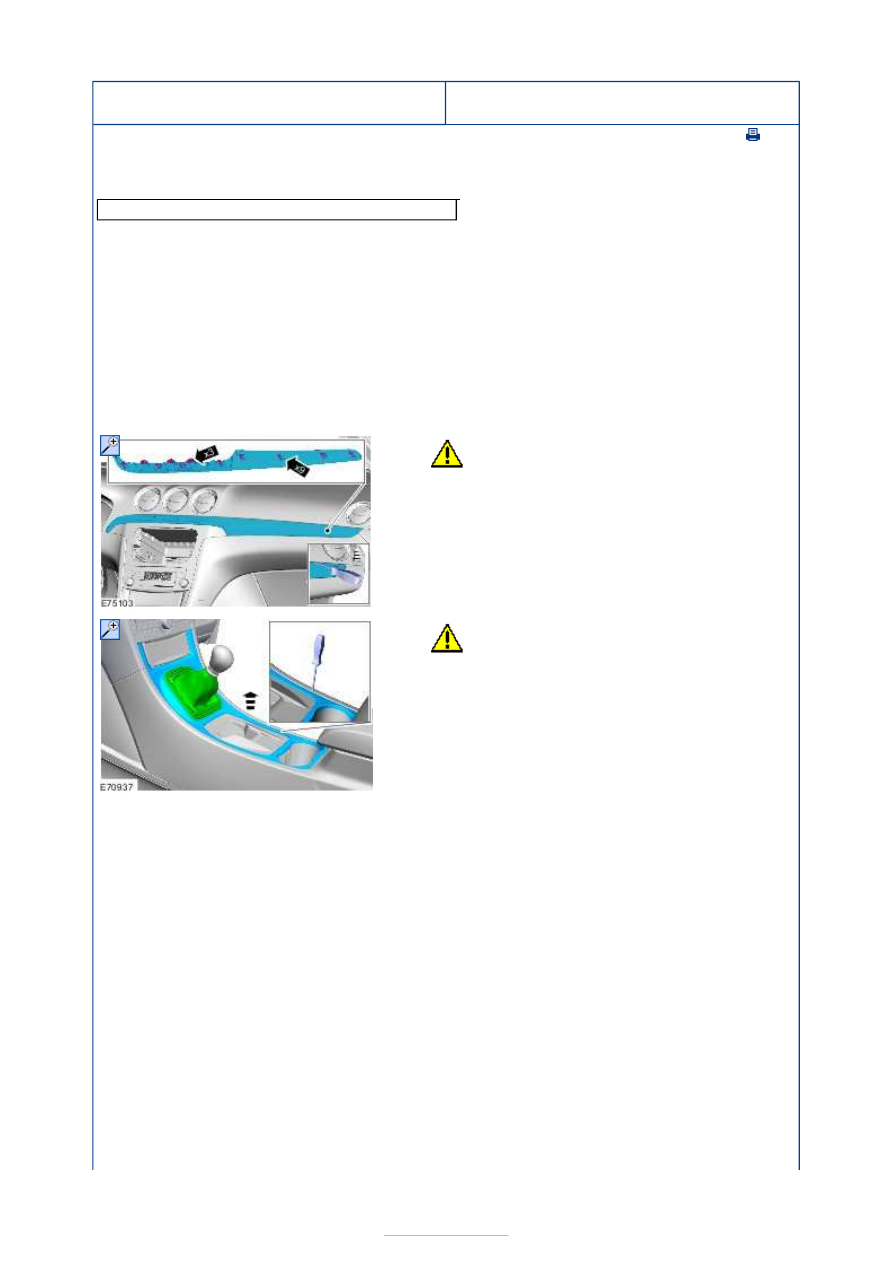

Climate Control - Center Register Air
Discharge Temperature Sensor

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

General Equipment

Removal

Vehicles built up to 05/2007

Schlitzschraubendreher

1. Remove the audio unit.

Refer to:

Audio Unit - Vehicles Built Up To:

05/2007

 (415-01 Information and Entertainment

System, Removal and Installation).
Refer to:

Audio Unit - Vehicles With: Travel Pilot

EX

 (415-01 Information and Entertainment

System, Removal and Installation).

2.

CAUTION: Use suitable packing material

to prevent damage to the component.

General Equipment:

Schlitzschraubendreher



3.

CAUTION: Use suitable packing material

to prevent damage to the component.

General Equipment:

Schlitzschraubendreher



4.
