Ford Galaxy / Ford S-MAX. Manual - part 658

Climate Control System - General
Information - Contaminated Refrigerant
Handling

S-MAX/Galaxy 2006.5 (02/2006-)



Print



General Procedures

1.

CAUTION: Any R134a or R12 refrigerant

which is contaminated with unsuitable
refrigerant should be extracted only by
means of a suitable servicing unit designed
for the purpose of collecting and storing
contaminated refrigerant, so that the spread
to other vehicles can be prevented.

Use refrigerant identification equipment to check
that there is contaminated refrigerant in the air
conditioning system.

2. Inform the customer about the additional costs

involved to repair the system because of the
contamination.

3. Extract the contaminated refrigerant.

Climate Control - Specifications

S-MAX/Galaxy 2006.5 (02/2006-)



Print



A/C compressor

Description

A/C compressor (vehicles with 2.0L Duratec-HE (MI4), 1.8L Duratorq-TDCi

(Lynx), 2.0L Duratorq-TDCi (DW) engines)

Visteon

VS16

A/C compressor (vehicles with 2.5L Duratec-ST (VI5) engine)

Zexel KC88

Climate Control - Air Distribution and
Filtering

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Description and Operation

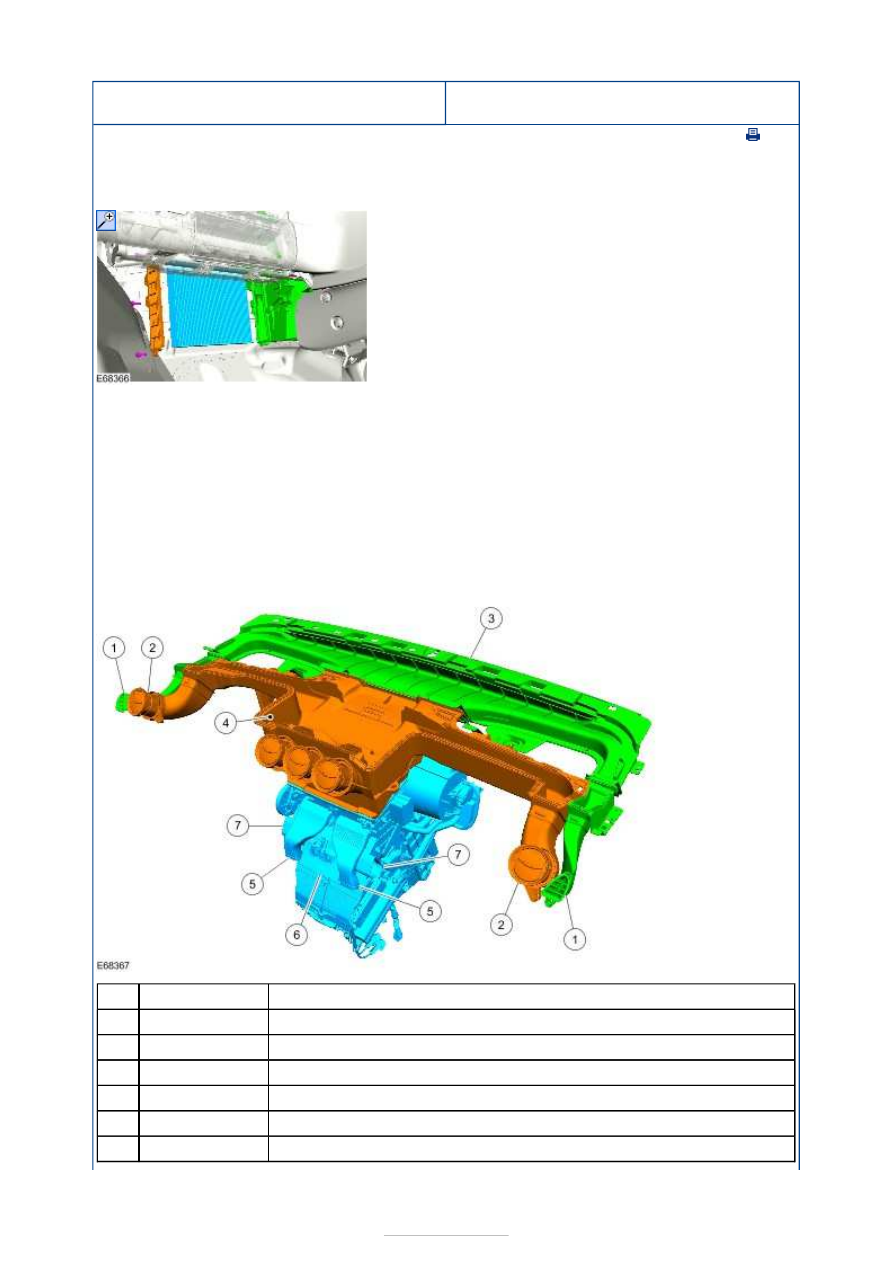

Pollen filter

The fresh air flowing into the vehicle through the air inlet housing passes through a pollen
filter which is located on the left-hand side of the climate control housing (LHD and RHD)
and removes pollen and dust particles measuring 0.003 mm or more.

The pollen filter must be changed at intervals in accordance with the service schedule.

A special production pollen filter is installed in the factory, and this must be cut through
when the filter is changed. The service pollen filter is flexible and can be pushed together
during installation or removal.

Air distribution, instrument cluster



Description

Air ducts, side window demister vents

Air ducts, side vents (adjustable)

Air ducts, demister vents

Center register duct

Air ducts, B-pillars

Air duct, middle/rear footwell

Item

1

2

3

4

5

6





Part Number

-

-

-

-

-

-

-

Air ducts, front footwell

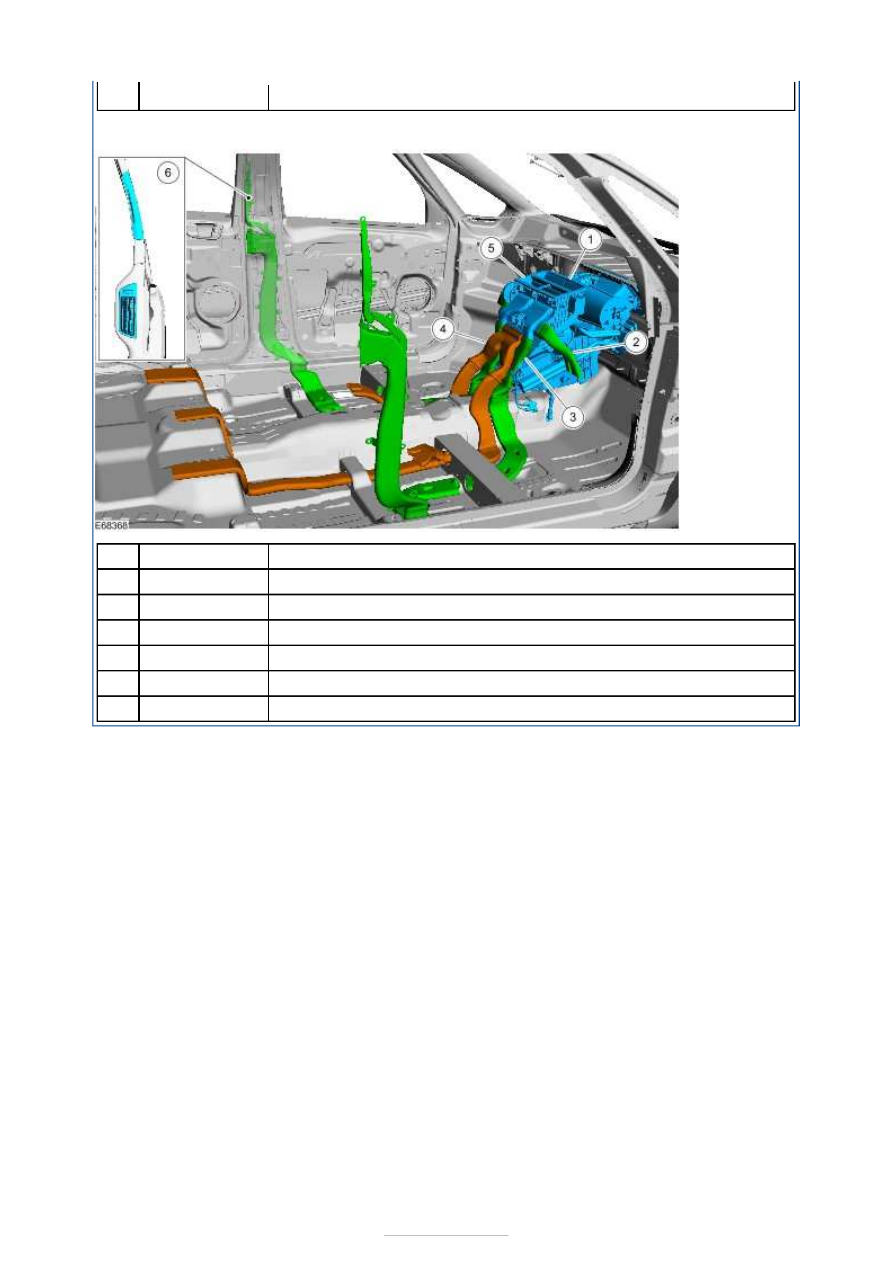

Air distribution, passenger compartment



Description

Air duct, demister vents

Air ducts, front footwell

Air ducts, B-pillars

Air ducts, middle/rear footwell

Center register duct

Outlet vents, B-pillars

7

Item

1

2

3

4

5

6

-



Part Number

-

-

-

-

-

-
