8. Remove the lint-free cloth.

9. Torque: 9 Nm

10.







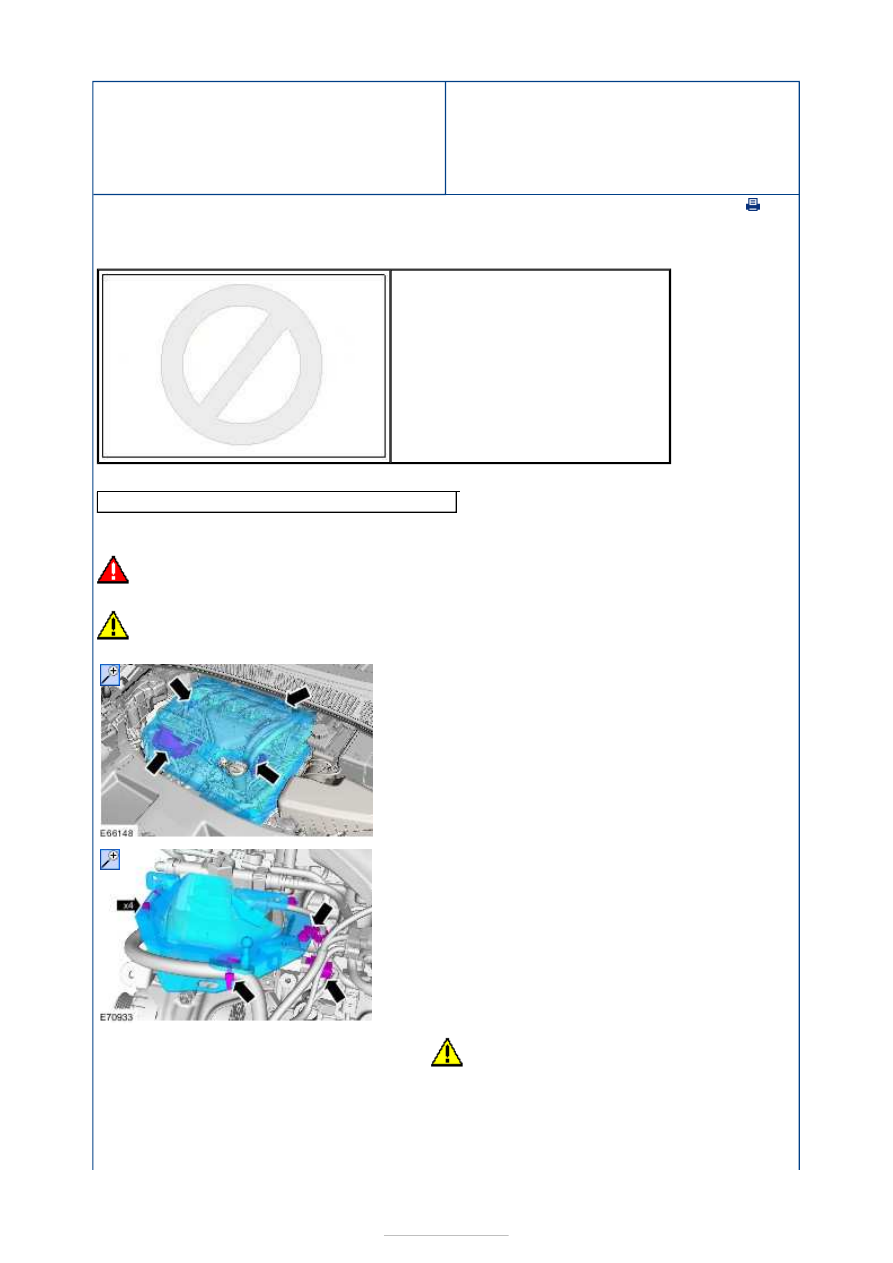

Fuel Tank and Lines - 2.0L Duratorq-TDCi
(85kW/115PS) - DW/2.0L Duratorq-TDCi
(100kW/136PS) - DW/2.0L Duratorq-
TDCi (103kW/140PS) - DW, Emission
Requirements: Stage IV - Fuel Filter
Element

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

General Equipment

Removal

WARNING: Refer to:

Diesel Fuel System Health and Safety Precautions

 (100-00

General Information, Description and Operation).

CAUTION: Make sure that the ignition key is removed.

NOTE: Removal steps in this procedure may contain installation details.

310-110A
Hand Pressure Pump with Adapter Kit

Fluid container

1.

2.

3.

CAUTION: Use lint free cloth.

Protect the generator to prevent contamination.

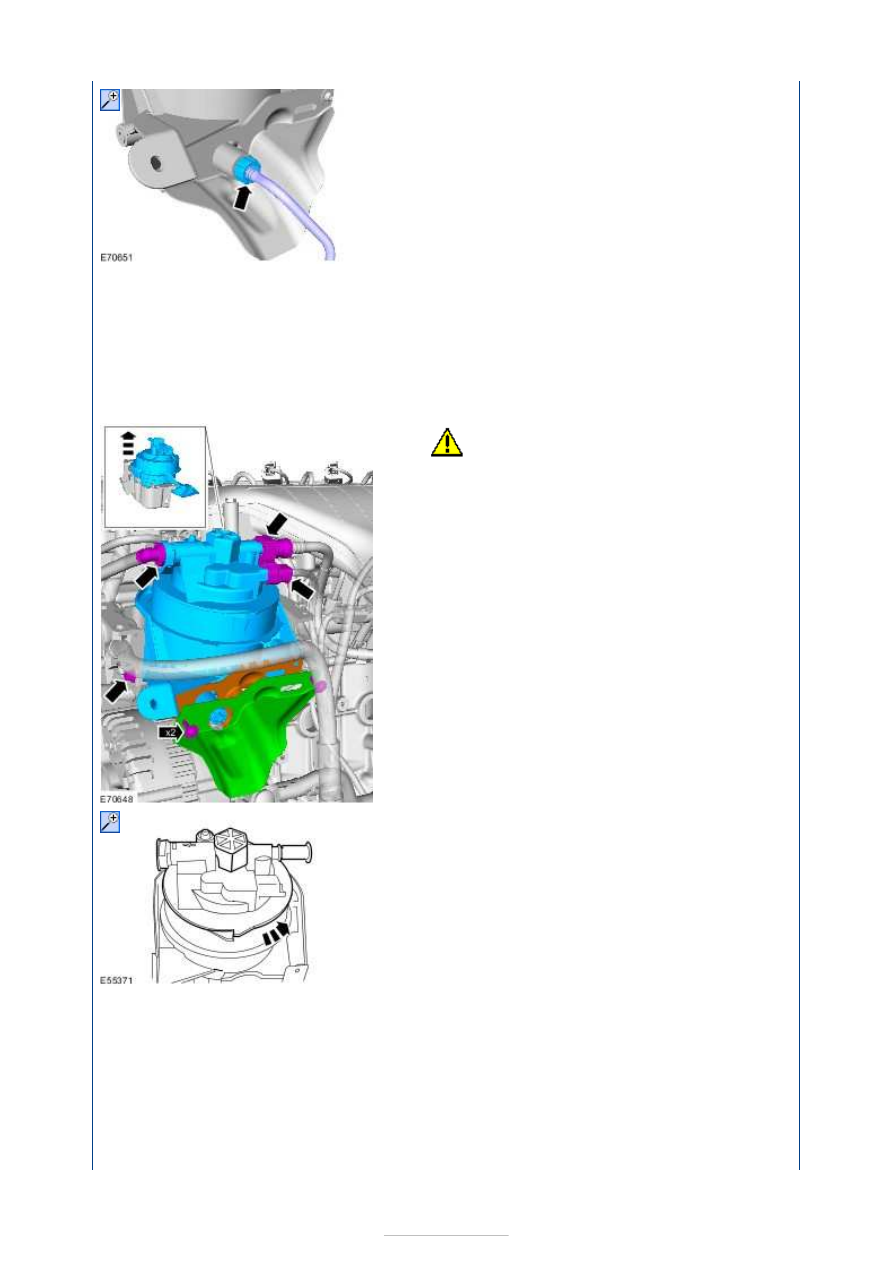

4. Using a suitable length of fuel resistant tube,

drain the fuel filter.







General Equipment:

Fluid container



5. Clean the fuel filter and surrounding areas.

Refer to:

Fuel Injection Component Cleaning



(303-04E Fuel Charging and Controls - 2.0L
Duratorq-TDCi (85kW/115PS) - DW/2.0L
Duratorq-TDCi (100kW/136PS) - DW/2.0L
Duratorq-TDCi (103kW/140PS) - DW, Emission
Requirements: Stage IV, General Procedures).

6.

CAUTION: Make sure that all openings

are sealed. Use new blanking caps.

Refer to:

Quick Release Coupling

 (310-00 Fuel

System - General Information, General
Procedures).

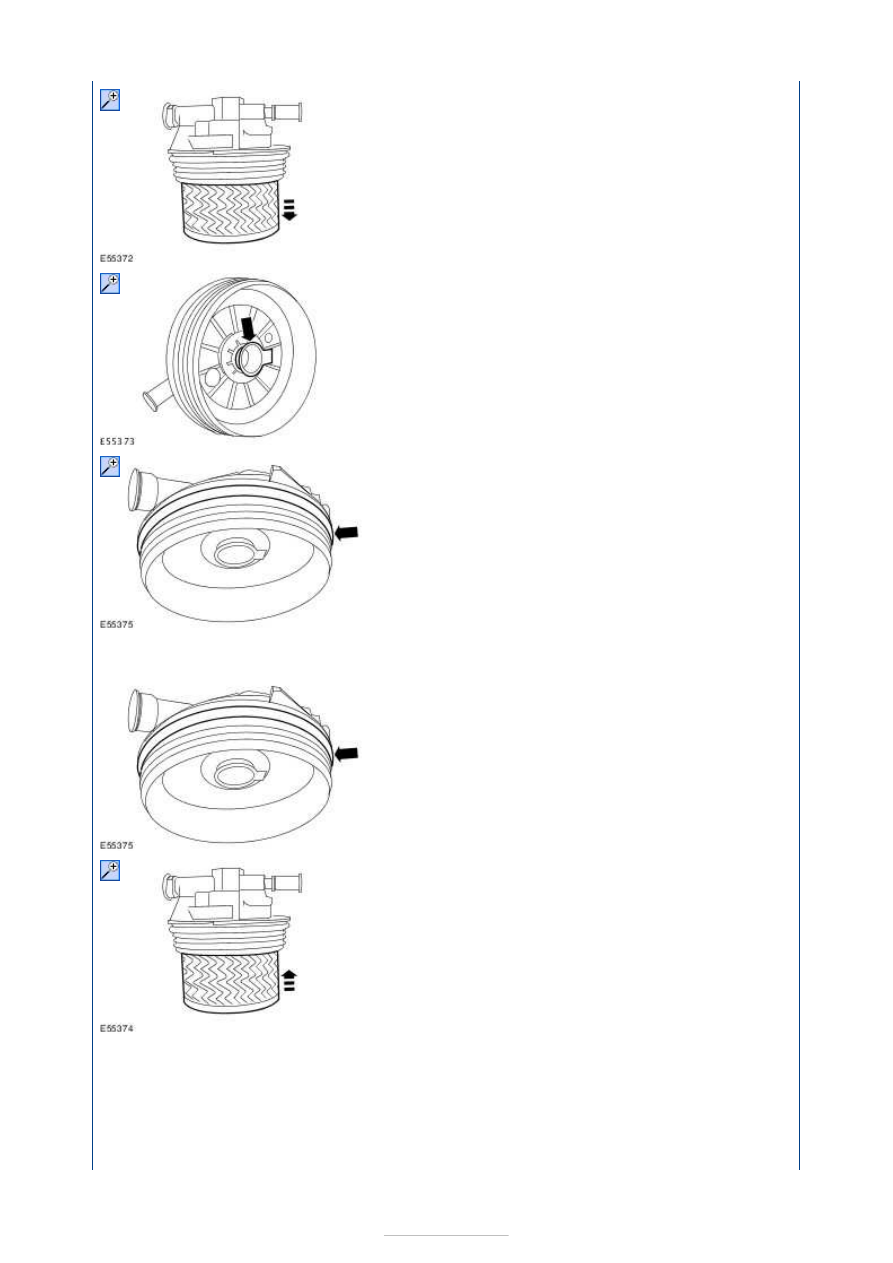

7.

8.







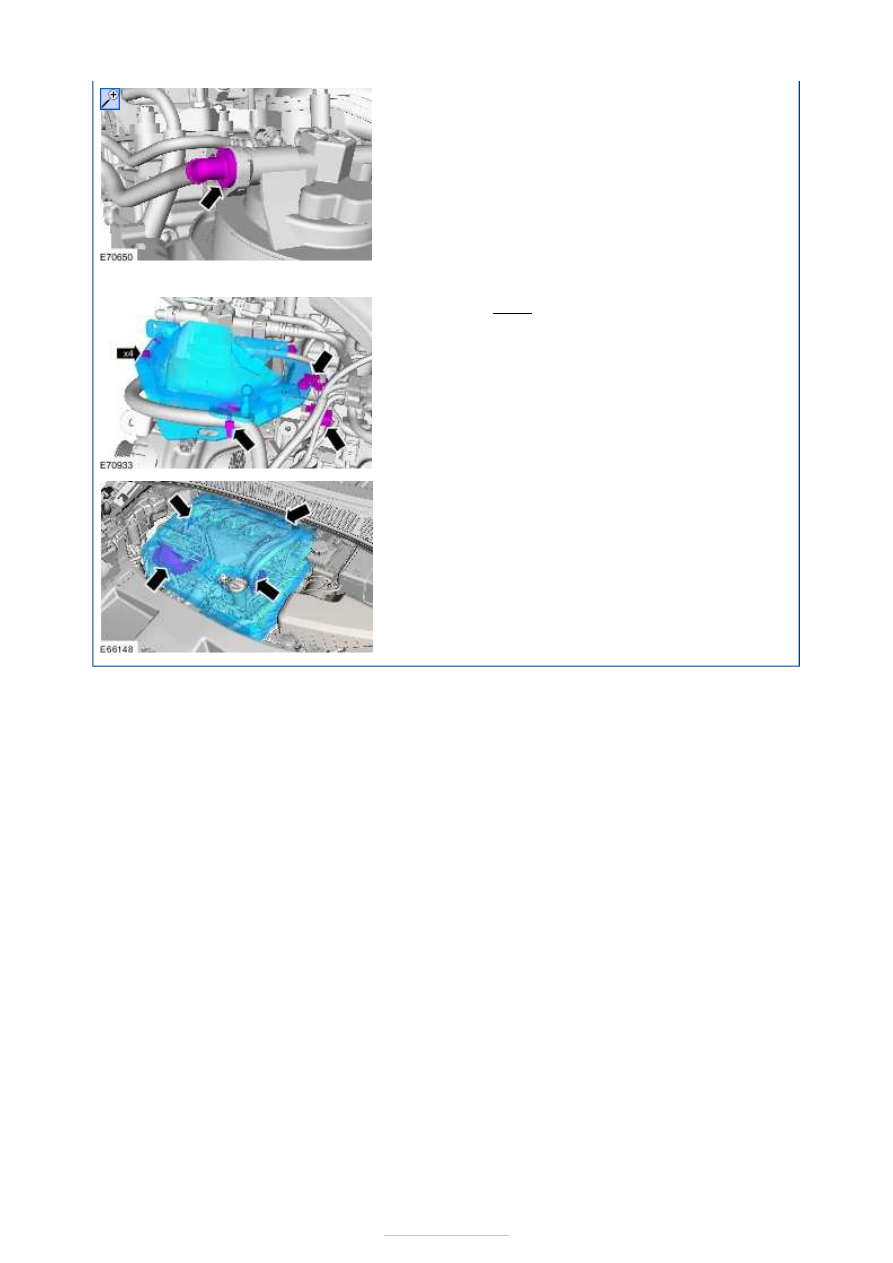

Installation

9.

10.

1.

2.

3.
