7. The roller bearing must not be lubricated.

Special Tool(s):

308-113



8.

NOTE: Make sure that new components are
installed.

2.

NOTE: The component has a left-hand
thread.

Torque:

25 Nm

9. The roller bearing must not be lubricated.

Special Tool(s):

307-028











Manual Transmission/Transaxle - Vehicles
With: 6-Speed Manual Transaxle - M66 -
Differential—2.2L Duratorq-TDCi
(129kW/175PS) - DW

S-MAX/Galaxy 2006.5 (02/2006-)



Print



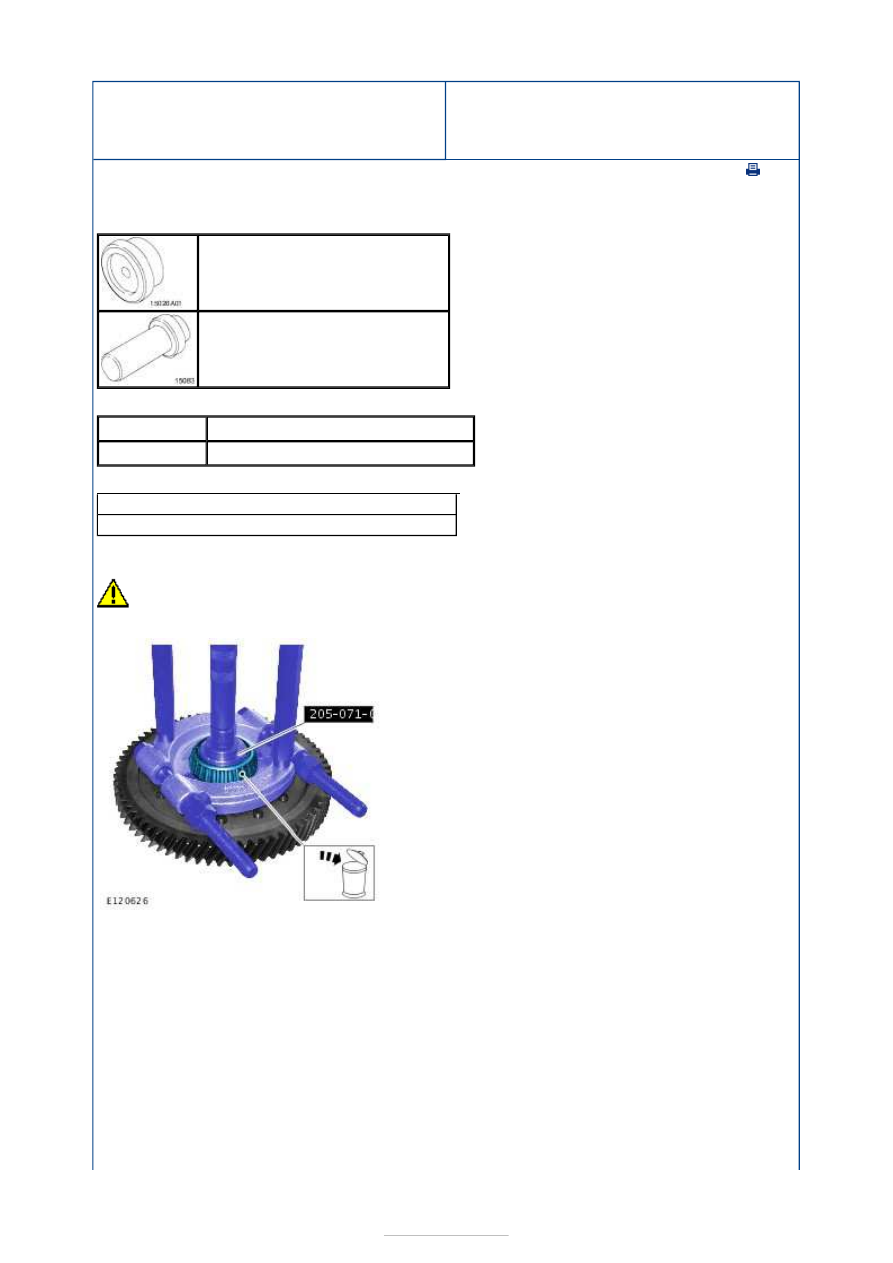

Disassembly and Assembly of Subassemblies

Special Tool(s)

Materials

General Equipment

Disassembly

CAUTION: Use vise jaw protectors.

205-071-01
Adapter for 205-071 (Thrust Pad)

205-252
Installer, Wheel Hub Seal

Name

Specification

Grease CB-CS WSD-M1C234-A / 4U7J-M1C234-AA

Bearing separator
Hydraulic press

1. Clamp the differential in a vise.

2. Special Tool(s):

205-071-01



General Equipment:

Bearing separator



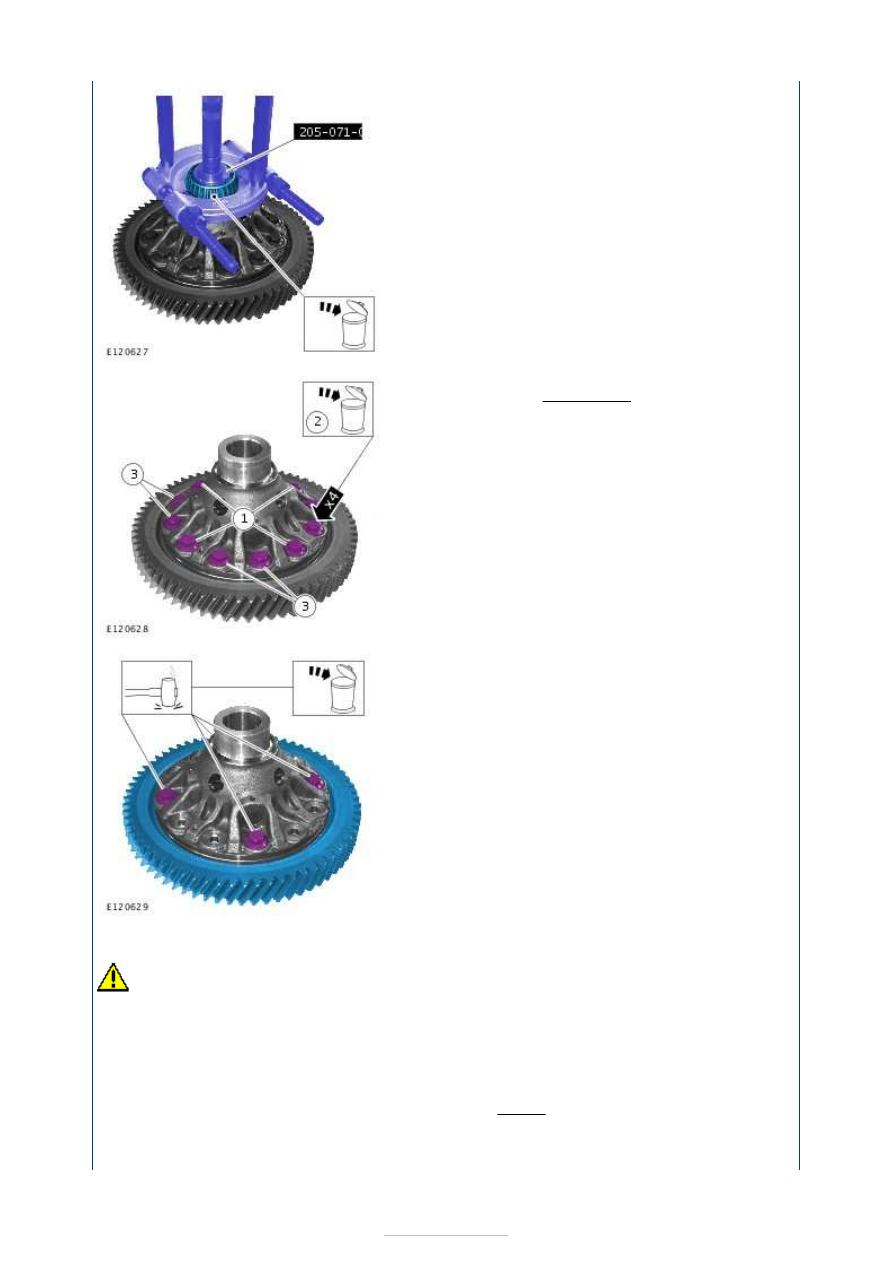

3. Special Tool(s):

205-071-01



General Equipment:

Bearing separator









Assembly

CAUTION: Use vise jaws protectors.

4. Remove the following items:

1. Loosen: Four turn(s)
2.
3. Save four bolts for reassembly the ring

gear.

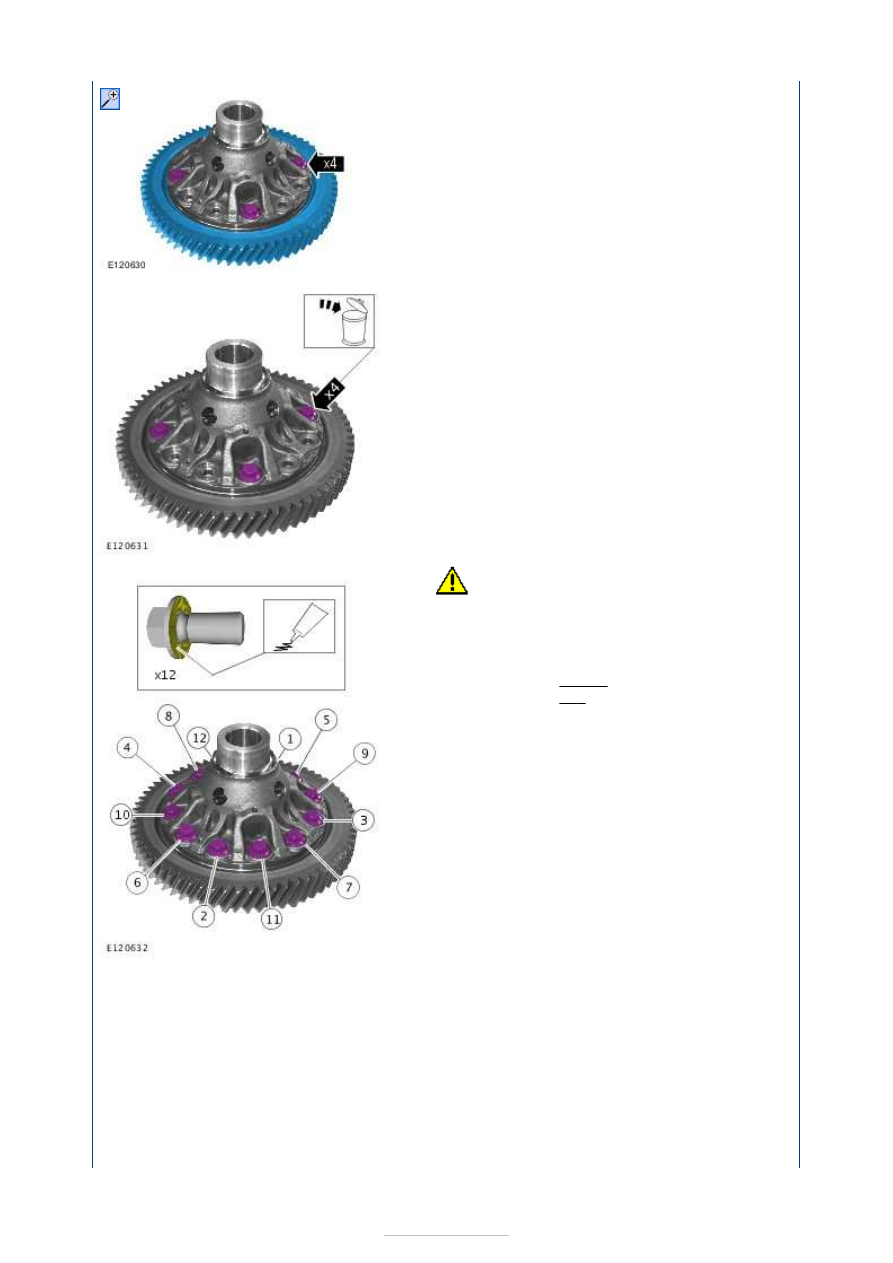

5.

6. Clamp the differential in a vise.

7.

NOTE: Make sure that the mating faces are
clean and free of foreign material.

Install the four bolts saved during disassembly.

Torque:

50 Nm







8.

9.

CAUTION: Make sure that new bolts are

installed.

Material:

Grease CB-CS (WSD-M1C234-A /

4U7J-M1C234-AA)



Torque:



50 Nm
90°

Stage 1:
Stage 2:

10.

NOTE: Make sure that a new component is
installed.

The roller bearing must not be lubricated.

Special Tool(s):

205-252



General Equipment:

Hydraulic press
