damage the bearing.

Special Tool(s):

205-071-01



2.

NOTE: Make sure that a new
component is installed.

The roller bearing must not be lubricated.

3. Special Tool(s):

308-046



General Equipment:

Hydraulic press





Manual Transmission/Transaxle - Vehicles
With: 6-Speed Manual Transaxle - M66 -
3rd-4th Gear Output Shaft

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Disassembly and Assembly of Subassemblies

Special Tool(s)

Materials

General Equipment

205-071-01
Adapter for 205-071 (Thrust Pad)

205-295
Remover, Bearing (Main Tool)

308-095
Installer, Input Shaft Bearing

308-112
Installer, Output Drive Flange Seal

308-196
Collet for 205-295

308-605
Installer, Input Shaft Seal

308-798
Installer Bearing Cup

Name

Specification

Transmission Oil 75W FE WSS-M2C200-D2 / 7U7J-M2C200-BA

Bearing separator
Hydraulic press















Disassembly

Puller

1. Special Tool(s):

205-295

,

308-196



2.

1.

NOTE: The component has a left-hand
thread.

3. General Equipment:

Puller



General Equipment:

Bearing separator



4.

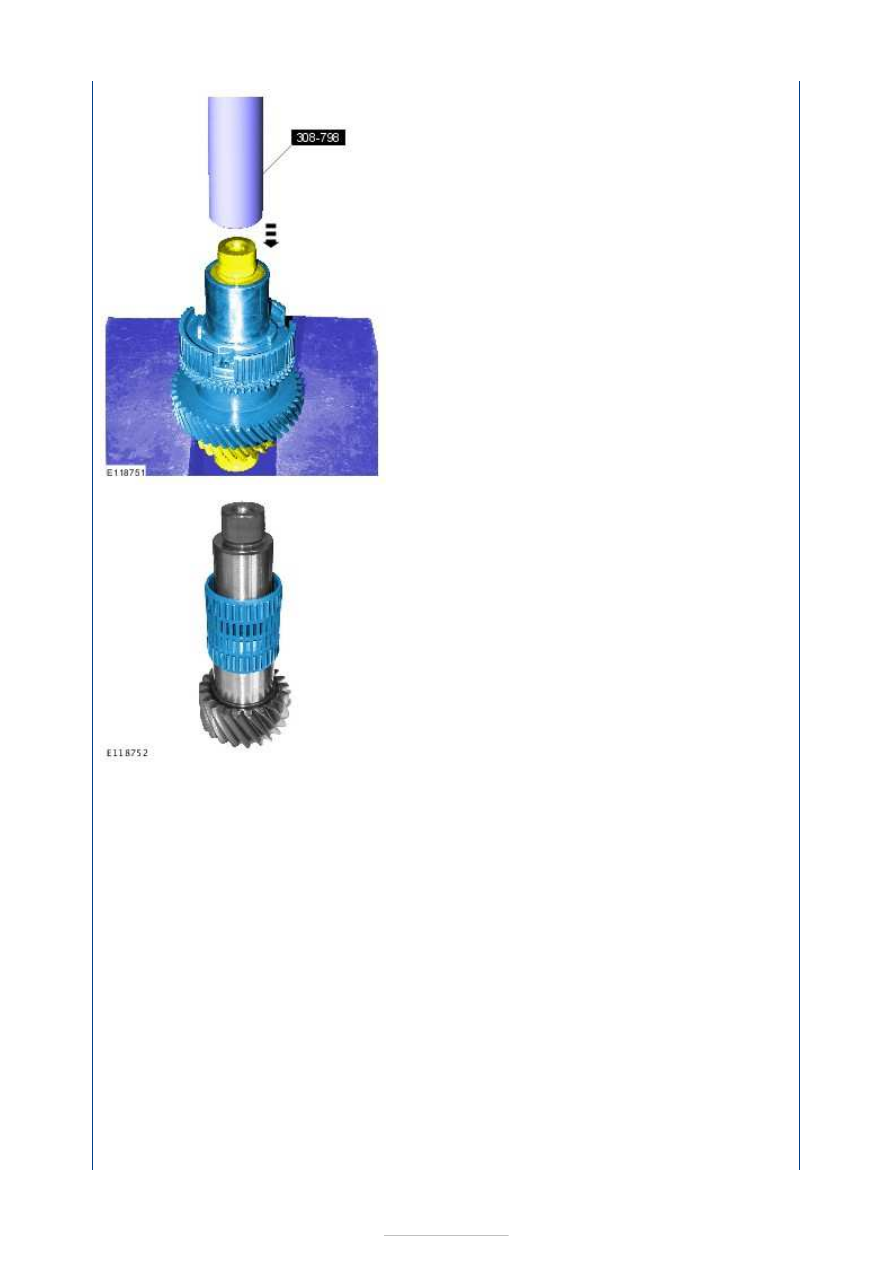

5. Special Tool(s):

308-798



General Equipment:

Hydraulic press











Assembly

6.

7. Material:

Transmission Oil 75W FE (WSS-

M2C200-D2 / 7U7J-M2C200-BA)
