Ford Galaxy / Ford S-MAX. Manual - part 559

Assembly

CAUTION: Use vise jaws protectors.

4. Remove the following items:

1. Loosen: Four turn(s)
2.
3. Save four bolts for reassembly the ring

gear.

5.

6. Clamp the differential in a vise.

7.

NOTE: Make sure that the mating faces are
clean and free of foreign material.

Install the four bolts saved during disassembly.

Torque:

40 Nm

8.











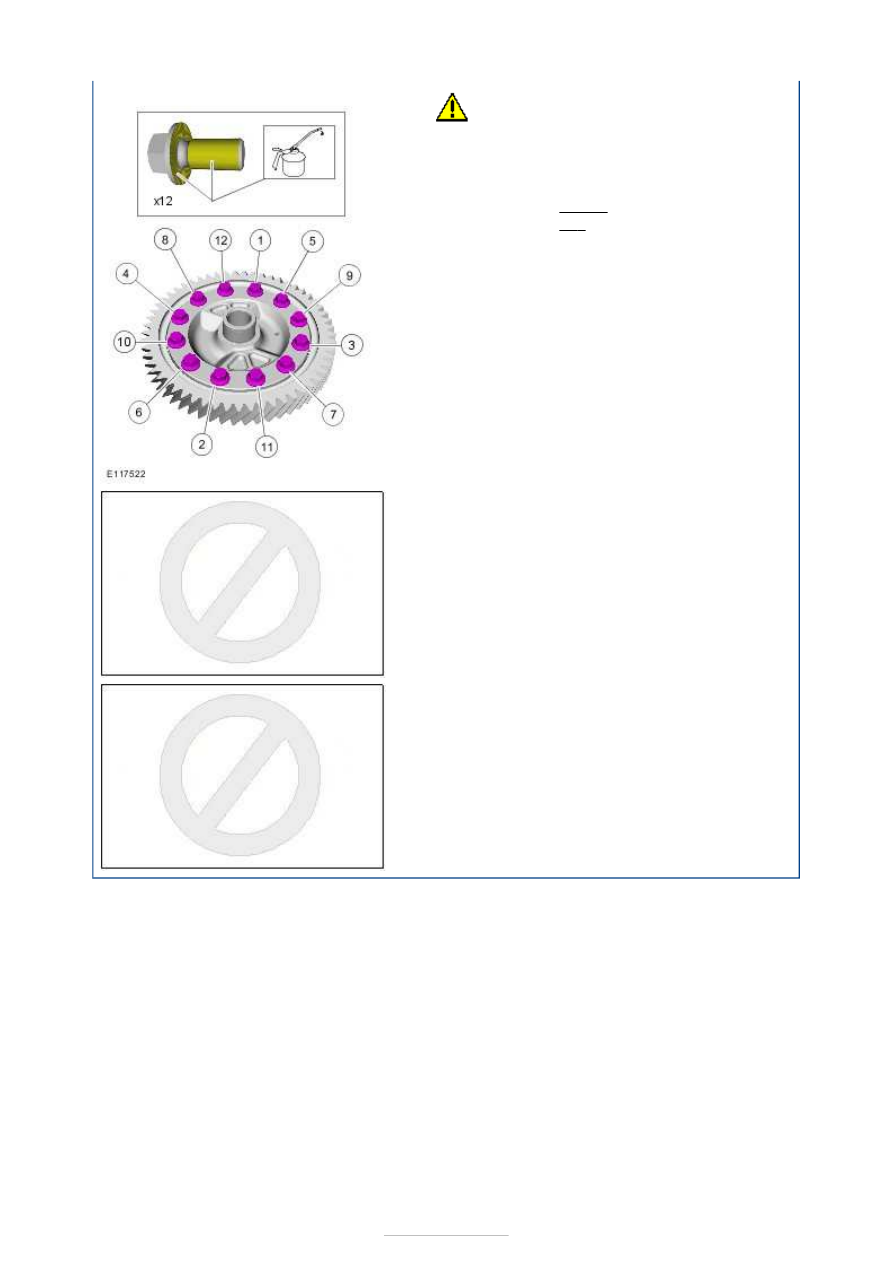

9.

CAUTION: Make sure that new bolts are

installed.

Material:

Transmission Oil 75W FE (WSS-

M2C200-D2 / 7U7J-M2C200-BA)



Torque:



40 Nm
70°

Stage 1:
Stage 2:

10.

NOTE: Make sure that a new component is
installed.

The roller bearing must not be lubricated.

Special Tool(s):

308-774



General Equipment:

Hydraulic press



11.

NOTE: Make sure that a new component is
installed.

The roller bearing must not be lubricated.

Special Tool(s):

308-774



General Equipment:

Hydraulic press









Manual Transmission/Transaxle - Vehicles
With: 6-Speed Manual Transaxle - M66 -
1st-2nd and 5th-6th Gear Output Shaft

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Disassembly and Assembly of Subassemblies

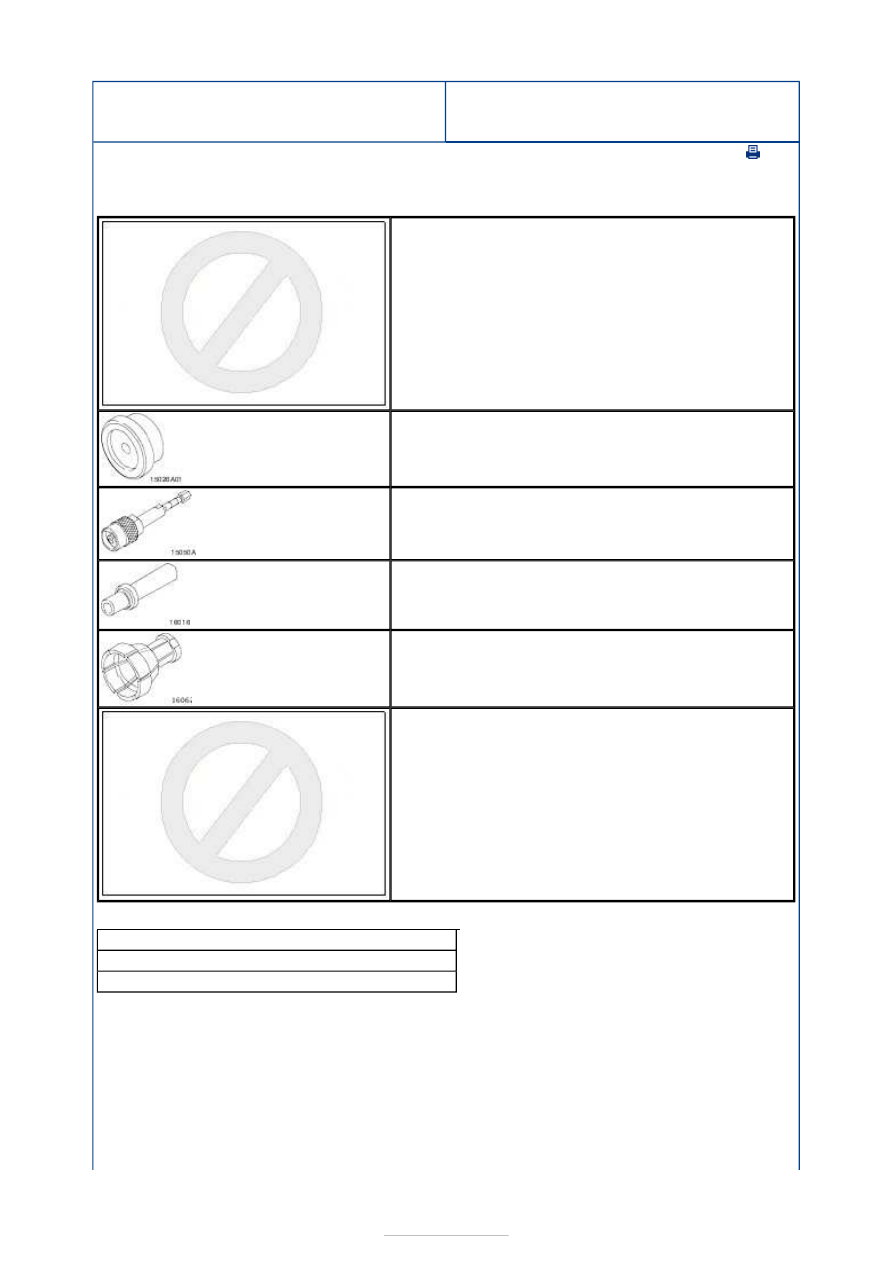

Special Tool(s)

General Equipment

Disassembly

205-046
Installer, Drive Pinion Seal

205-071-01
Adapter for 205-071 (Thrust Pad)

205-295
Remover, Bearing (Main Tool)

308-046
Installer, Transmission Extension Housing
Bushing/Seal

308-197
Collet for 205-295

308-798
Installer Bearing Cup

Bearing separator
Hot air gun
Hydraulic press

1.













Assembly

2. Special Tool(s):

308-798



General Equipment:

Hot air gun



3. Special Tool(s):

308-798



General Equipment:

Hydraulic press



General Equipment:

Bearing separator



4. Special Tool(s):

205-295

,

308-197



5.

NOTE: Make sure that a new component is
installed.

The roller bearing must not be lubricated.

Special Tool(s):

205-046



General Equipment:

Hydraulic press



6.

1.

CAUTION: Take extra care not to
