Ford Galaxy / Ford S-MAX. Manual - part 537

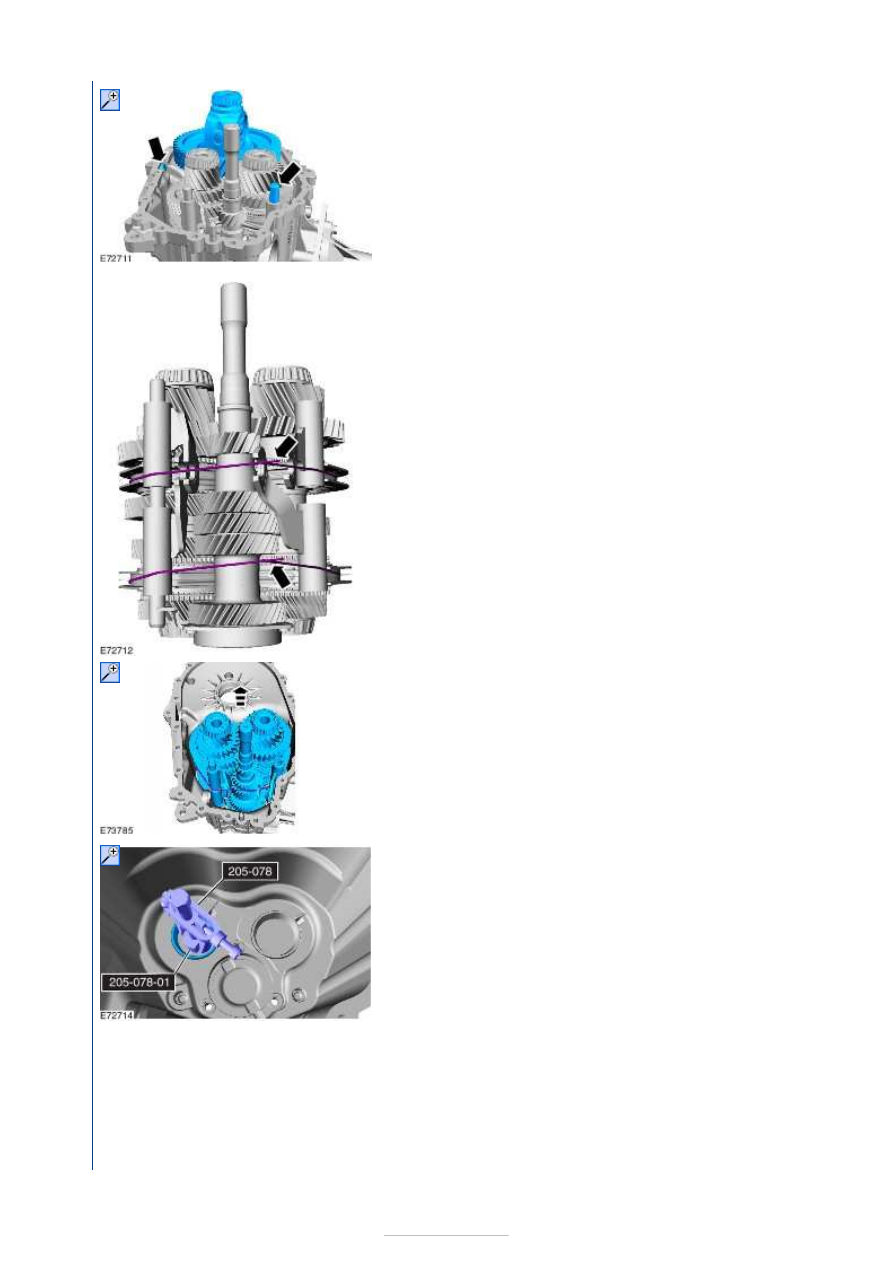

6.

7.

8. Special Tool(s):

205-078

,

205-078-01



9. Special Tool(s):

205-078

,

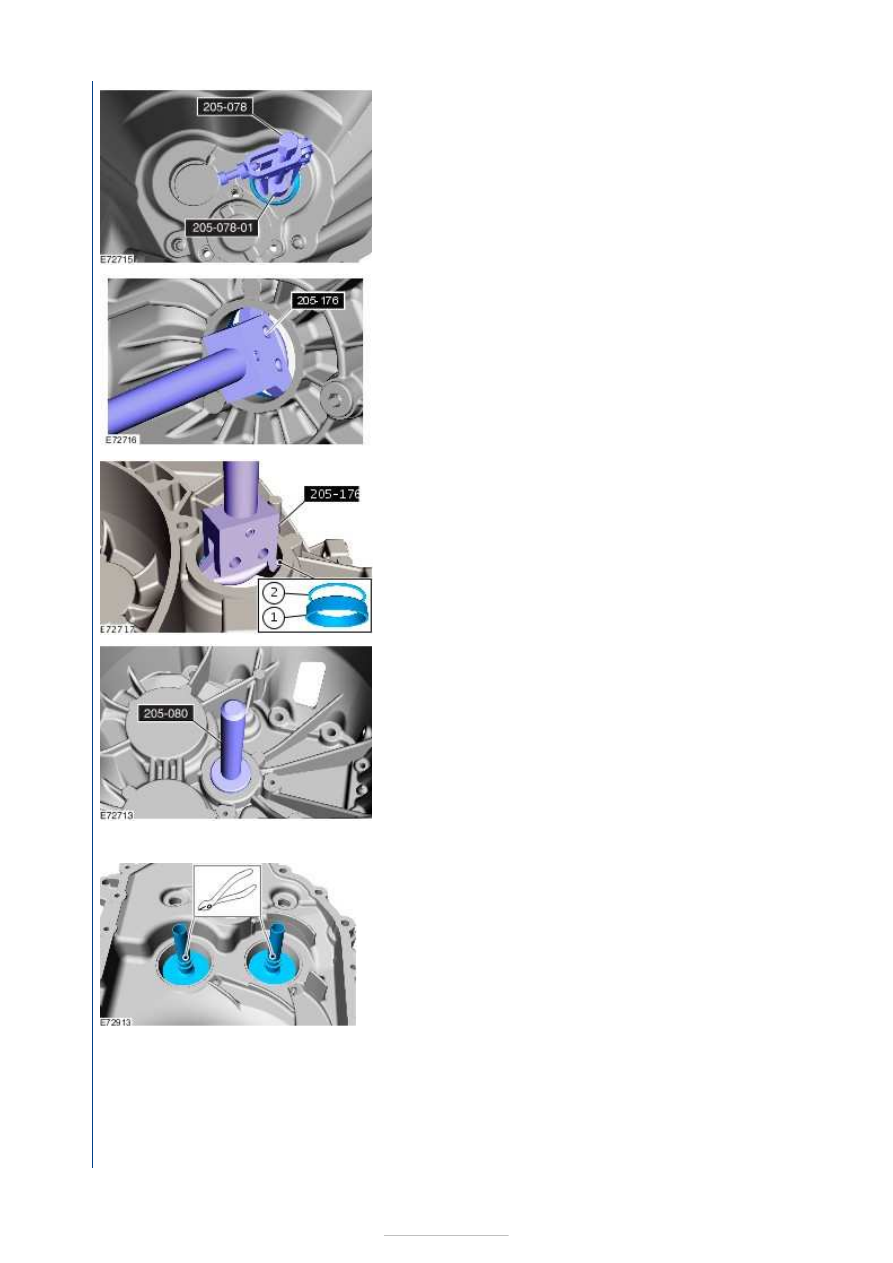

205-078-01











Vehicles built from 11/2005

All vehicles

10. Remove the differential bearing outer race.

Special Tool(s):

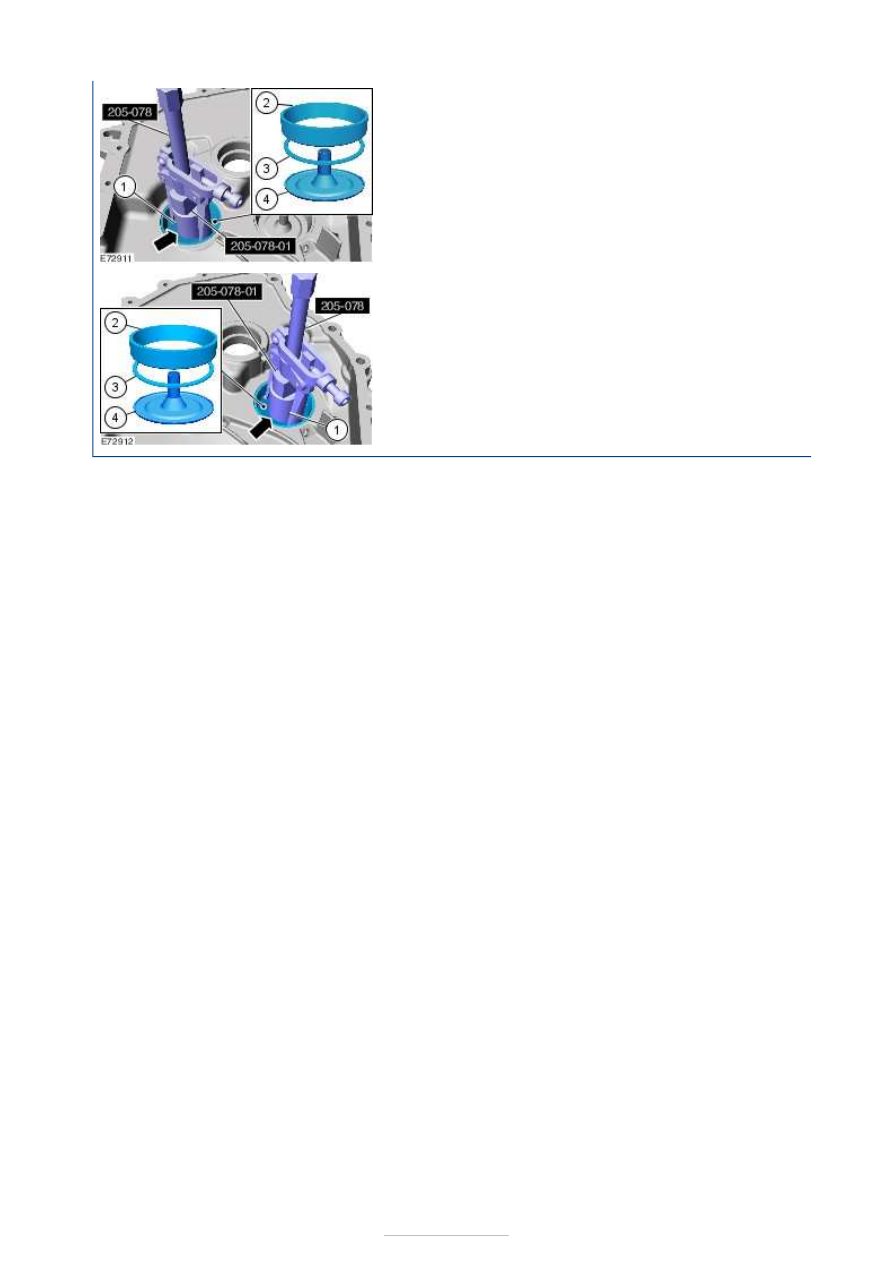

205-176



11. Remove the following items:

1. Differential bearing outer race

Special Tool(s):

205-176



2. Differential adjusting shim

12. Remove the following items:

Parallel roller bearing - input shaft

Special Tool(s):

205-080



Discard the input shaft radial oil seal.

13. Cut off the oil thrower.

14.

1. Use a suitable socket wrench.
2. Remove the output shaft bearing outer race.

Special Tool(s):

205-078

,

205-078-01













3. Remove the shim.
4. Discard the output shaft oil thrower.

15.

1. Use a suitable socket wrench.
2. Remove the output shaft bearing outer race.

Special Tool(s):

205-078

,

205-078-01



3. Remove the shim.
4. Discard the output shaft oil thrower.





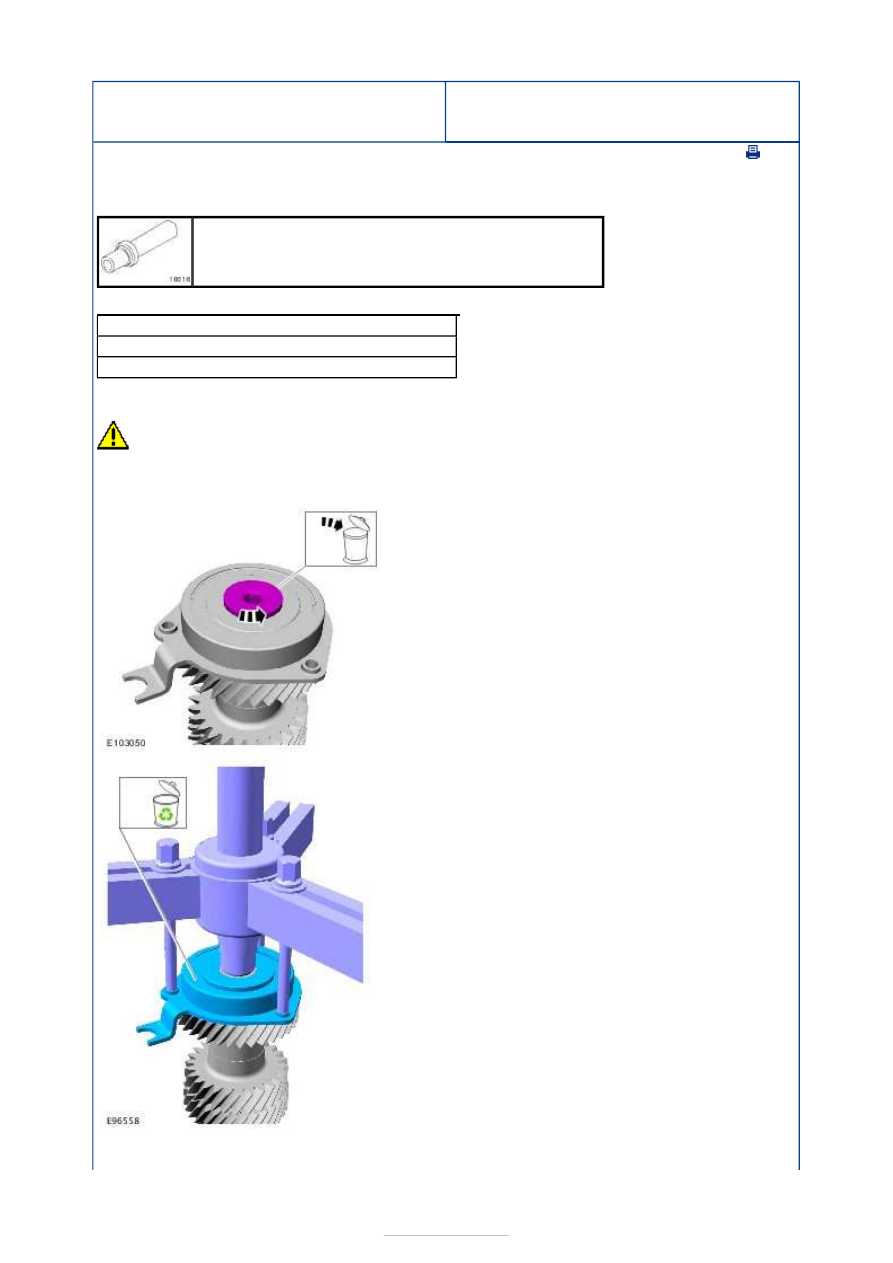

Manual Transmission/Transaxle - Vehicles
With: 6-Speed Manual Transaxle - MMT6 -
Input Shaft

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Disassembly and Assembly of Subassemblies

Special Tool(s)

General Equipment

Disassembly

CAUTION: Make sure vice jaw protectors are used.

308-046
Installer, Transmission Extension Housing Bushing/Seal

Bearing separator
Hydraulic press
Puller

1. Clamp the input shaft in a clamp.

2.

3. General Equipment:

Puller



4. General Equipment:

Hydraulic press
