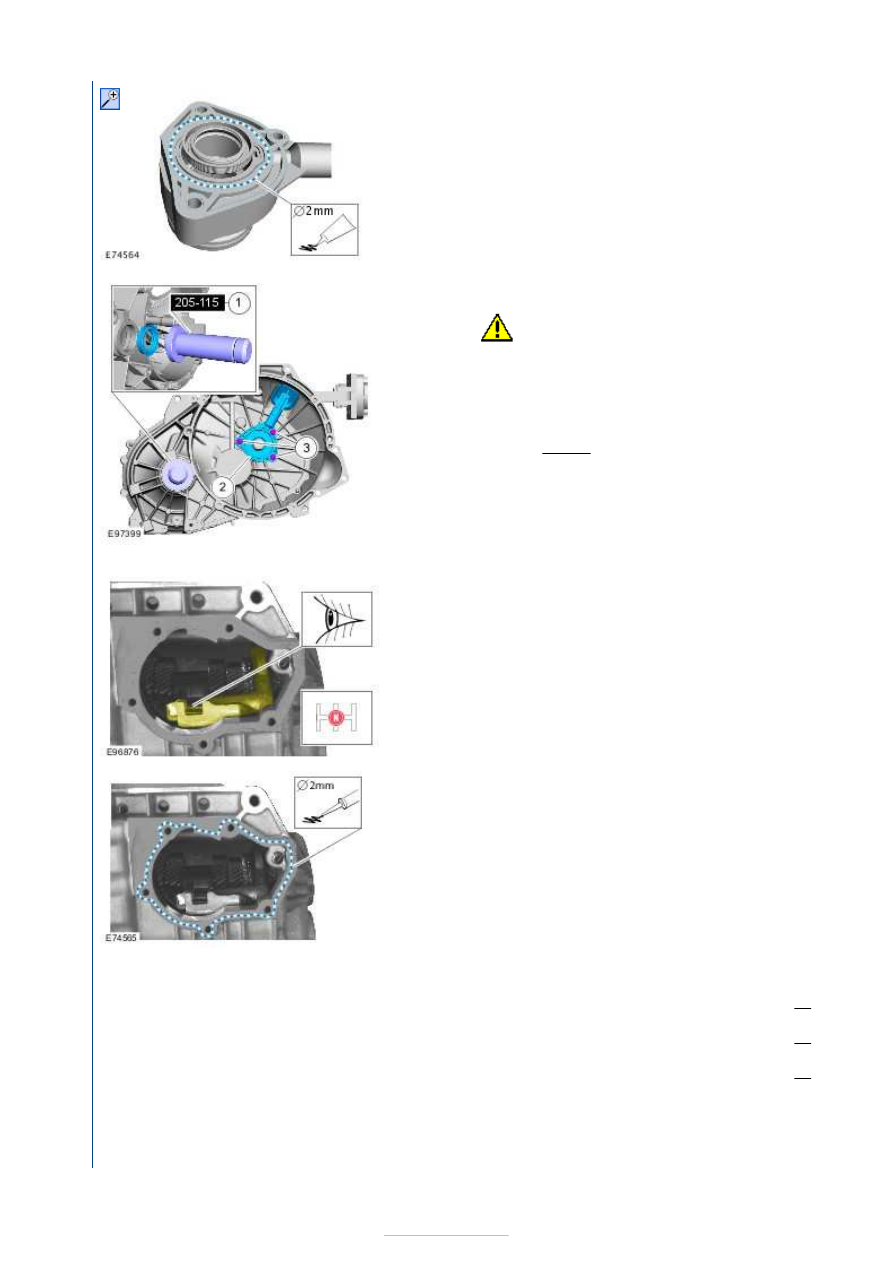

46. Install the following items:

1. Special Tool(s):

205-115



2.

CAUTION: Cover the input shaft splines

with adhesive tape to avoid damaging the
input shaft oil seal.
NOTE: Make sure that a new component is
installed.

3.

NOTE: Make sure that new bolts are installed.

Torque:

11 Nm

47. Remove the adhesive tape from the input shaft splines.

48.

49. Material:

Flange Sealant - Anaerobic LR (WSK-M2G348

A5 / 2U7J-M2G348-AA)



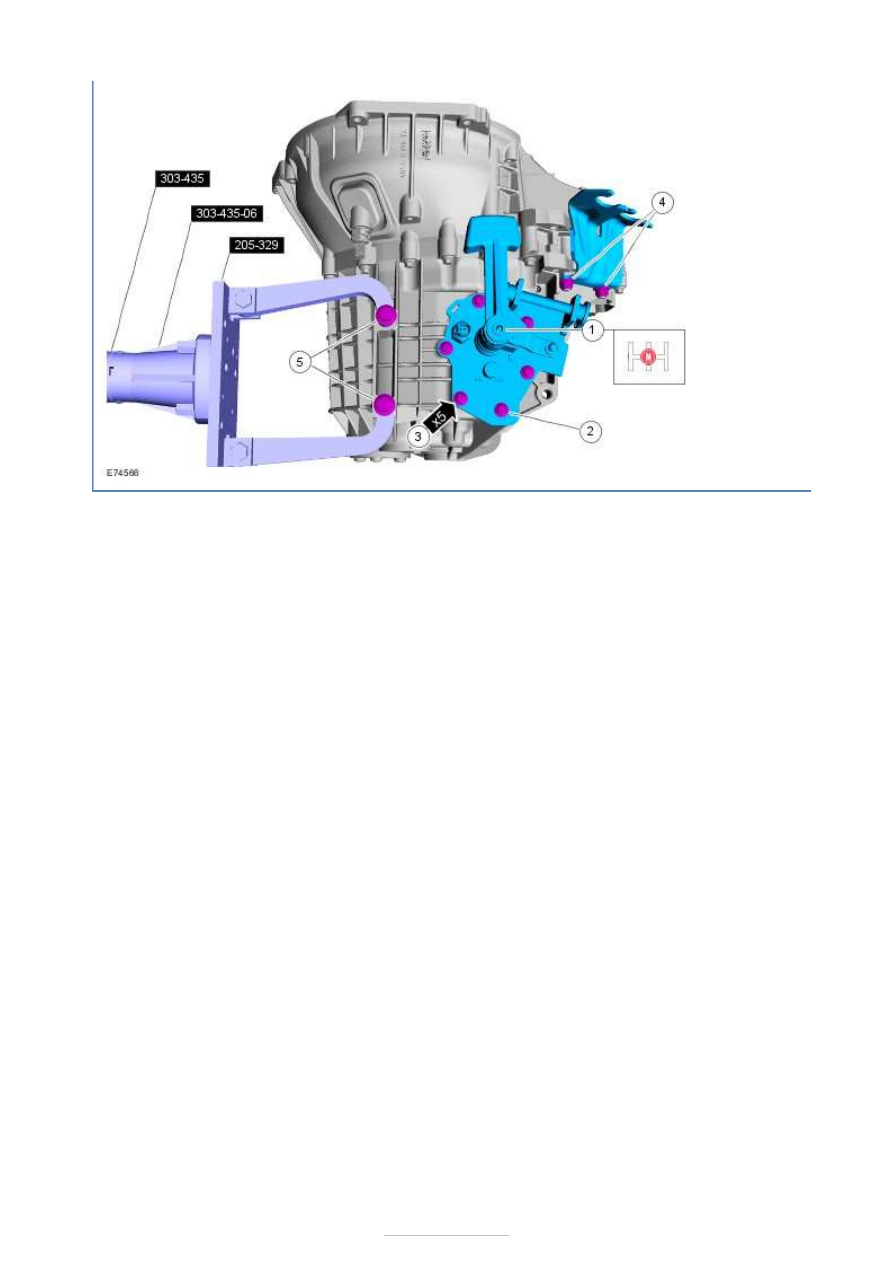

50.

2. Torque:

26 Nm

3. Torque:

26 Nm

4. Torque:

40 Nm

5. Remove

the
Special
Tool(s):









205
329
303
435
303
435



Manual Transmission/Transaxle - Vehicles
With: 5-Speed Manual Transaxle - MTX75
- Transmission—2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE
Flex Fuel (107kW/145PS) - MI4

S-MAX/Galaxy 2006.5 (02/2006-)



Print



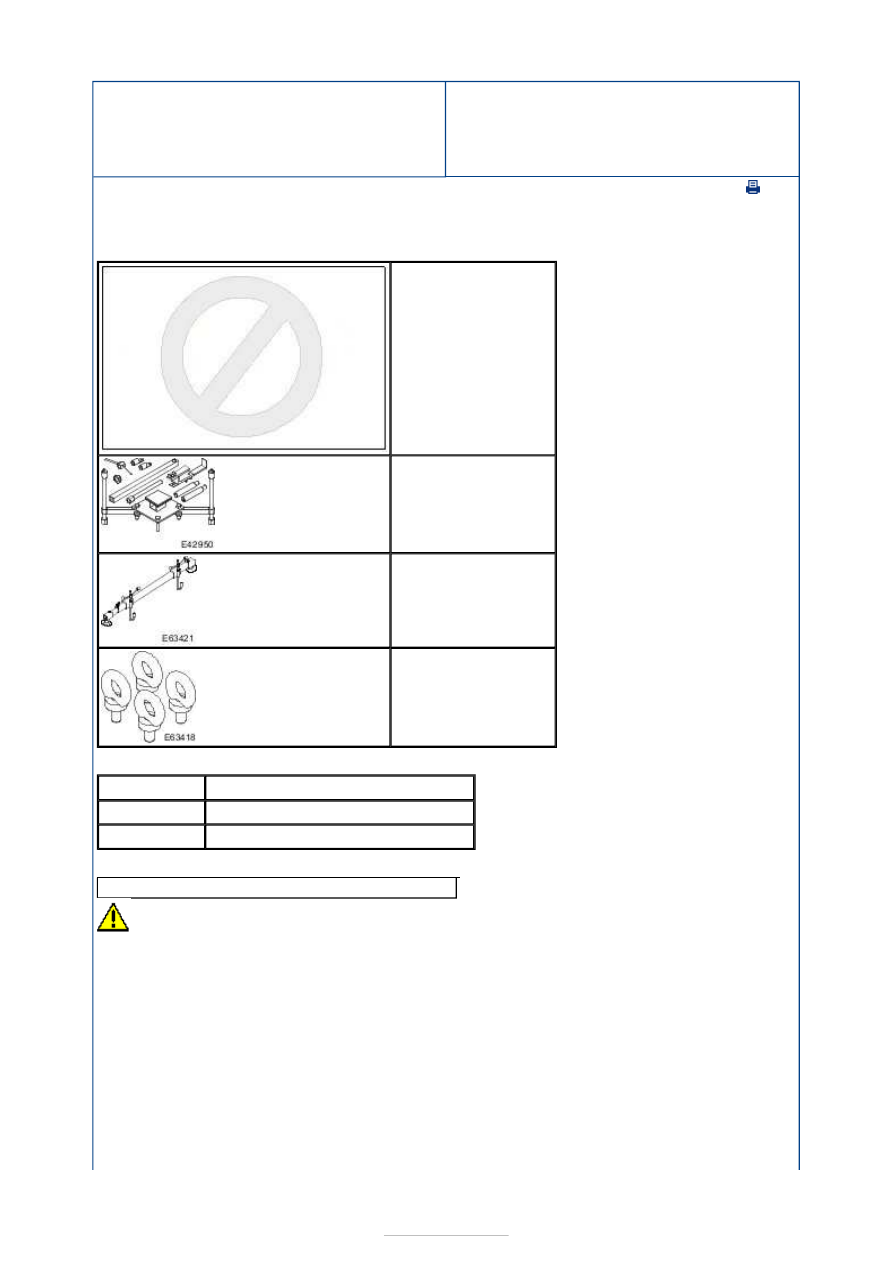

Installation

Special Tool(s)

Materials

General Equipment

CAUTION: Make sure that the two guide sleeves are installed.

303-290-13
Adapter for 303-290A

303-290A-15
Adapter für 303-290A

303-290B
Support Bar, Engine

303-290B-16
Adapter for 303-290B

Name

Specification

Grease K-HT

ESD-M1C220-A / A88SX1C220AA

Grease KS-PS SA-M1C9107-A / YS5J-M1C9107-AA

Transmission jack

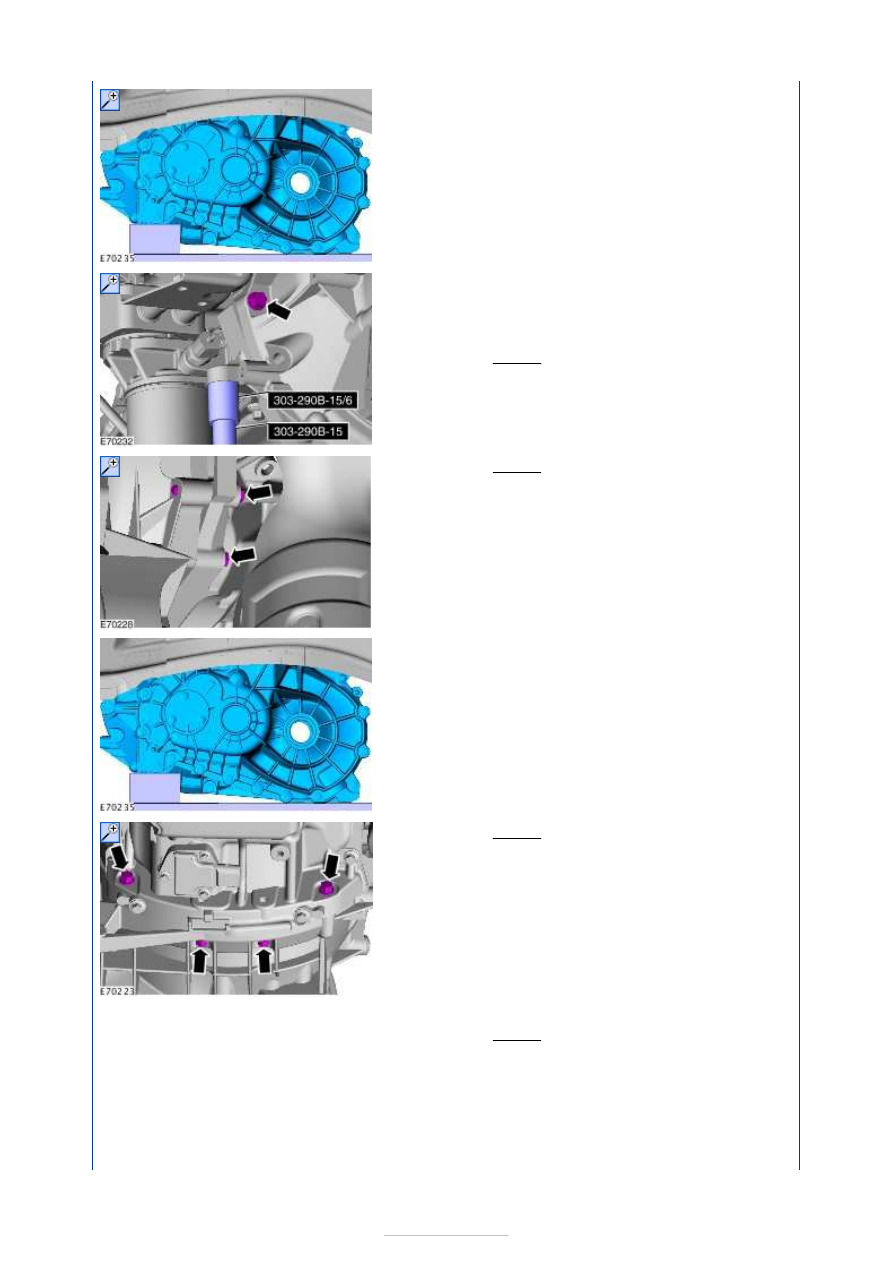

1. Refer to:

Health and Safety Precautions

 (100-00

General Information, Description and Operation).

2. Apply a thin coating of grease to the input shaft

splines.

Material:

Grease K-HT (ESD-M1C220-A /

A88SX1C220AA)



3. General Equipment:

Transmission jack











4. Perform this and the following operation

simultaneously.

Special Tool(s):

303-290A-15



Torque:

48 Nm

5. Torque: 48 Nm

6. Remove the transmission jack.

7. Torque: 48 Nm

8. Special Tool(s):

303-290A-15



Torque:

48 Nm
