Ford Galaxy / Ford S-MAX. Manual - part 499

Is a clear loss of grease visible at the weld seam of the
dual mass flywheel?
Yes

INSTALL A NEW dual mass flywheel.

No

GO to E28

.

E28: GUIDE PINS OF THE DUAL-MASS FLYWHEEL

Check the installation of the guide pins of the dual-
mass flywheel.

1

Are the guide pins for the dual mass flywheel present,
and do they all have the same length?
Yes

The dual mass flywheel is OK.

No

INSTALL A NEW dual mass flywheel.

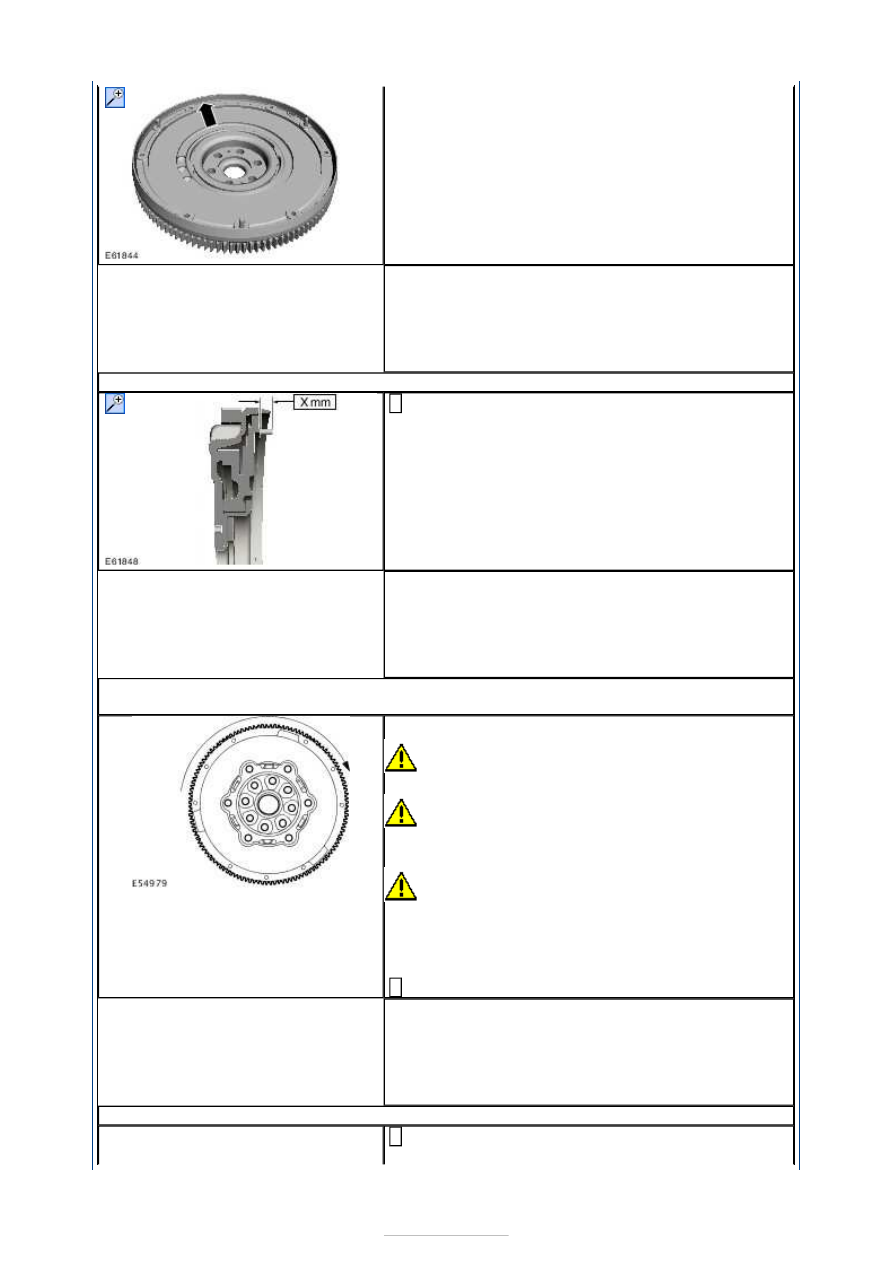

E29: CHECK THE ROTATION OF THE SECONDARY MASS OF THE DUAL MASS
FLYWHEEL

CAUTIONS:

Do not rework or machine the dual mass

flywheel if it is distorted.

Do not clean the dual mass flywheel with any

kind of liquid. Use only a dry cloth to clean the
flywheel.

Do not clean the gap between the primary and

secondary mass. Only clean the bolt connection
surface and the clutch surface.
NOTE: Discoloration is not a reason in itself to
replace the dual mass flywheel.

Remove the clutch disc and clutch pressure plate.

1

Can the secondary mass be turned freely by more than
15 teeth?
Yes

INSTALL A NEW dual mass flywheel.

No

GO to E31

.

E30: ROTATION OF THE DUAL-MASS FLYWHEEL

Secure the primary side. Twist the secondary side
in a clockwise direction until spring resistance is

1







felt and release. Mark the rest position on the
primary and secondary sides. Then twist the
secondary side in a counter-clockwise direction until
spring resistance is felt and release. Mark the new
rest position on the primary side. Count the number
of teeth between the marks for both directions on
the toothed ring.

Are more than 8 teeth counted?
Yes

INSTALL A NEW dual mass flywheel.

No

GO to E31

.

E31: CHECK THE DUAL-MASS FLYWHEEL

Perform a visual inspection of the dual mass
flywheel.

1

Is the dual mass flywheel free of damage?
Yes

GO to E32

.

No

INSTALL A NEW dual mass flywheel.

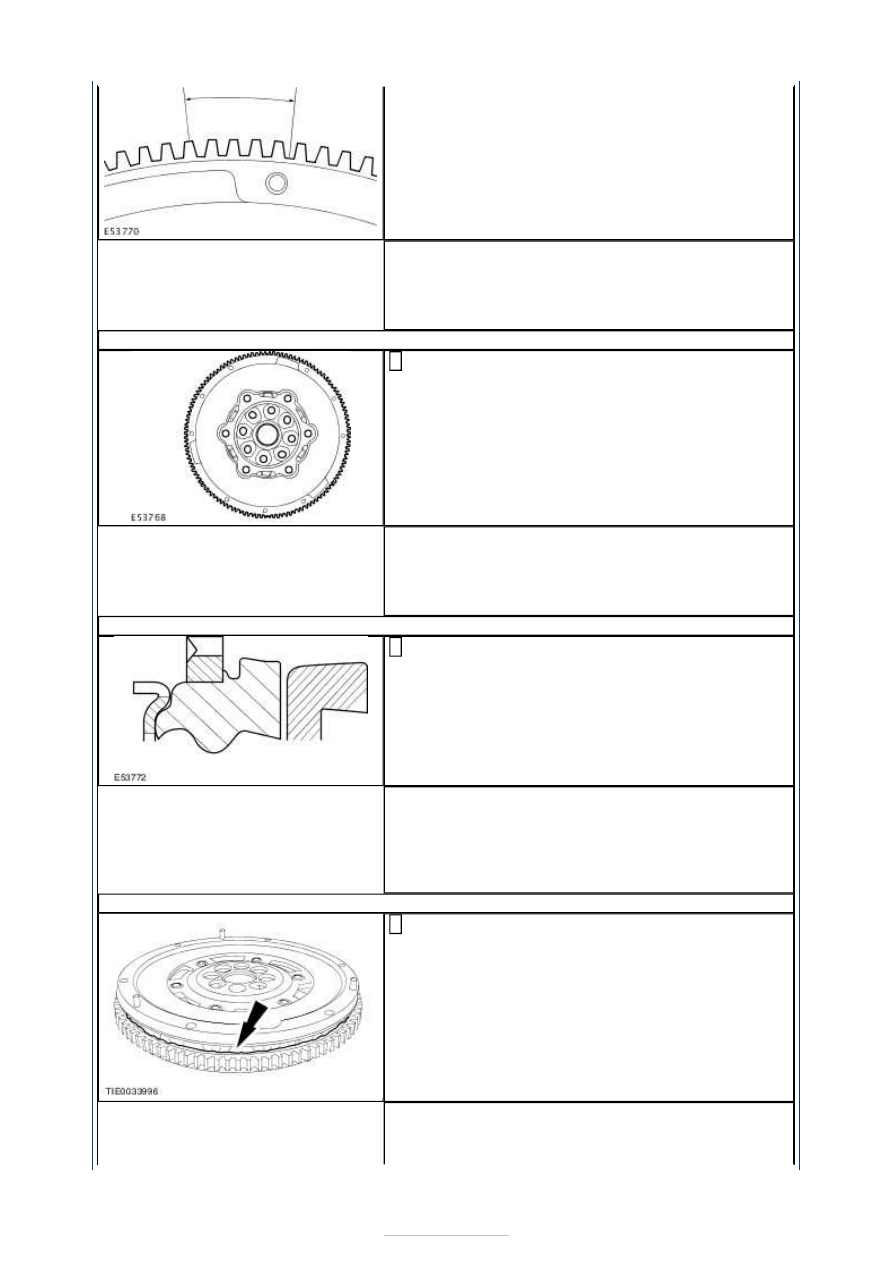

E32: CHECK THE TOOTHED RING OF THE DUAL-MASS FLYWHEEL

Perform a visual inspection of the toothed ring of
the dual mass flywheel.

1

Perform a visual inspection of the toothed ring of the
dual mass flywheel.
Yes

GO to E33

.

No

INSTALL A NEW dual mass flywheel.

E33: CHECK THE WELD SEAM OF THE DUAL-MASS FLYWHEEL

Visually inspect the weld seam of the dual mass
flywheel to check for loss of grease.

1

Is a clear loss of grease visible at the weld seam of the
dual mass flywheel?
Yes









INSTALL A NEW dual mass flywheel.

No

GO to E34

.

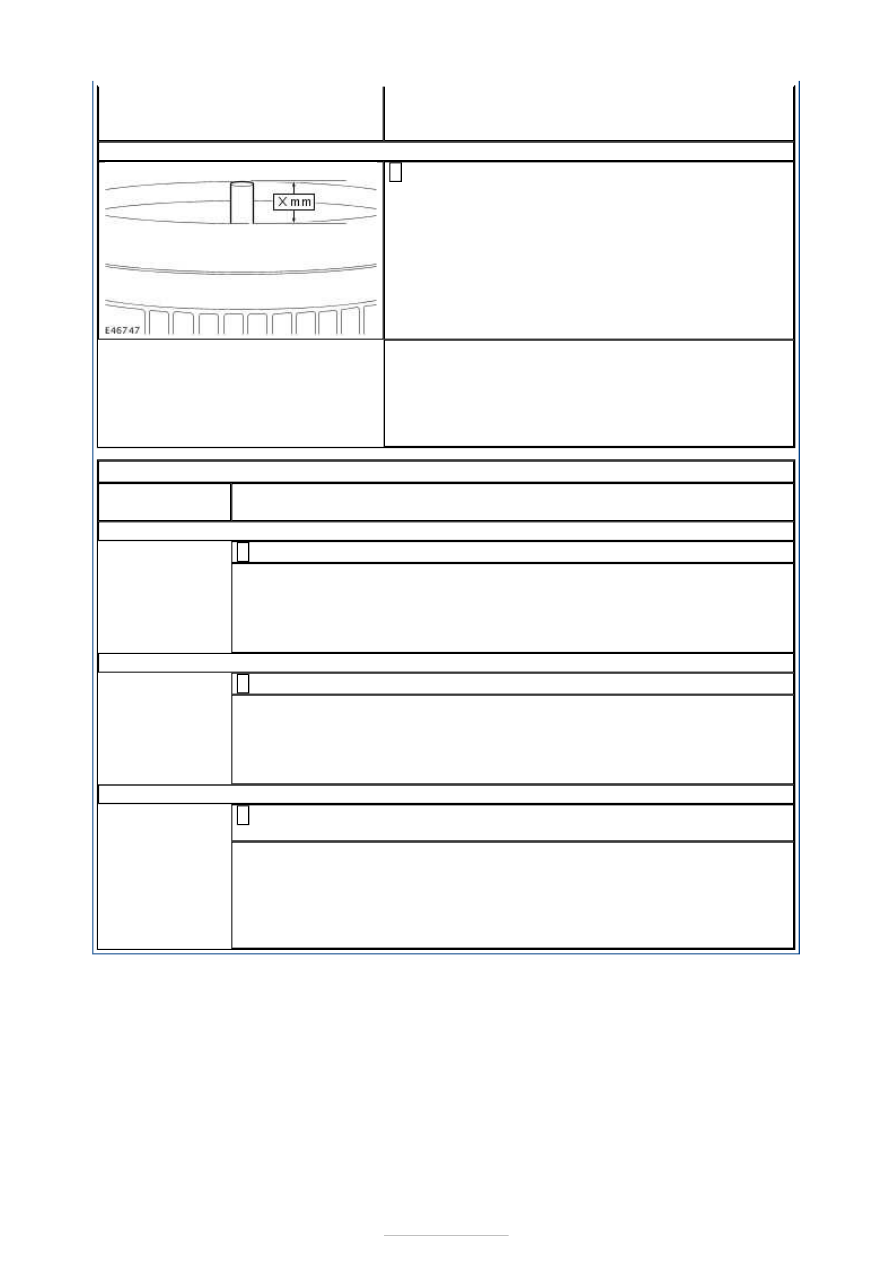

E34: GUIDE PINS OF THE DUAL-MASS FLYWHEEL

Check the installation of the guide pins of the dual-
mass flywheel.

1

Are the guide pins for the dual mass flywheel present,
and do they all have the same length?
Yes

The dual mass flywheel is OK.

No

INSTALL A NEW dual mass flywheel.

PINPOINT TEST F : FLUID LEAKAGE

TEST

CONDITIONS

DETAILS/RESULTS/ACTIONS

F1: CHECK THE CLUTCH SLAVE CYLINDER

Check the clutch master cylinder for leaks.

1

Is the clutch master cylinder OK?
Yes

GO to F2

.

No

RENEW the clutch master cylinder.

F2: CHECK THE CLUTCH SLAVE CYLINDER

Check the clutch slave cylinder for leaks.

1

Is the clutch slave cylinder OK?
Yes

GO to F3

.

No

INSTALL a new clutch slave cylinder.

F3: INSPECT SYSTEM HYDRAULIC LINES

Check the hydraulic lines in area of engine and transmission for loose or
damaged unions.

1

Are the clutch hydraulic lines OK?
Yes

CARRY OUT a road test to verify the customer concern.

No

REPAIR or INSTALL new components as necessary. CARRY OUT a road
test.



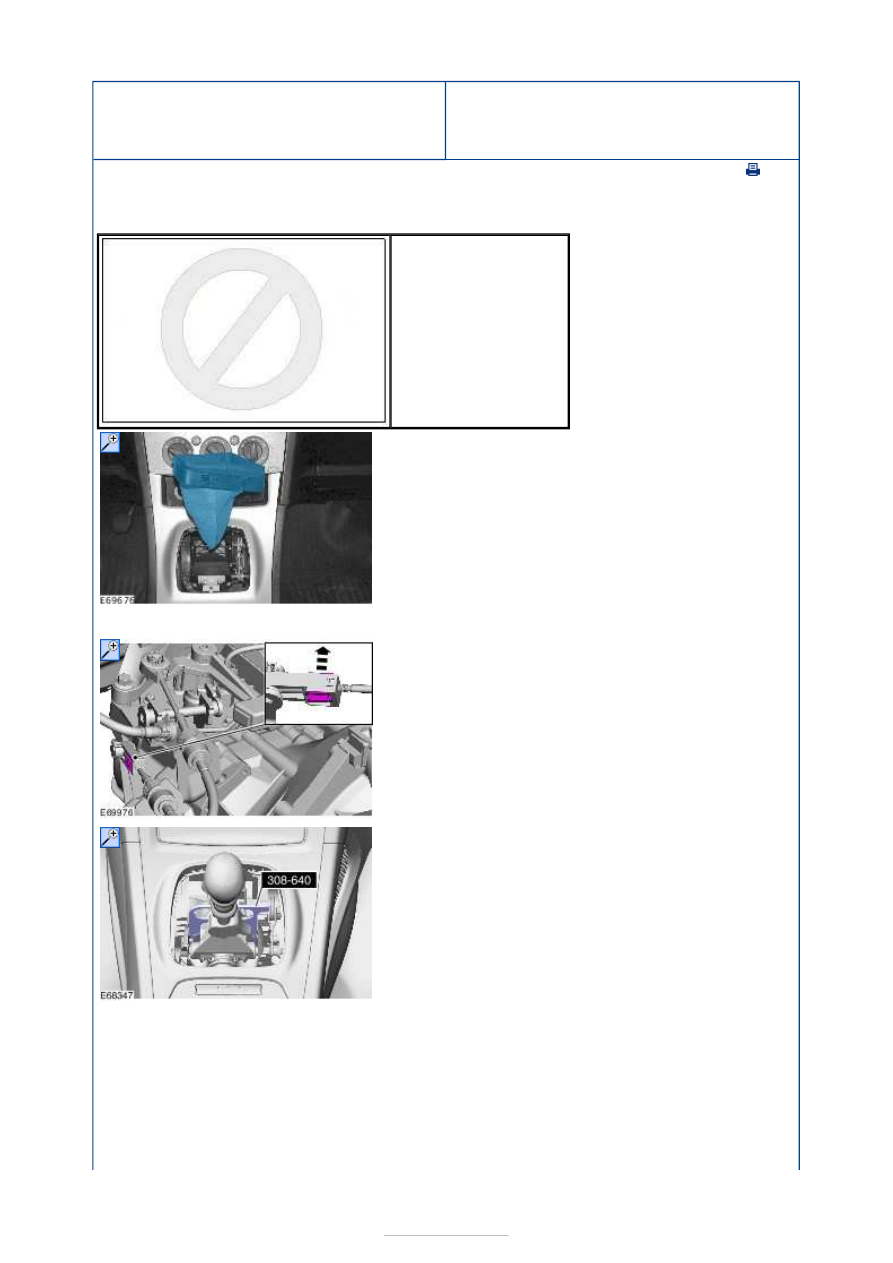

Manual Transmission/Transaxle and
Clutch - General Information - Gearshift
Cable Adjustment—Vehicles With: 5-
Speed Manual Transaxle (MTX-75)

S-MAX/Galaxy 2006.5 (02/2006-)



Print



General Procedures

Special Tool(s)

308-640
Aligner, Gearshift Lever

1.

2. 4th gear on the transmission must be engaged.

3.

4. Special Tool(s):

308-640



5.
