Ford Galaxy / Ford S-MAX. Manual - part 465

Electronic Engine Controls - 2.3L Duratec-
HE (118kW/160PS) - MI4 - Catalyst
Monitor Sensor

S-MAX/Galaxy 2006.5 (02/2006-)



Print



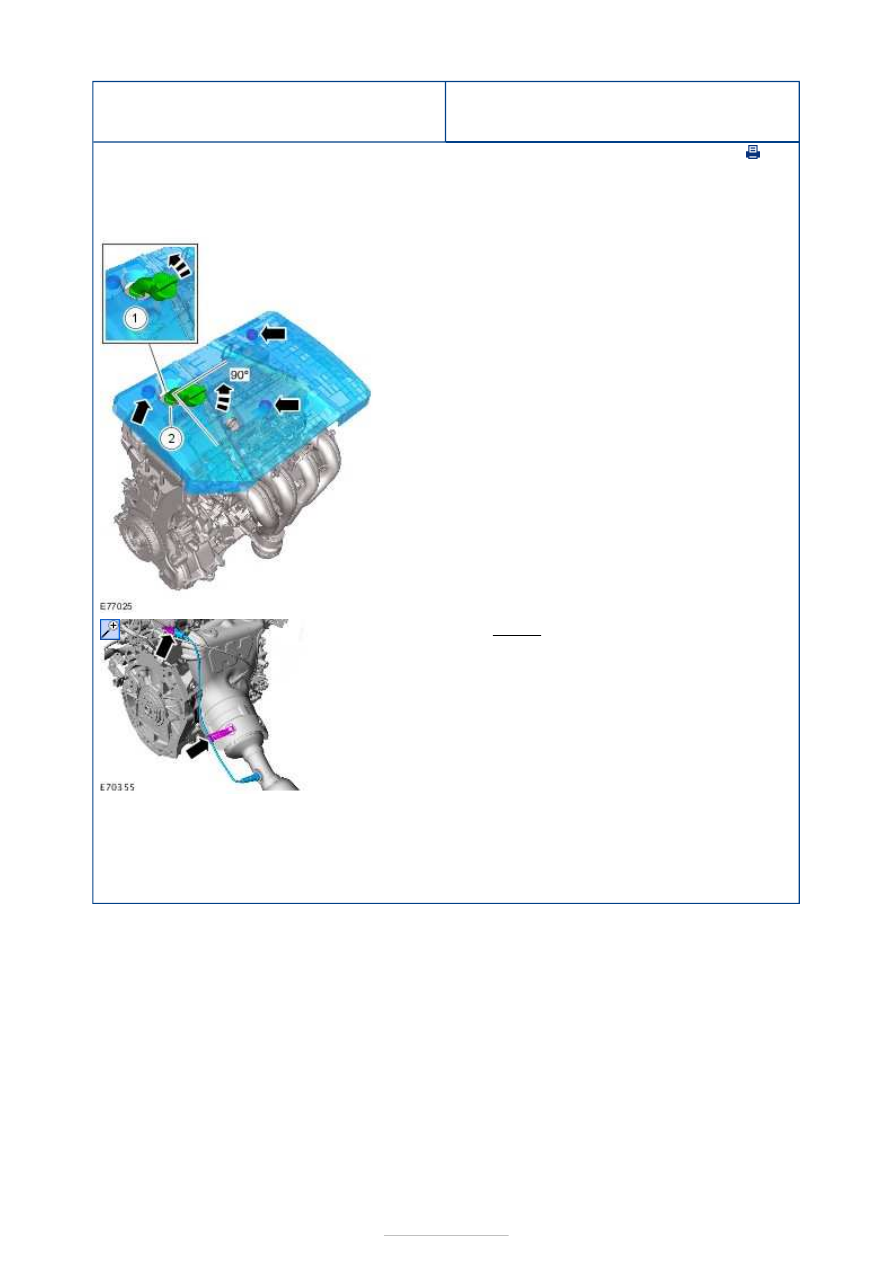

Removal and Installation

Removal

Installation

1.

2. Torque: 47 Nm

1.

NOTE: Make sure that the sensor housing is
clean and free of foreign material.

To install, reverse the removal procedure.





Electronic Engine Controls - 2.3L Duratec-
HE (118kW/160PS) - MI4 - Powertrain
Control Module (PCM)

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

General Equipment

Removal

Vehicles with PCM security shield

3.5 mm drill bit
Center punch
Ford diagnostic equipment

1.

NOTE: This step is only necessary when
installing a new component.

Download the PCM and throttle body configuration
information into the diagnostic tool, using the
Programmable Modules Installation routine.

General Equipment:

Ford diagnostic equipment



2. Refer to:

Battery Disconnect and Connect

 (414-01

Battery, Mounting and Cables, General
Procedures).

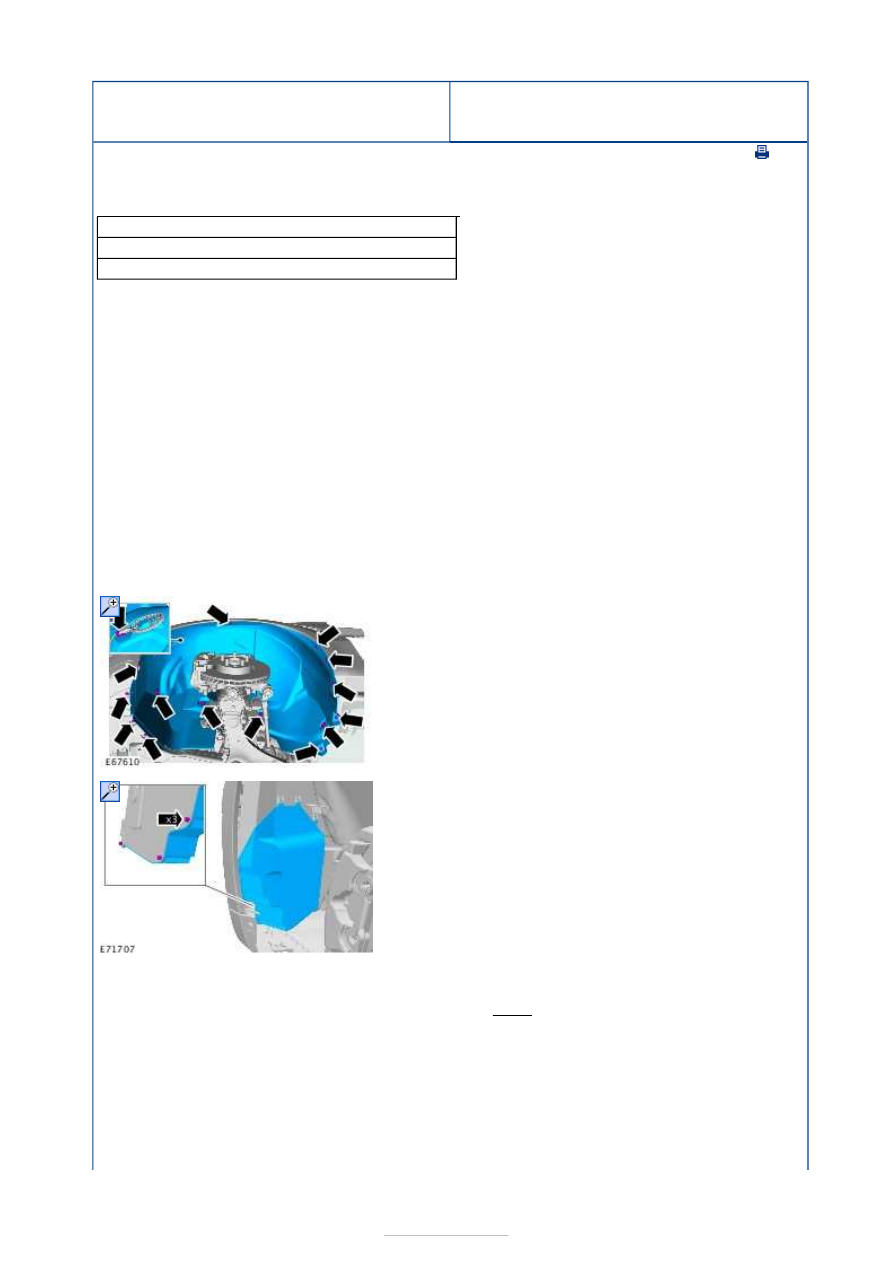

3. Left-hand side wheel and tire.

Refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

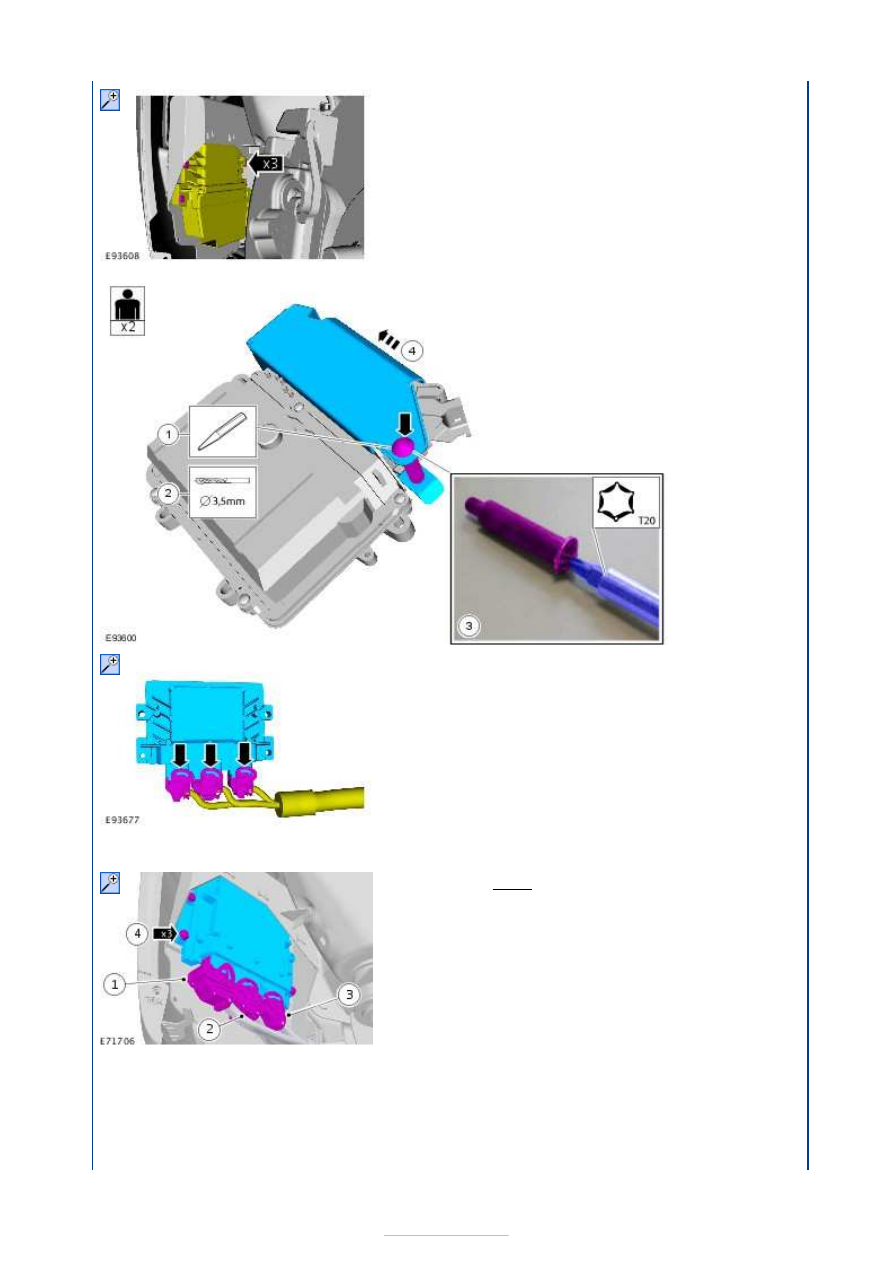

4.

5.

6. Torque: 3 Nm





Vehicles without PCM security shield

Installation

Vehicles with PCM security shield

7. General

Equipment:

Center
punch



General
Equipment:

3.5 mm
drill bit



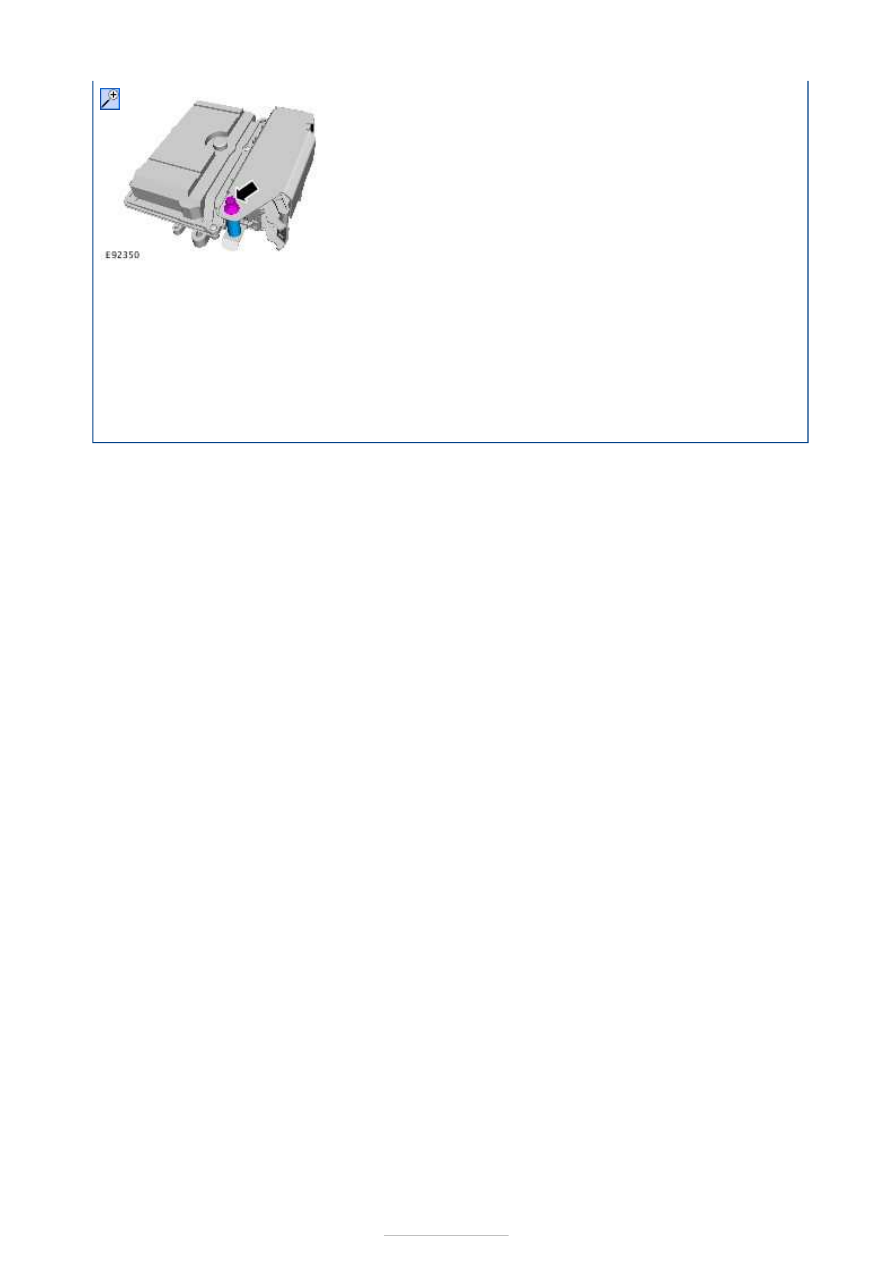

8.

9. Torque: 3 Nm

1. To install, reverse the removal procedure.









All vehicles

2. Tighten the shear bolt until the head is sheared

off.

3.

NOTE: This step is only necessary when
installing a new component.

Upload the PCM configuration information into the
PCM, using the Programmable Modules Installation
routine.

General Equipment:

Ford diagnostic equipment
