Intake Air Distribution and Filtering - 2.0L
Duratorq-TDCi (85kW/115PS) - DW/2.0L
Duratorq-TDCi (100kW/136PS) -
DW/2.0L Duratorq-TDCi (103kW/140PS)
- DW/2.0L Duratorq-TDCi
(118kW/160PS) - DW, Emission
Requirements: Stage IV/Stage V - Charge
Air Cooler

S-MAX/Galaxy 2006.5 (02/2006-)



Print



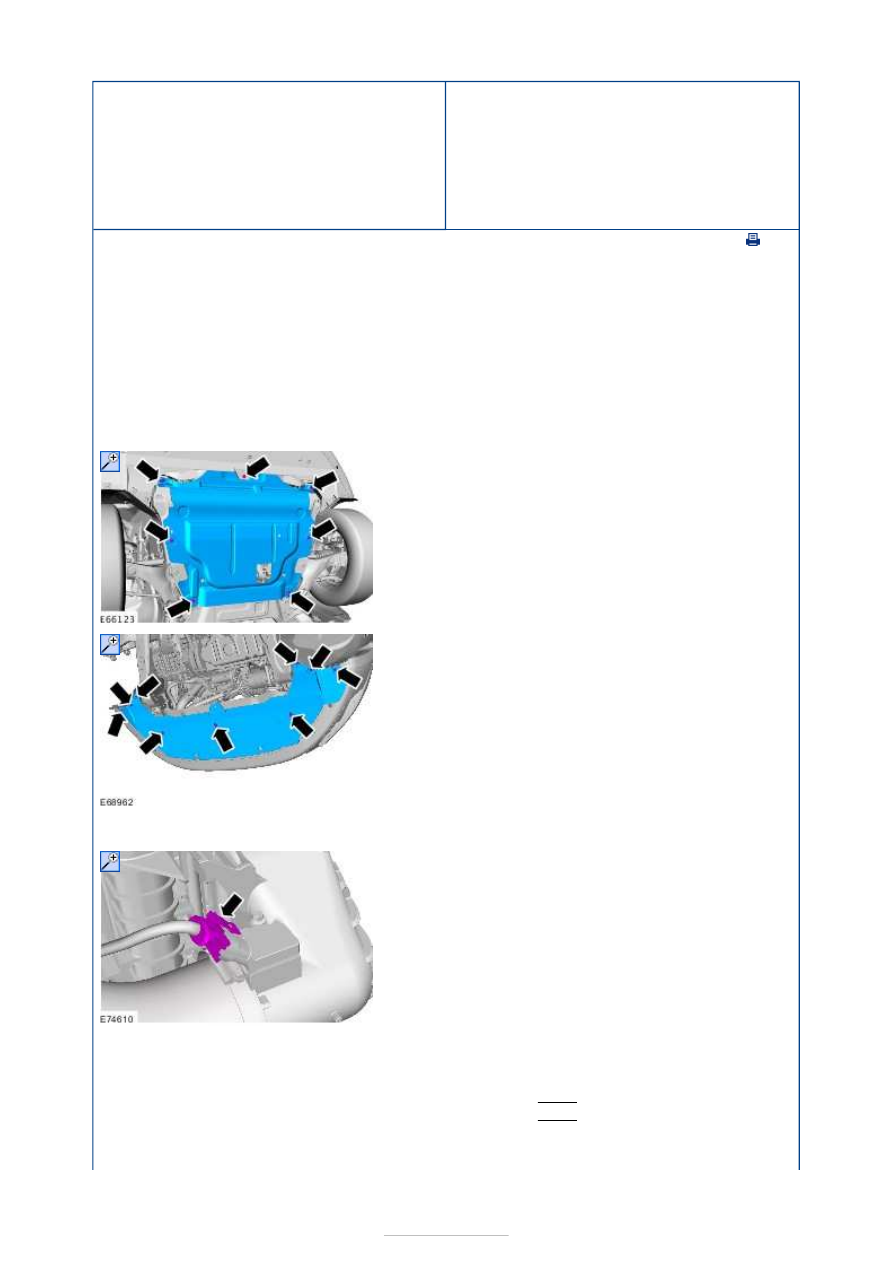

Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

All vehicles

Vehicles with 2.5L engine

All vehicles

1. Raise and support the vehicle.

Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

2.

3.

4.

5.

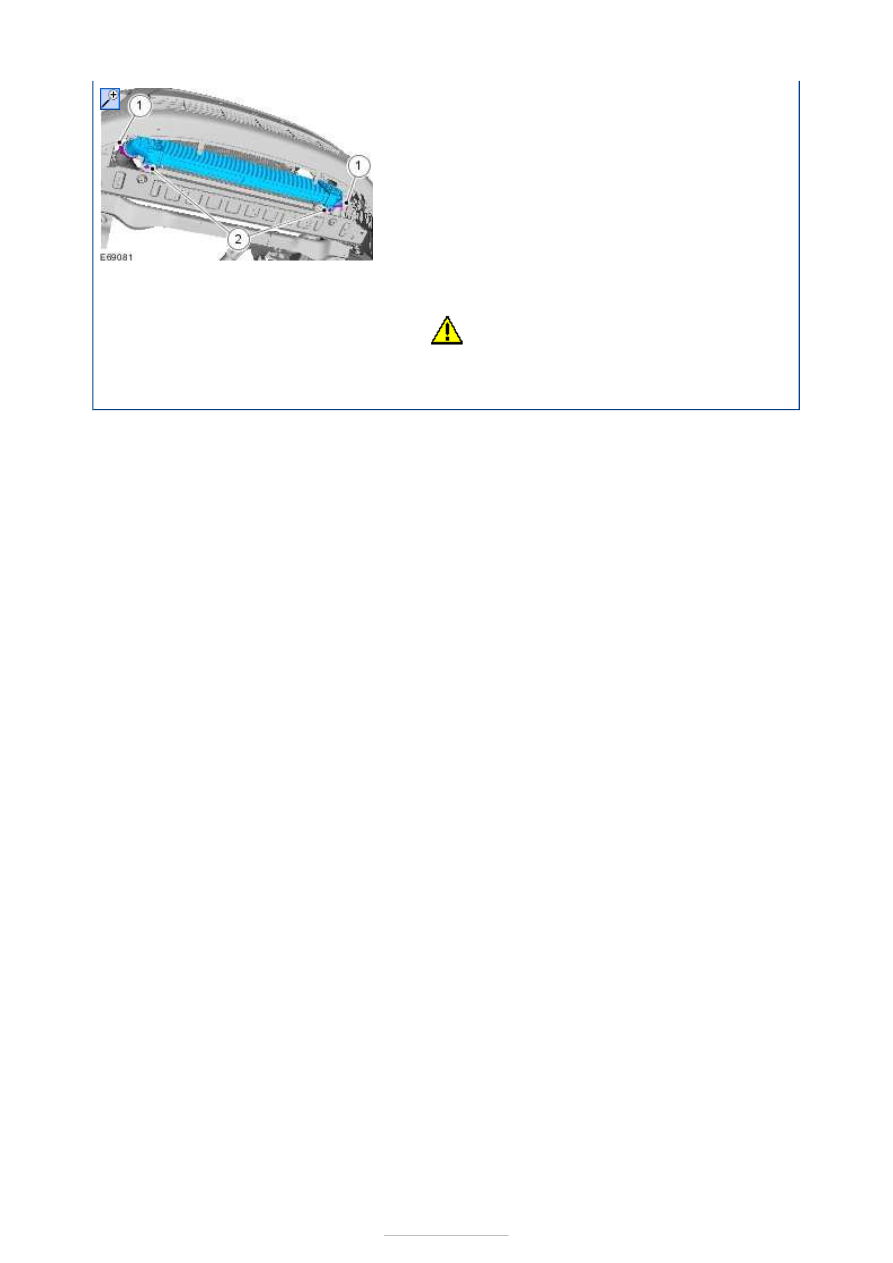

1. Torque: 5 Nm
2. Torque: 5 Nm







Installation

1.

CAUTION: Make sure that the inside of

the pipe ends are clean and free of oil
residue.

To install, reverse the removal procedure.



Intake Air Distribution and Filtering - 2.2L
Duratorq-TDCi (129kW/175PS) - DW -
Intake Air Distribution and Filtering

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Diagnosis and Testing

Inspection and Verification

1. 1. Verify the customer concern.

2. 2. Visually inspect for obvious signs of mechanical or electrical damage.

Visual Inspection Chart

3. 3. If an obvious cause for an observed or reported concern is found, correct the cause

(if possible) before proceeding to the next step.

4. 4. If the cause is not visually evident, verify the symptom and refer to the Symptom

Chart.

Symptom Chart

Mechanical

Electrical

Air cleaner element
Air cleaner intake hose
Air cleaner outlet hose
Charge air cooler
Charge air cooler intake hose
Charge air cooler outlet hose

Mass air flow (MAF) sensor
Manifold absolute pressure (MAP) sensor
Electrical connector(s)

Symptom

Possible Sources

Action

Excessive
intake air
noise

Detached air cleaner

hose(s).

Detached

turbocharger hose(s).

Detached charge air

cooler hose(s).

*

*

*

CHECK the hose(s) for security and leaks to

atmosphere. INSTALL new intake air components as
necessary. TEST the system for normal operation.

*

Oil in the air
intake
system

Blocked or damaged

positive crankcase
ventilation (PCV)
valve.

Blocked or damaged

PCV pipe(s)/hose(s).

Blocked or damaged

crankcase vent oil
separator.

*

*

*

REFER to:

Engine Emission Control

 (303-08E Engine

Emission Control - 2.2L Duratorq-TDCi (129kW/175PS)
- DW, Diagnosis and Testing).

*

Turbocharger.

*

REFER to:

Turbocharger

 (303-04J Fuel Charging and

Controls - Turbocharger - 2.0L Duratorq-TDCi
(85kW/115PS) - DW/2.0L Duratorq-TDCi
(100kW/136PS) - DW/2.0L Duratorq-TDCi
(103kW/140PS) - DW, Emission Requirements: Stage
IV, Diagnosis and Testing).

*

Water in the
air cleaner

Air intake pipe splash

shield.

*

CHECK the air intake pipe splash shield for correct

installation and alignment. REPAIR/INSTALL the air
intake pipe splash shield as necessary. TEST the
system for normal operation.

*

Blocked air cleaner

drain.

*

CHECK the air cleaner drain for blockage. TEST the

system for normal operation.

*

Engine lacks

Air cleaner element

*

INSPECT the air cleaner for signs of blockage. INSTALL

*

power

blocked.

a new air cleaner element as necessary.

Charge air cooler

pipe(s).

*

INSPECT the charge air cooler pipes for damage.

INSTALL a new charge air cooler pipe(s) as necessary.

*

Charge air cooler

blocked.

*

INSPECT the charge air cooler for blockage. INSTALL a

new charge air cooler as necessary.
REFER to:

Charge Air Cooler

 (303-12F Intake Air

Distribution and Filtering - 2.2L Duratorq-TDCi
(129kW/175PS) - DW, Removal and Installation).

*

Fuel charging and

controls

*

REFER to:

Fuel Charging and Controls

 (303-04E Fuel

Charging and Controls - 2.0L Duratorq-TDCi
(85kW/115PS) - DW/2.0L Duratorq-TDCi
(100kW/136PS) - DW/2.0L Duratorq-TDCi
(103kW/140PS) - DW, Emission Requirements: Stage
IV, Diagnosis and Testing).

*

Turbocharger.

*

REFER to:

Turbocharger

 (303-04J Fuel Charging and

Controls - Turbocharger - 2.0L Duratorq-TDCi
(85kW/115PS) - DW/2.0L Duratorq-TDCi
(100kW/136PS) - DW/2.0L Duratorq-TDCi
(103kW/140PS) - DW, Emission Requirements: Stage
IV, Diagnosis and Testing).

*
