Ford Galaxy / Ford S-MAX. Manual - part 406

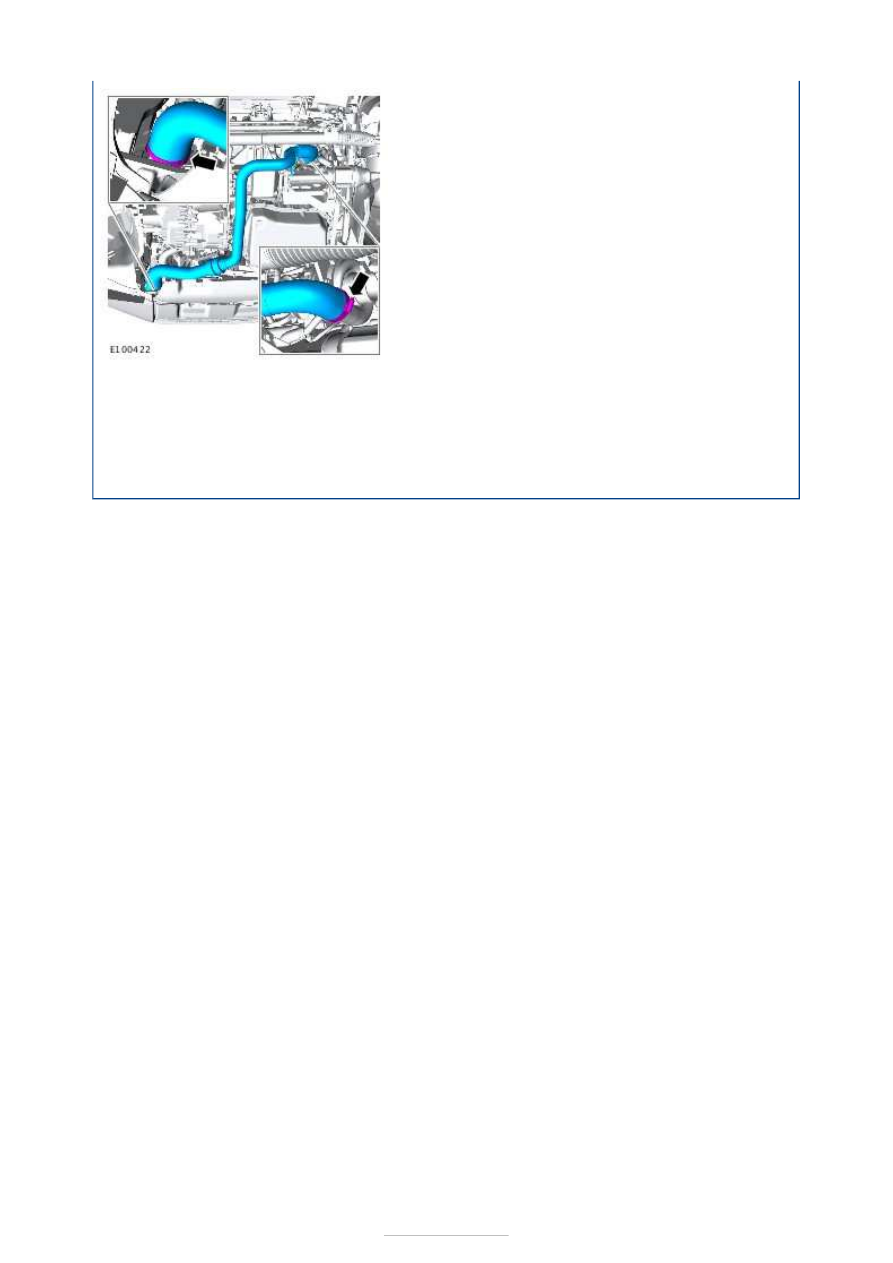

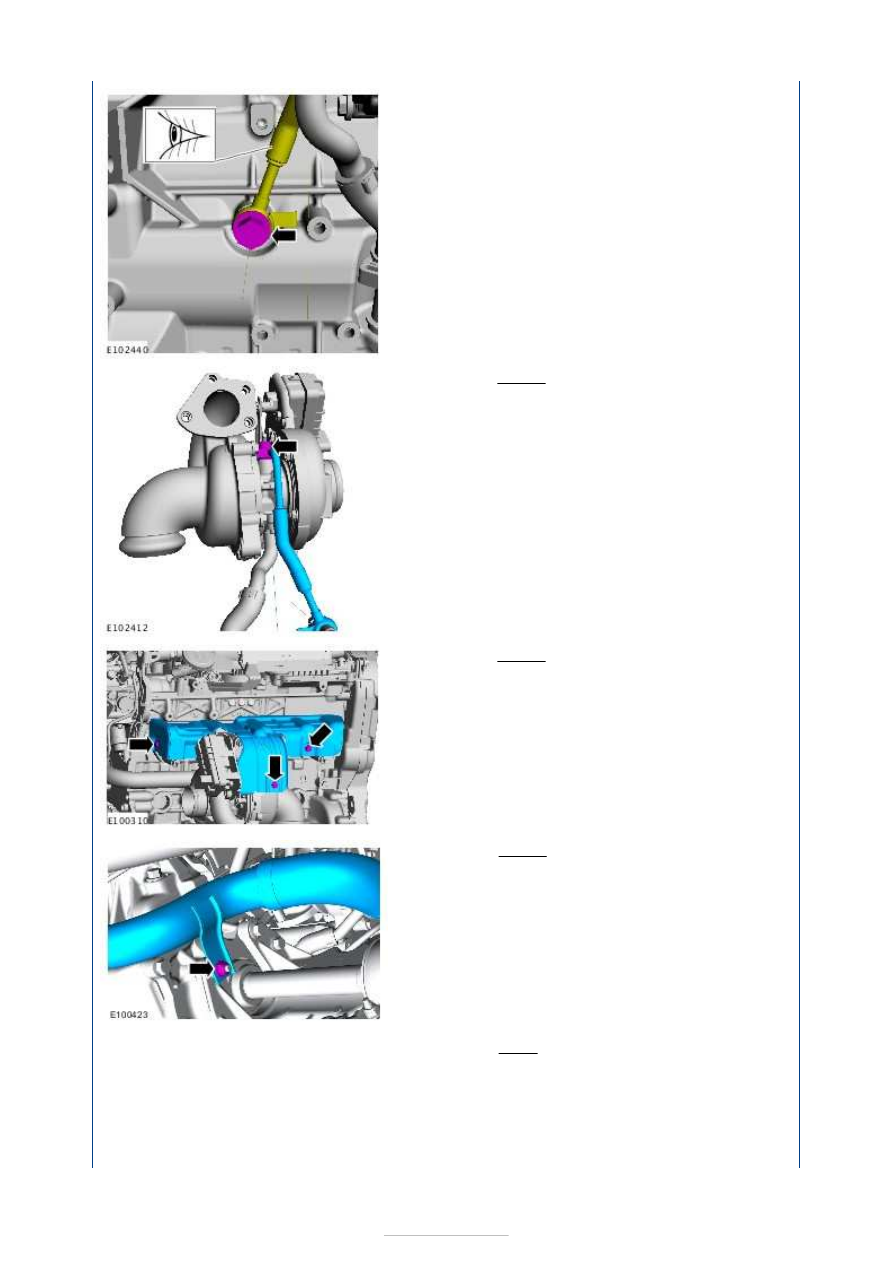

12. Torque: 17 Nm

13. Torque: 10 Nm

14. Torque: 10 Nm

15. Torque: 8 Nm









16. Refer to:

Exhaust Gas Recirculation (EGR) Cooler



(303-08E Engine Emission Control - 2.2L
Duratorq-TDCi (129kW/175PS) - DW, Removal
and Installation).
Refer to:

Catalytic Converter

 (309-00F Exhaust

System - 2.2L Duratorq-TDCi (129kW/175PS) -
DW, Removal and Installation).



Accessory Drive - 2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE
Flex Fuel (107kW/145PS) - MI4/2.3L
Duratec-HE (118kW/160PS) - MI4 -
Accessory Drive

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Description and Operation



Description

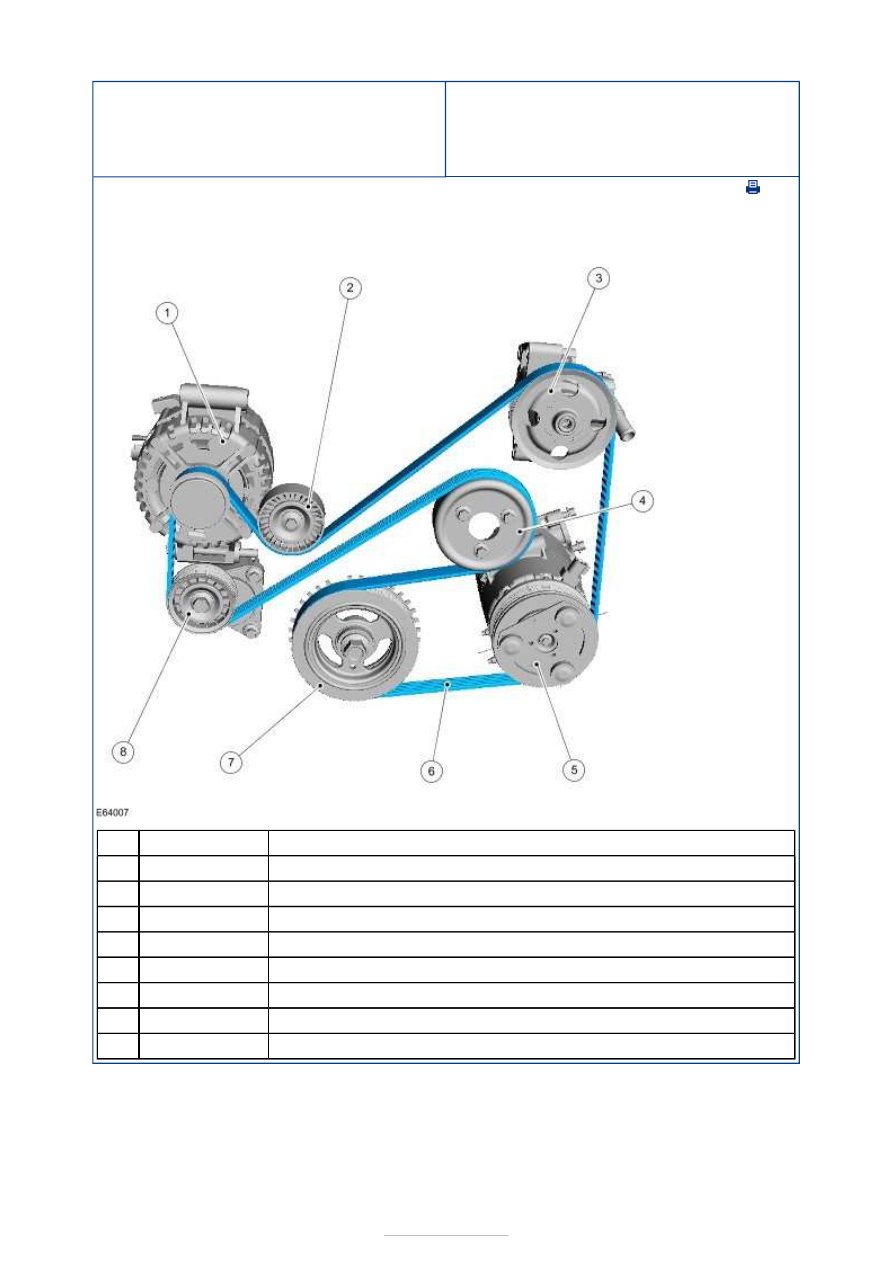

Generator

Accessory drive belt idler pulley

Power steering pump pulley

Coolant pump pulley

Air conditioning (A/C) compressor

Accessory drive belt

Crankshaft pulley

Accessory drive belt tensioner pulley

Item

1

2

3

4

5

6

7

8



Part Number

-

-

-

-

-

-

-

-

Accessory Drive - 2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE
Flex Fuel (107kW/145PS) - MI4/2.3L
Duratec-HE (118kW/160PS) - MI4 -
Accessory Drive

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Diagnosis and Testing

Inspection and Verification

1. 1. Verify the customer concern.

2. 2. Visually inspect for obvious signs of mechanical damage.

Visual Inspection Chart

3. 3. If an obvious cause for an observed or reported concern is found, correct the cause

(if possible) before proceeding to the next step.

Accessory Drive Belt Concerns

CAUTION: Do not lubricate the accessory drive belt, accessory drive belt tensioner or

idler pulley(s) as potential damage to the accessory drive belt material construction,
accessory drive belt tensioner damping mechanism, accessory drive belt tensioner pulley
bearing and idler pulley(s) bearing may occur.

Cracking

Accessory drive belts are made from rubber which hardens with time and can develop
cracks. As the accessory drive belt runs on the back of some of the pulleys, the cracks are
opened up. Small cracks are not considered to be a failure of the accessory drive belt. Only
if the crack is deep enough to reach the bottom of the groove to expose the cord or any
chunks are found to be missing from the accessory drive belt, is the accessory drive belt
condition considered to be unacceptable.

1. 1. Check the accessory drive belt for cracks. If the damage exceeds the acceptable

limit, install a new accessory drive belt. REFER to:

Accessory Drive Belt

 (303-05A Accessory Drive - 2.0L Duratec-HE (107kW/145PS) -

MI4/2.0L Duratec-HE Flex Fuel (107kW/145PS) - MI4/2.3L Duratec-HE
(118kW/160PS) - MI4, Removal and Installation),

Accessory Drive Belt

 (303-05A Accessory Drive - 2.0L Duratec-HE (107kW/145PS) -

MI4/2.0L Duratec-HE Flex Fuel (107kW/145PS) - MI4/2.3L Duratec-HE
(118kW/160PS) - MI4, Removal and Installation),

Accessory Drive Belt

 (303-05C Accessory Drive - 2.5L Duratec (162kW/220PS) -

VI5, Removal and Installation),

Mechanical

Damaged or contaminated accessory drive belt
Damaged or contaminated pulley(s)
Incorrect accessory drive belt
Incorrect fitment of the accessory drive belt
Accessory drive belt tensioner
Accessory drive belt idler pulley
Generator
Power steering pump
Power steering pump leakage
Air conditioning (A/C) compressor
Pulley(s)
Loose hardware
