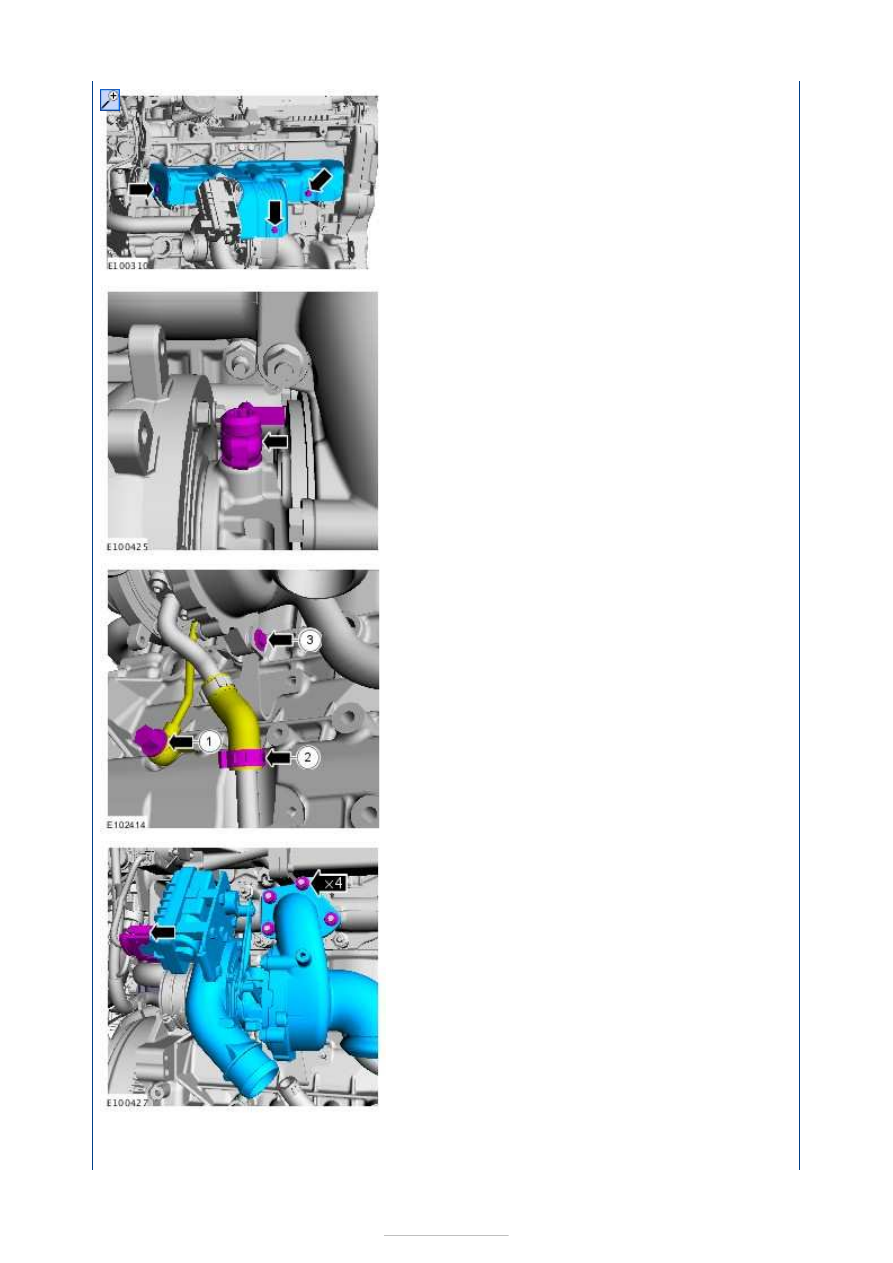

6.

7.

8.

9.

10. If BA level, install latest level.









Installation

Refer to:

Exhaust Manifold

 (303-01G Engine -

2.2L Duratorq-TDCi (129kW/175PS) - DW,
Removal and Installation).

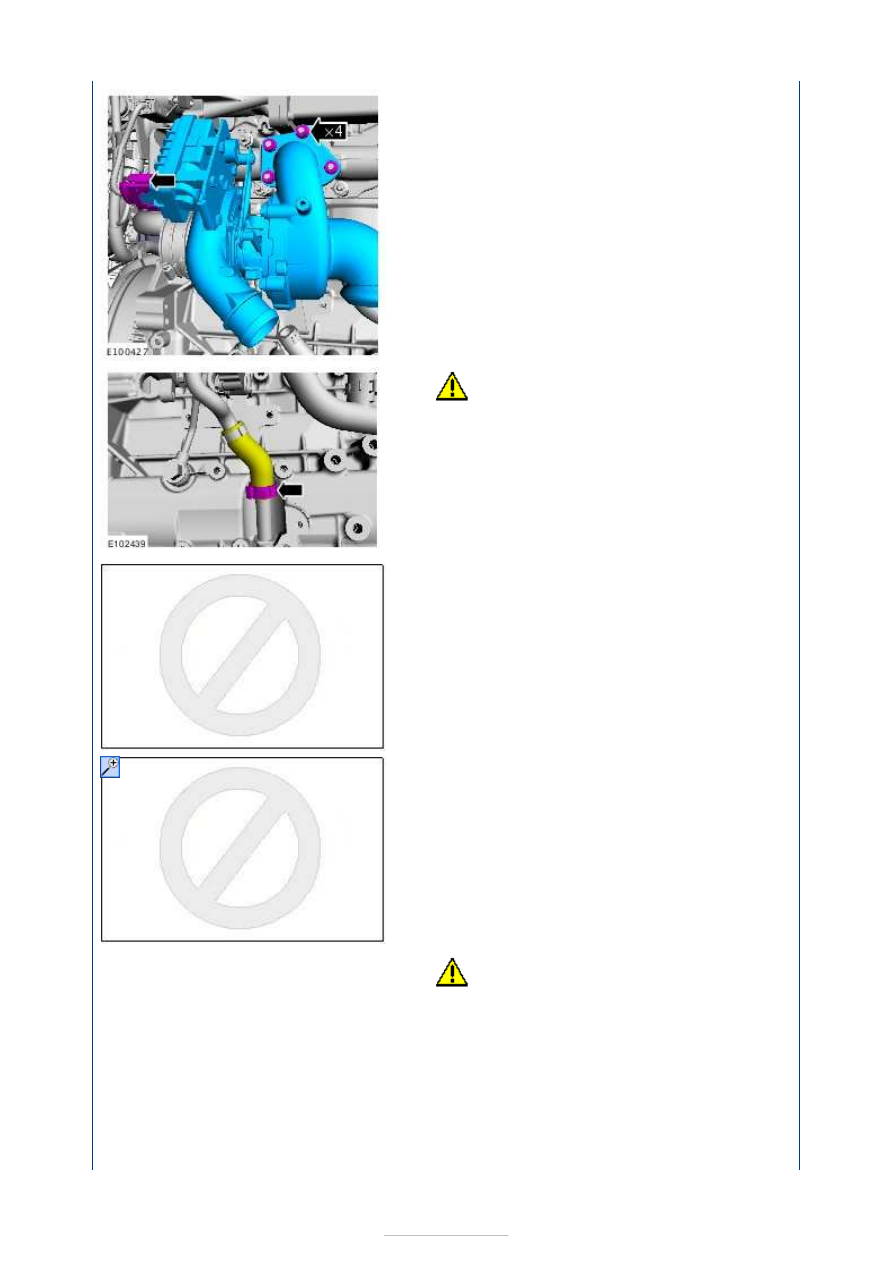

11.

1.

NOTE: Use a new seal.
NOTE: Only tighten the bolts finger tight at
this stage.

2. Torque: 10 Nm

3.

CAUTION: Make sure that the

component is not bent.

Do not remove the clip at this stage.

4. Torque: 26 Nm











5.

CAUTION: Make sure that the

component is not bent.

Remove the clip.

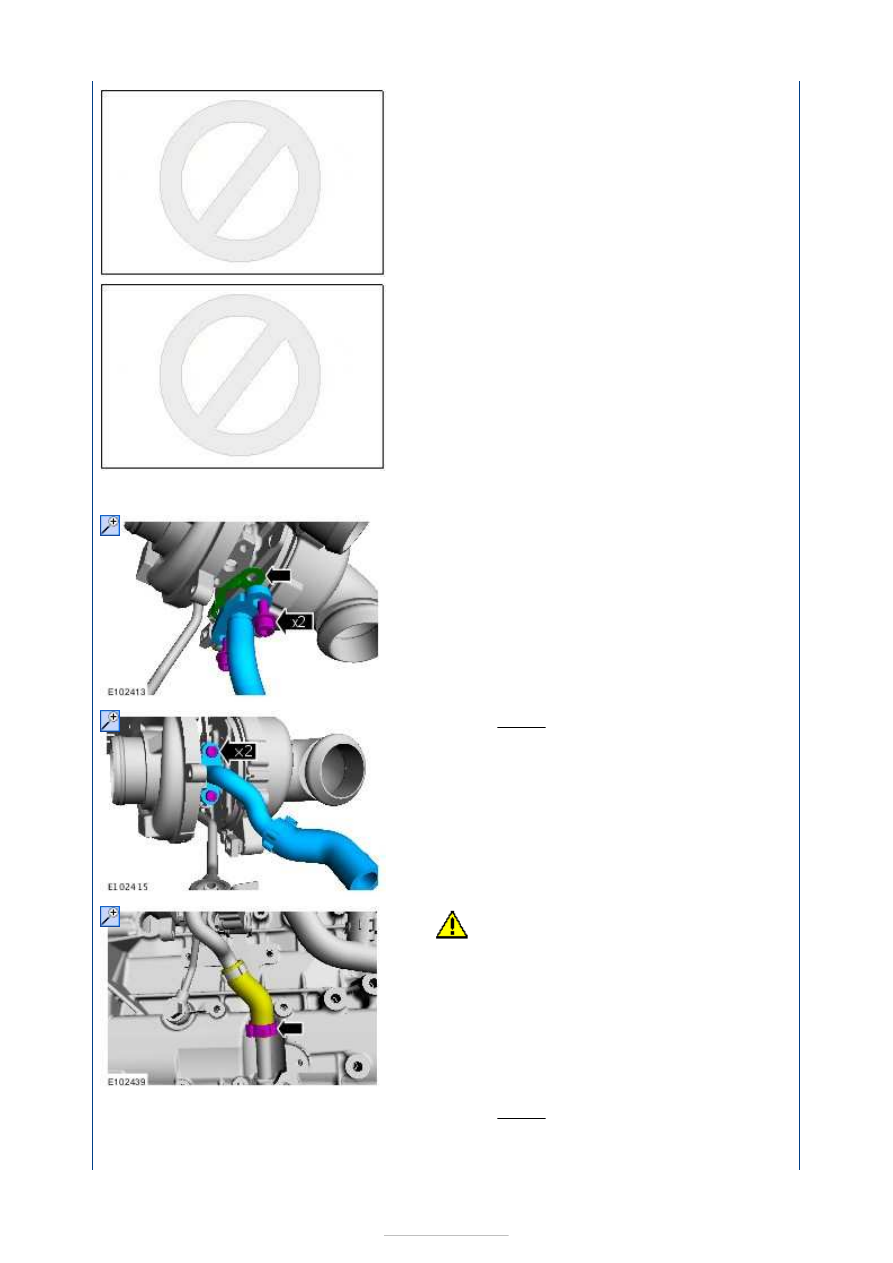

6.

NOTE: Make sure that a new component is
installed.

7. Clean the filter.

Material:

Brake Cleaner (3U7J-2C410-AA)



8.

CAUTION: Make sure that the

component is not bent.
NOTE: Make sure that a new component is
installed.
NOTE: Use new seals.
NOTE: Only tighten the bolt finger tight at
this stage.









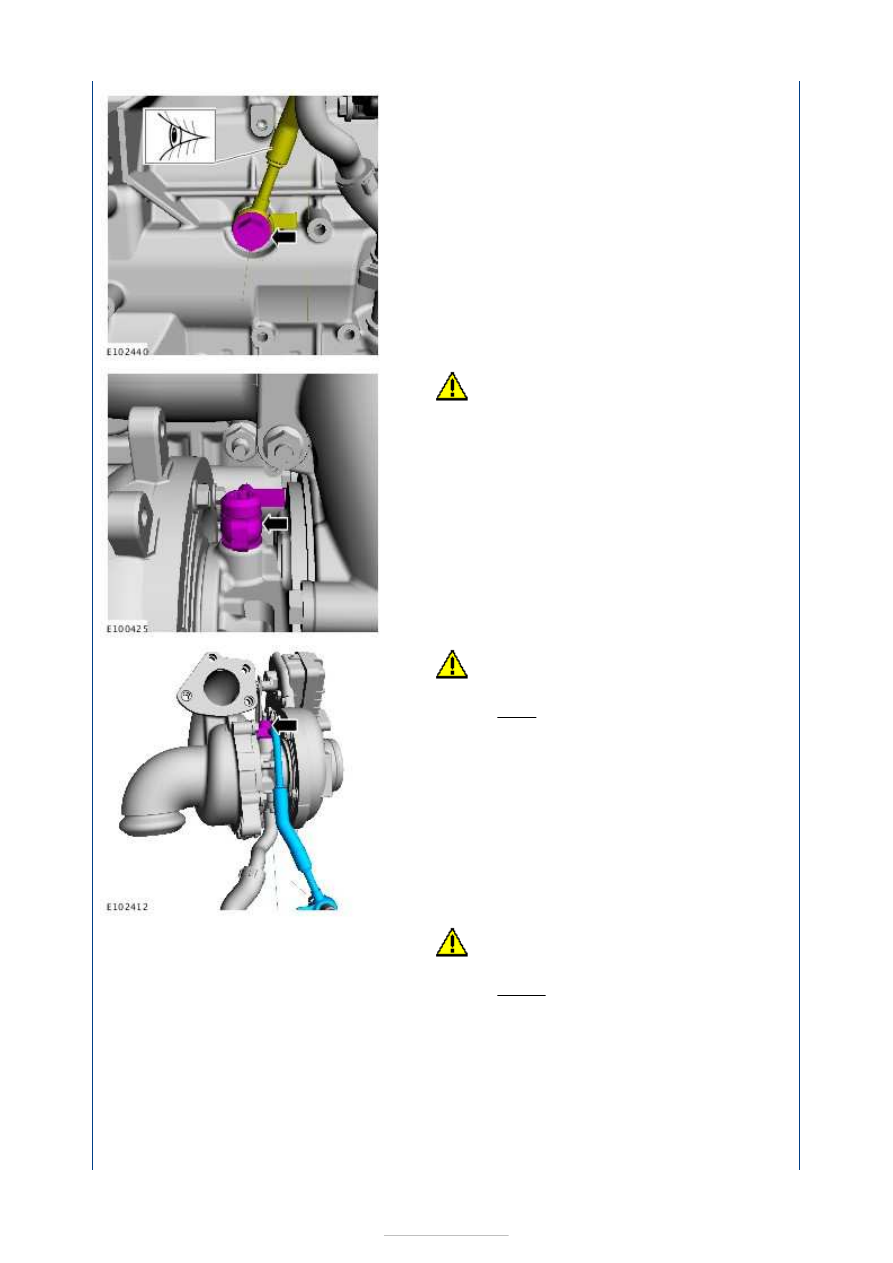

9.

CAUTION: Make sure that the

component is not bent.
NOTE: Make sure that a new component is
installed.
NOTE: Only tighten the bolt finger tight at
this stage.

10.

CAUTION: Make sure that the

component is not bent.

Torque:

5 Nm

11.

CAUTION: Make sure that the

component is not bent.

Torque:

40 Nm
