Ford Galaxy / Ford S-MAX. Manual - part 377

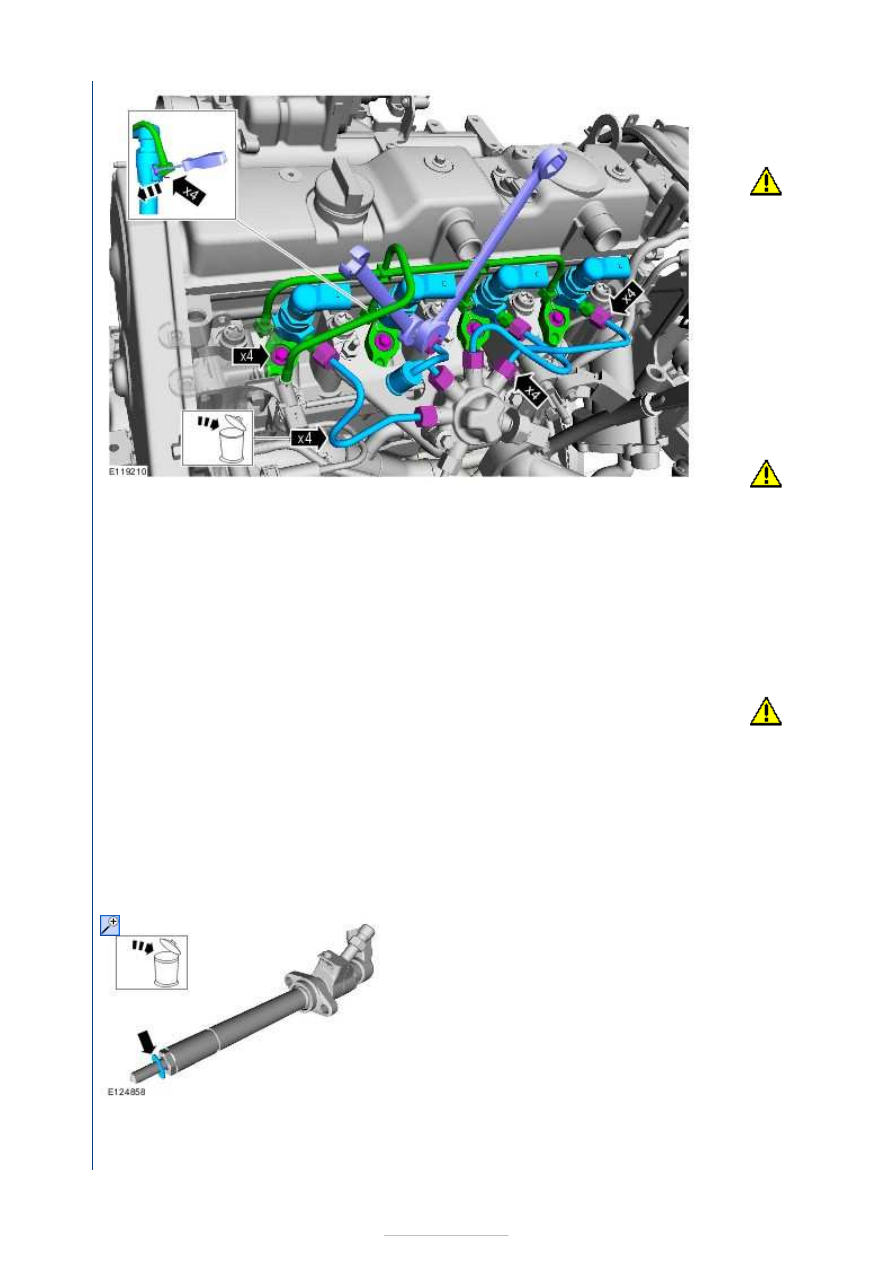

Installation

prevent the
component
from
turning.

Make

sure that
the fuel line
remains in
contact at
both ends
until both
unions nuts
have been
unscrewed
and the
area around
the joints
thoroughly
cleaned.

Vacuum

any foreign
material
from the
fuel pump
and fuel rail
unions
before
sealing the
unions with
blanking
caps.

Make

sure that all
openings
are sealed.
Use new
blanking
caps.

General
Equipment:

Flat-bladed
screwdriver

7.





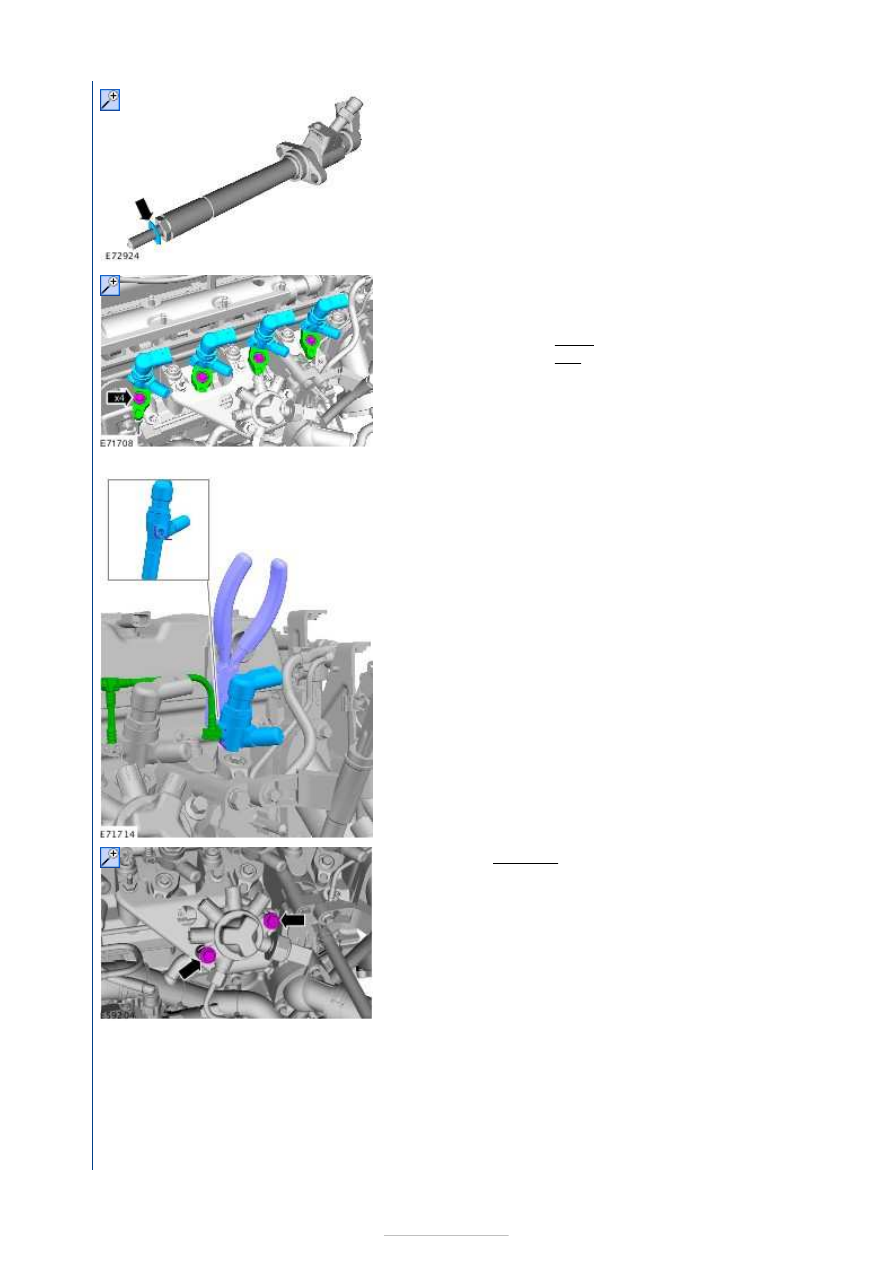

1.

NOTE: Make sure that a new component is installed.

2.

NOTE: Make sure that the component is installed to
the position noted before removal.

Torque:



5 Nm
90°

Stage 1:
Stage 2:

3. General Equipment:

Long nose pliers



General Equipment:

Flat-bladed screwdriver



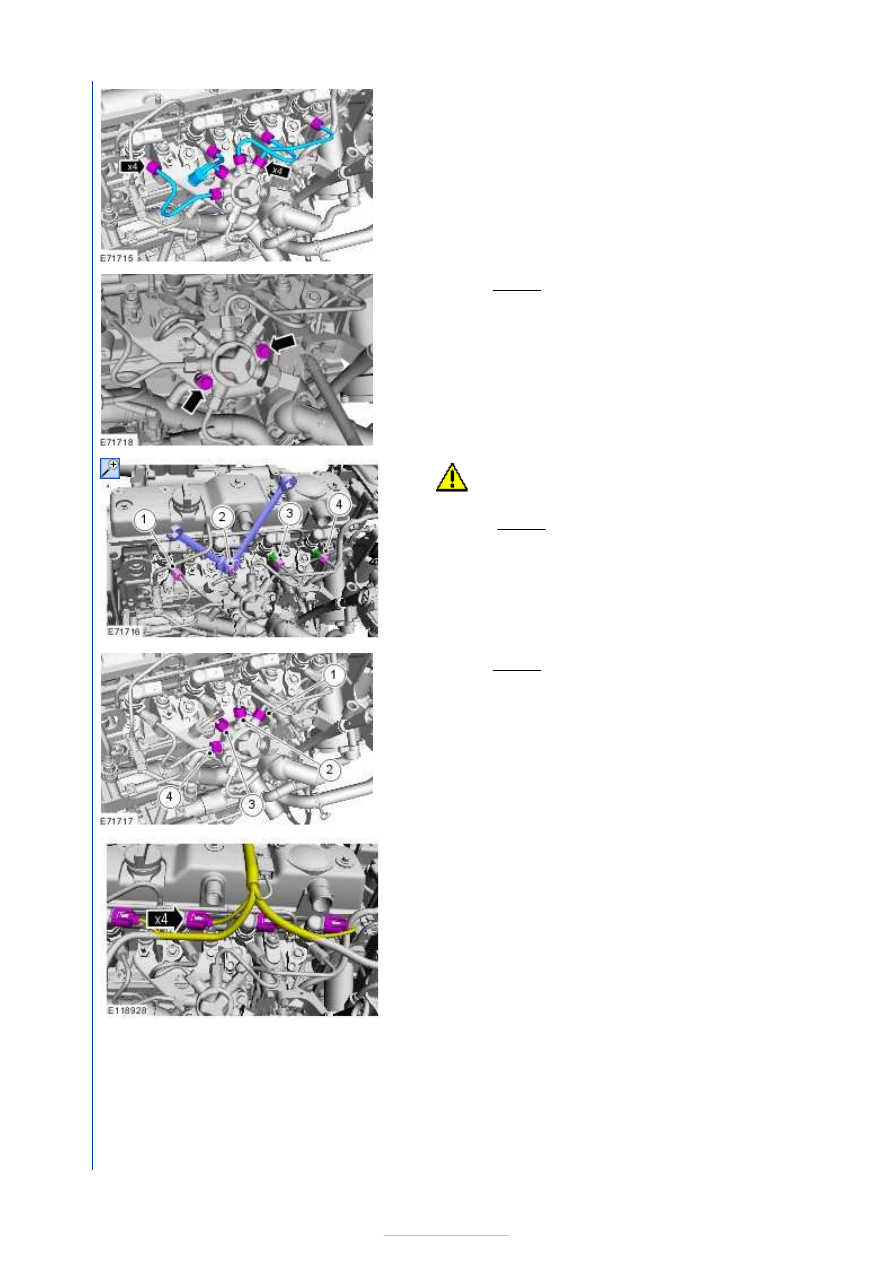

4. Loosen: 5 turn(s)

5.

NOTE: Make sure that new components are installed.
NOTE: Only tighten the union nuts finger tight at this
stage.

Discard the blanking caps.









6. Torque: 24 Nm

7.

CAUTION: Use an open-ended wrench to prevent

the component from turning.

Torque:

25 Nm

8. Torque: 38 Nm

9.

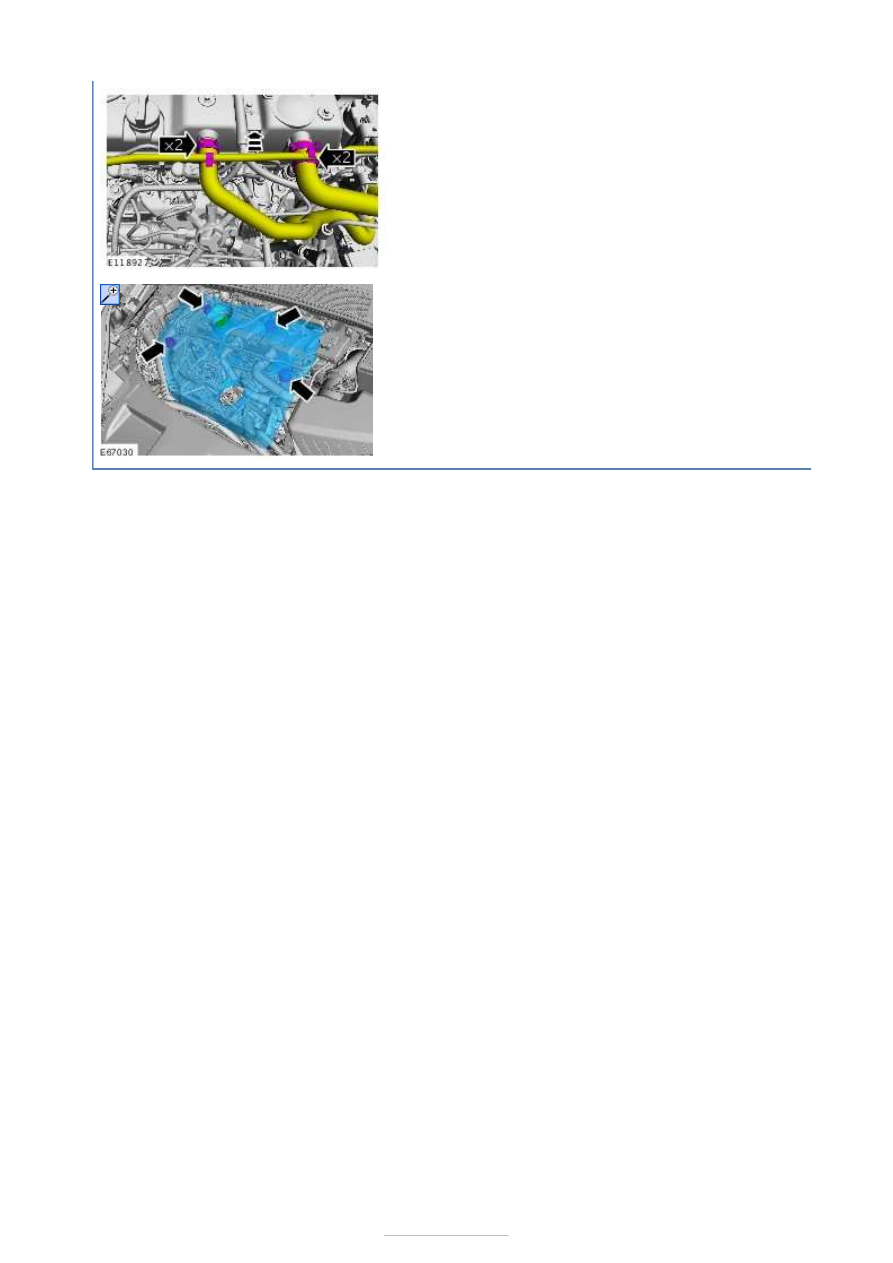

10. General Equipment:

Hose clamp remover/installer













11.
