Installation

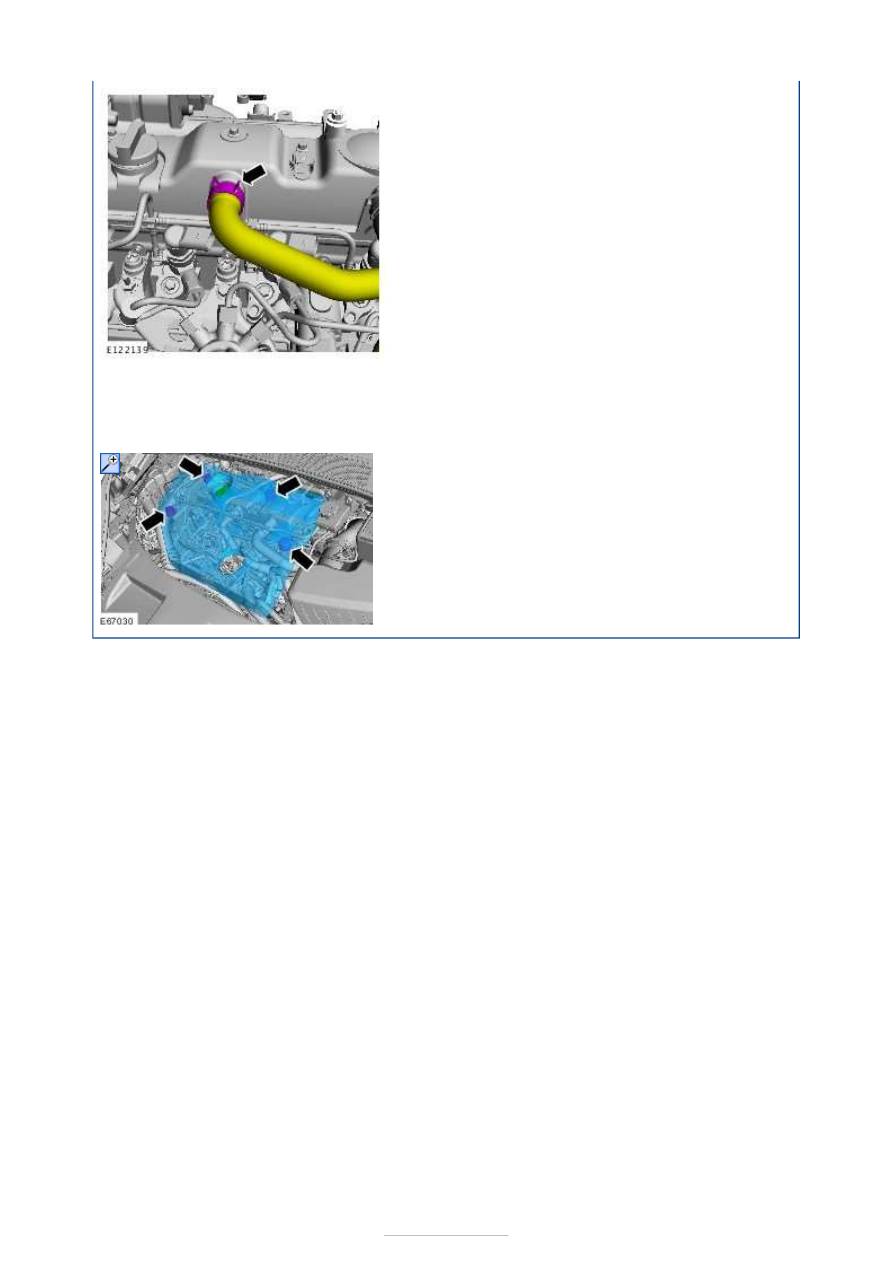

6.

CAUTIONS:

Use an open-ended wrench to prevent

the component from turning.

Make sure that all openings are sealed.

Use new blanking caps.

Make sure that the fuel line remains in

contact at both ends until both unions nuts
have been unscrewed and the area around
the joints thoroughly cleaned.

Vacuum any foreign material from the

fuel pump and fuel rail unions before sealing
the unions with blanking caps.

7.

1.

NOTE: Only tighten the bolts finger tight at
this stage.

2.

NOTE: Make sure that a new component is
installed.
NOTE: Only tighten the union nuts finger
tight at this stage.









3. Torque: 24 Nm

4.

CAUTION: Use an open-ended wrench

to prevent the component from turning.

Torque:

25 Nm

5. Torque: 38 Nm

6. General Equipment:

Hose clamp

remover/installer











7. Remove the lint-free material.

8. Refer to:

Fuel System Bleeding - 1.8L Duratorq-

TDCi (Lynx) Diesel

 (310-00 Fuel System -

General Information, General Procedures).

9.





Fuel Charging and Controls - 1.8L Duratorq-
TDCi (74kW/100PS) - Lynx/1.8L Duratorq-
TDCi (92kW/125PS) - Lynx - Fuel Injectors

S-MAX/Galaxy 2006.5 (02/2006

Removal and Installation

General Equipment

Removal

Flat-bladed screwdriver
Hose clamp remover/installer
Long nose pliers

1. Refer to:

Diesel Fuel System Health and Safety

Precautions

 (100-00 General Information, Description and

Operation).

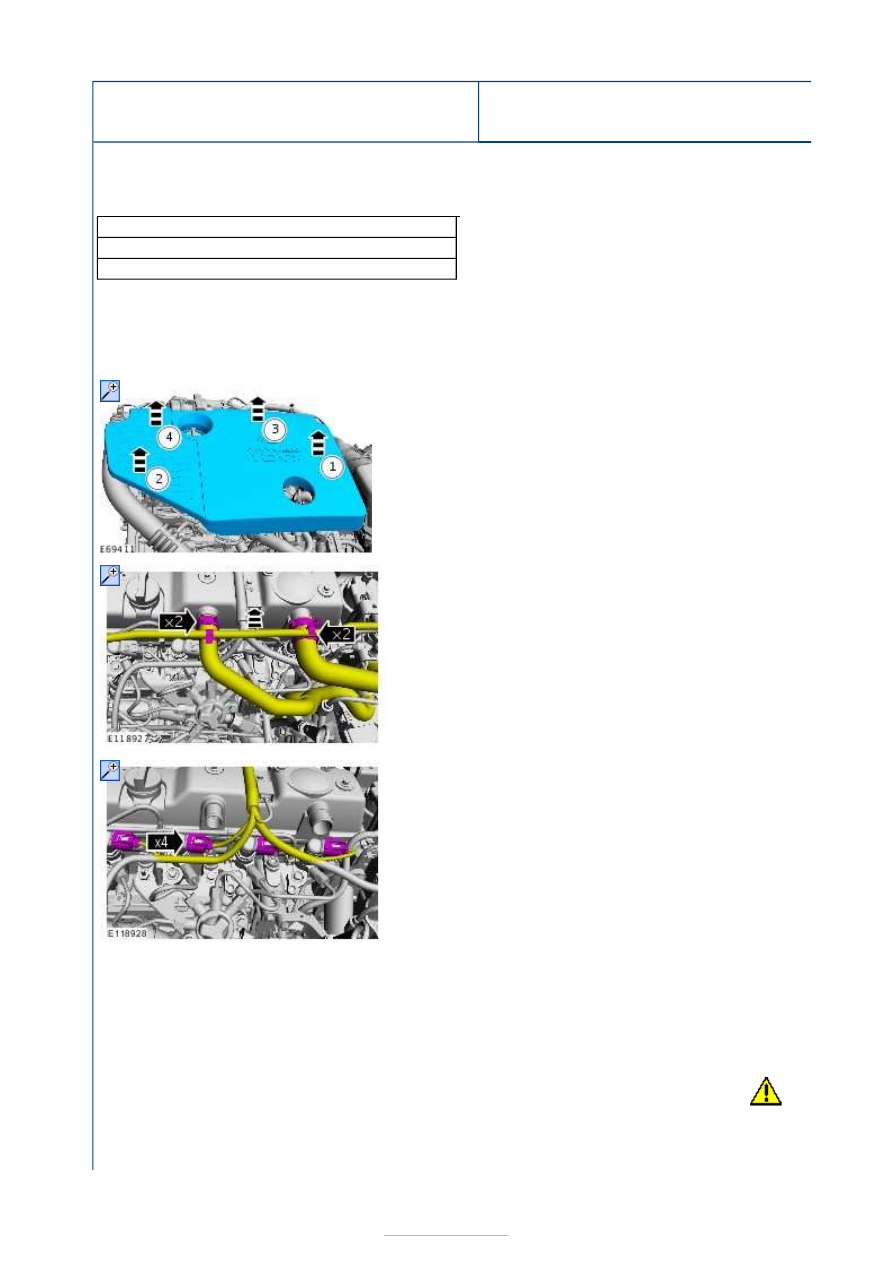

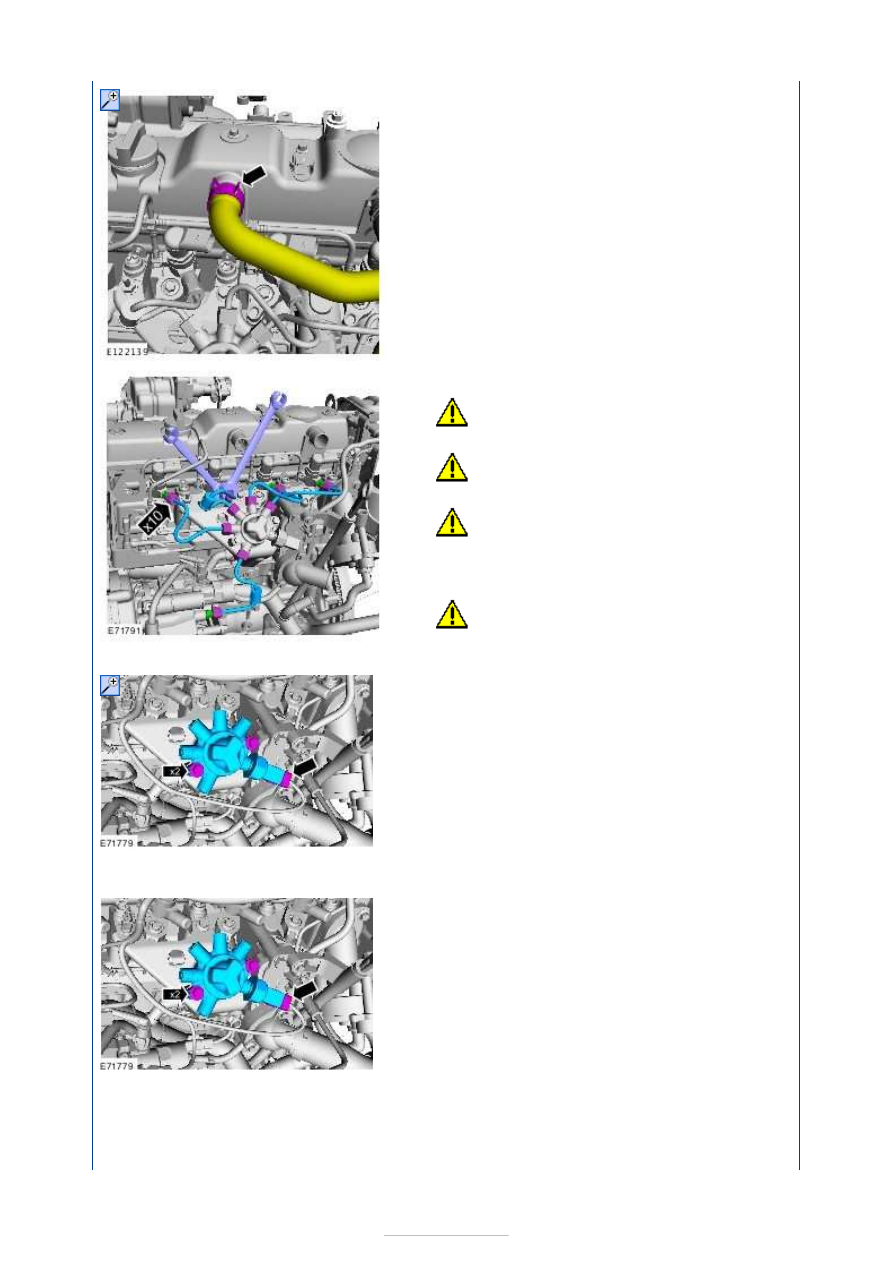

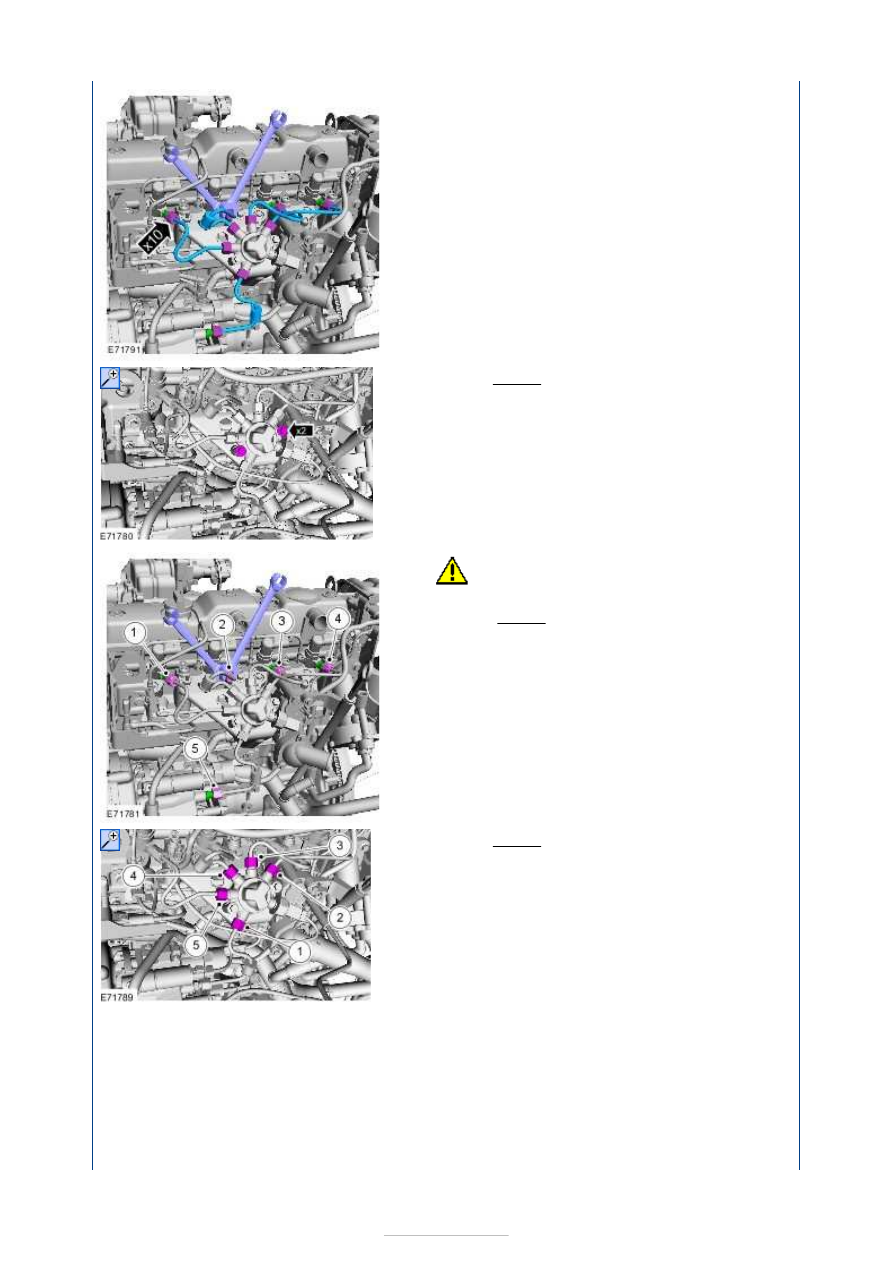

2.

3. General Equipment:

Hose clamp remover/installer



4.

5. Refer to:

Fuel Injection Component Cleaning

 (303-04E

Fuel Charging and Controls - 2.0L Duratorq-TDCi
(85kW/115PS) - DW/2.0L Duratorq-TDCi (100kW/136PS)
- DW/2.0L Duratorq-TDCi (103kW/140PS) - DW, Emission
Requirements: Stage IV, General Procedures).

6.

CAUTIONS:

Use an

open-ended
wrench to
