Ford Galaxy / Ford S-MAX. Manual - part 337

Engine Cooling - 2.5L Duratec
(162kW/220PS) - VI5 - Thermostat
Housing

S-MAX/Galaxy 2006.5 (02/2006-)



Print



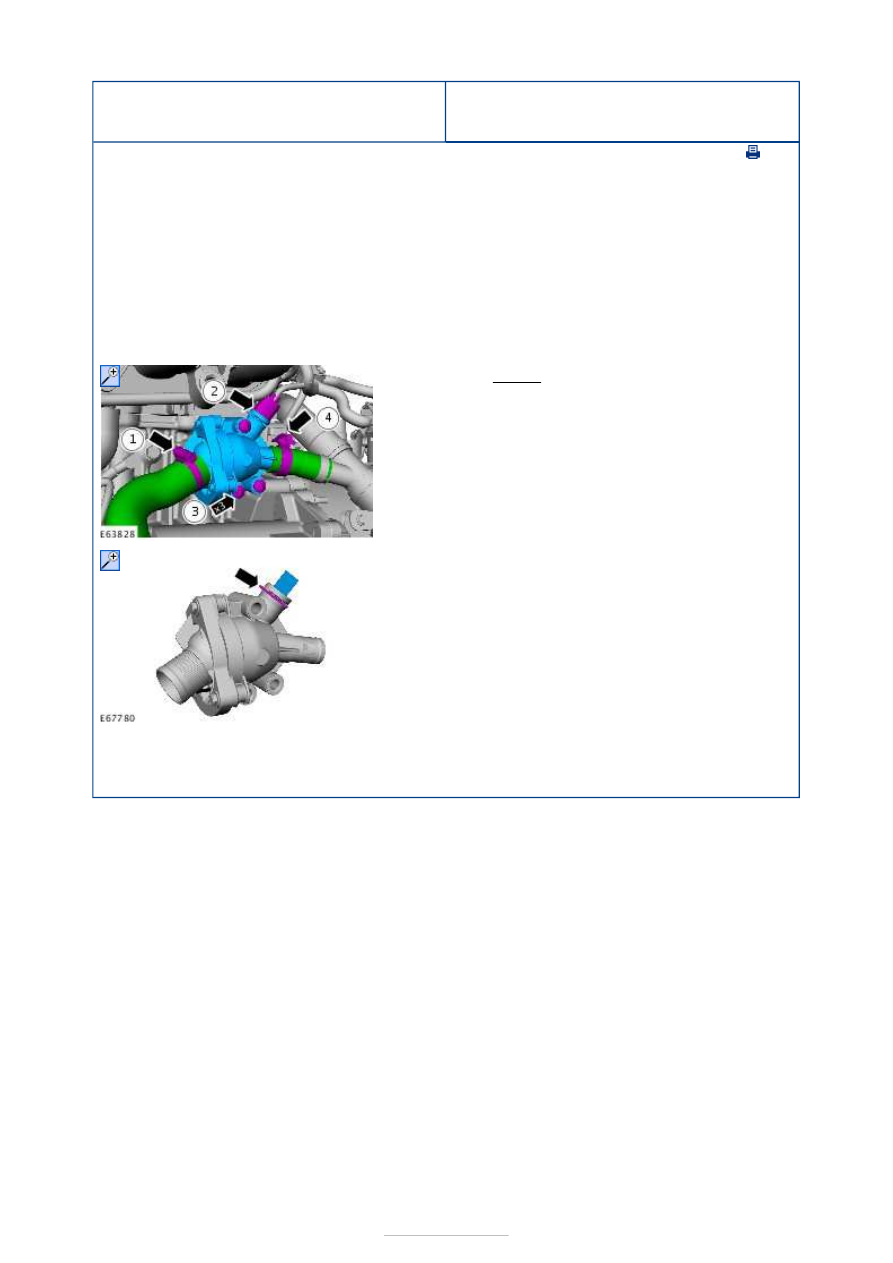

Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1. Refer to:

Cooling System Draining, Filling and

Bleeding

 (303-03C Engine Cooling - 2.5L Duratec

(162kW/220PS) - VI5, General Procedures).

2. Refer to:

Air Cleaner

 (303-12C Intake Air

Distribution and Filtering - 2.5L Duratec
(162kW/220PS) - VI5, Removal and Installation).

3. Torque: 17 Nm

4.

1. To install, reverse the removal procedure.





Engine Cooling - 2.5L Duratec
(162kW/220PS) - VI5 - Coolant Pump

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

General Equipment

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

Trolley jack

1. Drain the cooling system.

Refer to:

Cooling System Draining, Filling and

Bleeding

 (303-03C Engine Cooling - 2.5L Duratec

(162kW/220PS) - VI5, General Procedures).

2. Remove the timing belt.

Refer to:

Timing Belt

 (303-01D Engine - 2.5L

Duratec (162kW/220PS) - VI5, Removal and
Installation).

3.

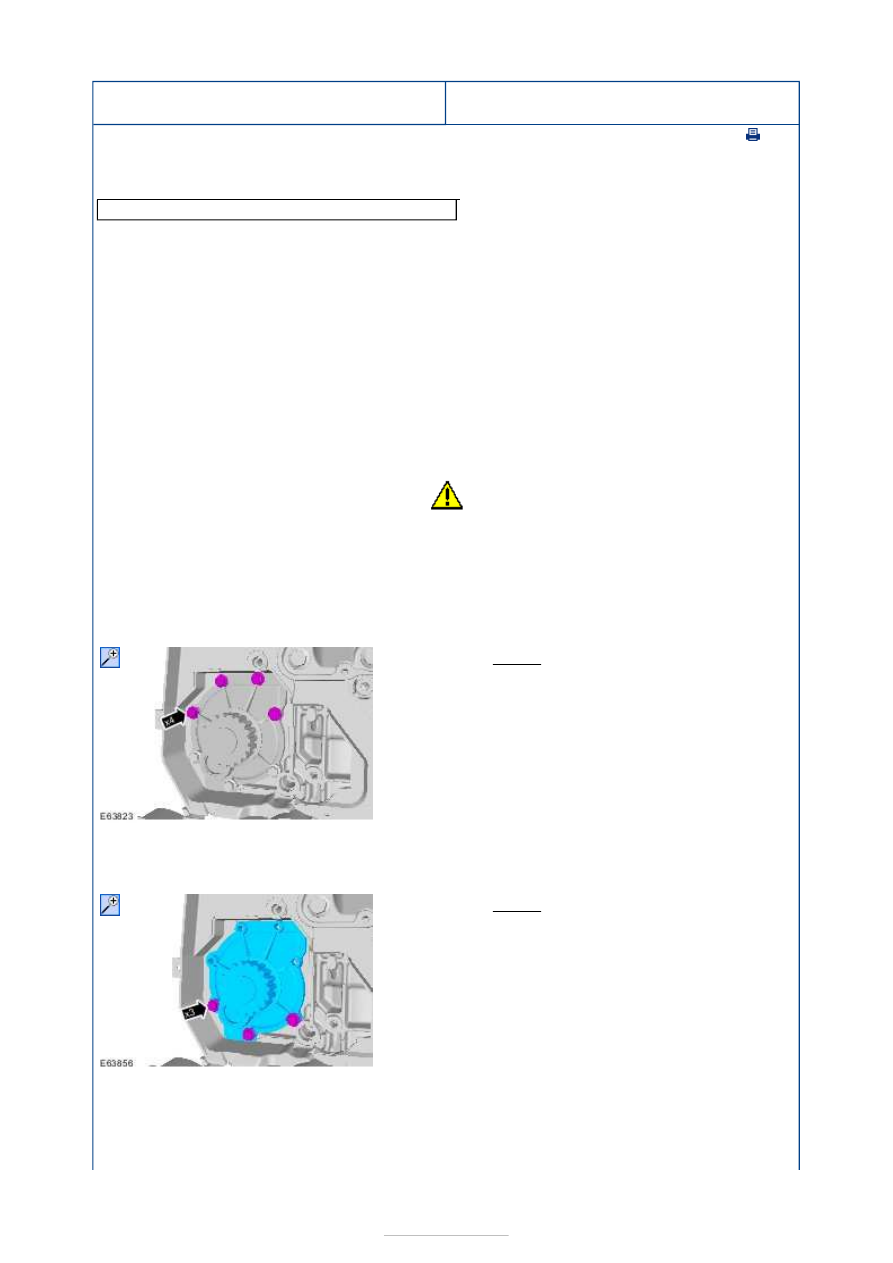

CAUTION: Use a wooden block to protect

the oil pan when supporting the engine.

Position the trolley jack with the wooden block
under the oil pan. Raise the trolley jack until the
front of the engine is free from load and the
coolant pump bolts can be accessed.

General Equipment:

Trolley jack



4. Torque: 17 Nm

5. Lower the engine.

General Equipment:

Trolley jack



6. Torque: 17 Nm

1.

NOTE: Install all the bolts finger tight before
final tightening.





To install, reverse the removal procedure.

Engine Cooling - 2.5L Duratec
(162kW/220PS) - VI5 - Cooling Fan Motor
and Shroud

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

General Equipment

Removal

NOTE: Removal steps in this procedure may contain installation details.

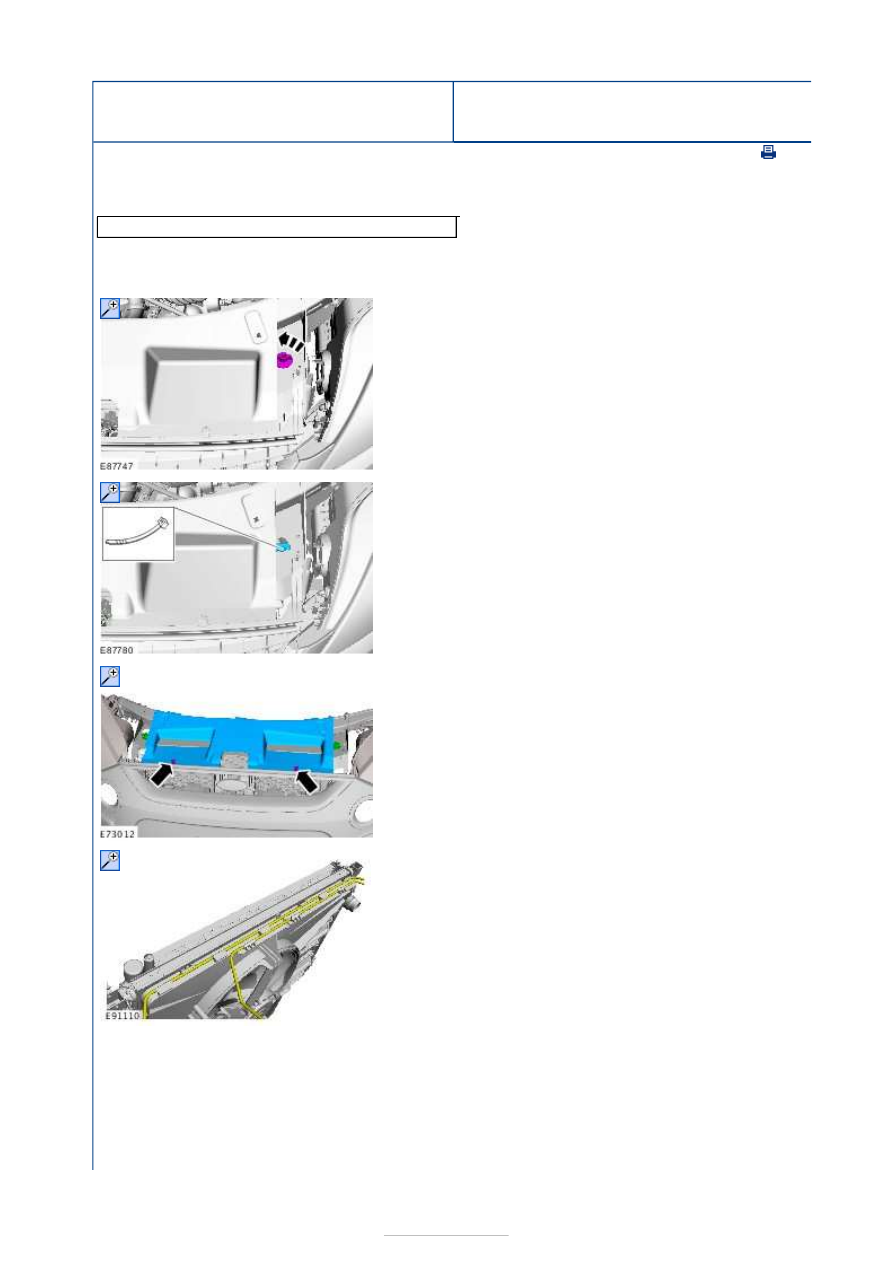

Cable ties

1. On both sides.

2. Loosely secure the radiator and condenser

assembly to the front panel so that it can be
lowered by approximately 70 mm (on both sides).

General Equipment:

Cable ties



3.

4.

5. Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

6.
