Ford Galaxy / Ford S-MAX. Manual - part 336

Engine Cooling - 2.5L Duratec (162kW/220PS)
- VI5 - Radiator Lower Mounting Repair

S-MAX/Galaxy 2006.5 (02/2006

General Procedures

General Equipment

5 mm drill bit
Cable ties
Flat file

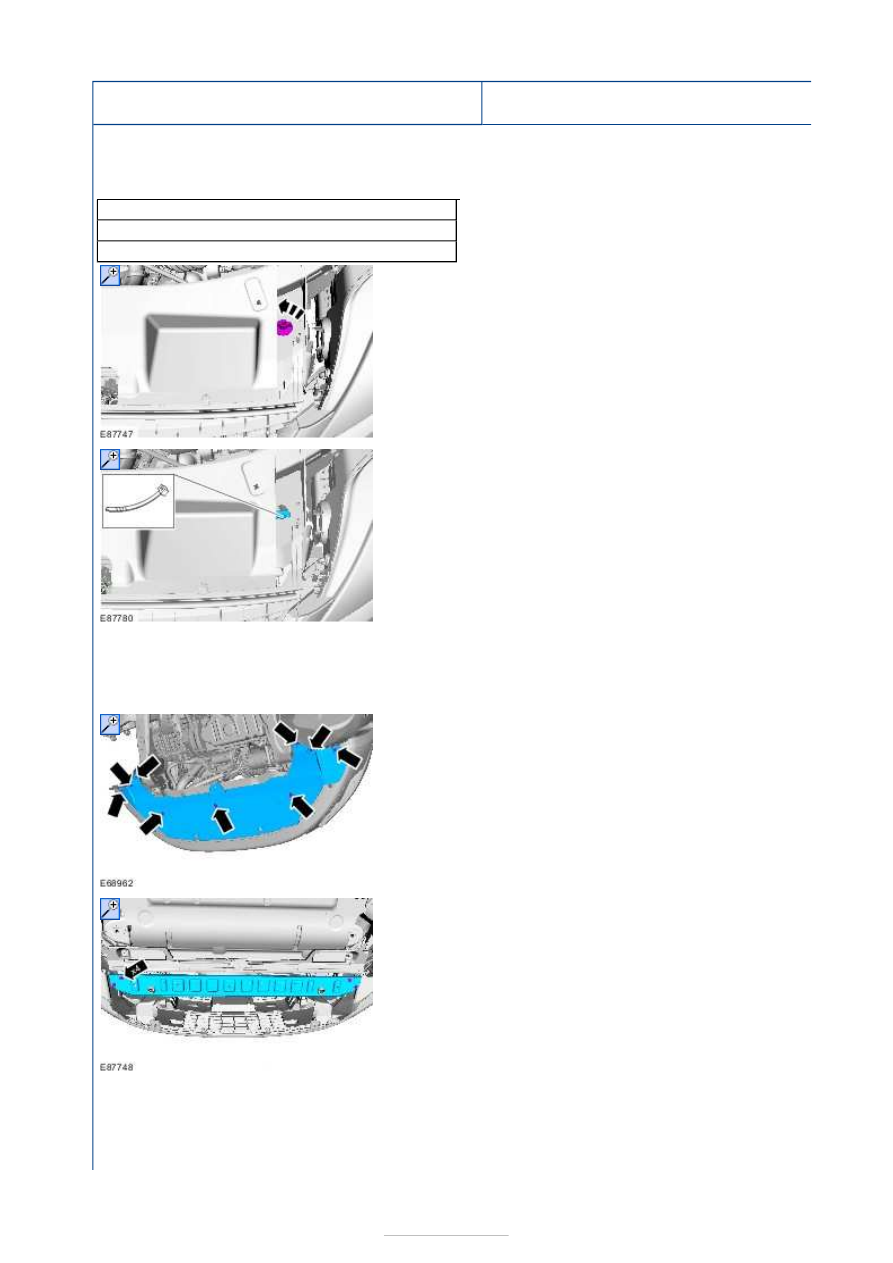

1. On both sides.

2. Secure the radiator and condenser assembly to the front

panel (on both sides).

General Equipment:

Cable ties



3. Raise and support the vehicle.

Refer to:

Lifting

 (100-02 Jacking and Lifting, Description

and Operation).

4.

5.

6.

1. General

Equipment:

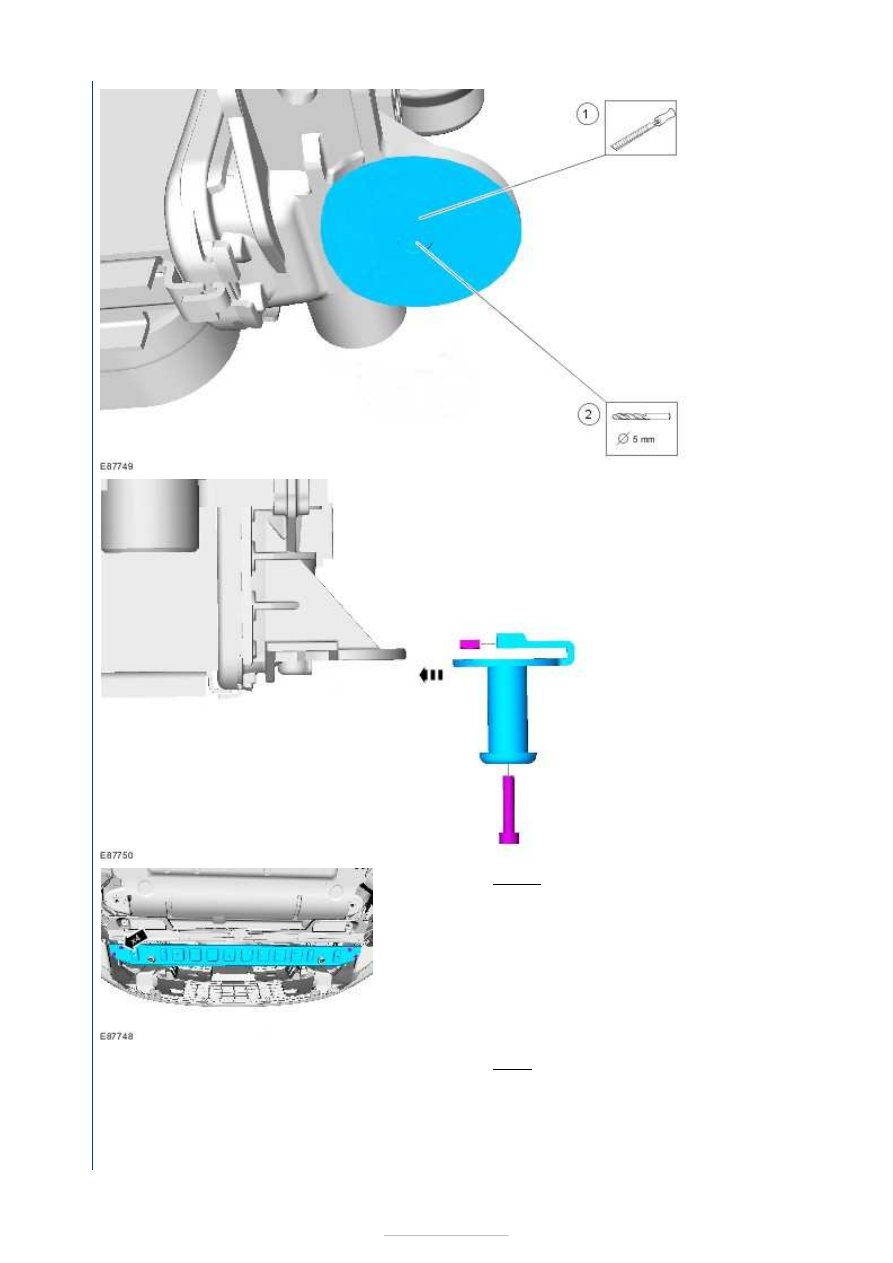

Flat file









2. General

Equipment:

5 mm drill
bit



7.

8. Torque: 25 Nm

9. Torque: 8 Nm

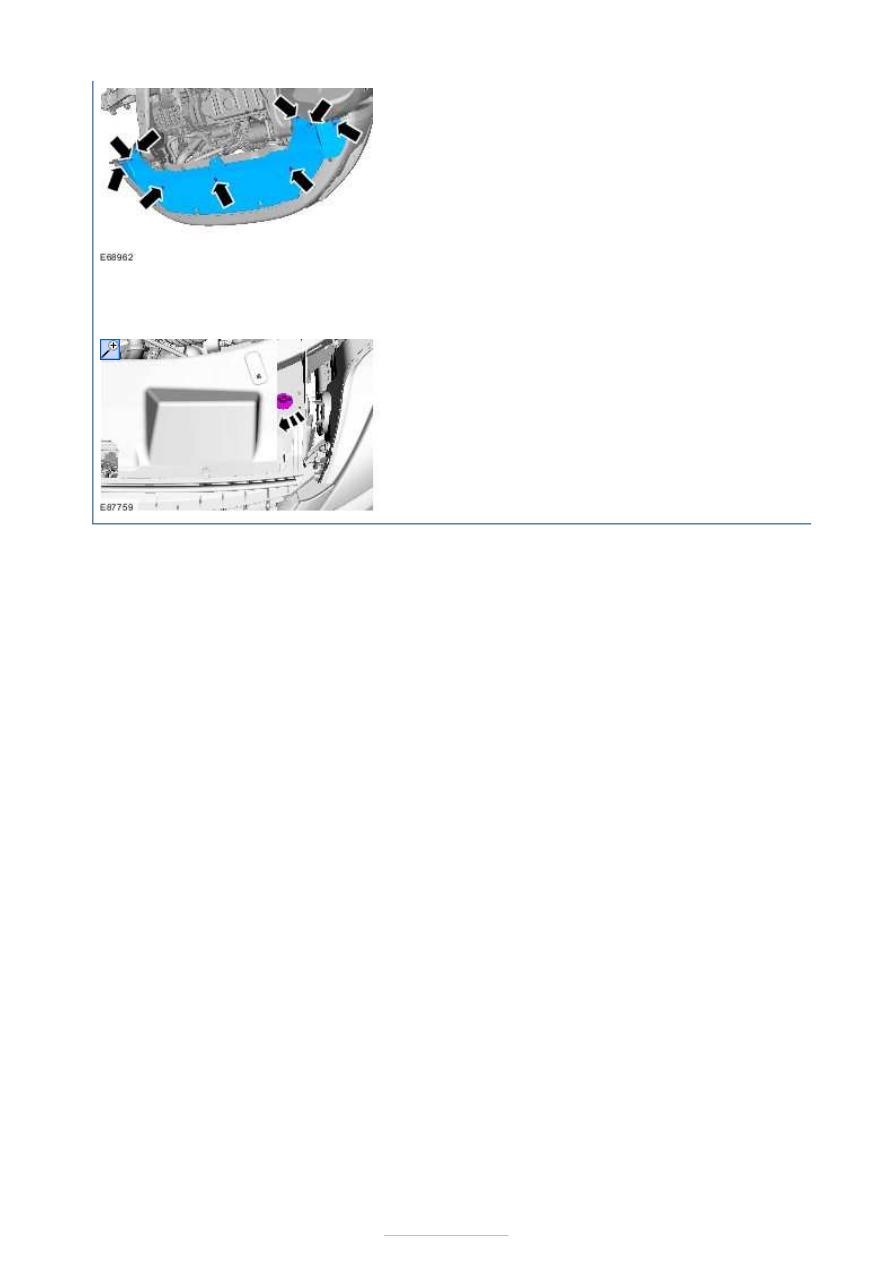

10. Lower the vehicle.

11. Remove the cable ties securing the radiator and condenser

assembly.

12. On both sides.





Engine Cooling - 2.5L Duratec
(162kW/220PS) - VI5 - Thermostat

S-MAX/Galaxy 2006.5 (02/2006-)



Print



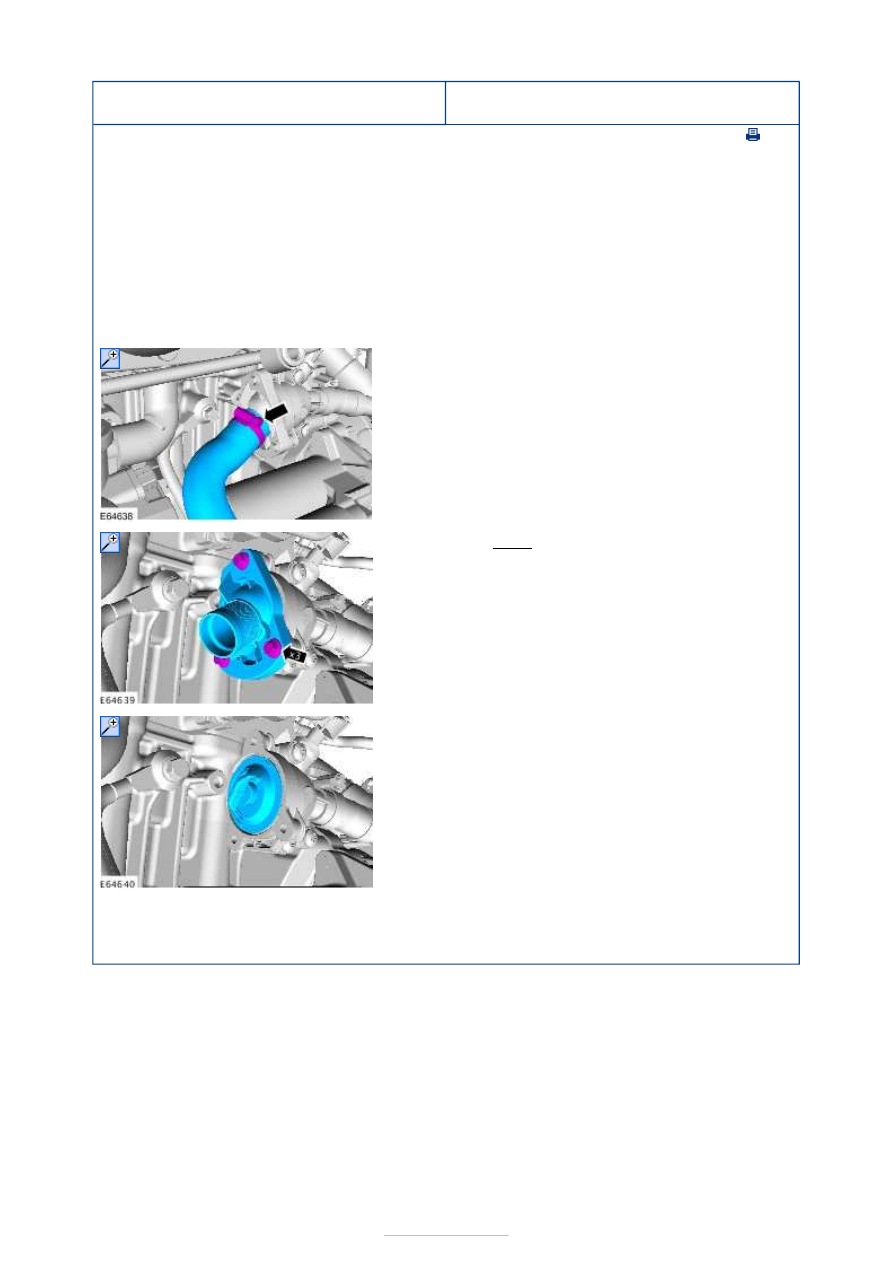

Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1. Refer to:

Cooling System Draining, Filling and

Bleeding

 (303-03C Engine Cooling - 2.5L Duratec

(162kW/220PS) - VI5, General Procedures).

2. Refer to:

Air Cleaner

 (303-12C Intake Air

Distribution and Filtering - 2.5L Duratec
(162kW/220PS) - VI5, Removal and Installation).

3.

4. Torque: 8 Nm

5.

1. To install, reverse the removal procedure.
