NOTE: The varying design of compression checking devices and fluctuating starter motor
speeds normally only allows for a comparison to be made of the compression pressures in
all cylinders.

1. 1. Using datalogger in the

Ford diagnostic equipment

, check that the fuel pressure

has dropped to zero and that the fuel temperature has either reached ambient
temperature or is below 30°C, whichever is the greater.

2. 2. Raise and support the vehicle. REFER to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

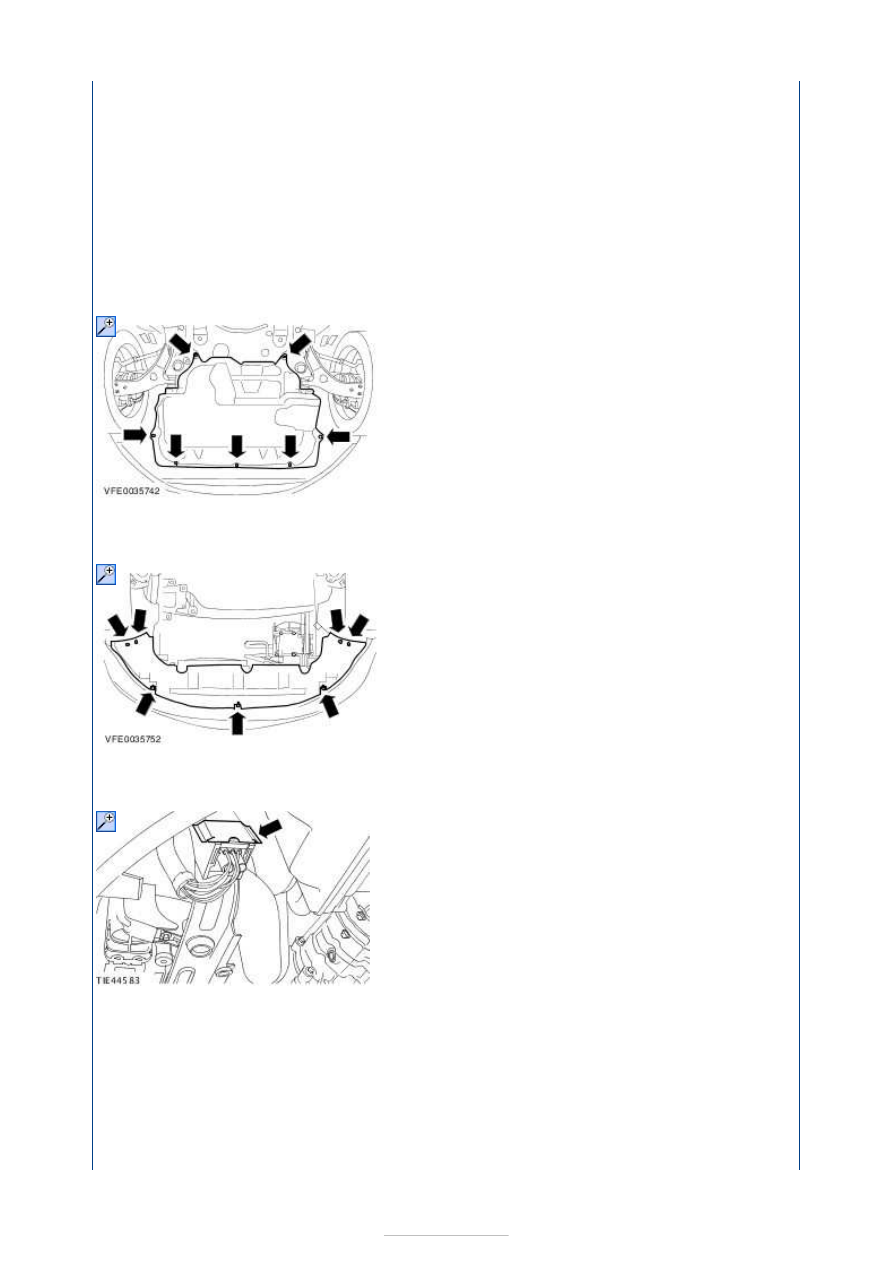

3. 3. Remove the engine undershield.

4. 4. Remove the radiator undershield.

5. 5. Remove the glow plug relay.

6. 6. Lower the vehicle.

7. 7. Remove the cowl panel grille.

REFER to:

Cowl Panel Grille

 (501-02 Front End Body Panels, Removal and

Installation).







8.

NOTE: The engine upper cover is held in place by 3 ball clips. The ball clips are not
vertical, but are angled backwards by approximately 20 degrees.

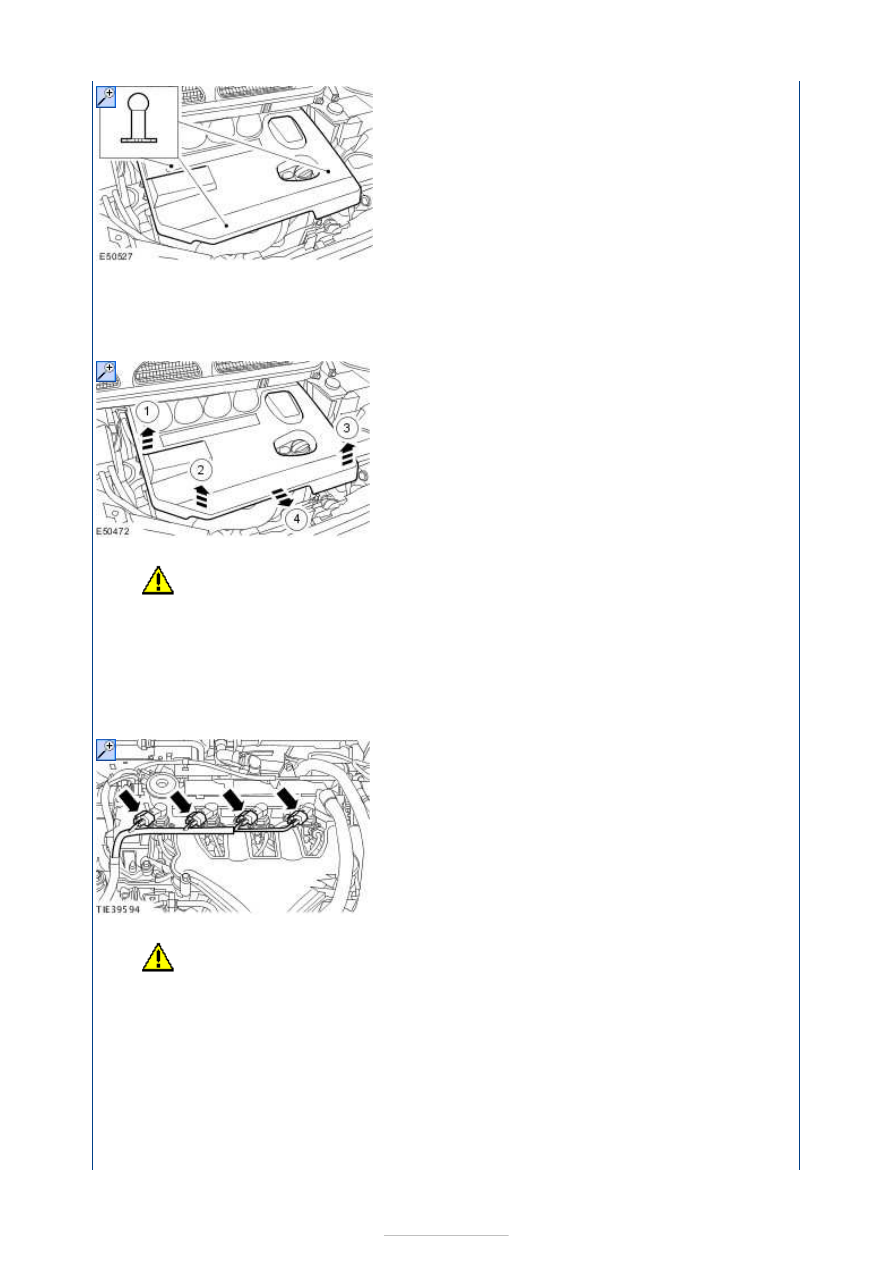

8. Location of the engine upper cover ball clips.

9.

CAUTION: Contact of the engine upper cover with the cowl panel may cause

damage (scratches) on the engine upper cover. If the ambient temperature is below
0°C, detach the engine upper cover with extreme caution. Failure to follow this
instruction may cause the engine upper cover to be damaged.
NOTE: Only remove and install the engine upper cover in the sequence shown.

9. Remove the engine upper cover.

Detach the engine upper cover ball clips in the sequence shown.

10.

CAUTION: Do not disconnect the fuel injection pump electrical connectors and

crank the engine.

10. Disconnect the fuel injector electrical connectors.

11. 11. Remove the exhaust gas recirculation (EGR) cooler. REFER to:

Exhaust Gas

Recirculation (EGR) Cooler

 (303-08C Engine Emission Control - 1.8L Duratorq-TDCi

(74kW/100PS) - Lynx/1.8L Duratorq-TDCi (92kW/125PS) - Lynx, Removal and
Installation).

12. 12. Remove the EGR valve. REFER to:

Exhaust Gas Recirculation (EGR) Valve

 (303-

08D Engine Emission Control - 2.0L Duratorq-TDCi (85kW/115PS) - DW/2.0L







Duratorq-TDCi (100kW/136PS) - DW/2.0L Duratorq-TDCi (103kW/140PS) - DW,

Emission Requirements: Stage IV, Removal and Installation).

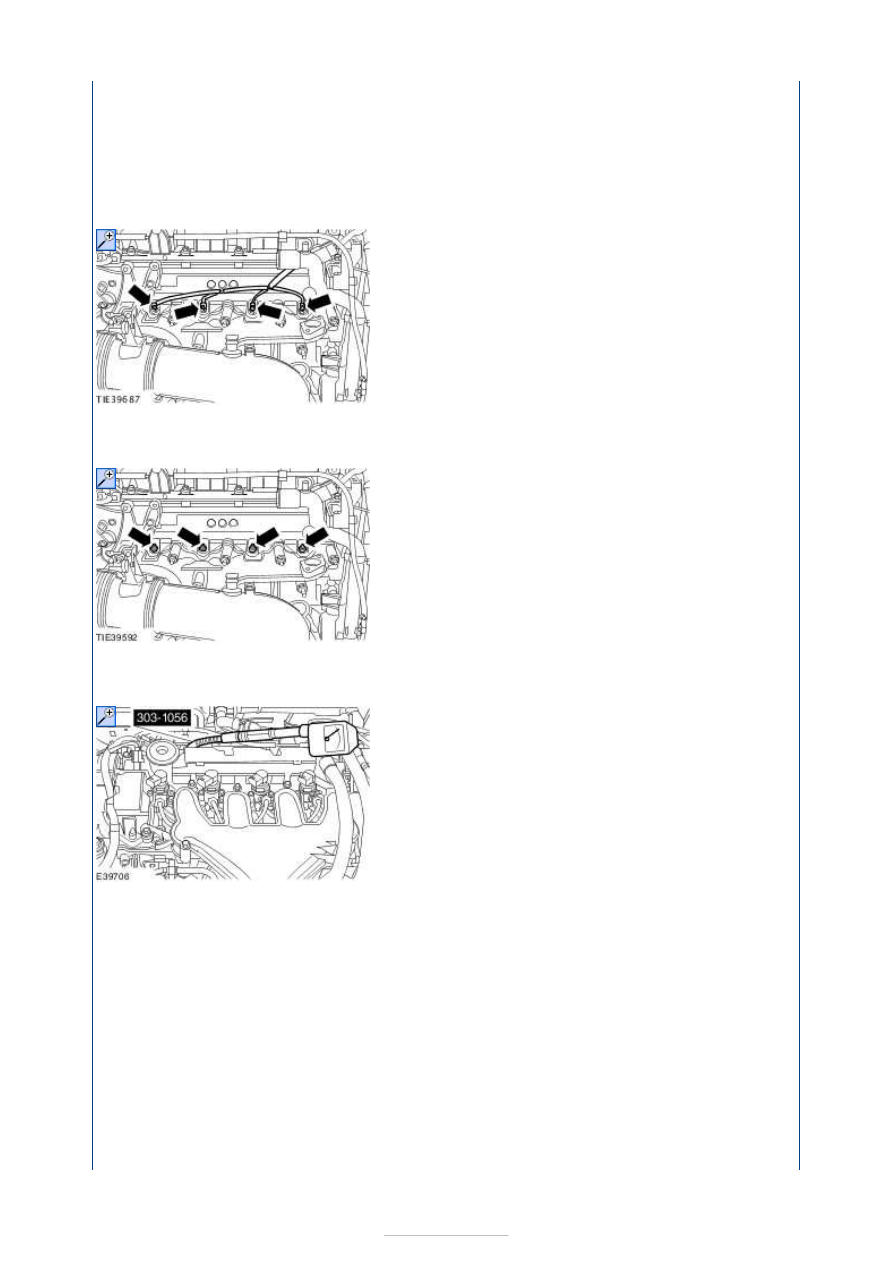

13. 13. Remove the glow plug power supply.

14. 14. Remove the glow plugs.

15. 15. Install the special tool and a suitable compression tester into the glow plug bore.

NOTE: Crank the engine with the starter motor until the pointer on the compression
tester stops rising.

16. 16. Carry out the measurement on all cylinders, following the measuring equipment

manufacturer's instructions.

17. 17. Detach the compression tester and the special tool.







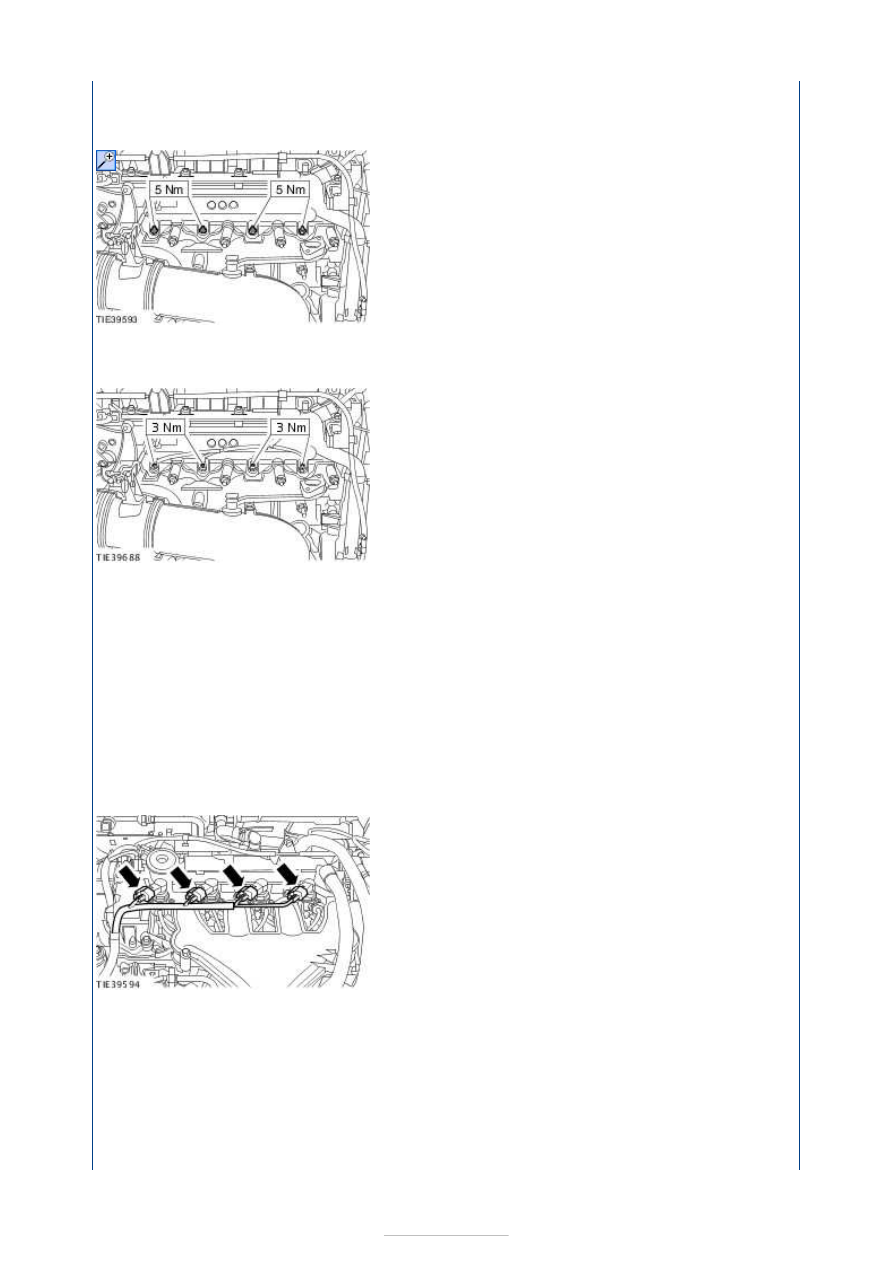

18. 18. Install the glow plugs.

19. 19. Install the glow plug power supply.

20. 20. Install the EGR valve.

REFER to:

Exhaust Gas Recirculation (EGR) Valve

 (303-08D Engine Emission Control

- 2.0L Duratorq-TDCi (85kW/115PS) - DW/2.0L Duratorq-TDCi (100kW/136PS) -
DW/2.0L Duratorq-TDCi (103kW/140PS) - DW, Emission Requirements: Stage IV,
Removal and Installation).

21. 21. Install the EGR cooler. REFER to:

Exhaust Gas Recirculation (EGR) Cooler

 (303-

08C Engine Emission Control - 1.8L Duratorq-TDCi (74kW/100PS) - Lynx/1.8L
Duratorq-TDCi (92kW/125PS) - Lynx, Removal and Installation).

22. 22. Connect the fuel injector electrical connectors.

23. 23. Apply soap solution to the ball clip mountings in the engine upper cover.

Soap solution (maximum concentration of soap in water 1:200).
