30. Torque: 23 Nm

31. Tighten the common rail support bracket

retaining bolts in the sequence shown. Do not
fully tighten the fuel supply manifold retaining
bracket bolts at this stage.

Torque:

1-2 23 Nm
3 24 Nm

32.

CAUTION: Use an open-ended wrench

to prevent the component from turning.
NOTE: Make sure that new components are
installed.
NOTE: The fuel supply line must be installed
with the yellow identification collar adjacent
to the fuel injector and the blue identification
collar adjacent to the fuel rail.
NOTE: The fuel supply line must be installed
with the yellow identification collar adjacent
to the fuel pump and the blue identification
collar adjacent to the fuel rail.
NOTE: The high-pressure fuel supply lines
must be connected immediately after
removing the blanking plugs.
NOTE: Do not allow the unions to hit the
ends of the high-pressure fuel supply line.

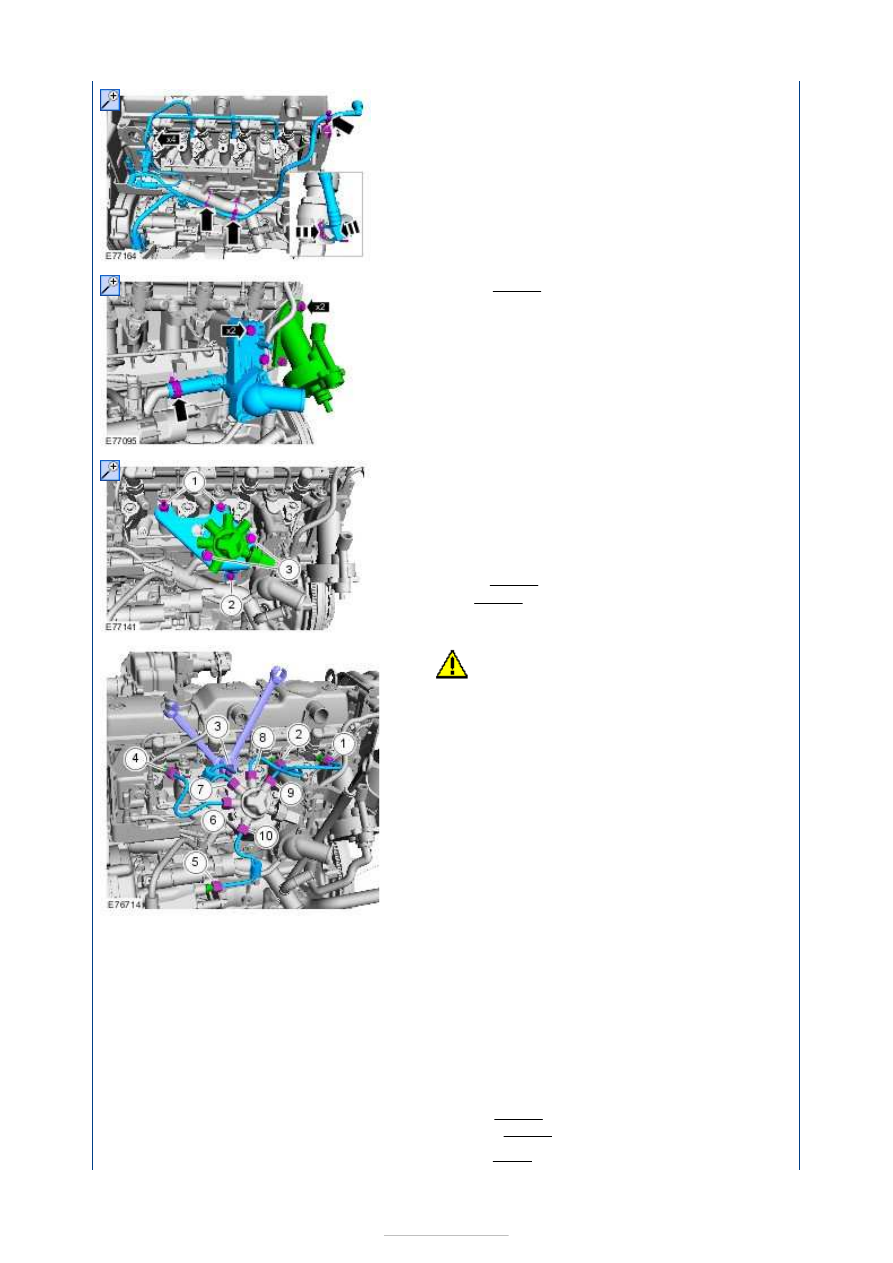

To aid installation of the new high-pressure
fuel supply lines, the unions at the fuel rail
end are colored gold.

Tighten the fuel injector high-pressure fuel
supply lines in the sequence shown.

Torque:

1-5 25 Nm
6-10 38 Nm

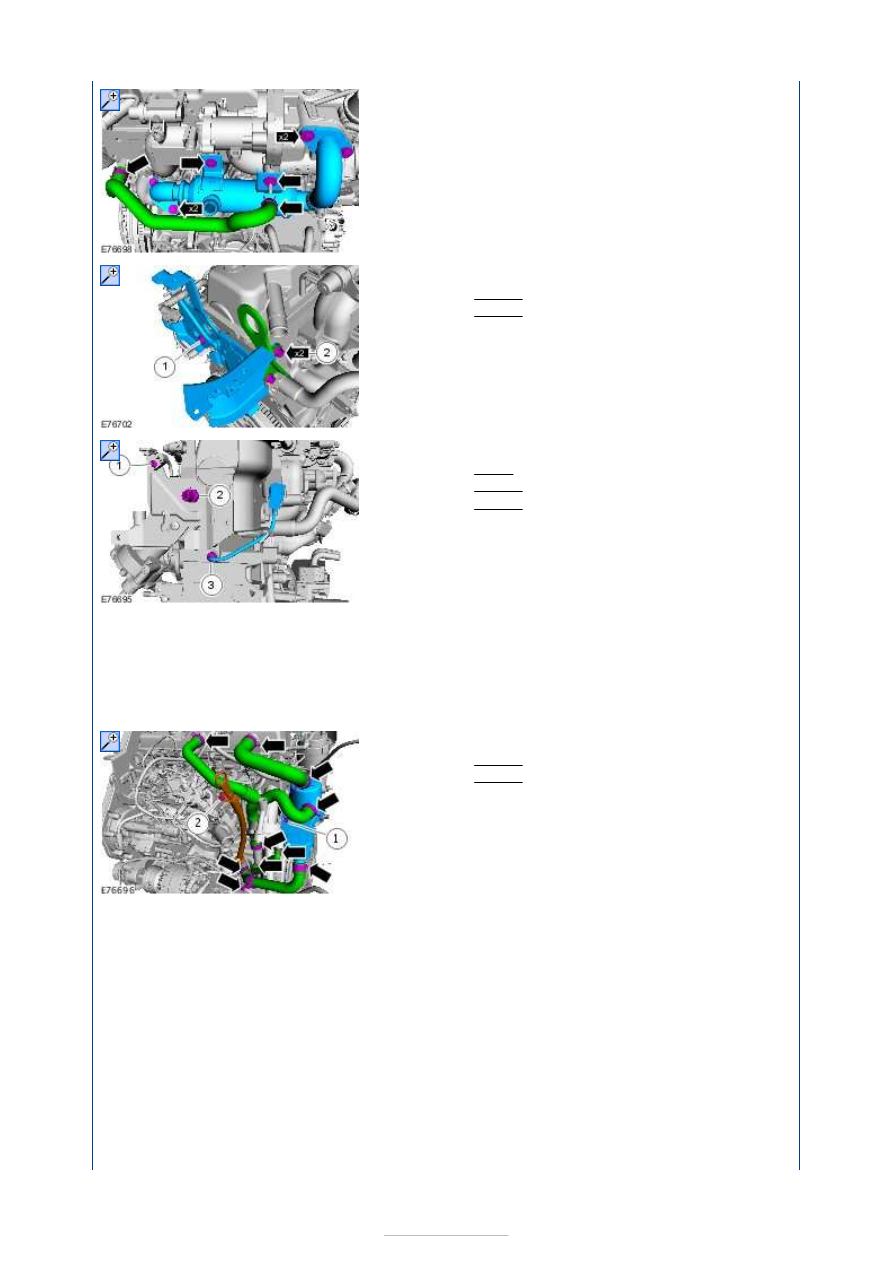

33. Torque: 5 Nm









34. Torque: 3 Nm

35.

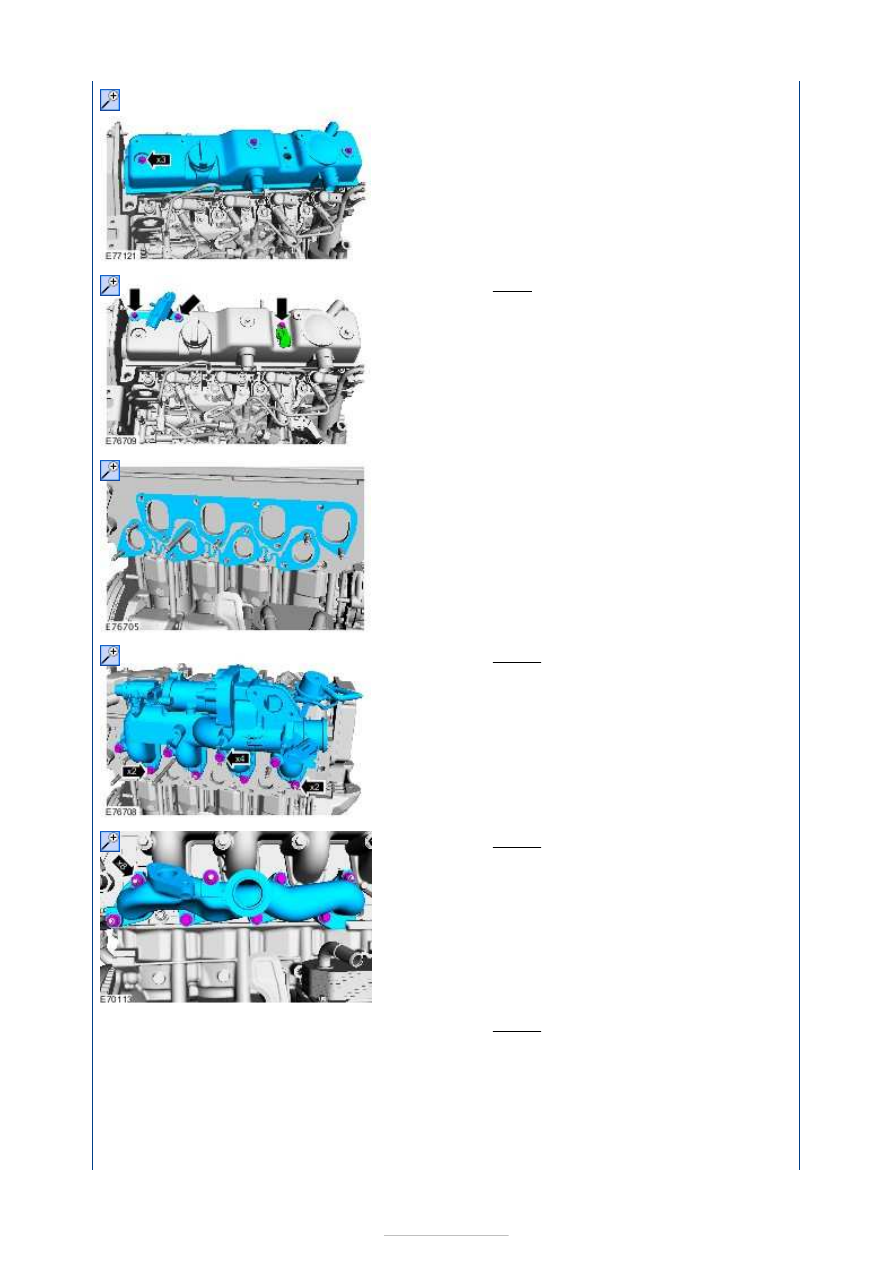

36. Torque: 24 Nm

37. Torque: 20 Nm

38. Torque: 23 Nm











39. Torque:

1 23 Nm
2 23 Nm

40. Torque:

1 7 Nm
2 20 Nm
3 20 Nm

41. Install the Fuel Filter.

Refer to:

Fuel Filter

 (310-01B Fuel Tank and

Lines - 1.8L Duratorq-TDCi (74kW/100PS) -
Lynx/1.8L Duratorq-TDCi (92kW/125PS) - Lynx,
Removal and Installation).

42. Torque:

1 23 Nm
2 10 Nm

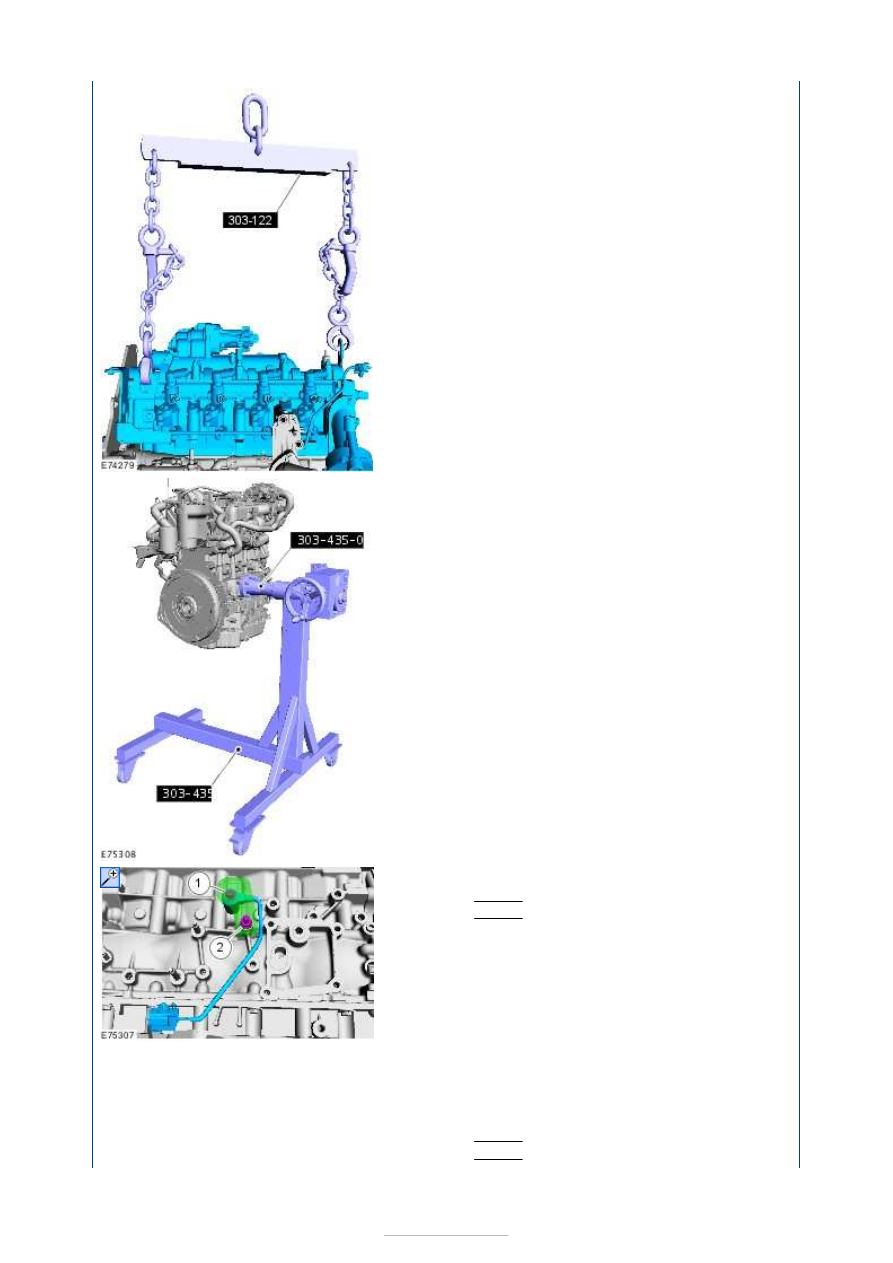

43. Special Tool(s):

303-122











44. Remove the Special Tools.

Special Tool(s):

303-435

,

303-435-06



45. Torque:

1 20 Nm
2 23 Nm

46. Make sure that the Gap between the Ears of the

V-Band Clamp is between 3-6 mm.

Torque:

1 25 Nm
2 45 Nm
