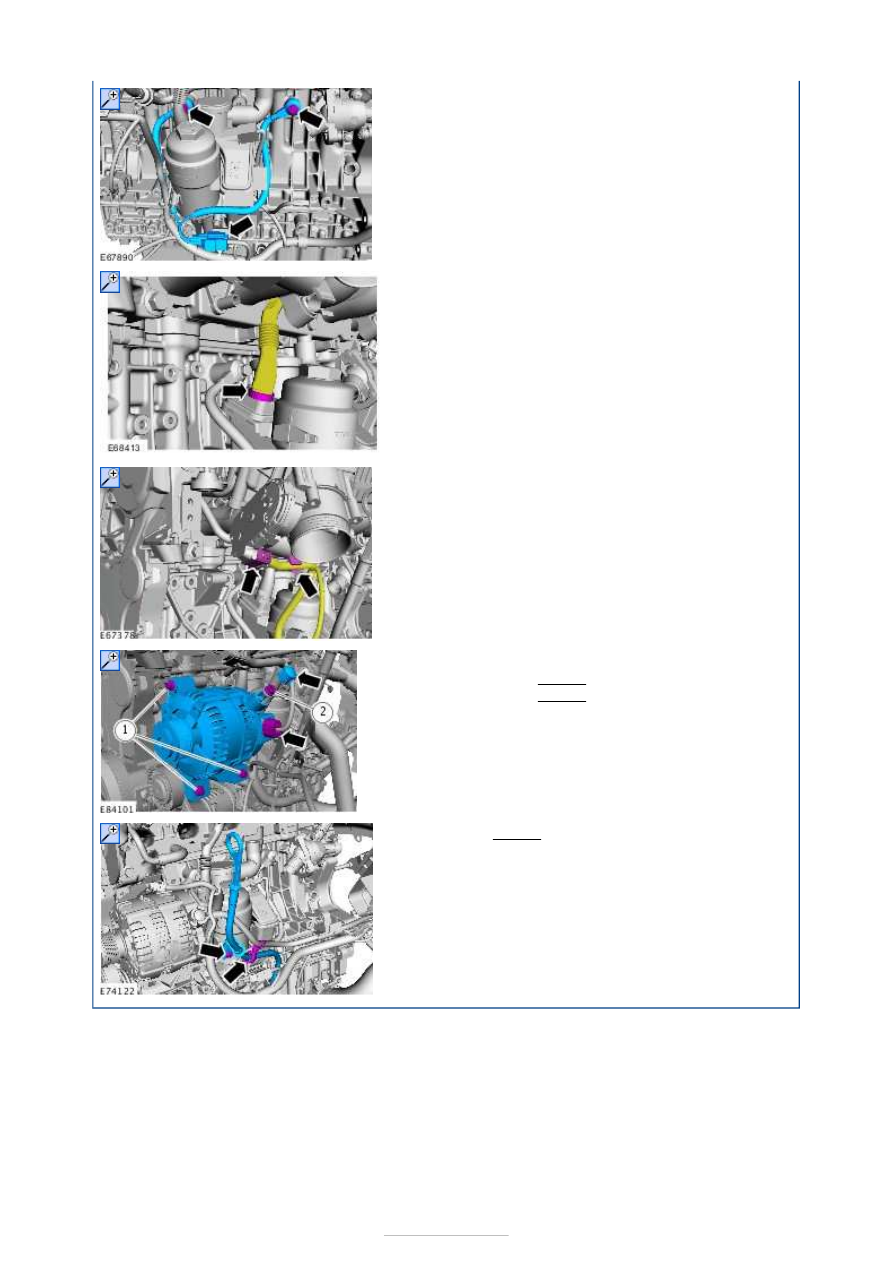

27.

28.

29.

1. Torque: 24 Nm
2. Torque: 15 Nm

30. Torque: 10 Nm











Engine - 2.5L Duratec (162kW/220PS) -
VI5 - Engine—Vehicles With: 6-Speed
Manual Transaxle - M66

S-MAX/Galaxy 2006.5 (02/2006-)



Print



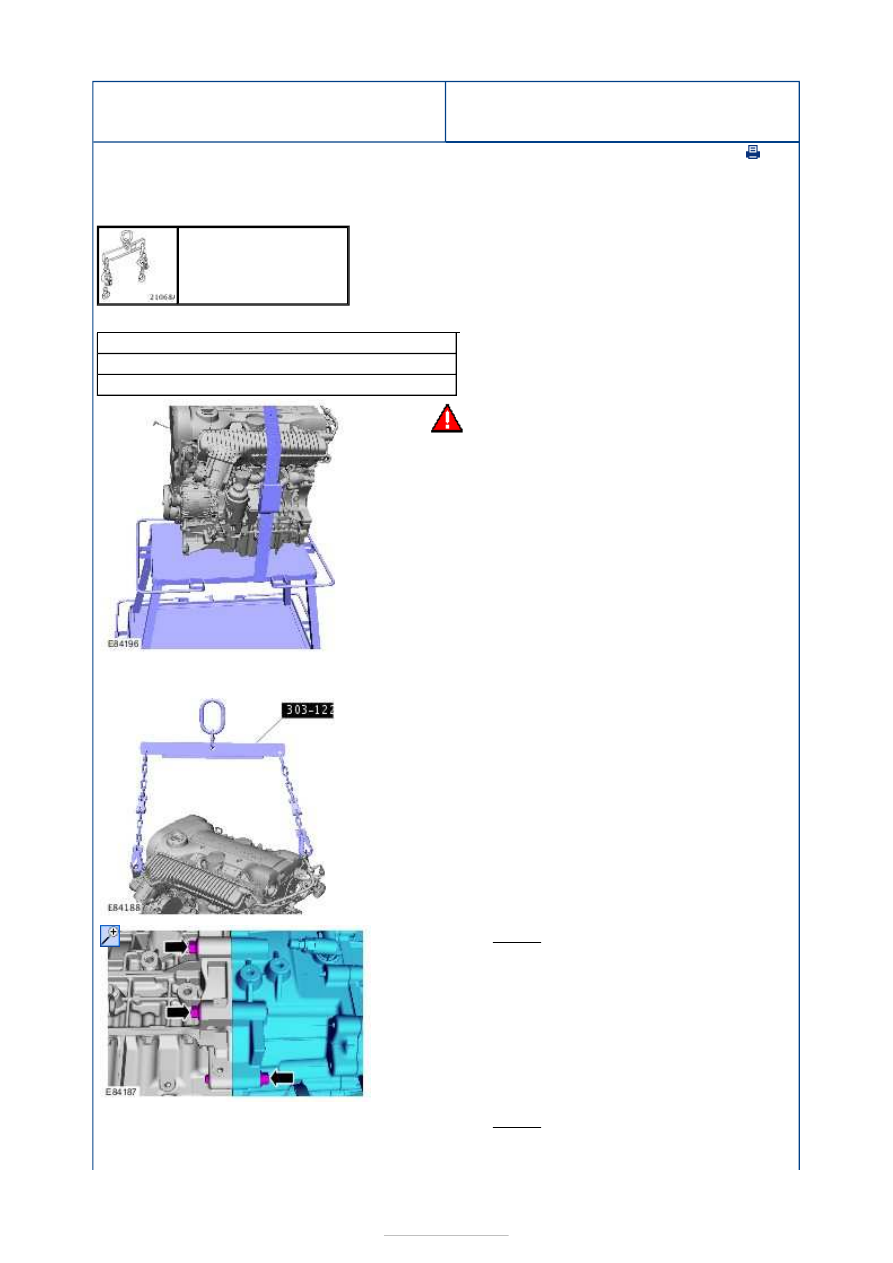

Installation

Special Tool(s)

General Equipment

303-122
Lifting Bracket, Engine

Hose clamp remover/installer

Mounting table set

Retaining Strap

1.

WARNING: Make sure that the engine

and transmission assembly is on wooden
blocks and secured with suitable retaining
straps.

General Equipment:

Mounting table set



General Equipment:

Retaining Strap



2. Remove the Special Tool(s):

303-122



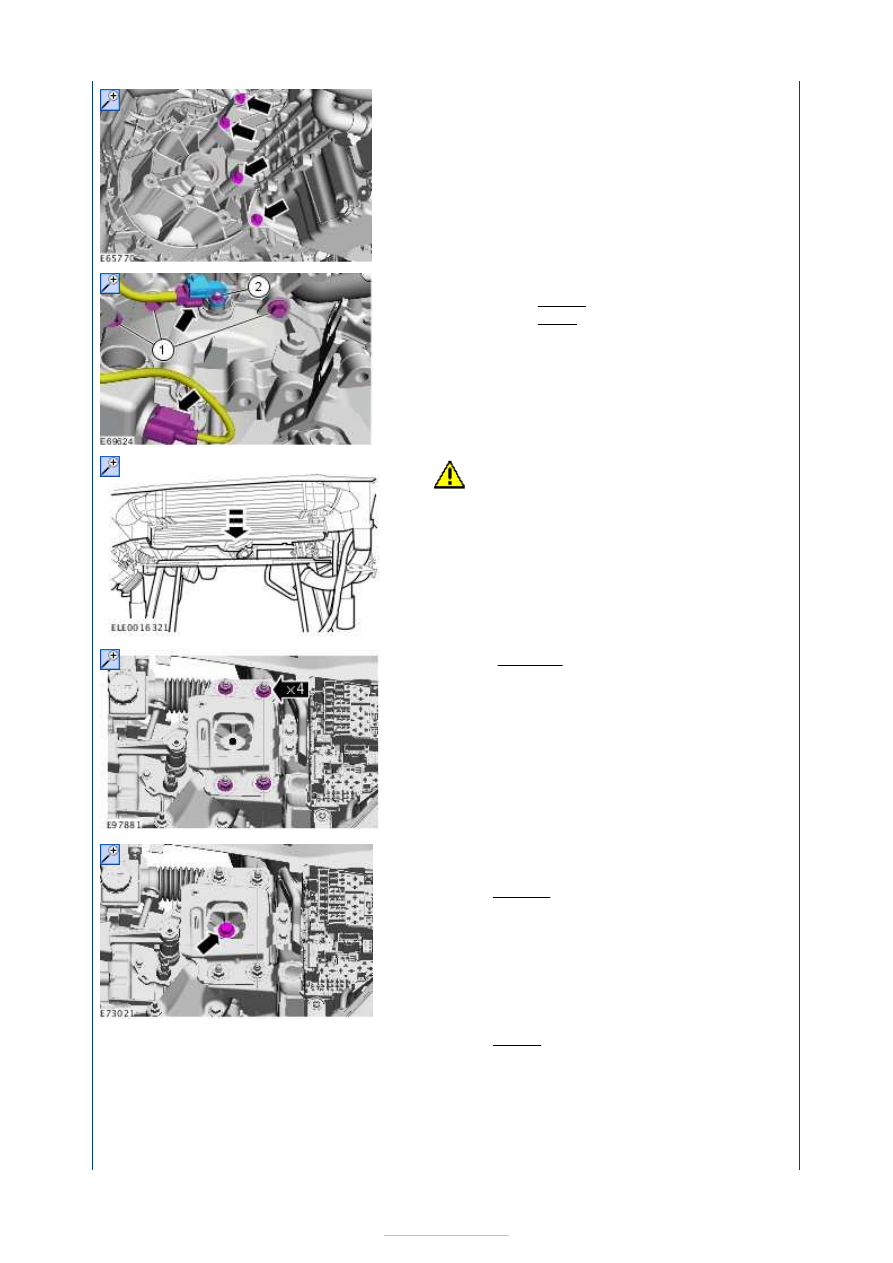

3. Torque: 48 Nm

4. Torque: 48 Nm









5.

1. Torque: 48 Nm
2. Torque: 6 Nm

6.

CAUTION: Make sure that no

components catch.

Lower the vehicle until the engine mounts are
free from load.

7. Loosen: 2 turn(s)

8.

NOTE: Make sure that a new component is
installed.

Torque:

133 Nm

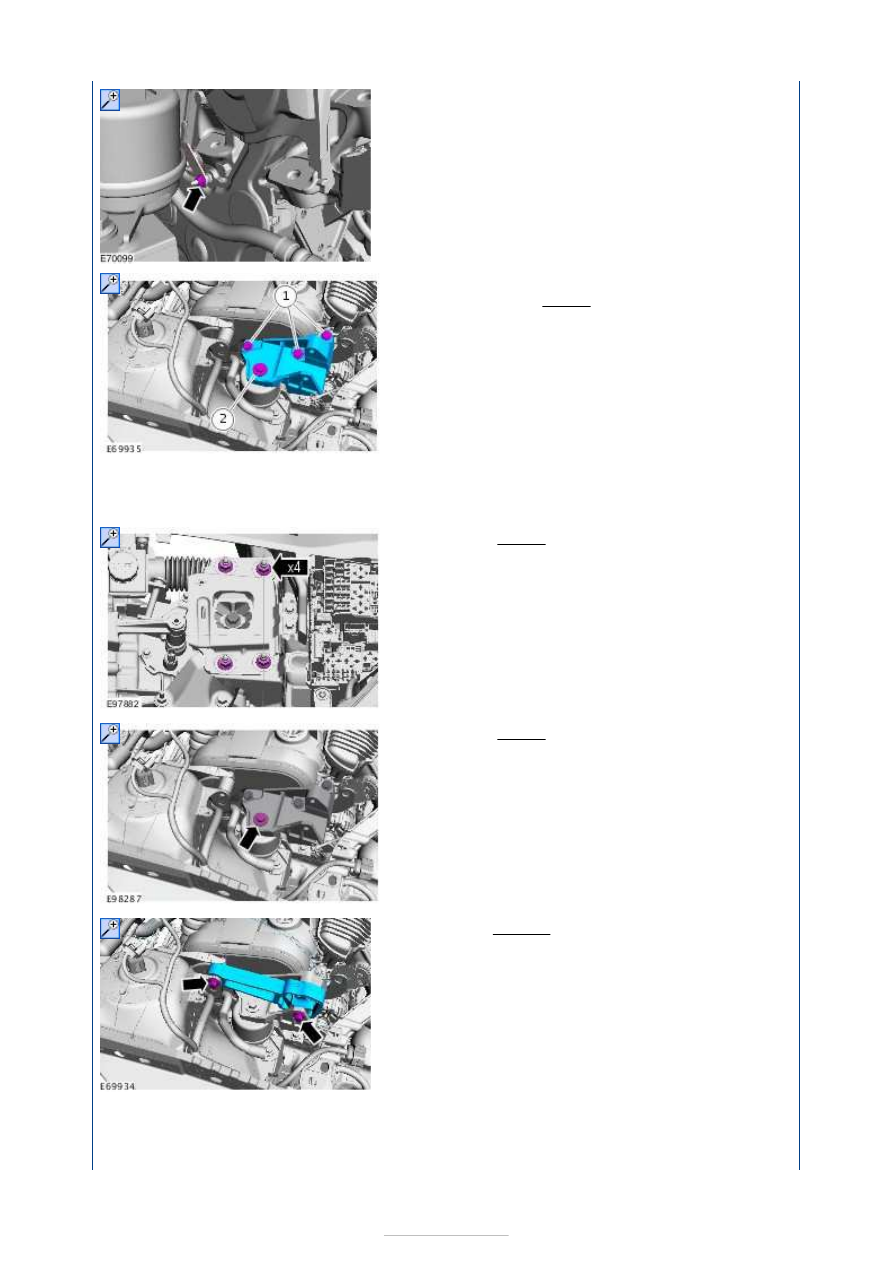

9. Torque: 12 Nm











10.

1. Torque: 80 Nm
2.

NOTE: Only tighten the bolt finger
tight at this stage.

11. Remove the following items:

General Equipment:

Mounting table set



General Equipment:

Retaining Strap



12. Torque: 80 Nm

13. Torque: 80 Nm

14. Torque: 110 Nm

15. Refer to:

Starter Motor

 (303-06C Starting

System - 2.5L Duratec (162kW/220PS) - VI5,
Removal and Installation).
