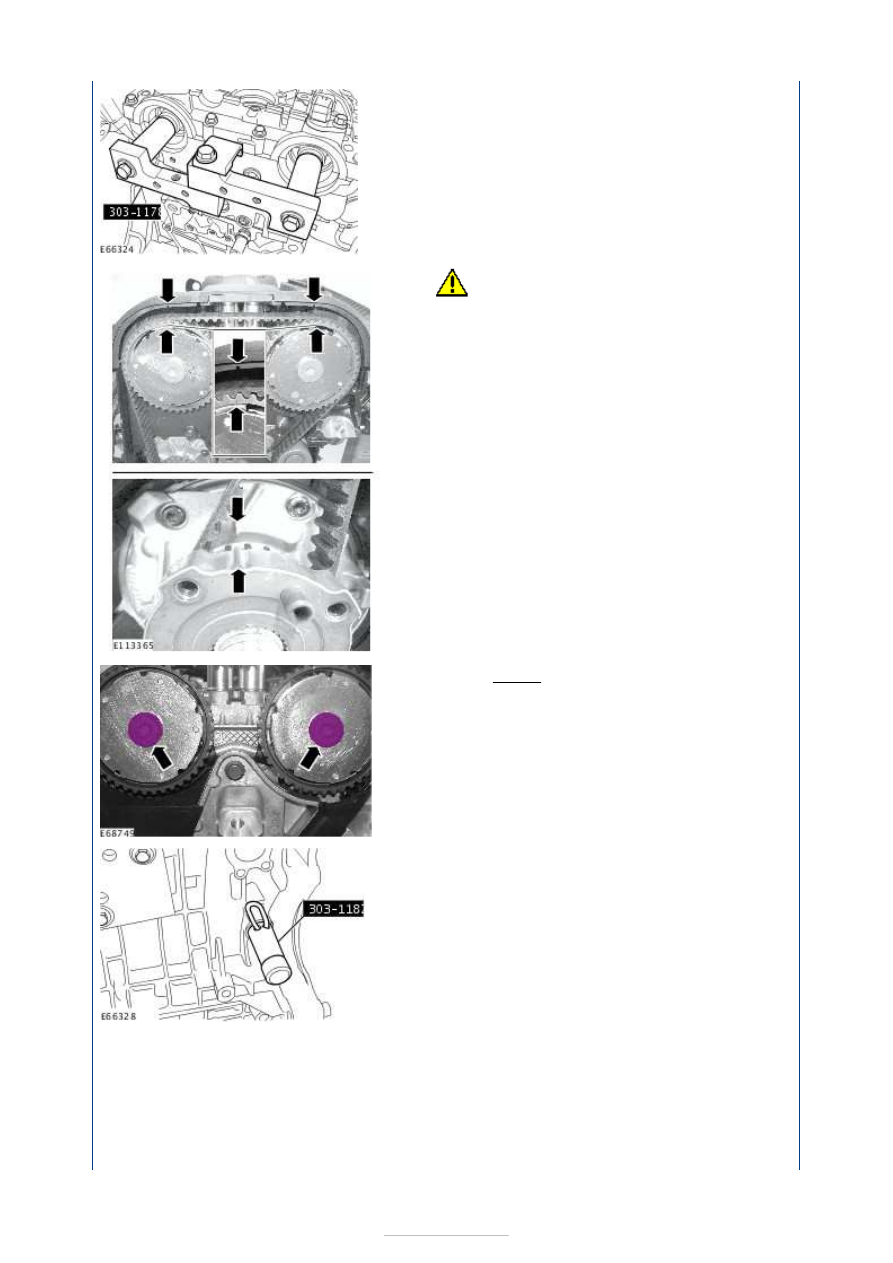

15.

CAUTION: Make sure that the

installation marks are aligned.

16. Torque: 35 Nm

17. Remove the Special Tool(s):

303-1182



18. Remove the Special Tool(s):

303-1178











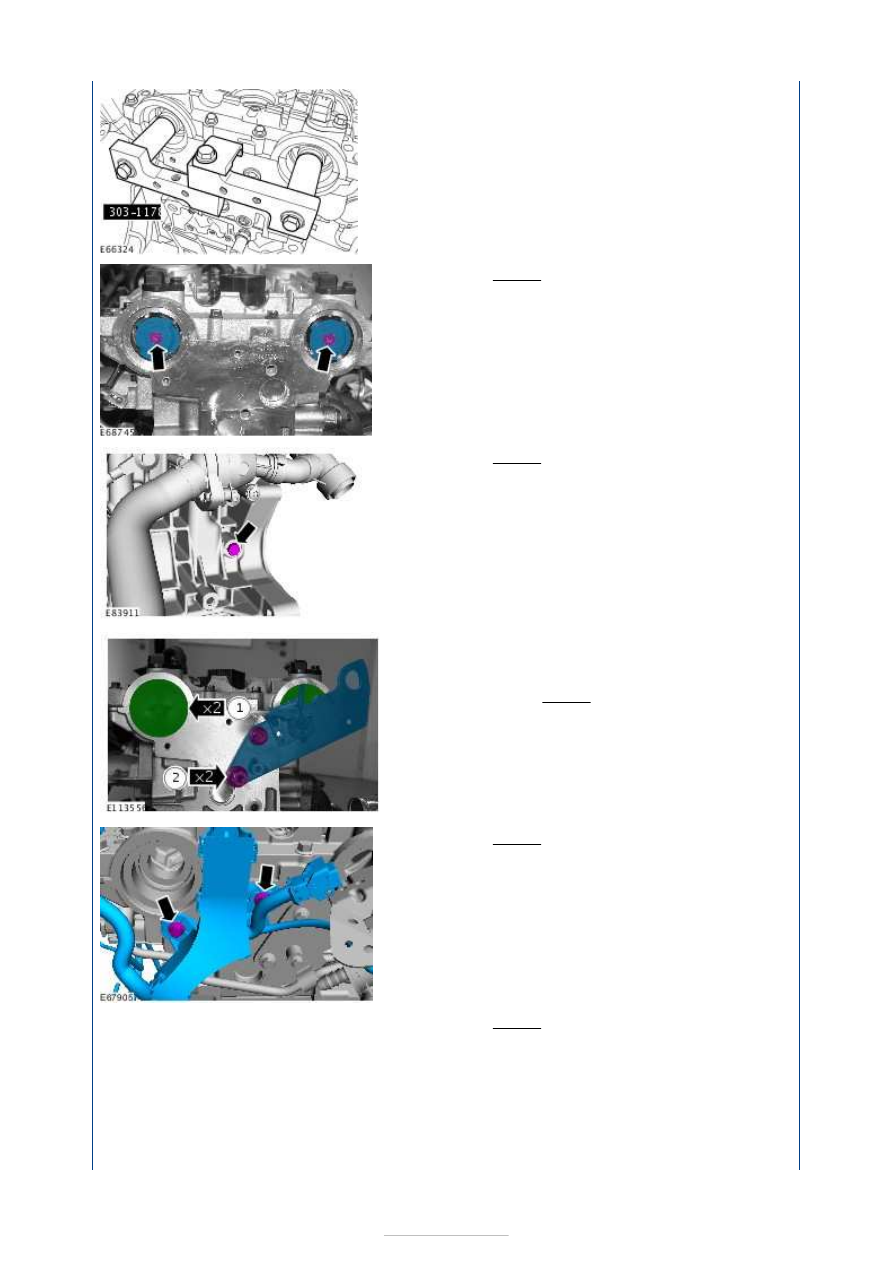

19. Torque: 17 Nm

20. Torque: 40 Nm

21.

1.

NOTE: Make sure that new
components are installed.

2. Torque: 40 Nm

22. Torque: 10 Nm

23. Torque: 28 Nm











24.

25. Refer to:

Ignition Coil-On-Plug

 (303-07B Engine

Ignition - 2.5L Duratec (162kW/220PS) - VI5,
Removal and Installation).

26. Torque: 10 Nm

27.

1. Torque: 80 Nm
2.

NOTE: Only tighten the bolt finger
tight at this stage.

28.

1.

NOTE: Only tighten the bolts finger
tight at this stage.

Install the Special Tool(s):

303-1179



2. Torque: 180 Nm

29. Remove the Special Tool(s):

303-1179



30. Torque:

25 Nm
60°

Stage 1:
Stage 2:











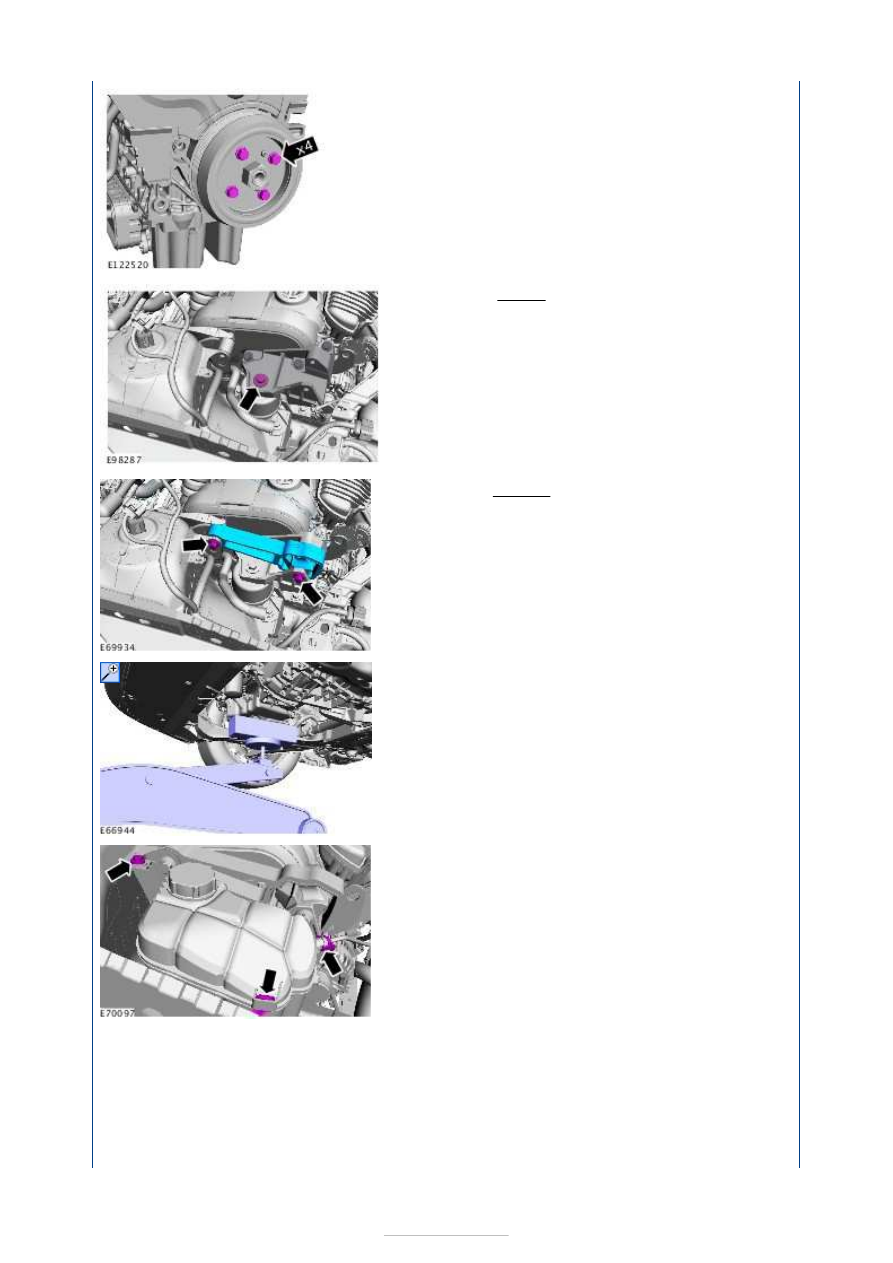

31. Torque: 80 Nm

32. Torque: 110 Nm

33. Remove the following items:

1. General Equipment:

Trolley jack



34.

35. General Equipment:

Hose clamp

remover/installer
