Ford Galaxy / Ford S-MAX. Manual - part 158

28. Torque: 24 Nm

29. Torque: 24 Nm

30. Torque: 48 Nm

31.

CAUTION: Make sure that no components catch.

NOTE: This step requires the aid of another technician.

General Equipment:

Transmission jack



32.

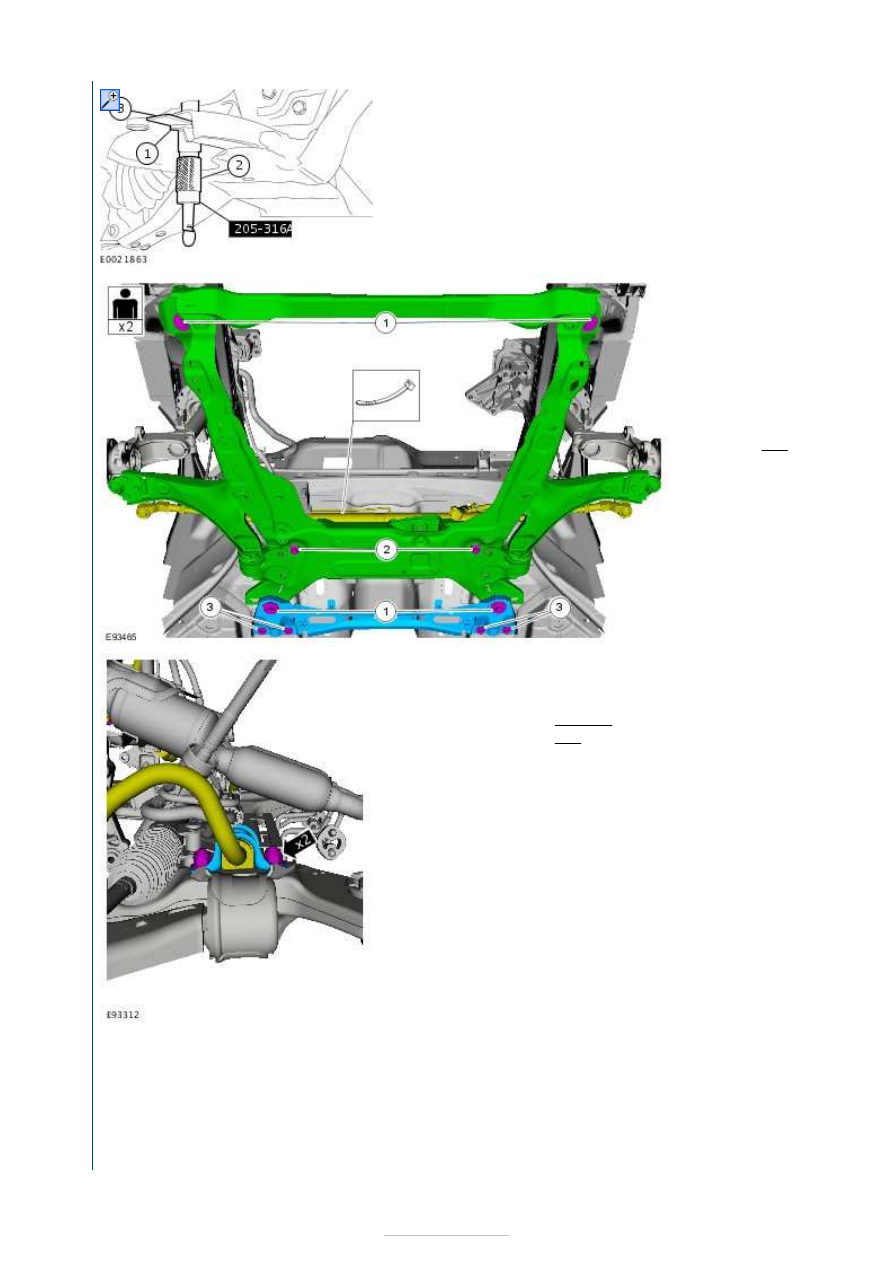

1. Insert the washer, with inside diameter 22 mm,

outside diameter 44 mm and height 5 mm, into the
front subframe above the alignment hole.

2. Insert the alignment pin through the front subframe











alignment holes and the washer.

Special Tool(s):

205-316A



3. Slide the locking plates on top of the washer and into

the groove of the special tool and tighten the
alignment pin sleeve.

33.

1.

NOTE: Make
sure that new
components
are installed.

Torque:

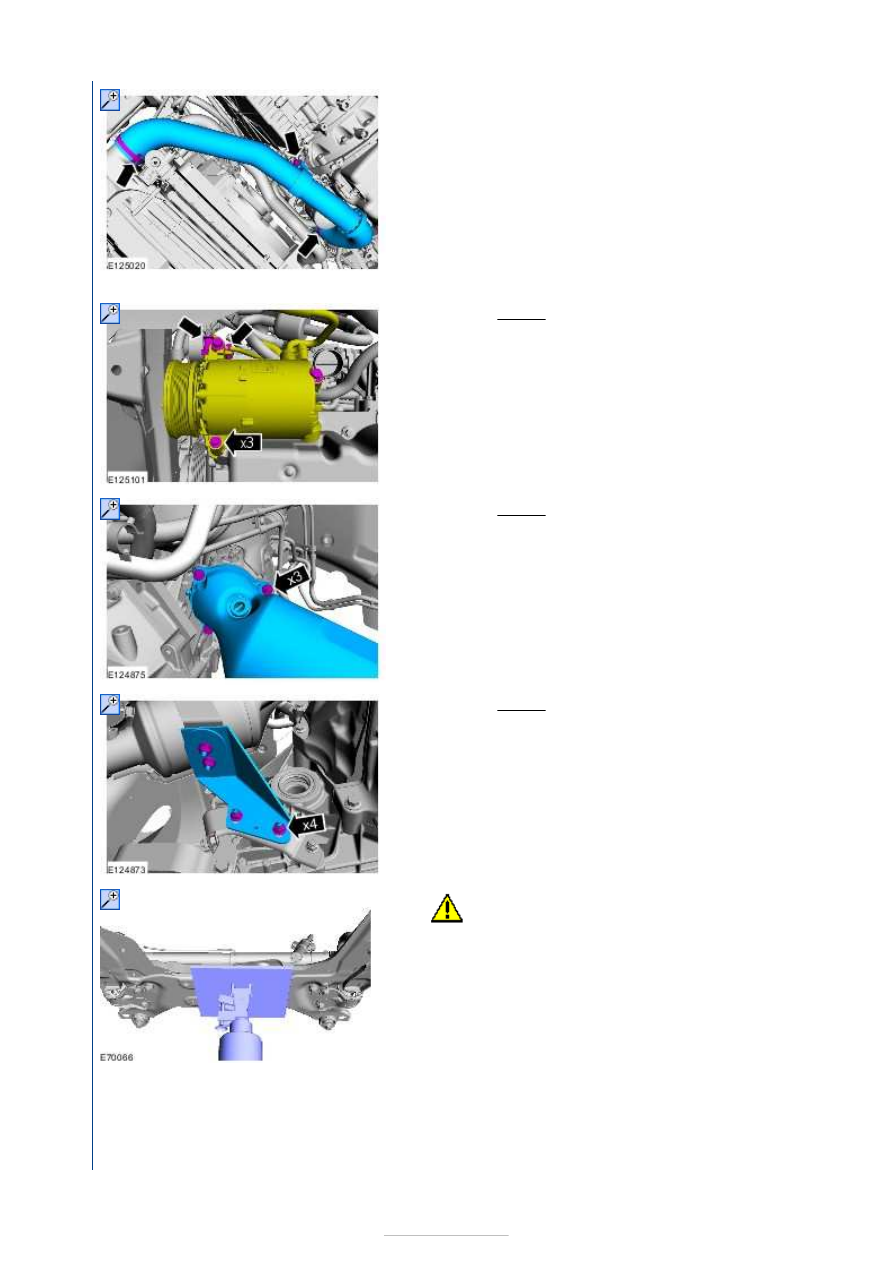

150 Nm

90°

2. Torque:
3. Torque:

34. Remove the Special

Tool(s):

205-

35. On both sides.

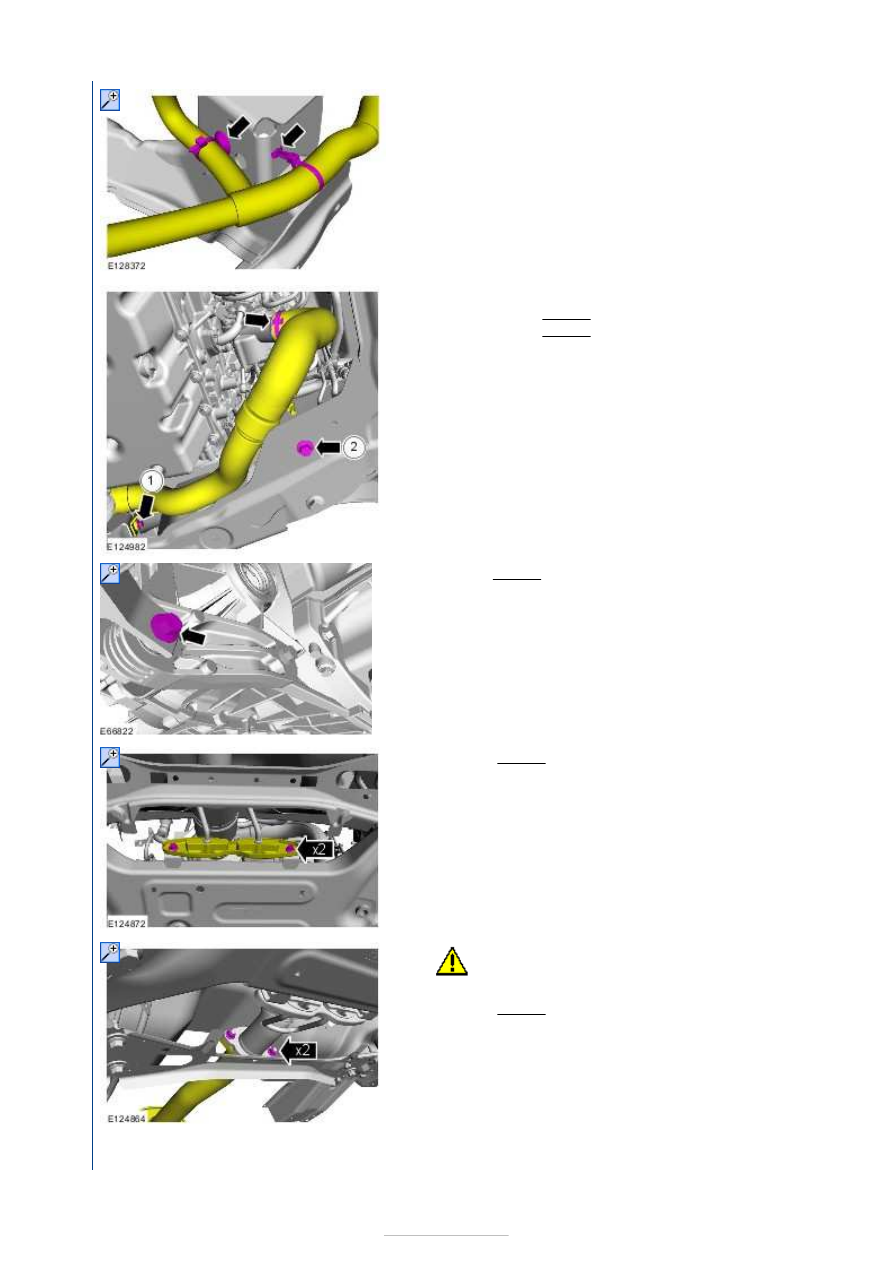

Torque:



140 Nm
45°

Stage 1:

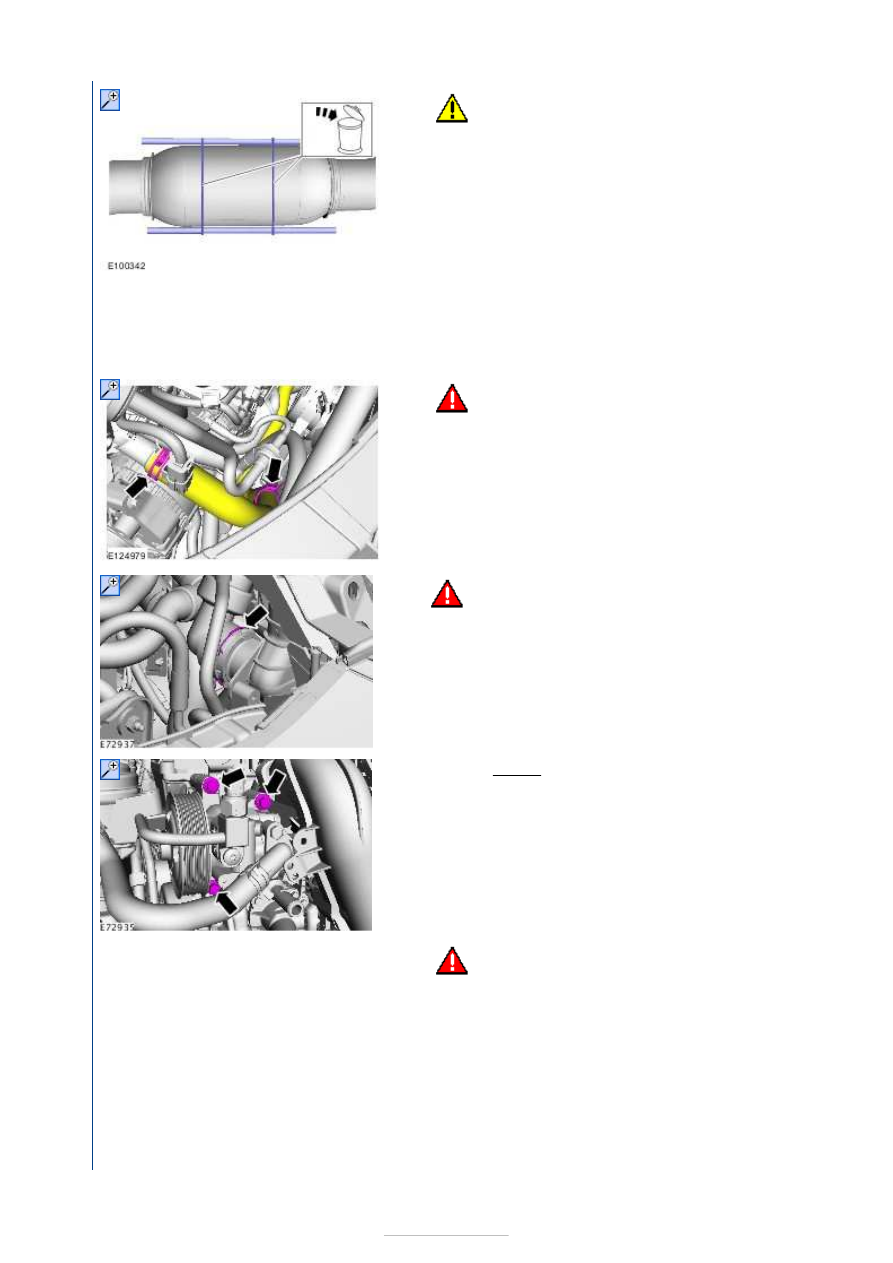

Stage 2:

36.







37.

1. Torque: 24 Nm
2. Torque: 80 Nm

38. Torque: 85 Nm

39. Torque: 24 Nm

40.

CAUTION: Make sure that the exhaust flexible

pipe is not forcibly bent or twisted.

Torque:

48 Nm











41.

CAUTION: Make sure that the exhaust flexible

pipe is not forcibly bent or twisted.

42. Install the following items:

1. Refer to:

Front Halfshaft LH

 (205-04 Front Drive

Halfshafts, Removal and Installation).

2. Refer to:

Front Halfshaft RH

 (205-04 Front Drive

Halfshafts, Removal and Installation).

43.

WARNING: Be prepared to collect escaping fluids.

44.

WARNING: Be prepared to collect escaping fluids.

45. Torque: 24 Nm

46.

WARNING: Take extra care when handling the

compressed spring.
