Ford Galaxy / Ford S-MAX. Manual - part 144

Engine - 2.0L EcoBoost SCTi
(149kW/203PS) - MI4 - Oil Pump

S-MAX/Galaxy 2006.5 (02/2006-)



Print



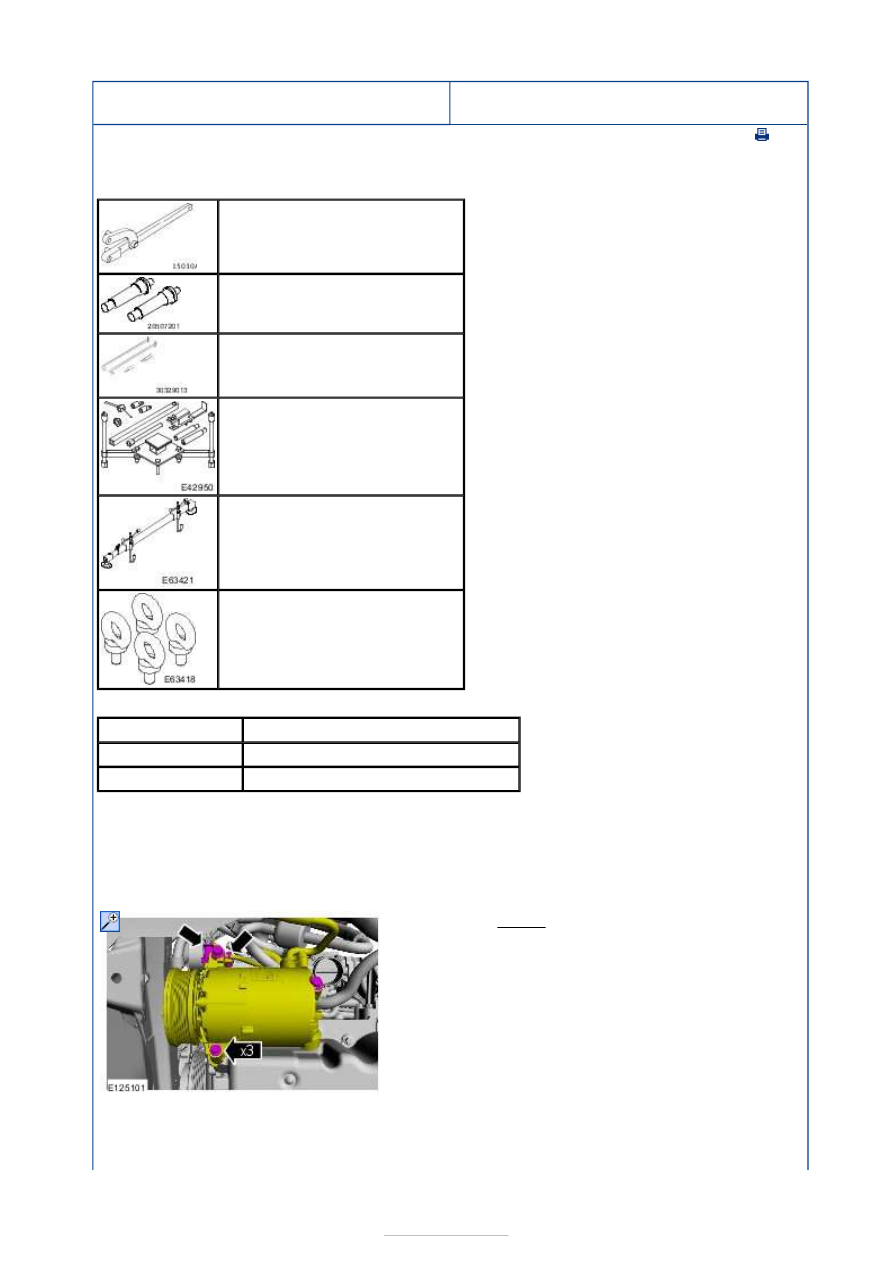

Removal and Installation

Special Tool(s)

Materials

Removal

NOTE: Removal steps in this procedure may contain installation details.

205-072
Universal Flange Holding Wrench

205-072-01
Adapter for 205-072

303-290-13
Adapter for 303-290A

303-290A-15
Adapter für 303-290A

303-290B
Support Bar, Engine

303-290B-16
Adapter for 303-290B

Name

Specification

Engine Oil - 5W-30 WSS-M2C913-C

Silicone Sealant LB WSE-M4G323-A4 / 2U7J-M4G323-AA

1. Refer to:

Front Subframe

 (502-00 Uni-Body,

Subframe and Mounting System, Removal and
Installation).

2. Torque: 24 Nm

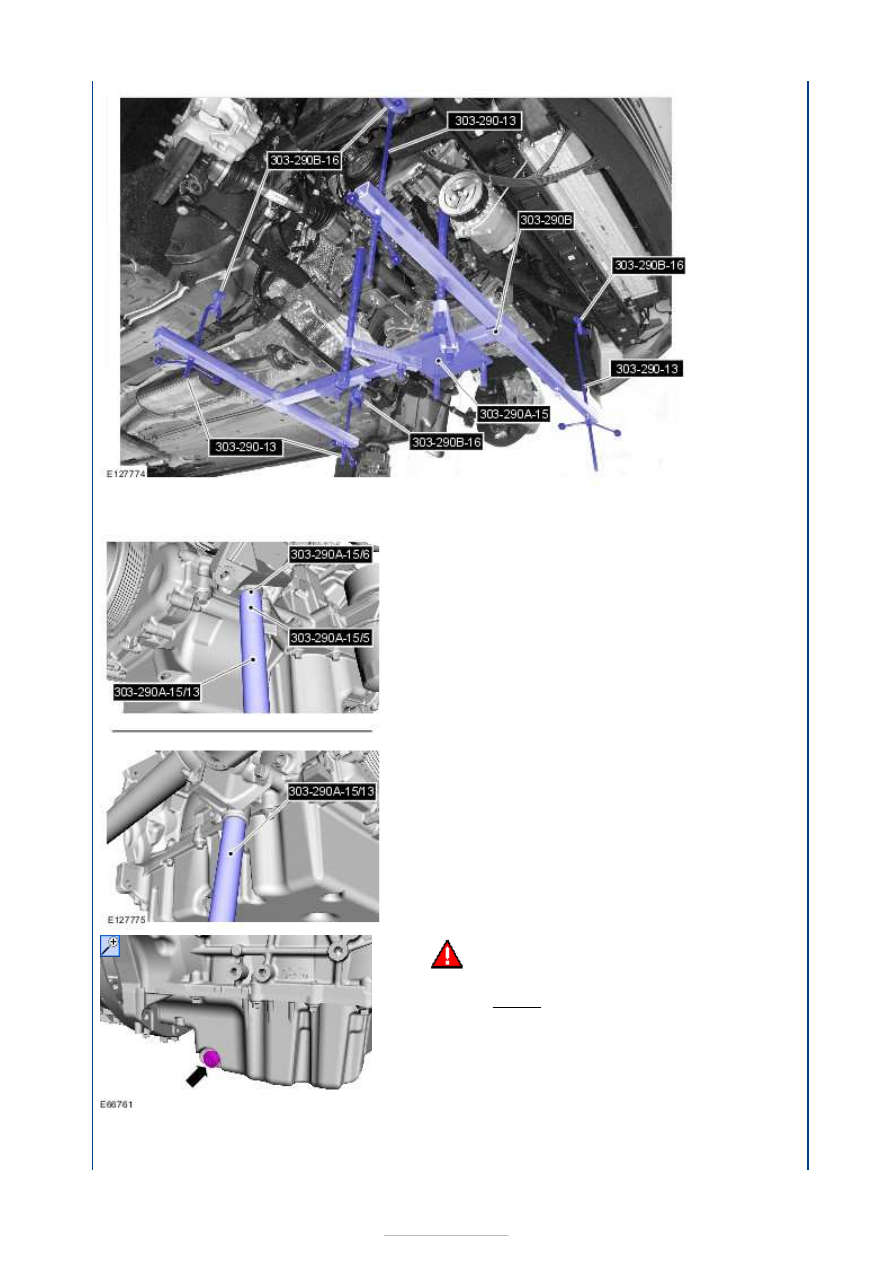

3. Install

the
Special















Tool
(s):

303-
290B

,

303-
290-
13

,

303-
290A-
15

,

303-
290B-
16



4. Install the Special Tool(s):

303-290A-15



5.

WARNING: Be prepared to collect

escaping fluid.

Torque:

27 Nm

6. Refer to:

Timing Chain

 (303-01B Engine - 2.0L

EcoBoost SCTi (149kW/203PS) - MI4, Removal







and Installation).

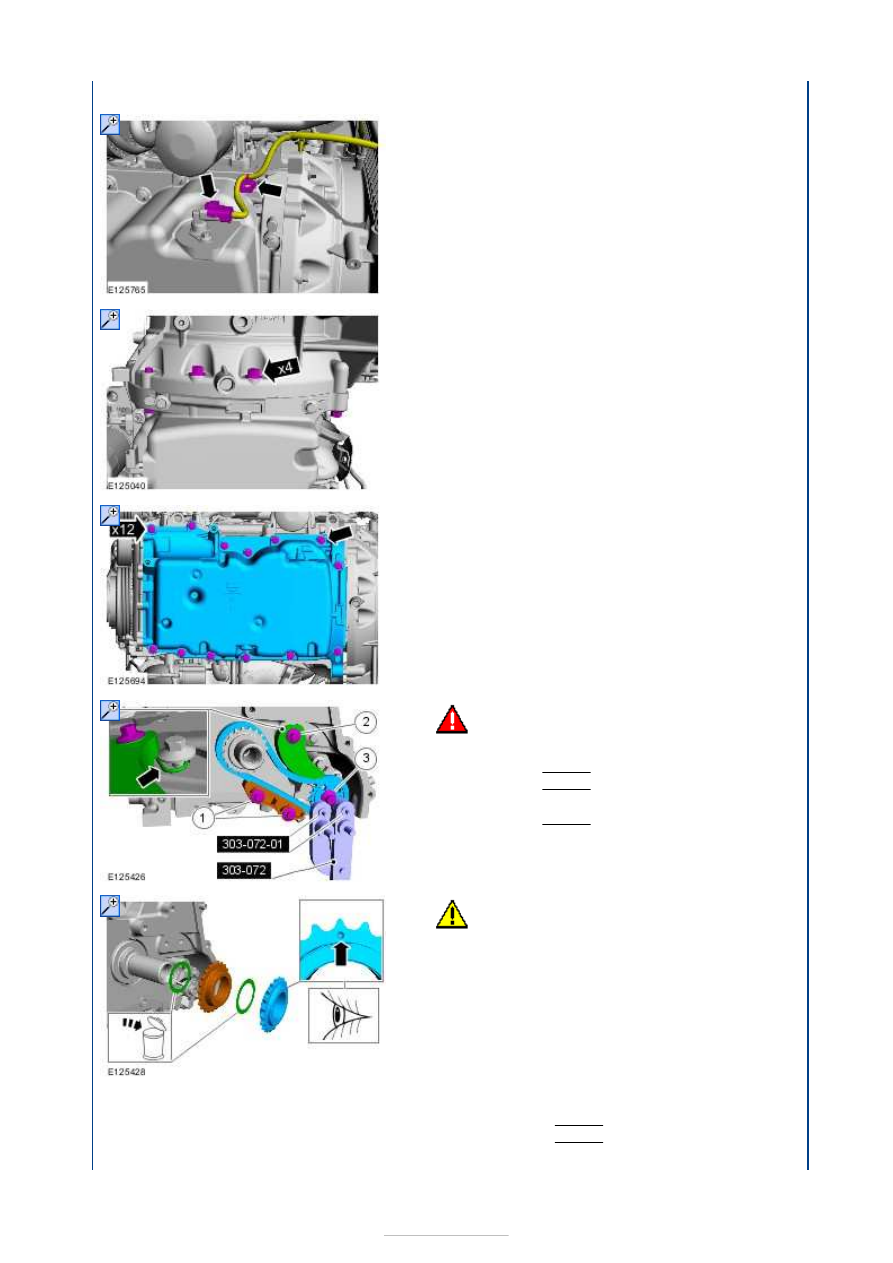

7.

8.

9.

10.

WARNING: Take extra care when

handling the compressed spring.

1. Torque: 10 Nm
2. Torque: 10 Nm
3. Special Tool(s):

205-072

,

205-072-01



Torque:

25 Nm

11.

CAUTION: Make sure that a new friction

washer is installed.

12. Torque:

10 Nm
20 Nm

Stage 1:
Stage 2:











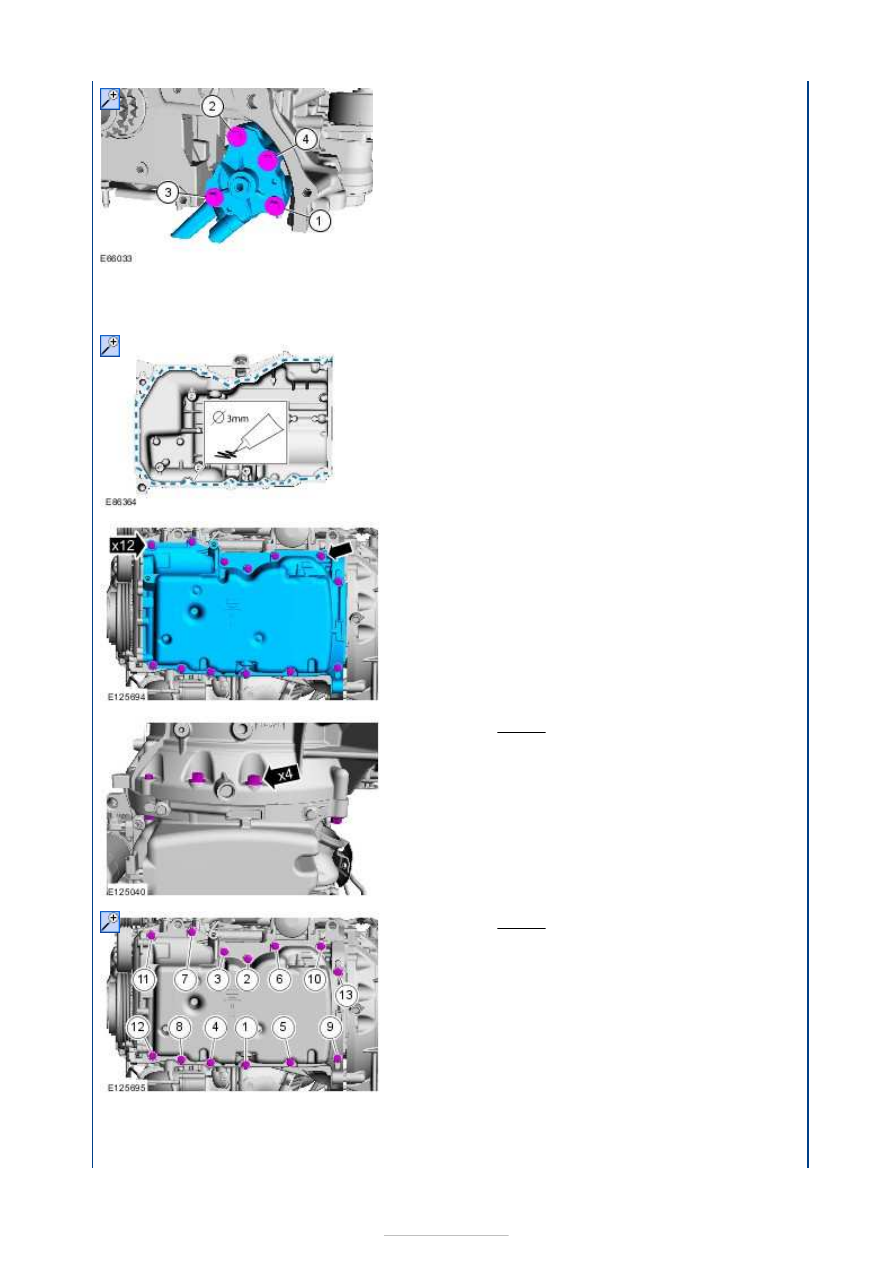

Installation

1. To install, reverse the removal procedure.

2. Material:

Silicone Sealant LB (WSE-M4G323-A4 /

2U7J-M4G323-AA)



3.

NOTE: Only tighten the bolts finger tight at
this stage.

4. Torque: 48 Nm

5. Torque: 20 Nm

6.

2. Refer to:

Specifications

 (303-01B Engine -

2.0L EcoBoost SCTi (149kW/203PS) - MI4,
