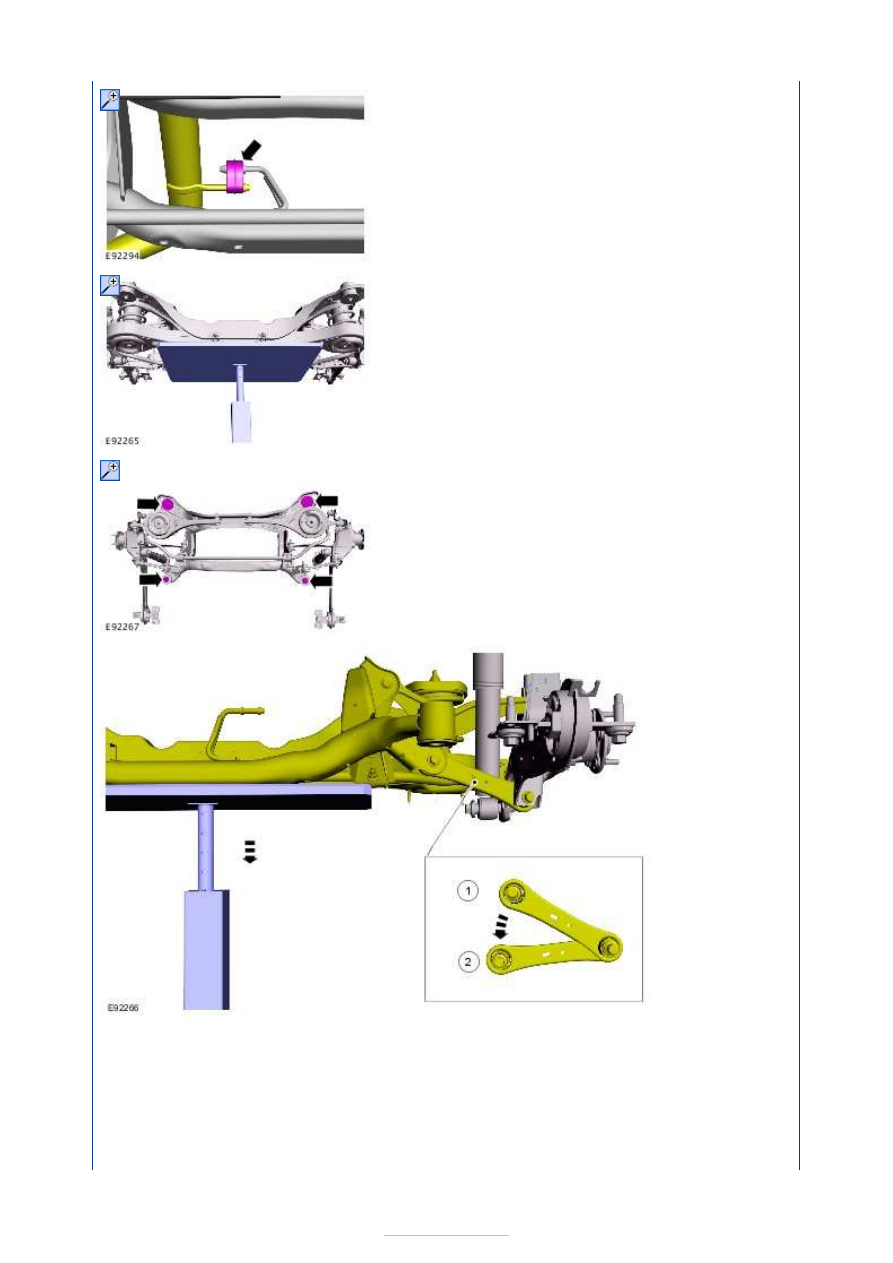

Ford Galaxy / Ford S-MAX. Manual - part 1100

8. Torque: 130 Nm

9. Remove the bolt, on both sides.

10. Install the spring, on both sides.

Refer to:

Spring

 (204-02 Rear Suspension,

Removal and Installation).

11. Refer to:

Rear Toe Adjustment

 (204-00

Suspension System - General Information,
General Procedures).







Uni-Body, Subframe and Mounting System
- Rear Subframe Rear Bushing

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

General Equipment

Removal

204-598
Hydraulic Cylinder 10t

204-598-01
Remover/Installer, Subframe Bushing Guide

205-316A
Alignment Pins, Subframe

Transmission jack

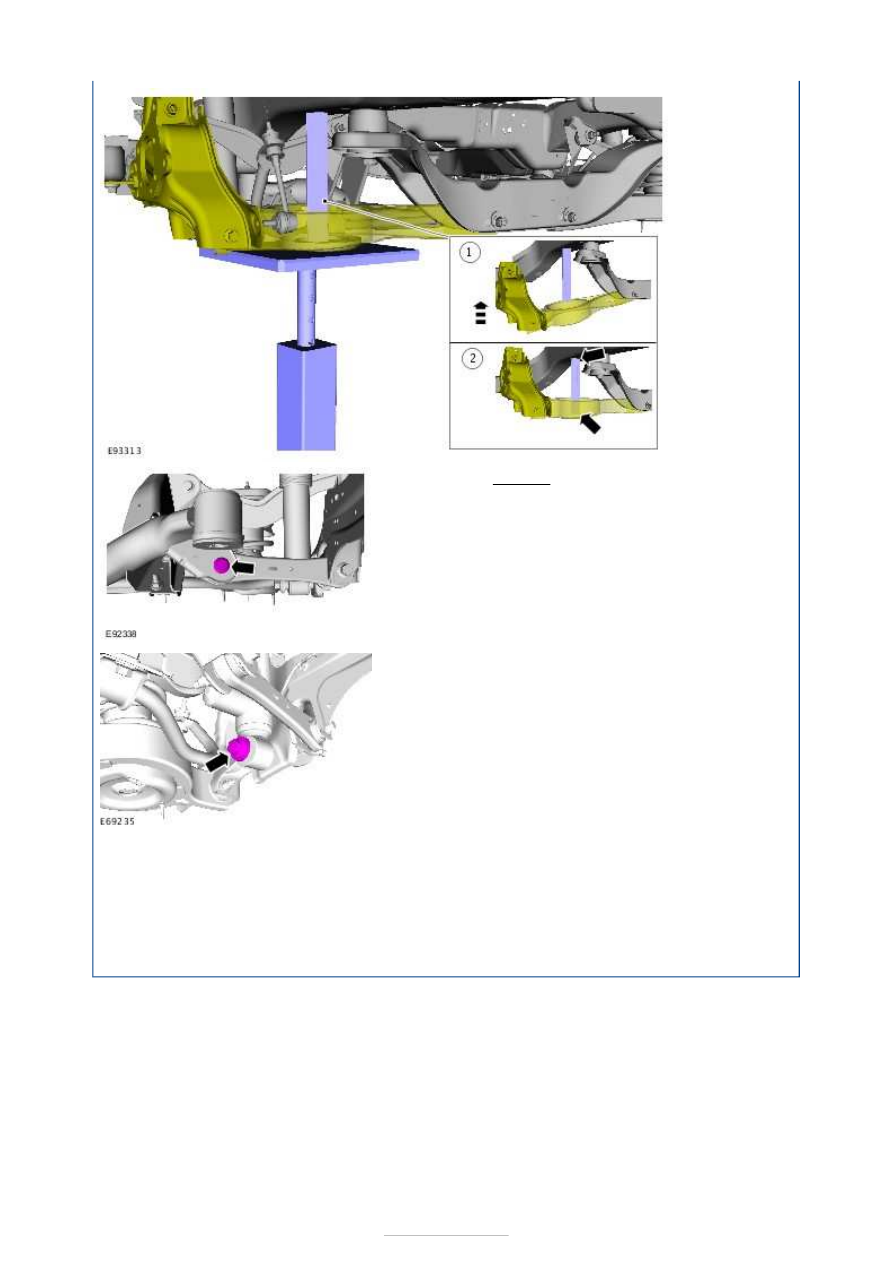

1. Remove the spring, on both sides.

Refer to:

Spring

 (204-02 Rear Suspension,

Removal and Installation).

2. Install the bolt, on both sides.

3.









4. General Equipment:

Transmission jack



5.

6.

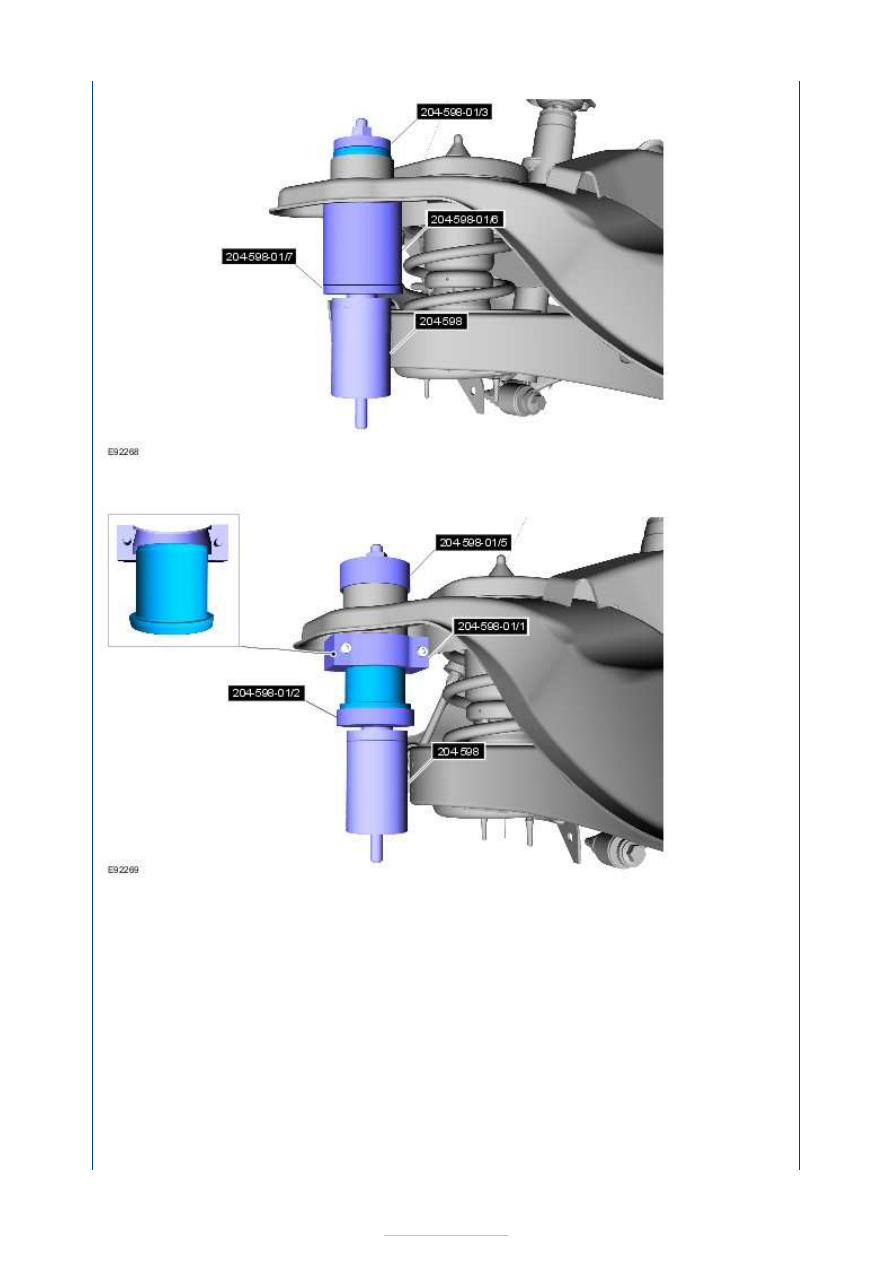

7. Install the

Special
Tool(s):

204-598-
01

,

204-

598











Installation

1. Install the

Special
Tool(s):

204-598

,

204-598-
01



2.
