5.

NOTE: Only tack-weld the C-pillar
reinforcement at the door and side window
cutout. The final welded joint is made when
the quarter panel is installed.

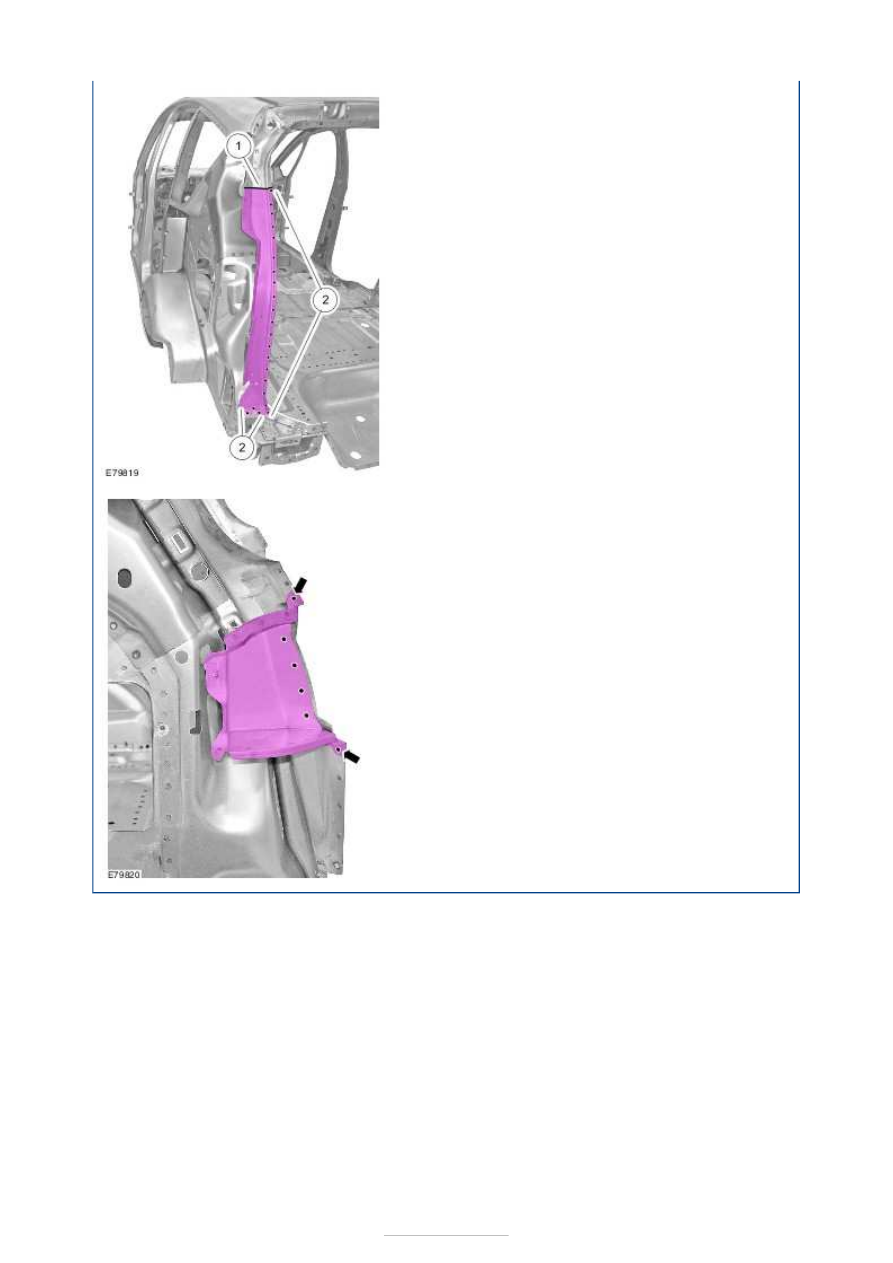

C-pillar reinforcement

1. Resistance spot weld.
2. Resistance spot welding (tack-weld).

6.

NOTE: Fit the closing panel reinforcement -
to do this, determine the correct installation
position on the quarter panel.

Closing panel reinforcement

Resistance spot weld.







Rear End Sheet Metal Repairs - Water
Drain Panel—VIN Plate Body Style Code: S

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

Installation

1. Replacement parts

Water drain panel
Rear lamp retaining plate

1. General Notes

The quarter panel and back panel with
reinforcements need to be removed before
the start of repairs.
Reposition the carpeting and the wiring
harness away from the working area.

2.

NOTE: The exact location of the cut can be
varied according to the damage.

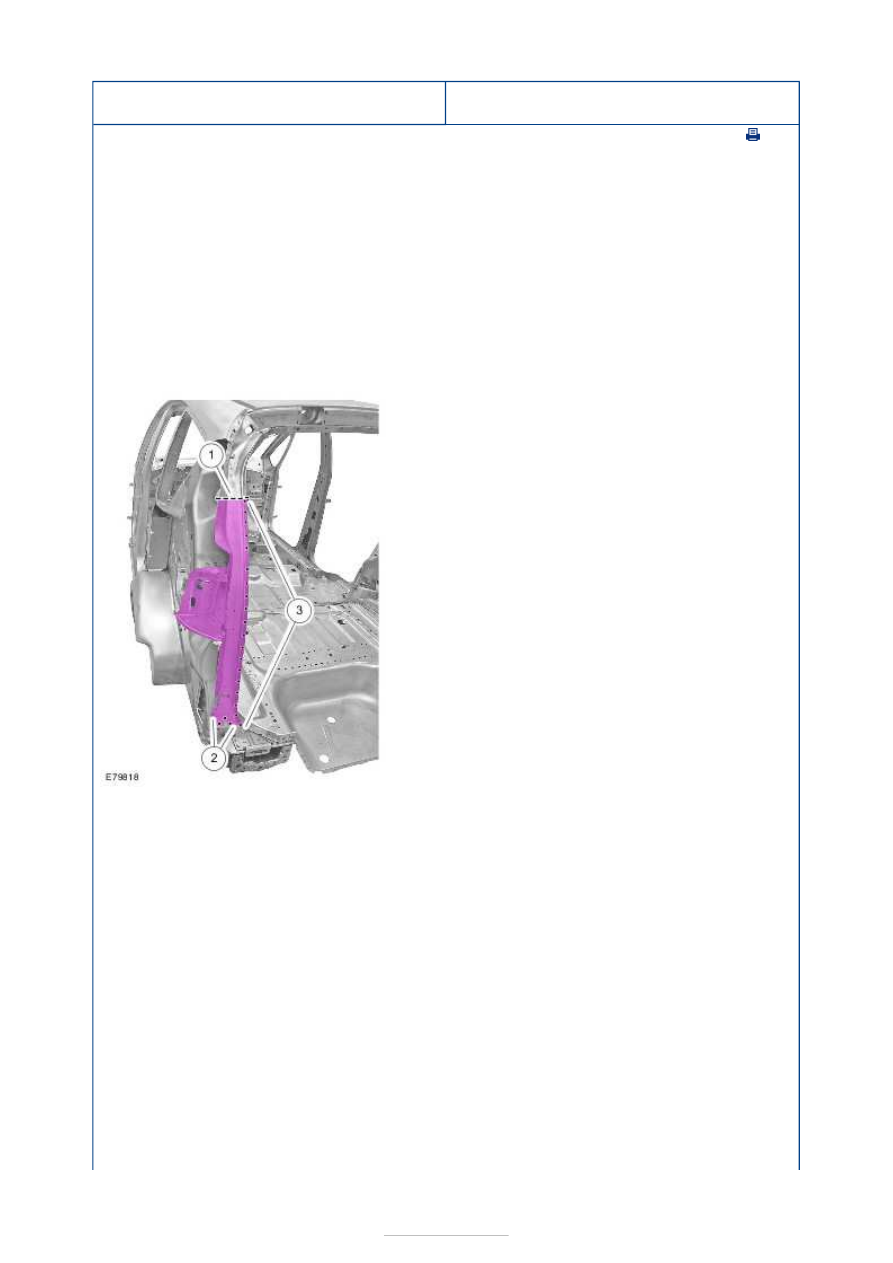

Water drain panel

1. Cut location.
2. Mill out the spot welds.
3. Grind out the spot welds.

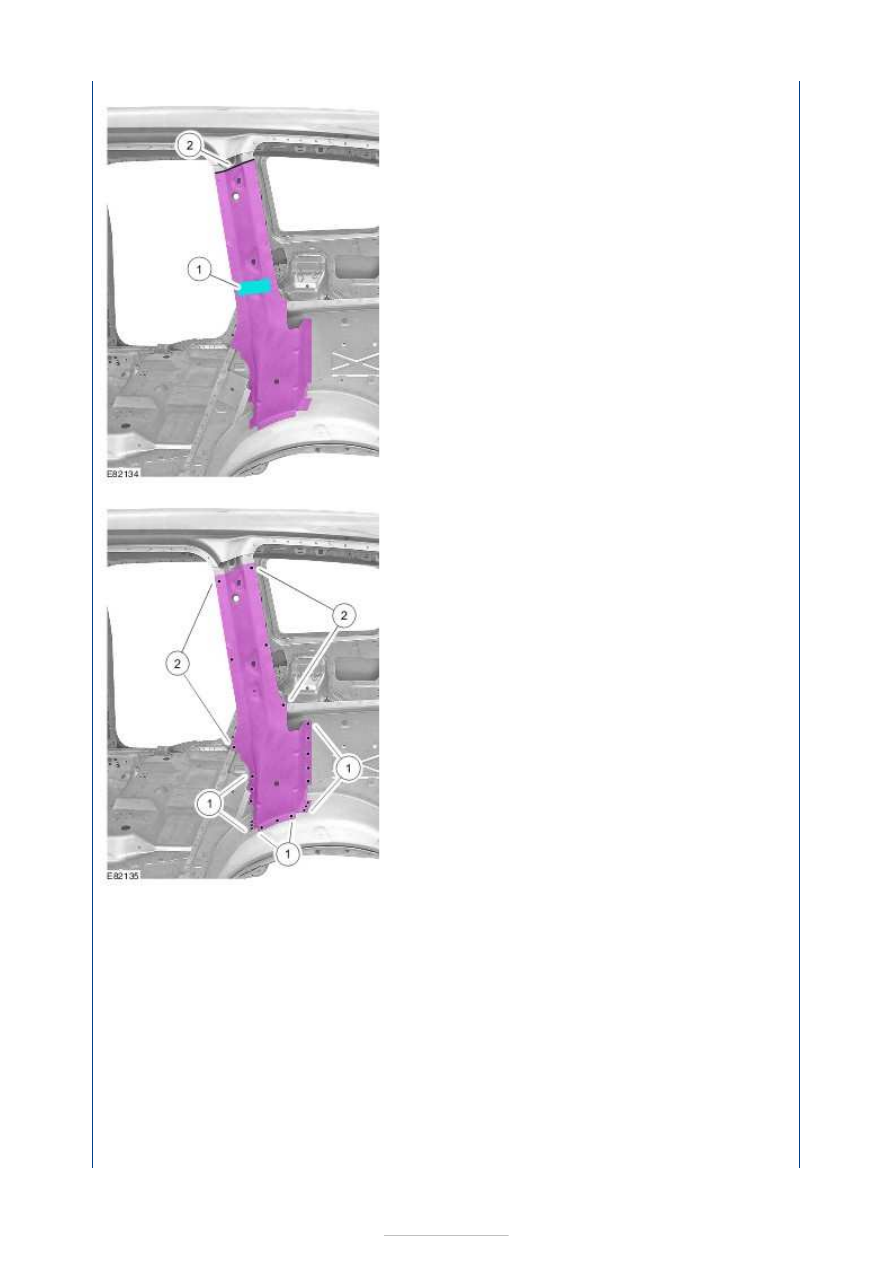

1. Water drain panel

1. Continuous MIG weld seam.
2. Resistance spot weld.

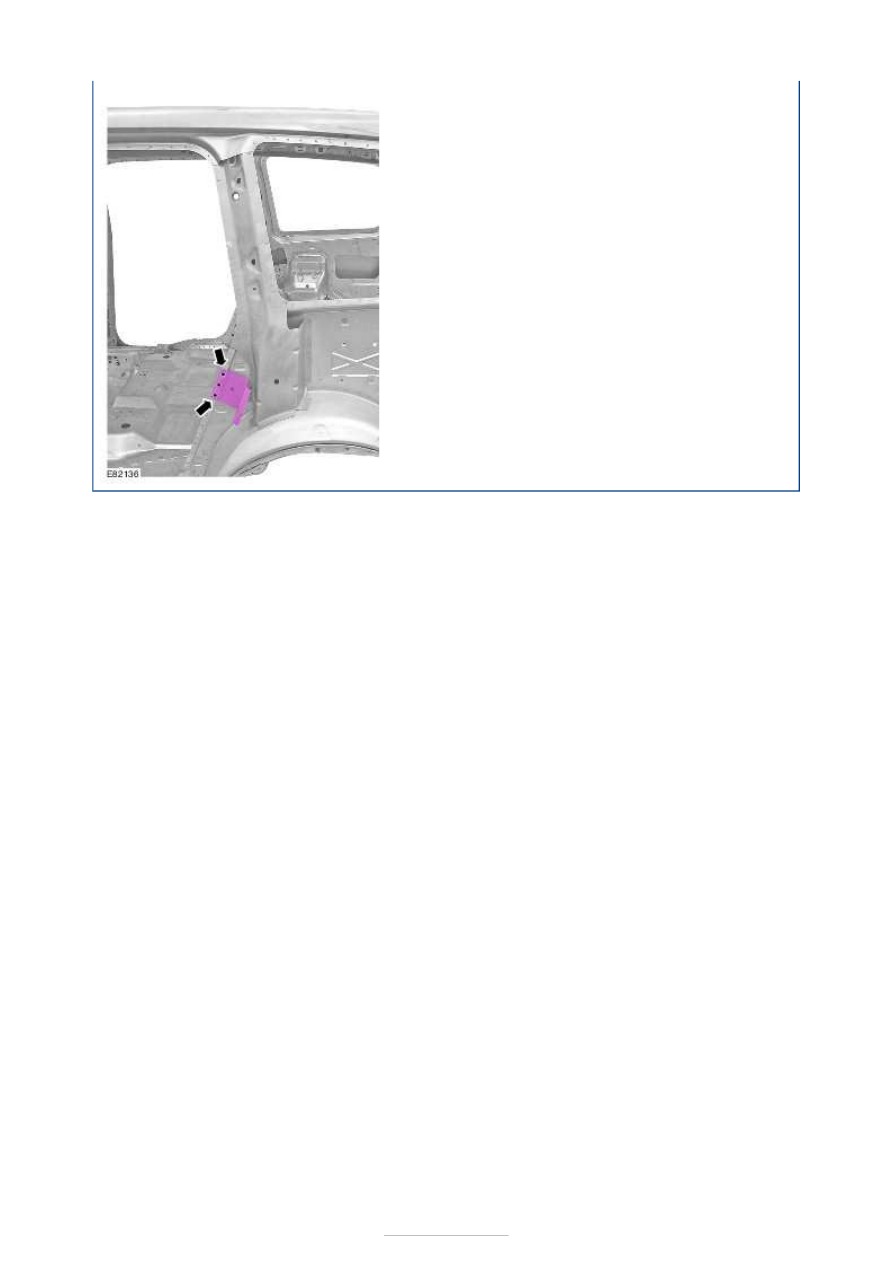

2. Rear lamp retaining plate

Resistance spot weld.
