NOTE:

The factory-installed MIG brazed joints must be replaced by MIG welds in a different
position if a repair is performed.
These MIG welds must not be carried out on or in the immediate vicinity of existing MIG
brazed seams as even the smallest amount of brazing solder can result in a reduction in
the strength of the weld seam.

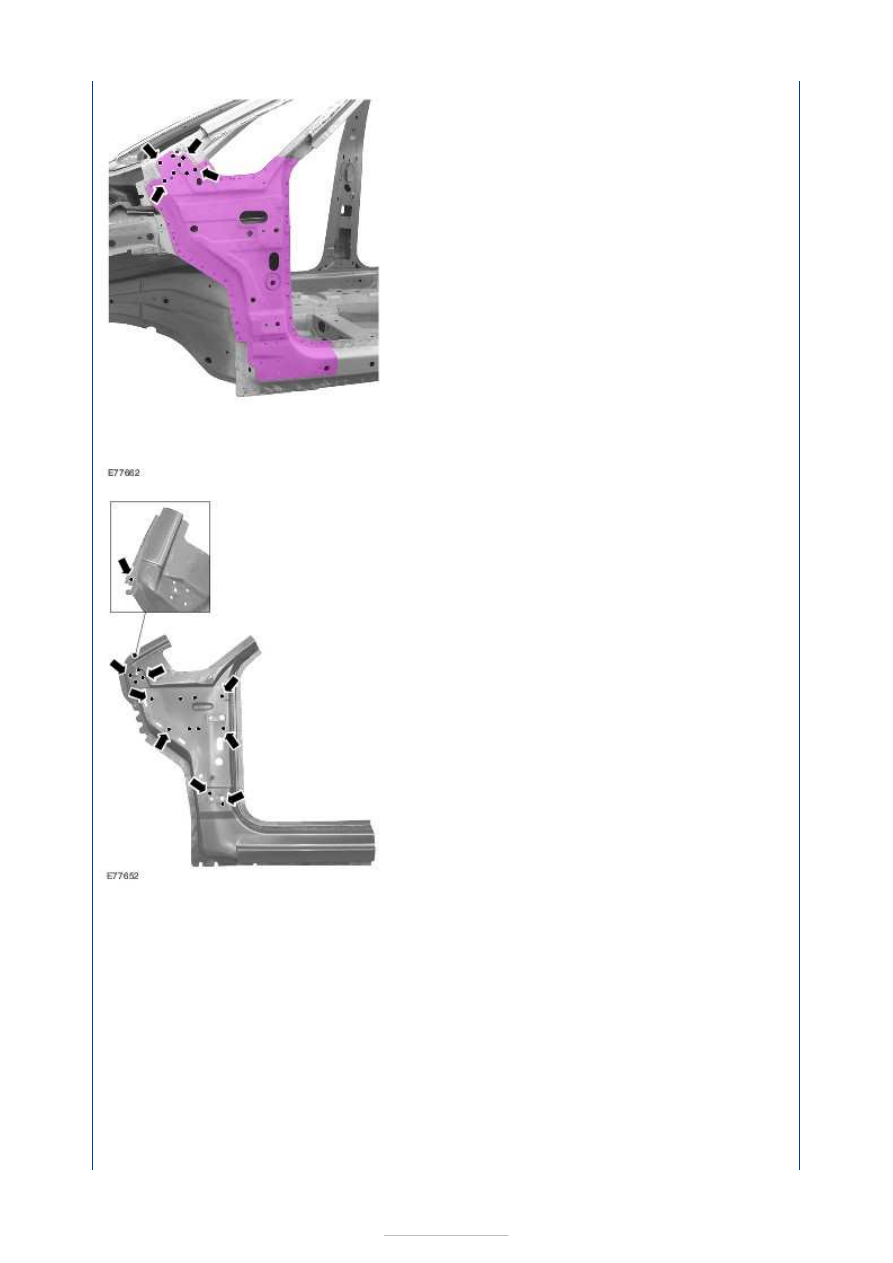

16. A-Pillar outer

Drill holes for puddle welding (10 mm
diameter).

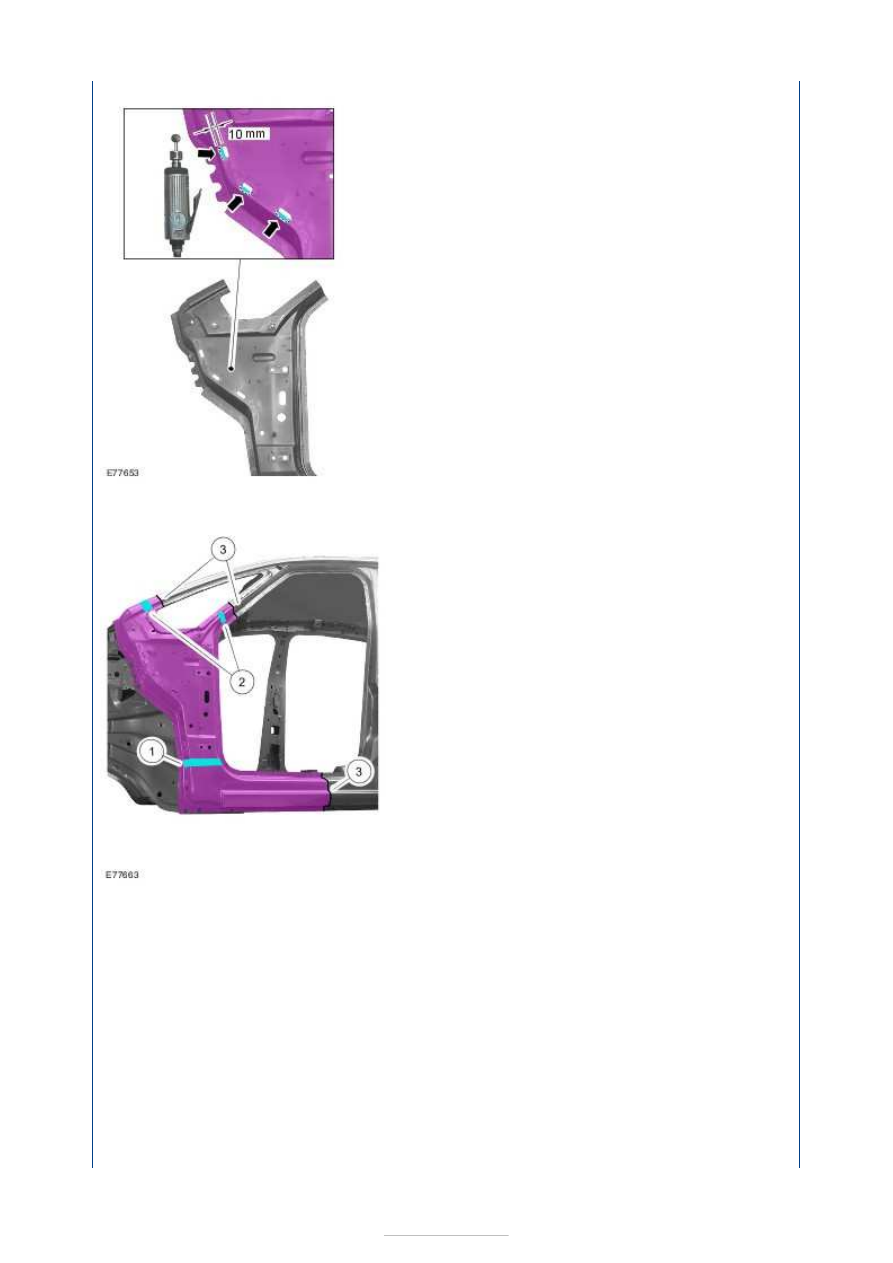

17.

NOTE: For the reasons described above,
when preparing the outer A-panel the
existing openings need to be enlarged by 10
mm (see illustration E77653).

A-Pillar outer

Mill out the openings with a spherical





cutter.

18.

NOTE: The PU window adhesive acts as
noise insulation in the area of positions 2.

A-Pillar outer

1. Apply PU glass adhesive to the NVH

element.

2. Apply PU window adhesive to the inside of

the A-pillar.

3. Continuous MIG weld seam.

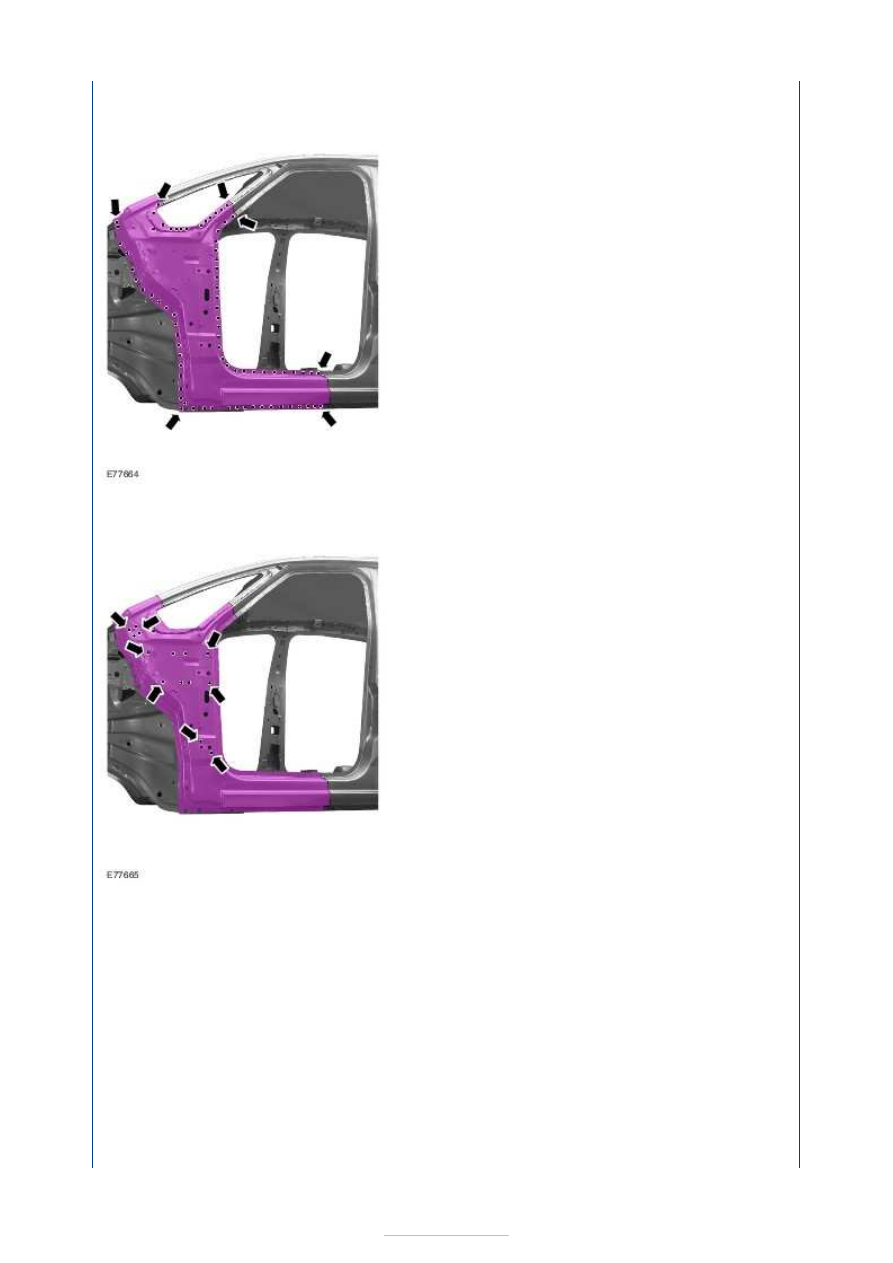

19. A-Pillar outer

Resistance spot weld.





20. A-Pillar outer

Puddle weld.

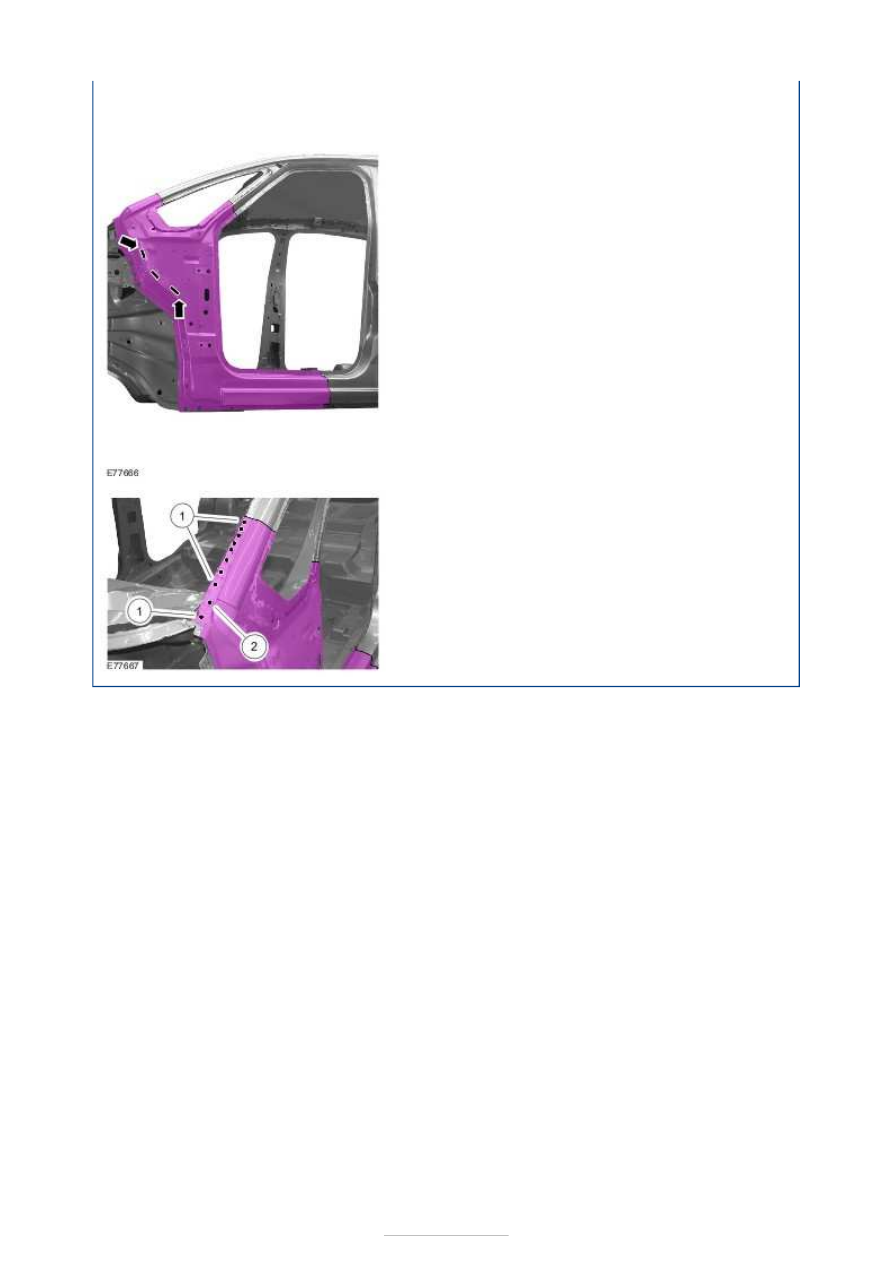

21. A-Pillar outer

Intermittent MIG weld.





22. A-Pillar outer

1. Resistance spot weld.
2. Puddle weld.
