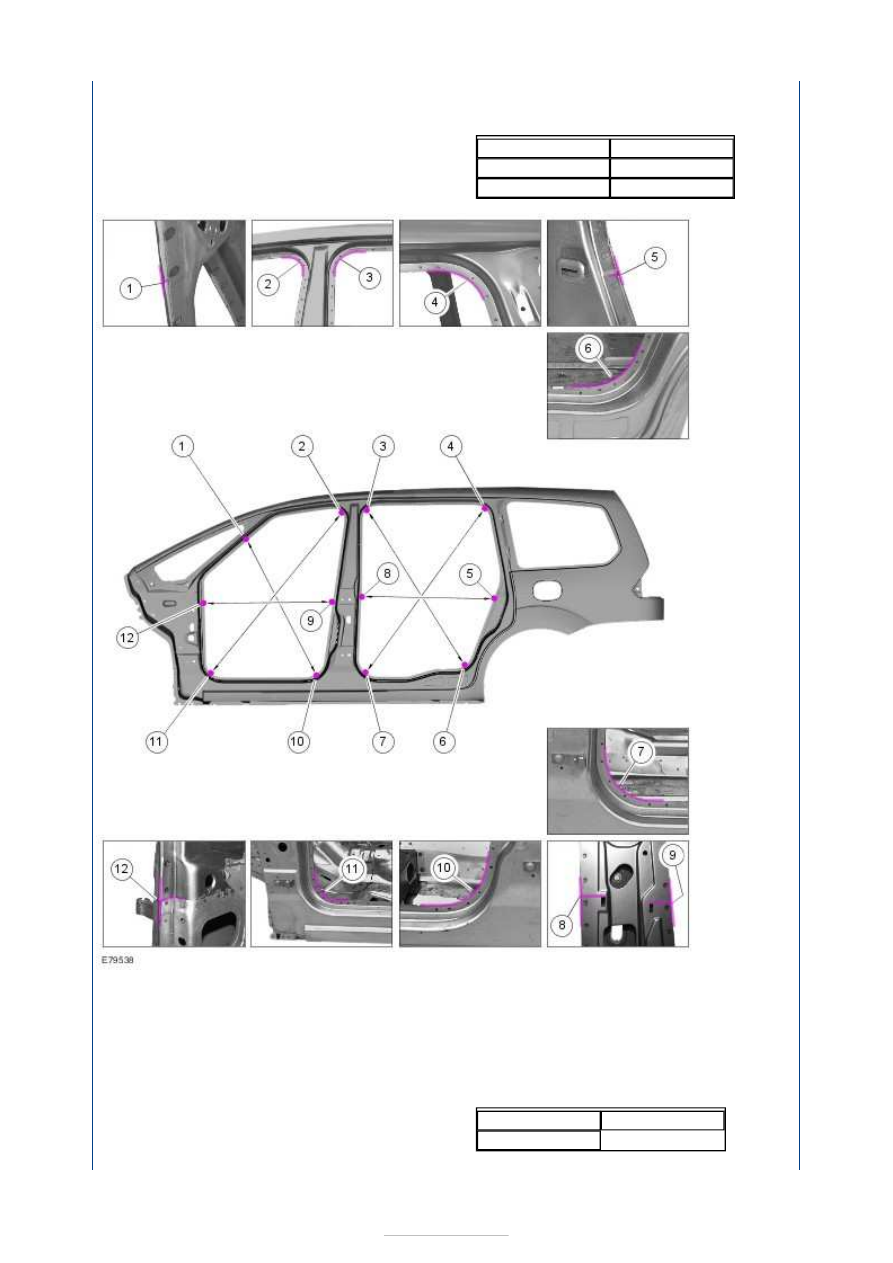

Measuring points and dimensions

1 -10 = 1062 mm 4 -7 = 1365 mm
2 -11 = 1393 mm 5 -8 = 859 mm

3 -6 = 1230 mm 9 -12 = 837 mm

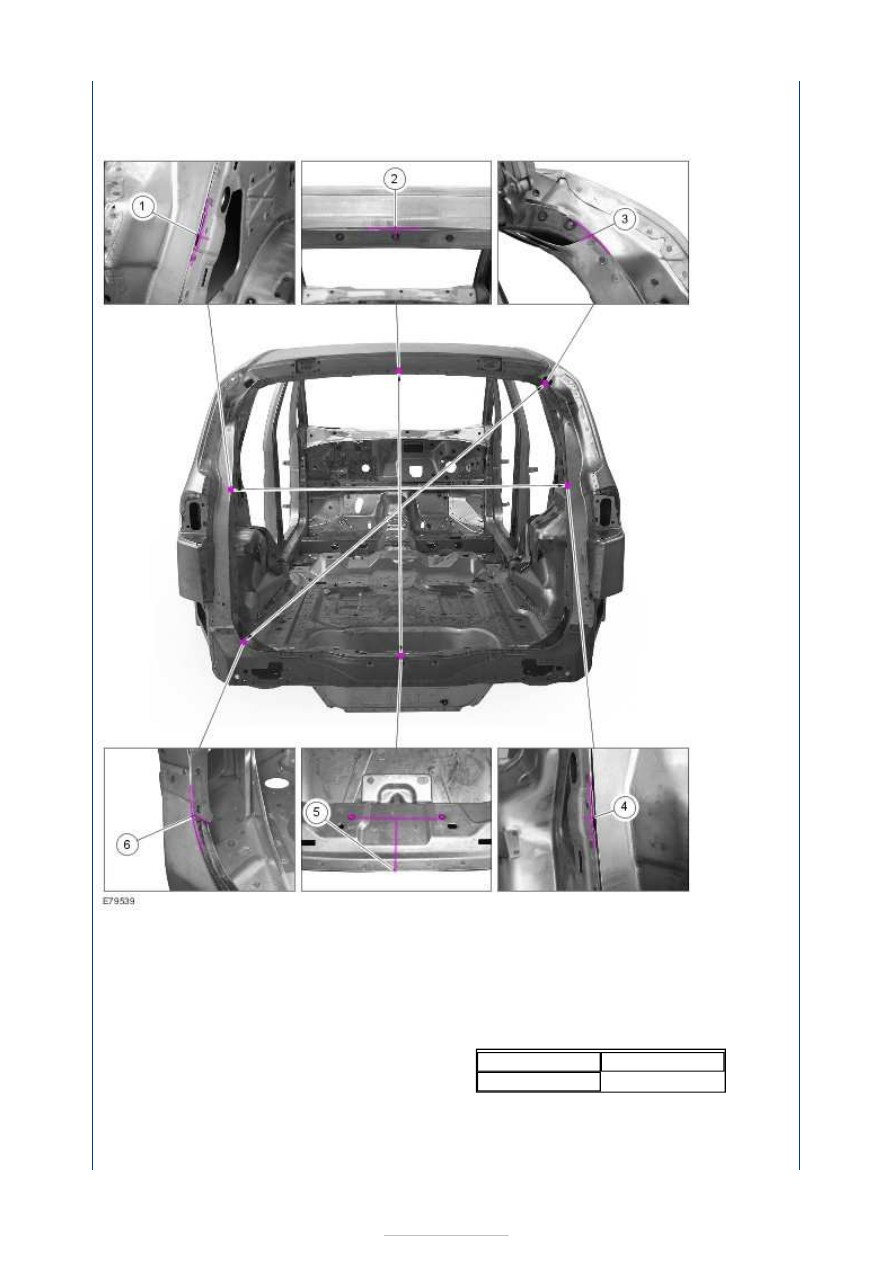

5. Rear body dimensions, S-MAX

All dimensions with tolerance ± 3 mm. All
dimensions were determined starting from
the center of the welded flange using a
symmetrically adjusted measuring gauge.

Measuring points and dimensions

1 -4 = 1193 mm 3 -6 = 1451 mm
2 -5 = 1021 mm



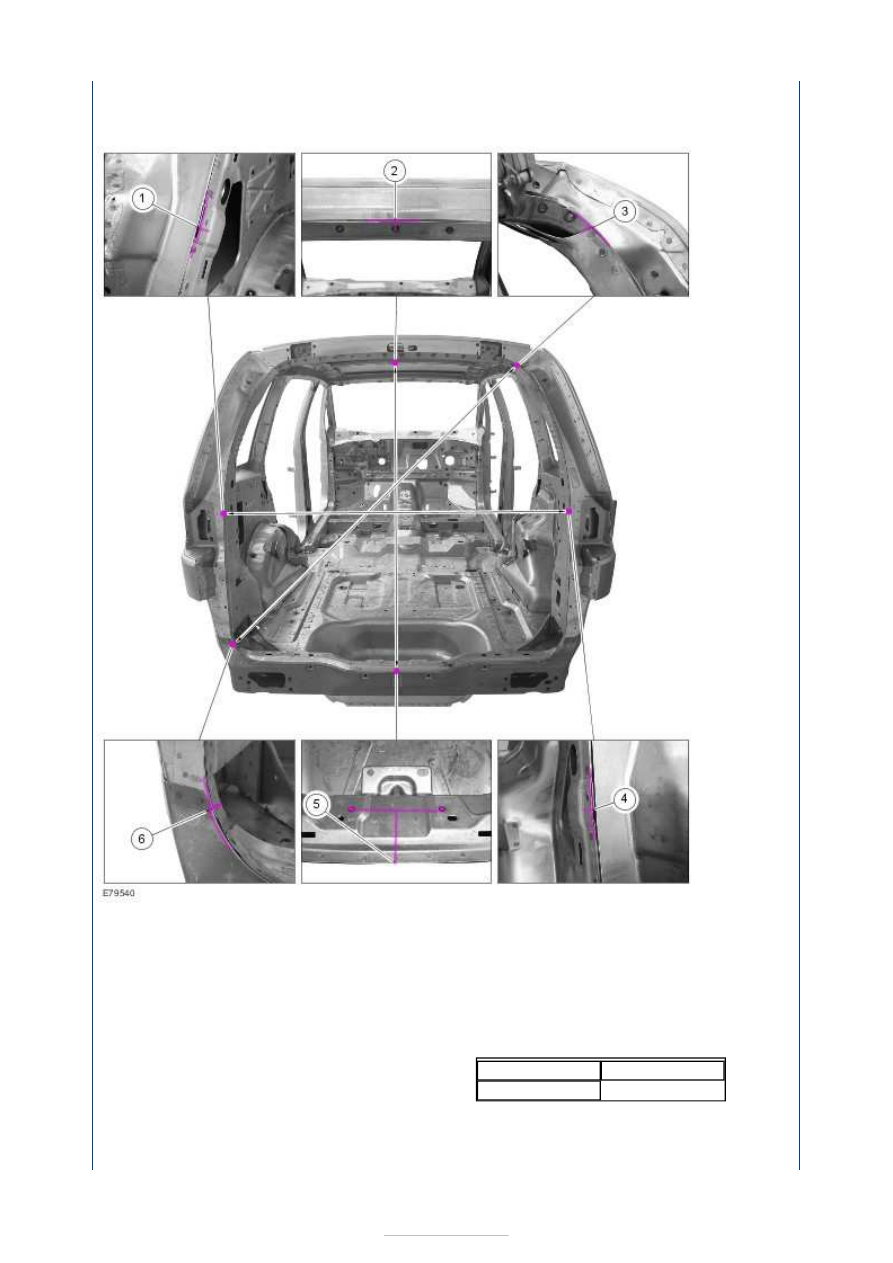

6. Rear body dimensions, Galaxy

All dimensions with tolerance ± 3 mm. All
dimensions were determined starting from
the center of the welded flange using a
symmetrically adjusted measuring gauge.

Measuring points and dimensions

1 -4 = 1240 mm 3 -6 = 1456 mm
2 -5 = 1105 mm



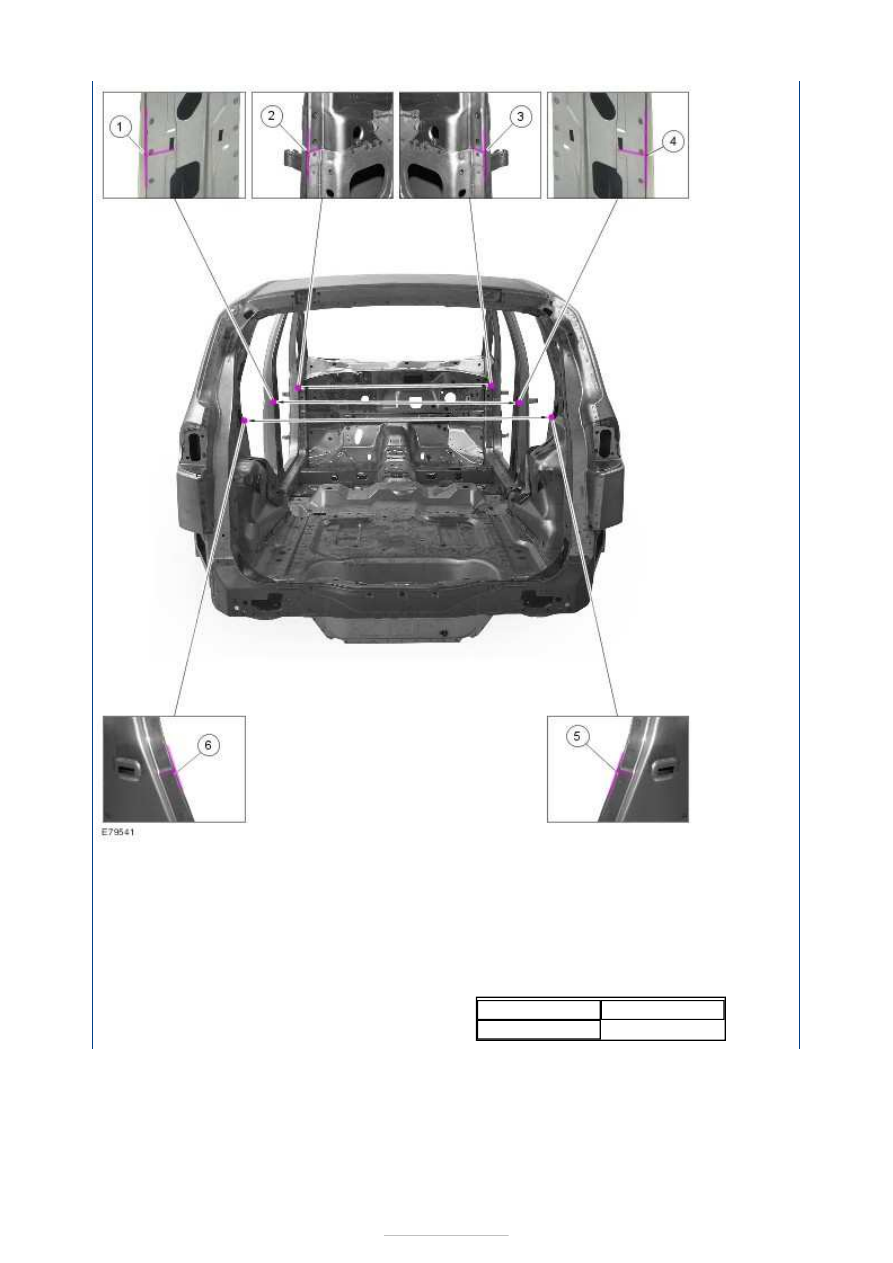

7. Passenger compartment body dimensions, S-

MAX

All dimensions with tolerance ± 3 mm. All
dimensions were determined starting from
the center of the welded flange using a
symmetrically adjusted measuring gauge.

Measuring points and dimensions

1 -4 = 1508 mm 5 -6 = 1498 mm
2 -3 = 1476 mm



8. Passenger compartment body dimensions,

Galaxy

All dimensions with tolerance ± 3 mm. All
dimensions were determined starting from
the center of the welded flange using a
symmetrically adjusted measuring gauge.

Measuring points and dimensions

1 -4 = 1508 mm 5 -6 = 1498 mm
2 -3 = 1476 mm
