Ford Galaxy / Ford S-MAX. Manual - part 1031

Body Repairs - Vehicle Specific
Information and Tolerance Checks -
Underbody Tolerance Check

S-MAX/Galaxy 2006.5 (02/2006-)



Print



General Procedures

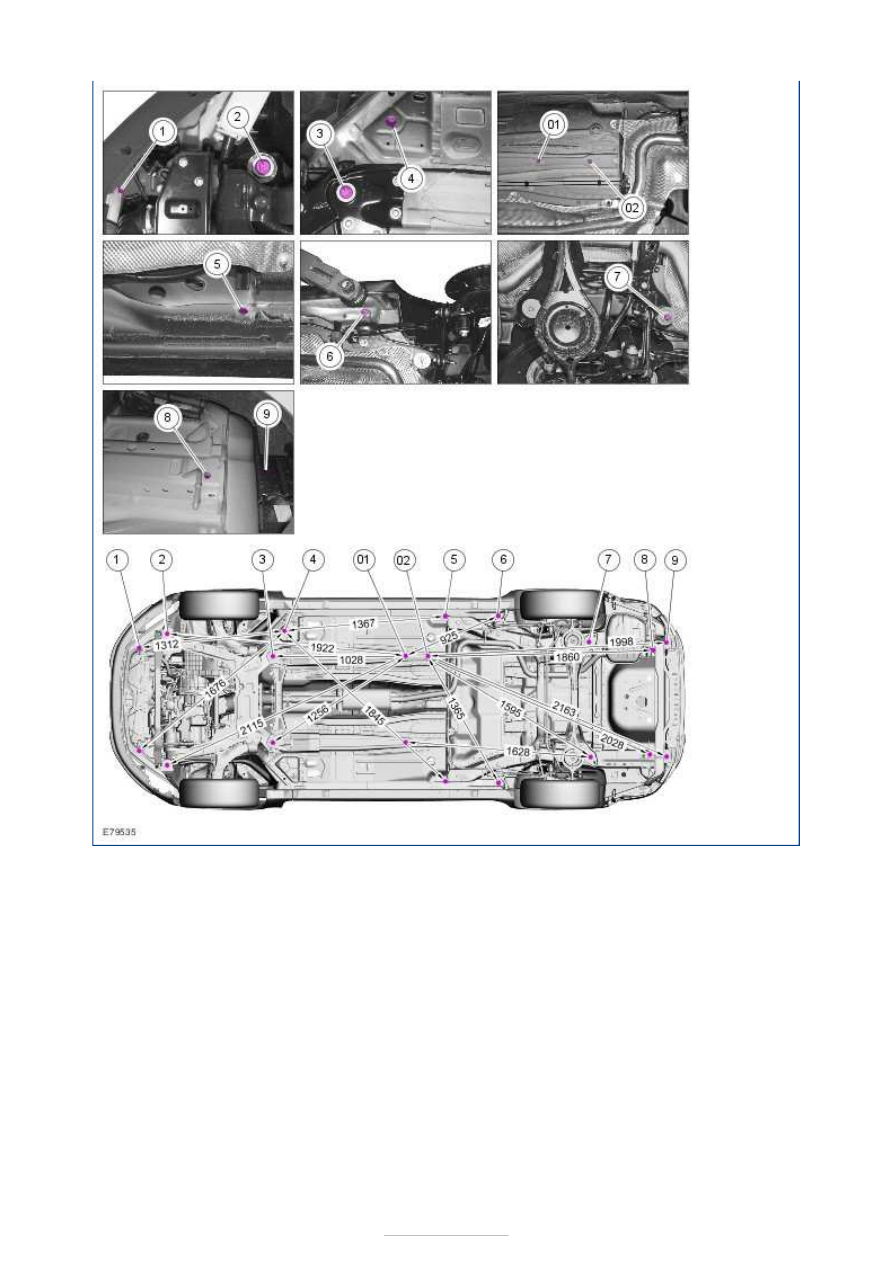

1. Frame dimensions, S-MAX (quick measurements

using the Allvis system)

All dimensions are measured from the
middle of the hole or bolt head or from the
edge of the panel, using the Allvis system,
with component assemblies installed.
A tolerance of ± 3 mm applies to all
measurements given. All detailed
illustrations correspond to the left-hand
side of the vehicle.
Measuring point 4 is used as the zero point
for additional diagonal measurements.

Allvis specifications

Point of

measurement

adapter

Height setting

of the test

probes

1

25 mm

(probe)

330 mm

2

25 mm

(probe)

190 mm

3

25 mm

(probe)

50 mm

4
5

35 mm

(probe)

160 mm

6

25 mm

(probe)

170 mm

7

25 mm

(probe)

270 mm

8

25 mm

(probe)

350 mm

9

25 mm

(probe)

350 mm

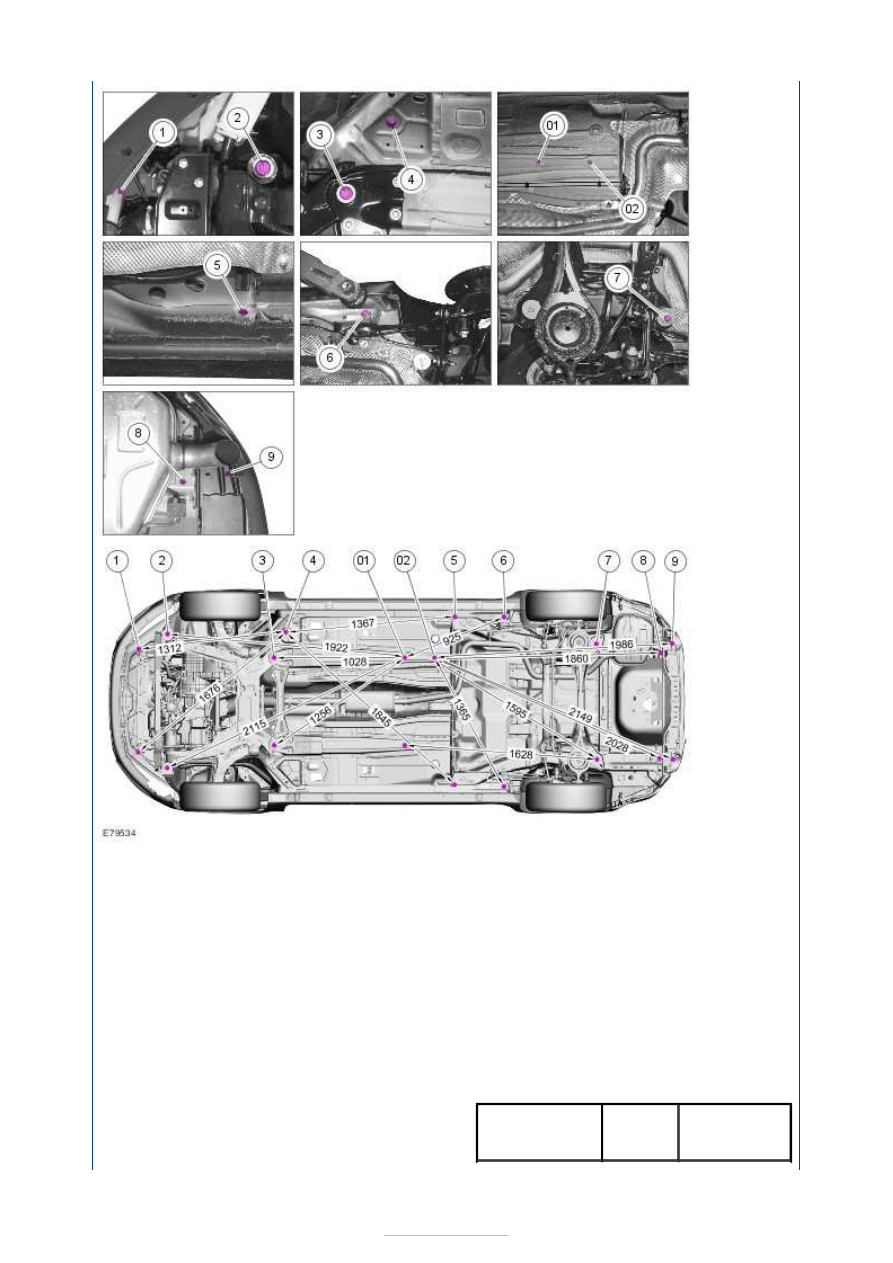

2. Frame dimensions, Galaxy (quick measurements

using the Allvis system)

All dimensions are measured from the
middle of the hole or bolt head or from the
edge of the panel, using the Allvis system,
with component assemblies installed.
A tolerance of ± 3 mm applies to all
measurements given. All detailed
illustrations correspond to the left-hand
side of the vehicle.
Measuring point 4 is used as the zero point
for additional diagonal measurements.

Allvis specifications

Point of

measurement

adapter

Height setting

of the test

probes



1

25 mm

(probe)

330 mm

2

25 mm

(probe)

190 mm

3

25 mm

(probe)

50 mm

4
5

35 mm

(probe)

160 mm

6

25 mm

(probe)

170 mm

7

25 mm

(probe)

260 mm

8

25 mm

(probe)

350 mm

9

25 mm

(probe)

350 mm
