Ford Galaxy / Ford S-MAX. Manual - part 1029



Description

Front quarter panel

Rear quarter panel

Repair panel, rear quarter panel

Rocker panel

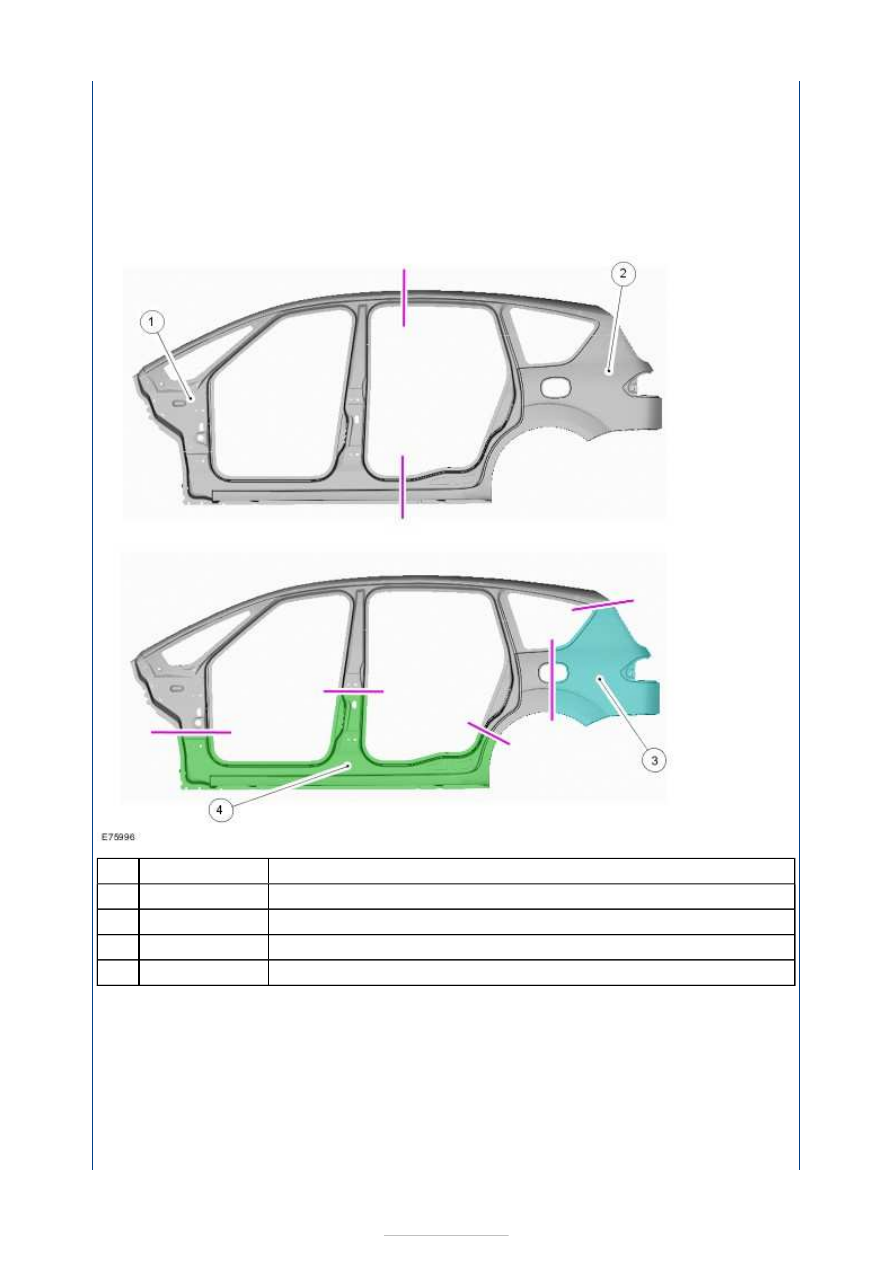

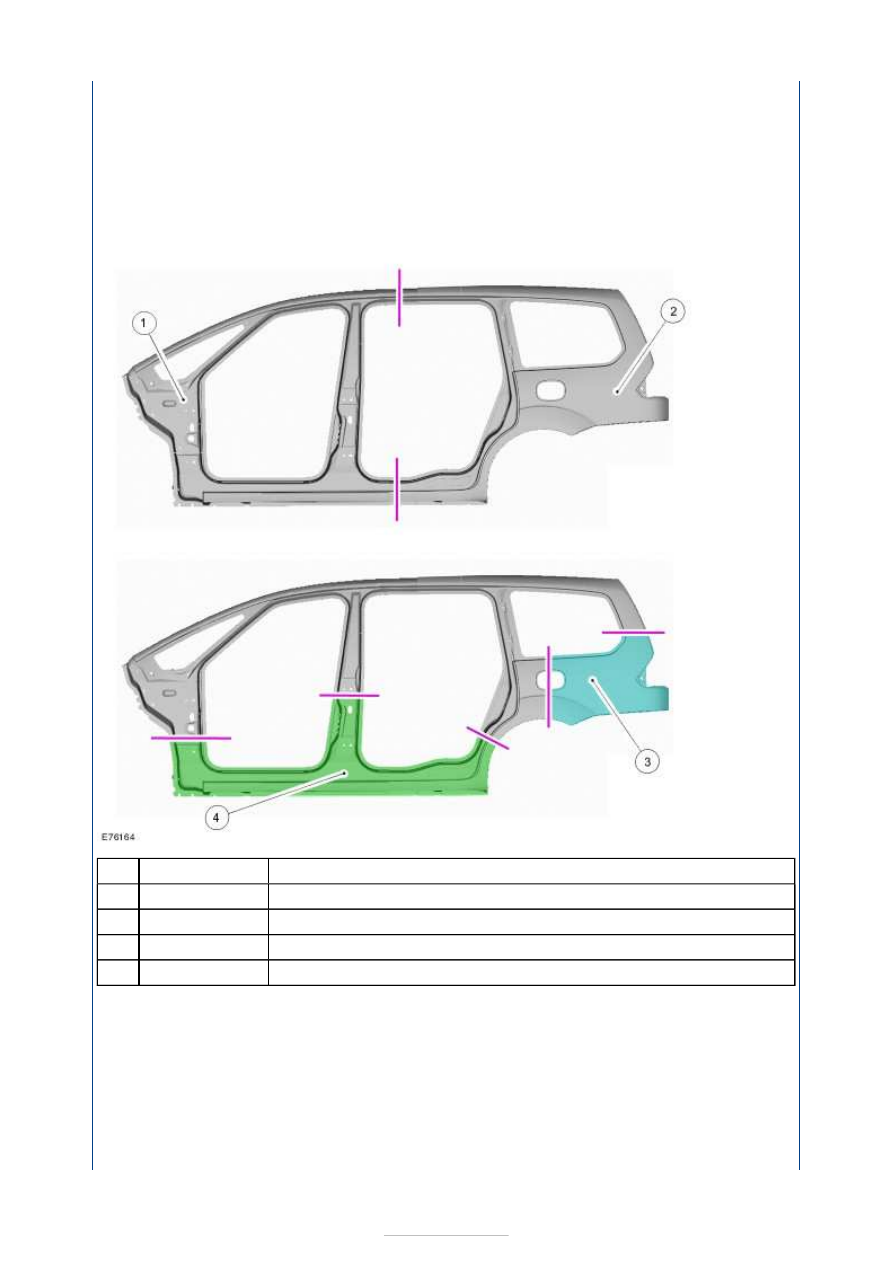

Parts overview, Galaxy (side view)

Item

1

2

3

4



Part Number

-

-

-

-



Description

Front quarter panel

Rear quarter panel

Repair panel, rear quarter panel

Rocker panel

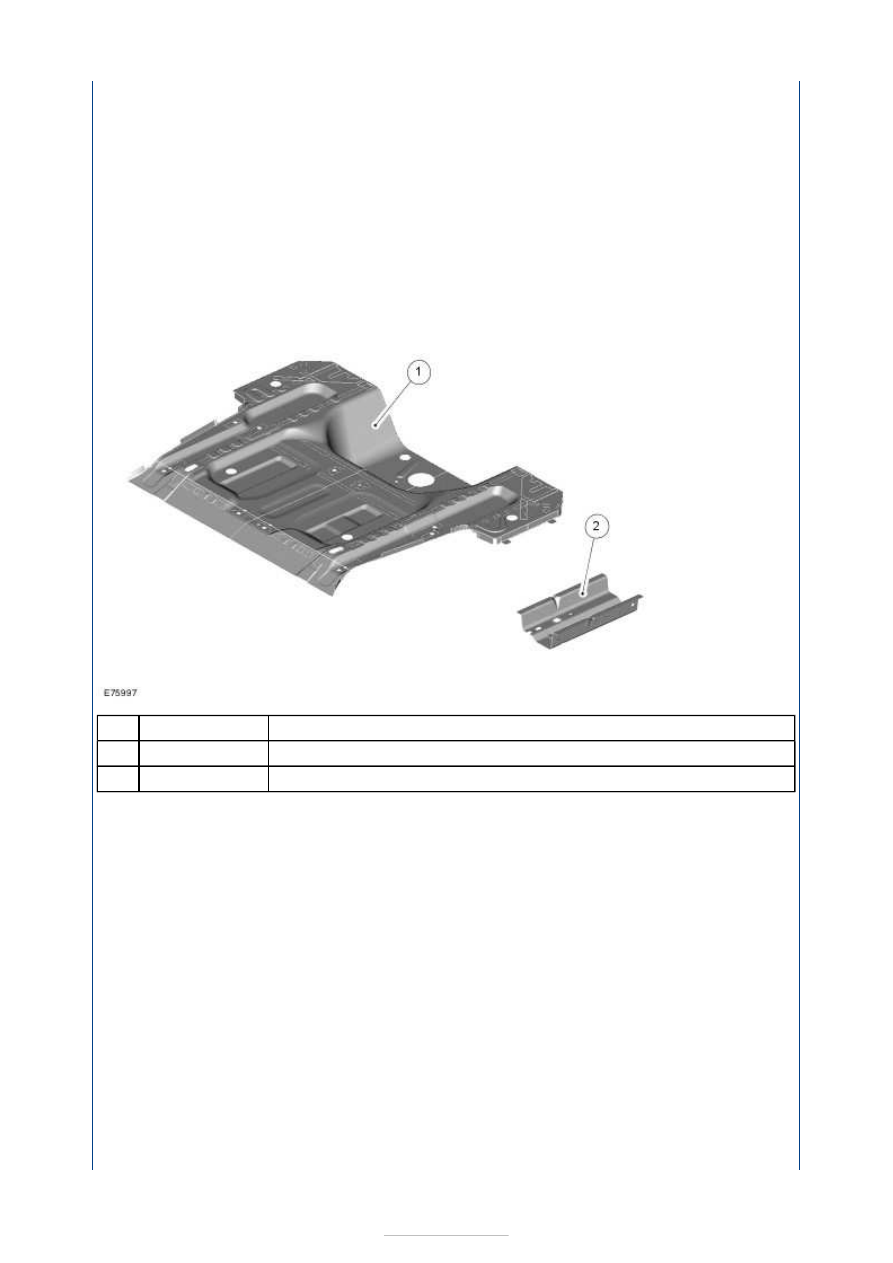

Parts overview, S-MAX and Galaxy (rear floor assembly)

Item

1

2

3

4



Part Number

-

-

-

-



Description

Luggage compartment rear floor panel

Rear side member

NVH elements

NVH elements are used in various body cavities to prevent the transfer of noise to the
vehicle interior.

NOTE: NVH elements must not be damaged during work on the vehicle body. In the event
of repair work in these areas, the corresponding requirements in subsections 501-27 to
501-30 must be taken into account. Deformed NVH elements must always be renewed.

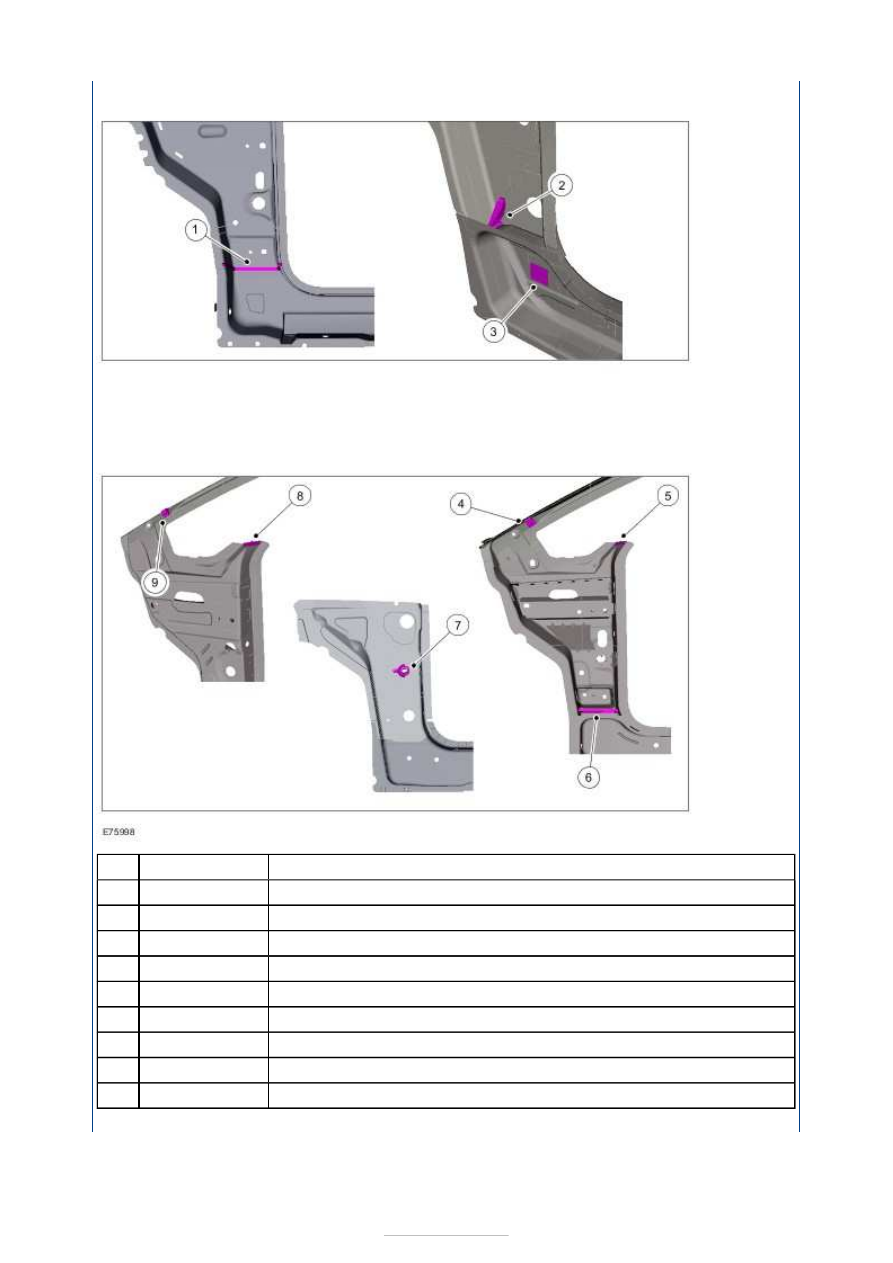

Installation locations on the A-pillar, S-MAX and Galaxy

Item

1

2



Part Number

-

-



Description

Outer A-pillar / A-pillar reinforcement

A-pillar inner reinforcement

Inner rocker panel (self-adhesive sealing strip)

Outer A-pillar / A-pillar reinforcement

Outer A-pillar / inner A-pillar

A-pillar reinforcement / inner A-pillar

Inner A-pillar / mounting for instrument panel bracket

A-pillar reinforcement / inner A-pillar

A-pillar reinforcement / inner A-pillar

Further installation locations, S-MAX and Galaxy

Item

1

2

3

4

5

6

7

8

9
