Ford Galaxy / Ford S-MAX. Manual - part 90

Aeration of the power

steering fluid.

*

BLEED the power steering system.

REFER to:

Power Steering System Bleeding

 (211-

00 Steering System - General Information,
General Procedures).

*

Steering gear floor

seal touch condition.

*

CHECK the installation of the floor seal.

*

Steering column.

*

CHECK if the floor covering is obstructing the

steering gear pinion.

CHECK the installation of the floor seal.
CARRY OUT the Steering Column Universal Joint

Component Test. REFER to Steering Column
Universal Joint Component Test.

*

*
*

Steering linkage.

*

CARRY OUT the Steering Linkage Component

Test. REFER to Steering Linkage Component Test.

*

Steering gear.

*

CARRY OUT the Steering Linkage Component

Test. REFER to Steering Linkage Component Test.

*

Worn power steering

pump.

*

INSTALL a new power steering pump. REFER to:

(211-02 Power Steering)

Power Steering Pump - 2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE Flex
Fuel (107kW/145PS) - MI4/2.3L Duratec-HE
(118kW/160PS) - MI4

 (Removal and

Installation),
Power Steering Pump - 2.5L Duratec-ST
(VI5) (Removal and Installation),
Power Steering Pump - 1.8L Duratorq-TDCi
(Kent) Diesel (Removal and Installation),
Power Steering Pump - 2.0L Duratorq-TDCi
(DW) Diesel, Vehicles With: Electro-Hydraulic
Power Steering (EHPS) (Removal and
Installation).

*

Excessive noise

Power steering

operation noise.

*

CARRY OUT the Power Steering Operation Noise

Check.
REFER to: Noise, Vibration and Harshness (NVH)
(100-04 Noise, Vibration and Harshness,
Diagnosis and Testing).

*

Aeration of the power

steering fluid.

*

BLEED the power steering system.

REFER to:

Power Steering System Bleeding

 (211-

00 Steering System - General Information,
General Procedures).

*

Power steering lines.

*

CHECK that the power steering line clamps are

secure.

CHECK the power steering lines for clearance

from the vehicle body, subframe and steering
gear.

CHECK the steering gear transfer lines for

clearance from the steering gear.

*

*

*

Loose steering gear

retaining bolts.

*

CHECK and INSTALL new bolts as necessary.

REFER to: Steering Gear (211-02 Power Steering,
Removal and Installation).

*

Power steering

pump.

*

INSTALL a new power steering pump. REFER to:

(211-02 Power Steering)

Power Steering Pump - 2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE Flex
Fuel (107kW/145PS) - MI4/2.3L Duratec-HE
(118kW/160PS) - MI4

 (Removal and

Installation),
Power Steering Pump - 2.5L Duratec-ST
(VI5) (Removal and Installation),
Power Steering Pump - 1.8L Duratorq-TDCi

*

Components Tests

Steering Linkage

1. 1. Grasp the steering wheel firmly and move it up and down and to the left and right

without turning the steering wheel to check the steering column bearing for wear,
steering column shaft for wear, steering wheel for looseness and steering column
for looseness. If the steering column bearing or the steering column shaft is worn
install a new steering column.
REFER to: Steering Column (211-04 Steering Column, Removal and Installation).
If the steering wheel or the steering column is loose, tighten the steering wheel or
the steering column retaining bolts.

2. 2. With the road wheels in the straight ahead position, gently turn the steering wheel

to the left and the right to check for free play in the steering linkage.

3. 3. There should be no excessive free play at the steering wheel rim. If there is

excessive free play, CHECK the tie-rod inner and outer ball joints, REFER to Tie-Rod
Component Test in this procedure. CHECK the steering column universal joint,
REFER to Steering Column Universal Joint Component Test in this procedure. If
there is no free play in the tie-rod and the steering column, install a new steering
gear.
REFER to: Steering Gear (211-02 Power Steering, Removal and Installation).

(Kent) Diesel (Removal and Installation),
Power Steering Pump - 2.0L Duratorq-TDCi
(DW) Diesel, Vehicles With: Electro-Hydraulic
Power Steering (EHPS) (Removal and
Installation).

Tie-rod.

*

CARRY OUT the Tie-Rod Component Test. REFER

to Tie-Rod Component Test.

*

Steering does not
vary with
increased wheel
rotation

Worn tie-rod ends.

*

INSTALL new components as necessary.

REFER to: Tie Rod End (211-03 Steering Linkage,
Removal and Installation).

*

Worn front

suspension bushings.

*

CHECK and INSTALL new components as

necessary.

*

Worn suspension ball

joints.

*

CARRY OUT the Ball Joint Inspection Component

Test.

*

Steering gear

insulator bushings
worn or perished.

*

CHECK and INSTALL new components as

necessary.

*

Loose steering gear

retaining bolts.

*

CHECK and INSTALL new bolts as necessary.

REFER to: Steering Gear (211-02 Power Steering,
Removal and Installation).

*

Loose steering

column retaining
bolts.

*

CHECK and INSTALL new bolts as necessary.

REFER to: Steering Column (211-04 Steering
Column, Removal and Installation).

*

Loose steering

column to steering
gear pinion retaining
bolt.

*

CHECK and INSTALL a new bolt as necessary.

REFER to: Steering Column (211-04 Steering
Column, Removal and Installation).

*

Excessive steering

gear backlash.

*

CARRY OUT the Steering Linkage Component

Test. REFER to Steering Linkage Component Test.

*

Steering assist
does not vary
with vehicle
assist

Powertrain control

module (PCM).

*

REFER to WDS.

*

Electro-hydraulic

power steering
(EHPS) control
module.

*

REFER to WDS.

*

Tie-Rod

1. 1. Noises such as knocks, which may appear to originate from the steering linkage,

may also be generated by front suspension components.
REFER to: Noise, Vibration and Harshness (NVH) (100-04 Noise, Vibration and
Harshness, Diagnosis and Testing).

2. 2. Raise and support the vehicle.

REFER to: Lifting (100-02 Jacking and Lifting, Description and Operation).

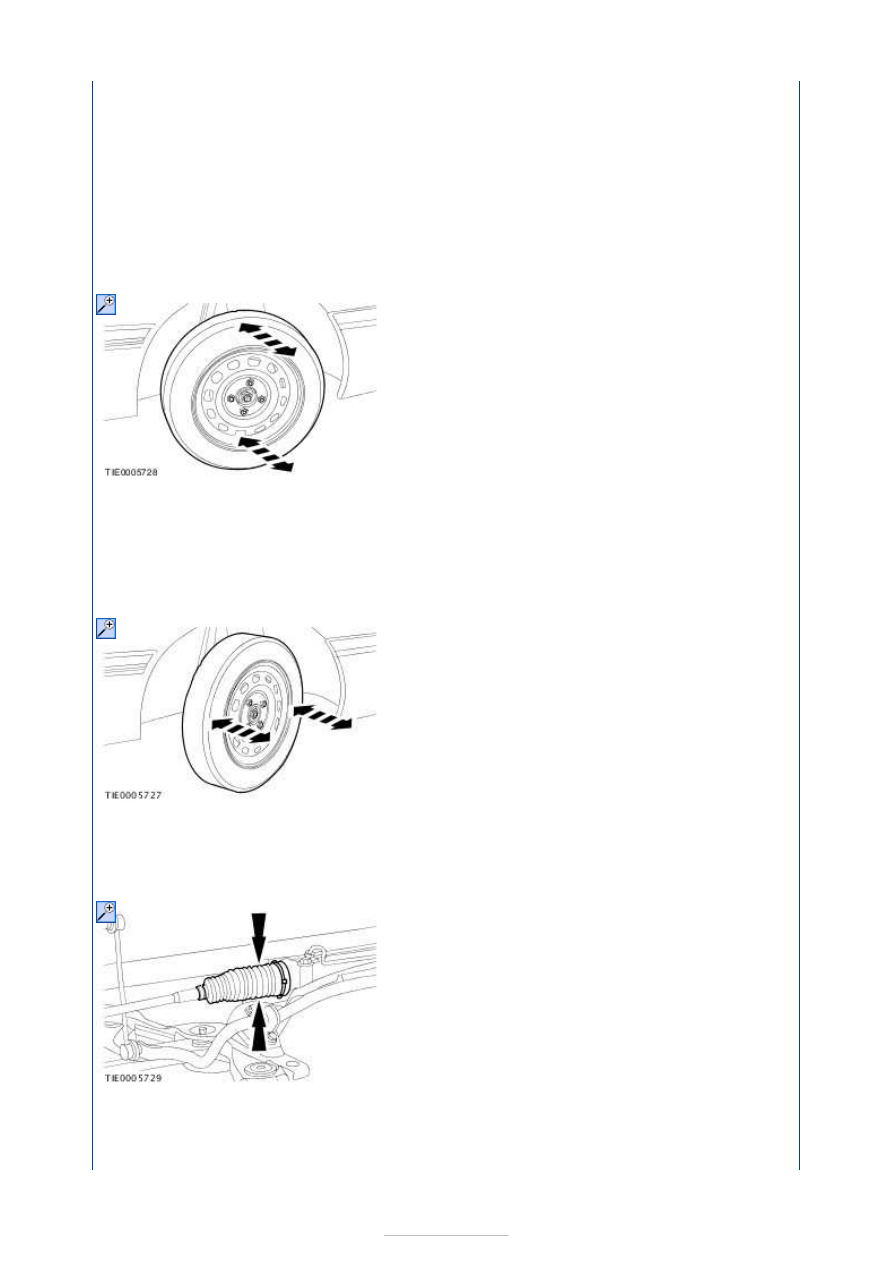

3. 3. Firmly grasp the road wheel and apply a rocking motion checking for any free play

in the wheel bearing or suspension components.

4. 4. Turn the steering wheel to position the steering linkage against the right-hand

steering lock stop.

5. 5. With the aid of another technician holding the steering linkage against the right-

hand steering lock stop, firmly grasp the road wheel and apply a rocking motion
checking for any free play in the steering linkage.

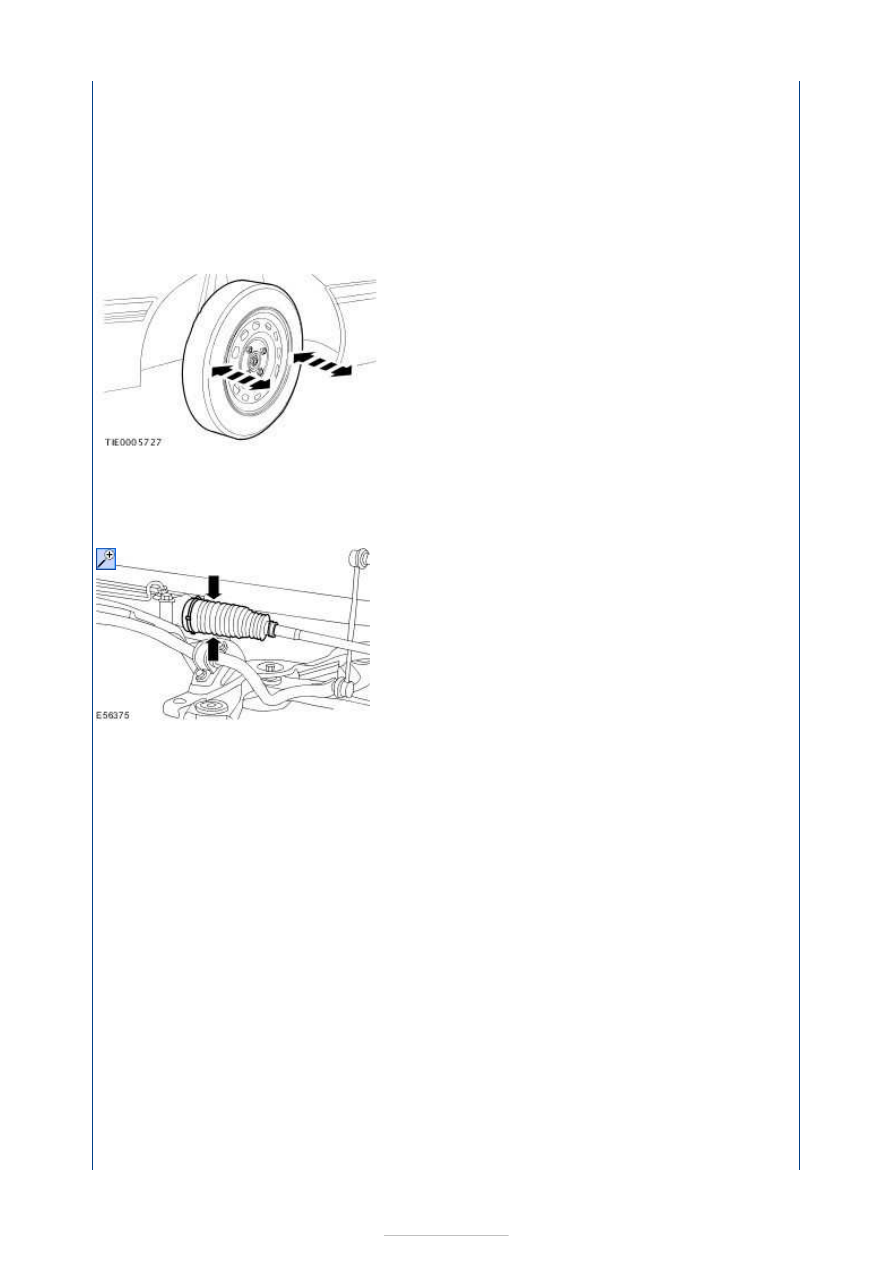

6. 6. Detach the steering gear boot from the steering gear body and check for free play

at the tie-rod inner ball joint.







7. 7. If there is free play at the tie-rod inner ball joint, install a new tie-rod.

REFER to: Tie Rod (211-03 Steering Linkage, Removal and Installation).

8. 8. Check the tie-rod end for free play. Install a new tie-rod end if necessary.

REFER to: Tie Rod End (211-03 Steering Linkage, Removal and Installation).

9. 9. Turn the steering wheel to position the steering linkage against the left-hand

steering lock stop.

10. 10. With the aid of another technician holding the steering against the left-hand

steering lock stop, firmly grasp the road wheel and apply a rocking motion checking
for any free play in the steering linkage.

11. 11. Detach the steering gear boot from the steering gear body and check for free

play at the tie-rod inner ball joint.

12. 12. If there is free play at the tie-rod inner ball joint, install a new tie-rod.

REFER to: Tie Rod (211-03 Steering Linkage, Removal and Installation).

13. 13. Check the tie-rod end for free play. Install a new tie-rod end if necessary.

REFER to: Tie Rod End (211-03 Steering Linkage, Removal and Installation).

Turning Effort Test

1. 1. Before carrying out the turning effort test, make sure that the following are

serviceable:

Suspension components.
Steering column.
Toe adjustment.
REFER to:

Front Toe Adjustment

 (204-00 Suspension System - General Information,

General Procedures).
Tire pressures.

2. 2. Park the vehicle on a dry, even surface and apply the parking brake.
