Ford Fiesta (2011 year). Manual - part 158

6.

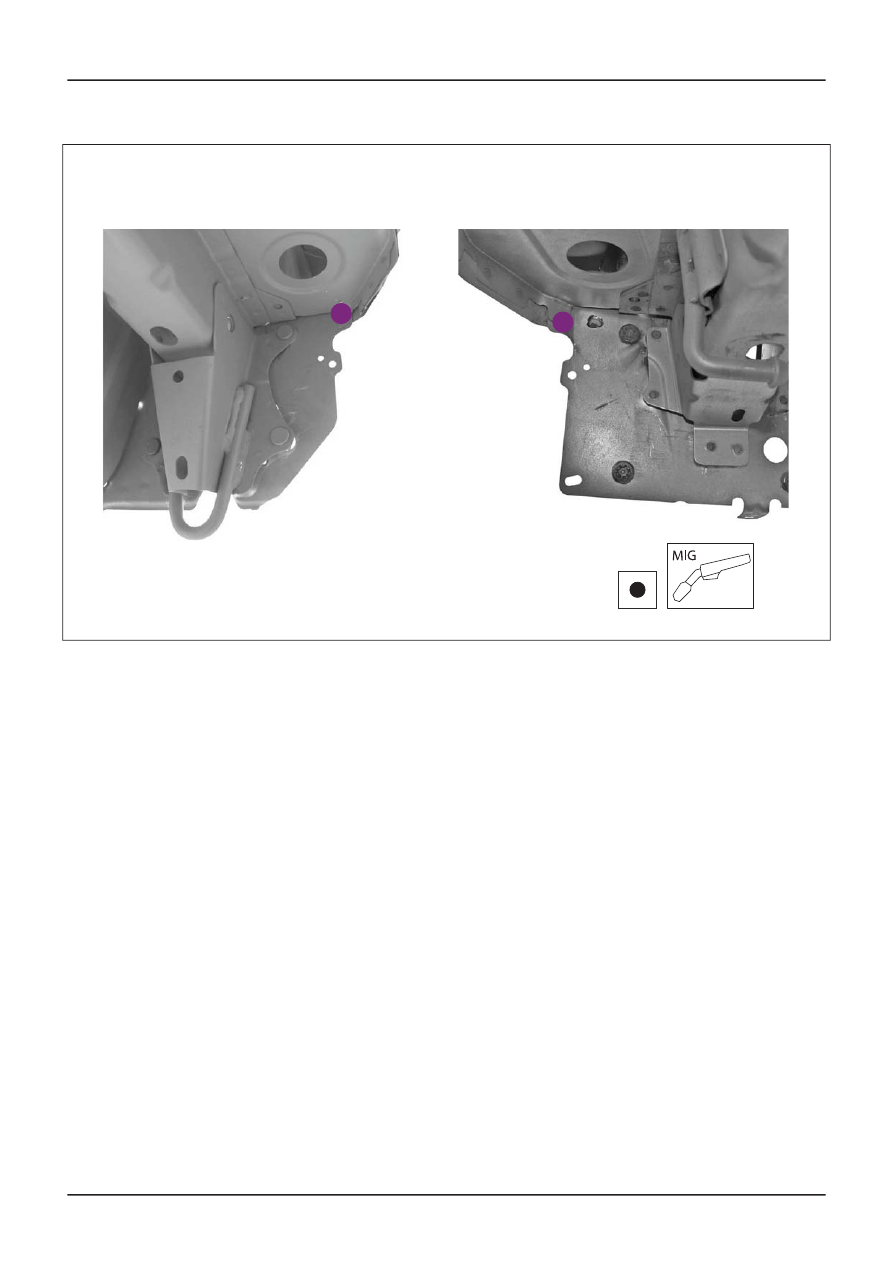

General Equipment: Metal Inert Gas (MIG)

•

Welding Equipment

E108823

7.

G1133613en

501-30-

73

Rear End Sheet Metal Repairs

501-30-

73

REMOVAL AND INSTALLATION

201

E108824

8.

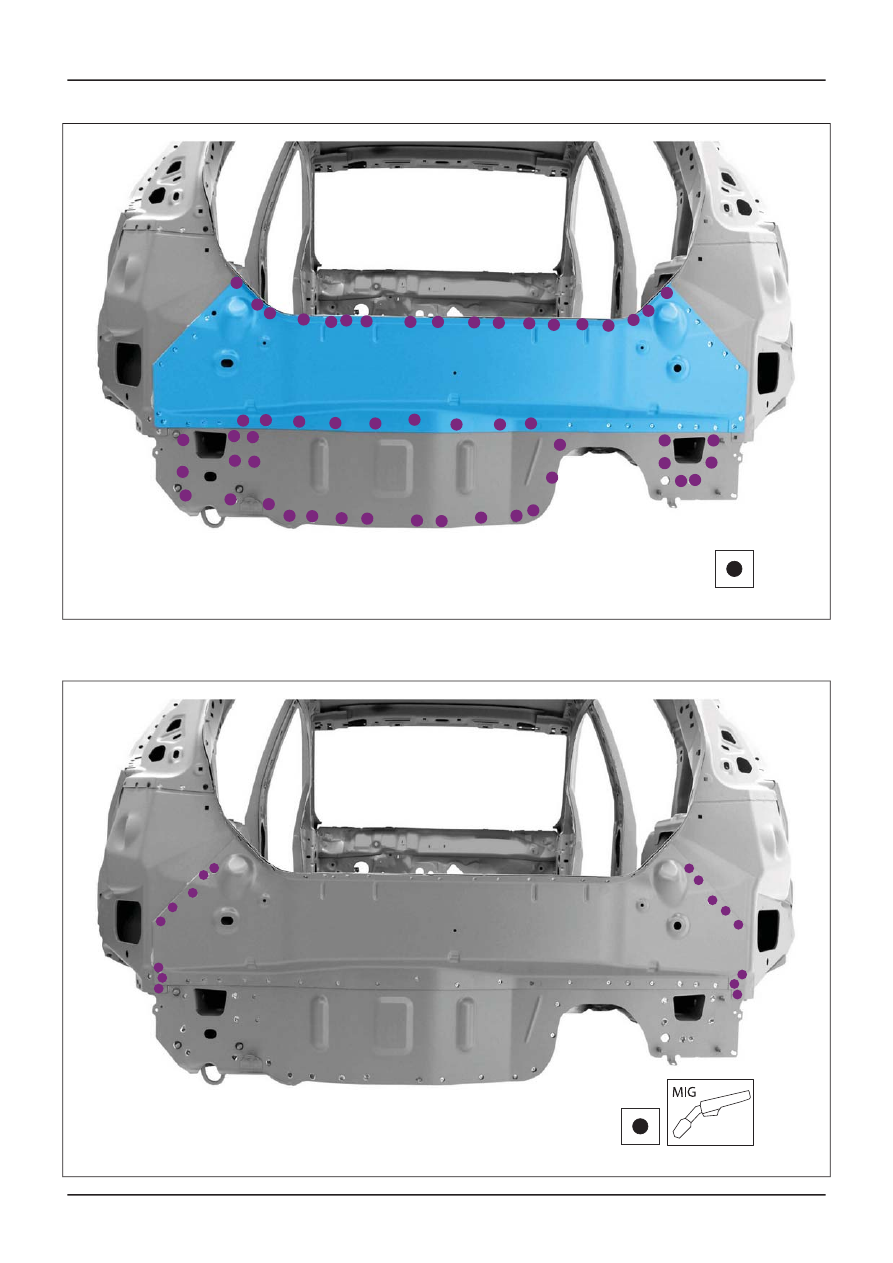

General Equipment: Metal Inert Gas (MIG)

Welding Equipment

•

E108825

G1133613en

501-30-

74

Rear End Sheet Metal Repairs

501-30-

74

REMOVAL AND INSTALLATION

201

9. • Liftgate

• Rear Bumper

Refer to: Rear Bumper Cover

(501-19

Bumpers, Removal and Installation).

•

Refer to: Loadspace Trim Panel - 5-Door

(501-05 Interior Trim and Ornamentation,
Removal and Installation).

Refer to: C-Pillar Trim Panel - 5-Door

(501-05

Interior Trim and Ornamentation, Removal
and Installation).

G1133613en

501-30-

75

Rear End Sheet Metal Repairs

501-30-

75

REMOVAL AND INSTALLATION

201

Rear Lamp Mounting Panel — 4-Door

General Equipment

6 mm Drill Bit

Metal Inert Gas (MIG) Welding Equipment

General Equipment

Resistance Spotwelding Equipment

Spot weld drill Bit

Removal

1.

Liftgate

•
• Rear Bumper

Refer to: Rear Bumper Cover - 4-Door

(501-19 Bumpers, Removal and
Installation).

Refer to: Loadspace Trim Panel - 4-Door

(501-05 Interior Trim and Ornamentation,
Removal and Installation).

Refer to: Back Panel and Reinforcement -

4-Door

(501-30 Rear End Sheet Metal

Repairs, Removal and Installation).

• Reposition the carpeting and the wiring

harness away from the working area.

2.

General Equipment: Spot weld drill Bit

•

E113757

3.

General Equipment: Spot weld drill Bit

•

E113758

G1133614en

501-30-

76

Rear End Sheet Metal Repairs

501-30-

76

REMOVAL AND INSTALLATION

201
