Ford Fiesta (2011 year). Manual - part 152

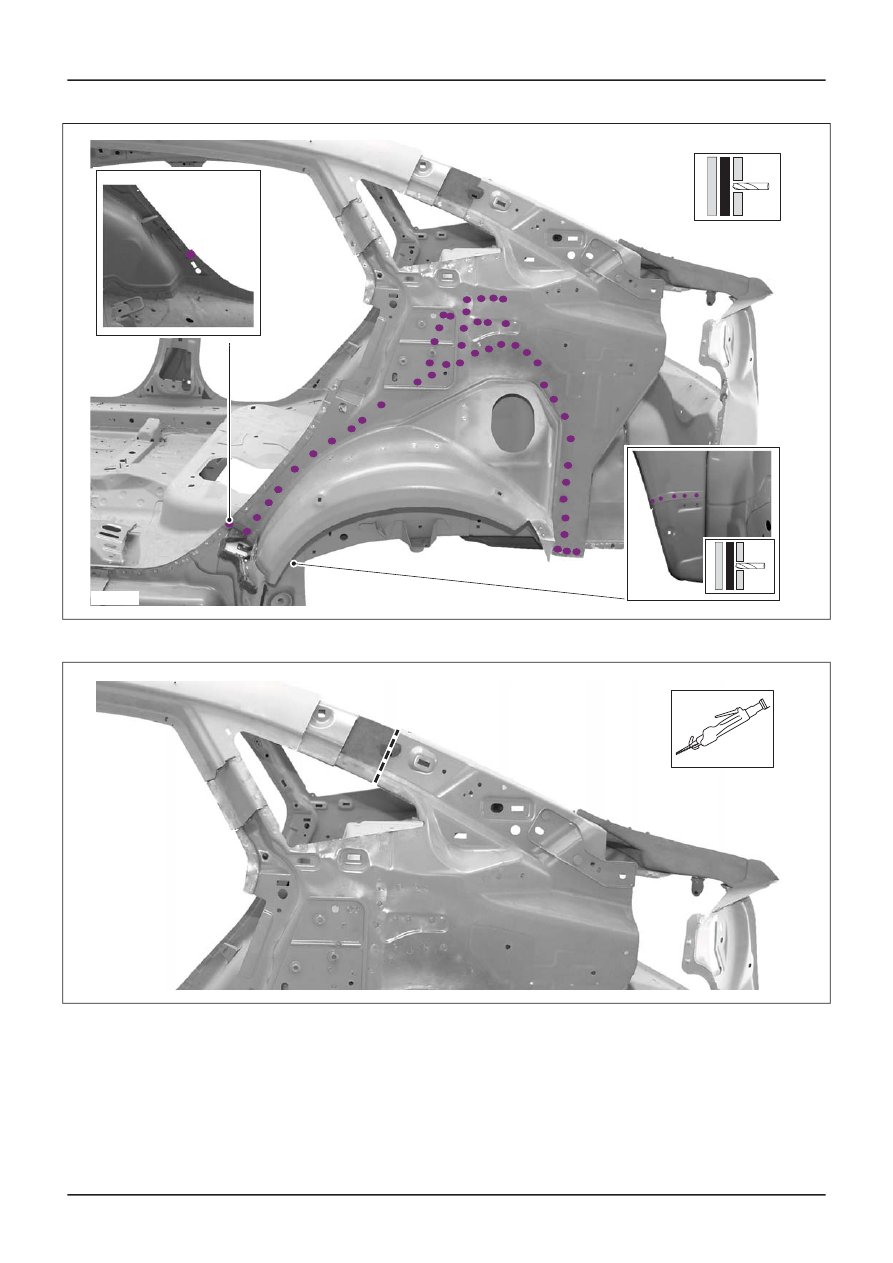

E113741

4.

General Equipment: Air Body Saw

•

E113742

G1133603en

501-30-

49

Rear End Sheet Metal Repairs

501-30-

49

REMOVAL AND INSTALLATION

201

5.

General Equipment: Spot weld drill Bit

•

E113743

6.

Do not cut in panel below.

General Equipment: Air Body Saw

•

50 mm

E113744

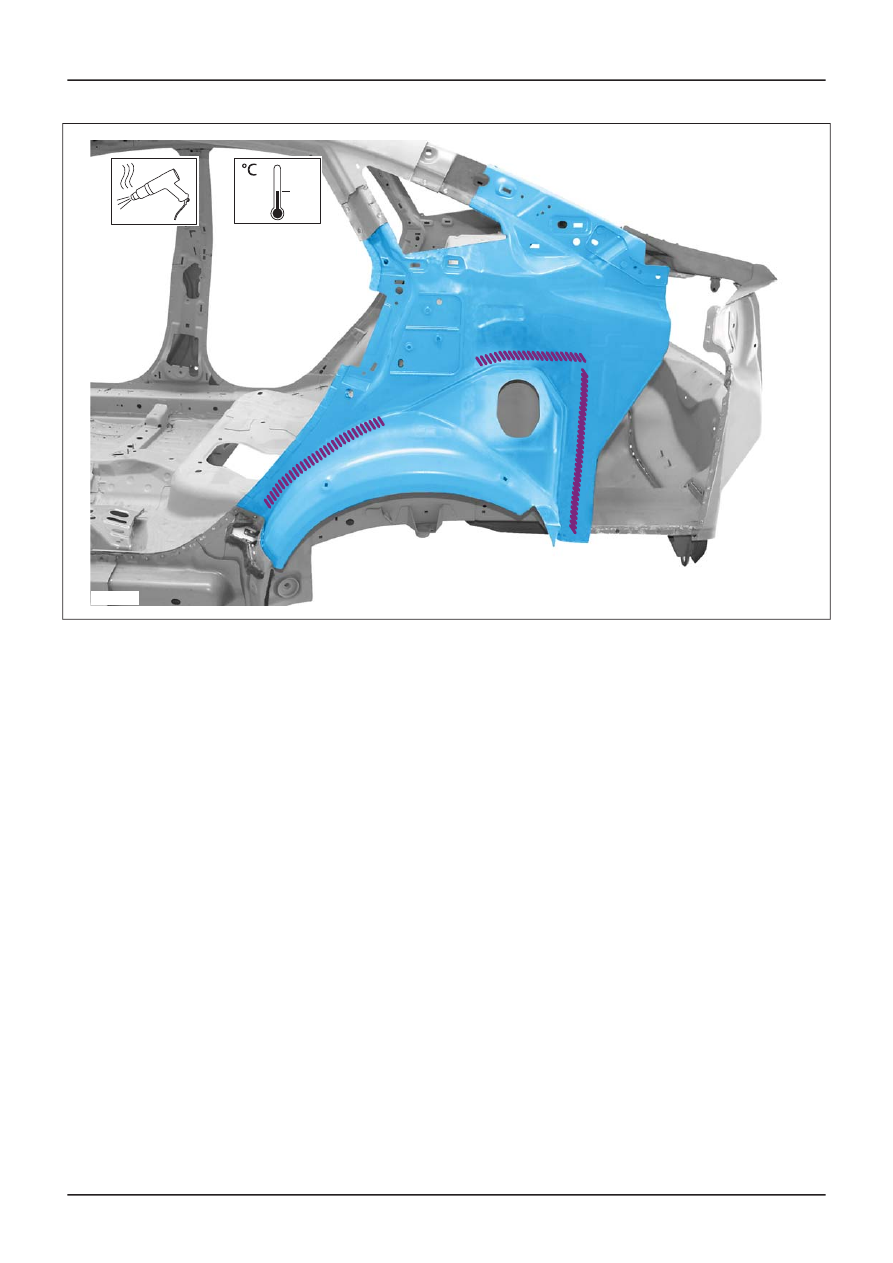

7.

General Equipment: Hot Air Gun

•

G1133603en

501-30-

50

Rear End Sheet Metal Repairs

501-30-

50

REMOVAL AND INSTALLATION

201

170

E113745

Installation

1. NOTE: Before resistance spot welding of body

panels with a total panel thickness of 3 mm and
greater, the manufacturer's welding equipment
instructions and sub-section 501-25 must be
followed.

Refer to: Tools and Equipment for Body Repairs

(501-25 Body Repairs - General Information,
Description and Operation).

2. NOTE: Sealer or adhesive must not be applied

in welding zones. Areas which were bonded or
sealed needs to be thoroughly sealed
afterwards.

Refer to: Sealer, Underbody Protection Material

and Adhesives

(501-25 Body Repairs -

General Information, Description and
Operation).

G1133603en

501-30-

51

Rear End Sheet Metal Repairs

501-30-

51

REMOVAL AND INSTALLATION

201

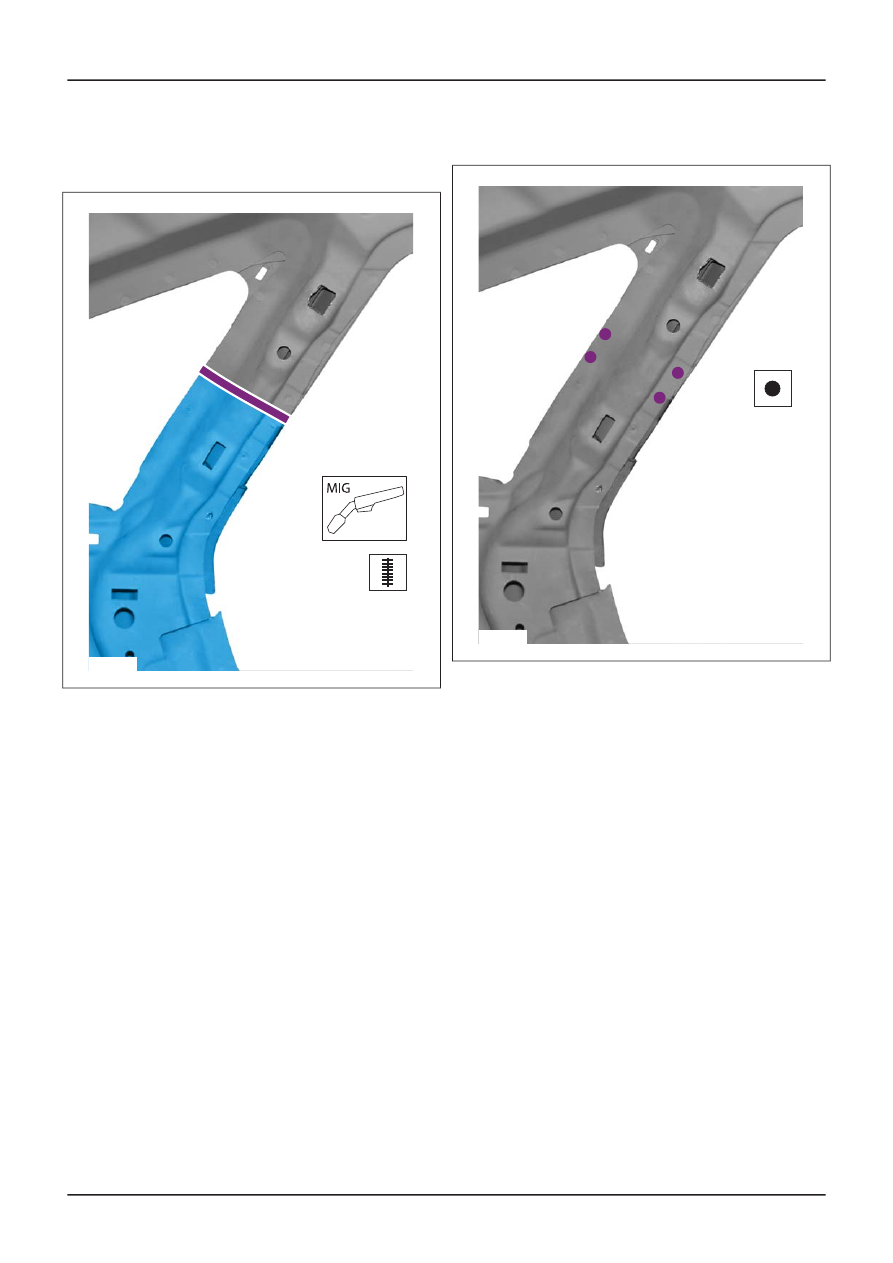

3.

Continuous MIG weld seam on C-Pillar.

General Equipment: Metal Inert Gas (MIG)

Welding Equipment

•

E113746

4.

General Equipment: Resistance Spotwelding

Equipment

•

E113747

G1133603en

501-30-

52

Rear End Sheet Metal Repairs

501-30-

52

REMOVAL AND INSTALLATION

201
