Ford Fiesta (2011 year). Manual - part 151

2. NOTE: Sealer or adhesive must not be applied

in welding zones. Areas which were bonded or
sealed needs to be thoroughly sealed
afterwards.

Refer to: Sealer, Underbody Protection Material

General Information, Description and
Operation).

3.

Equipment: 10 mm drill bit

•

E112345

10 mm

4.

General Equipment: Air Body Saw

•

E112346

5.

General Equipment: Resistance Spotwelding

Equipment

•

G1080225en

501-30-

45

Rear End Sheet Metal Repairs

501-30-

45

REMOVAL AND INSTALLATION

and Adhesives

(501-25 Body Repairs -

201

E112347

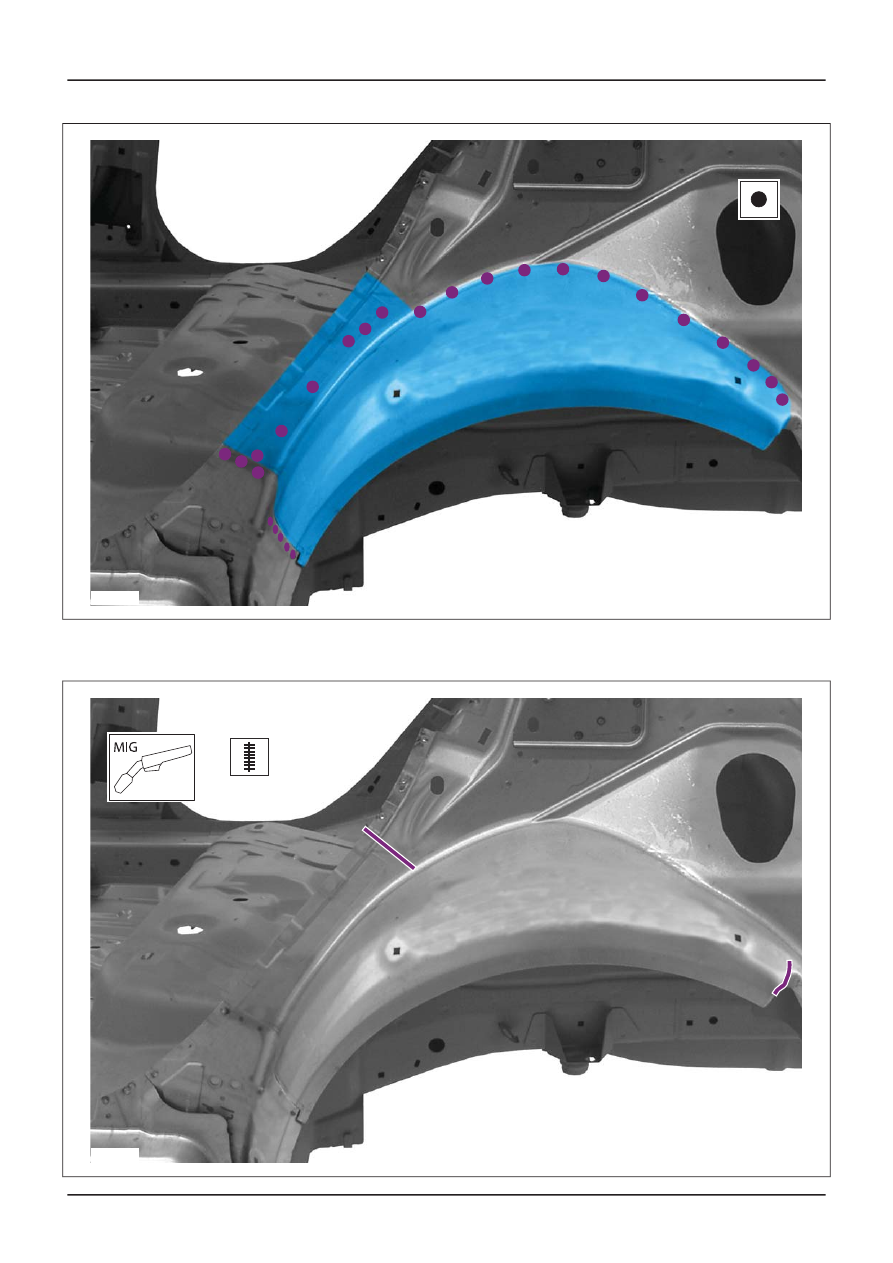

6.

General Equipment: Metal Inert Gas (MIG)

Welding Equipment

•

E112348

G1080225en

501-30-

46

Rear End Sheet Metal Repairs

501-30-

46

REMOVAL AND INSTALLATION

201

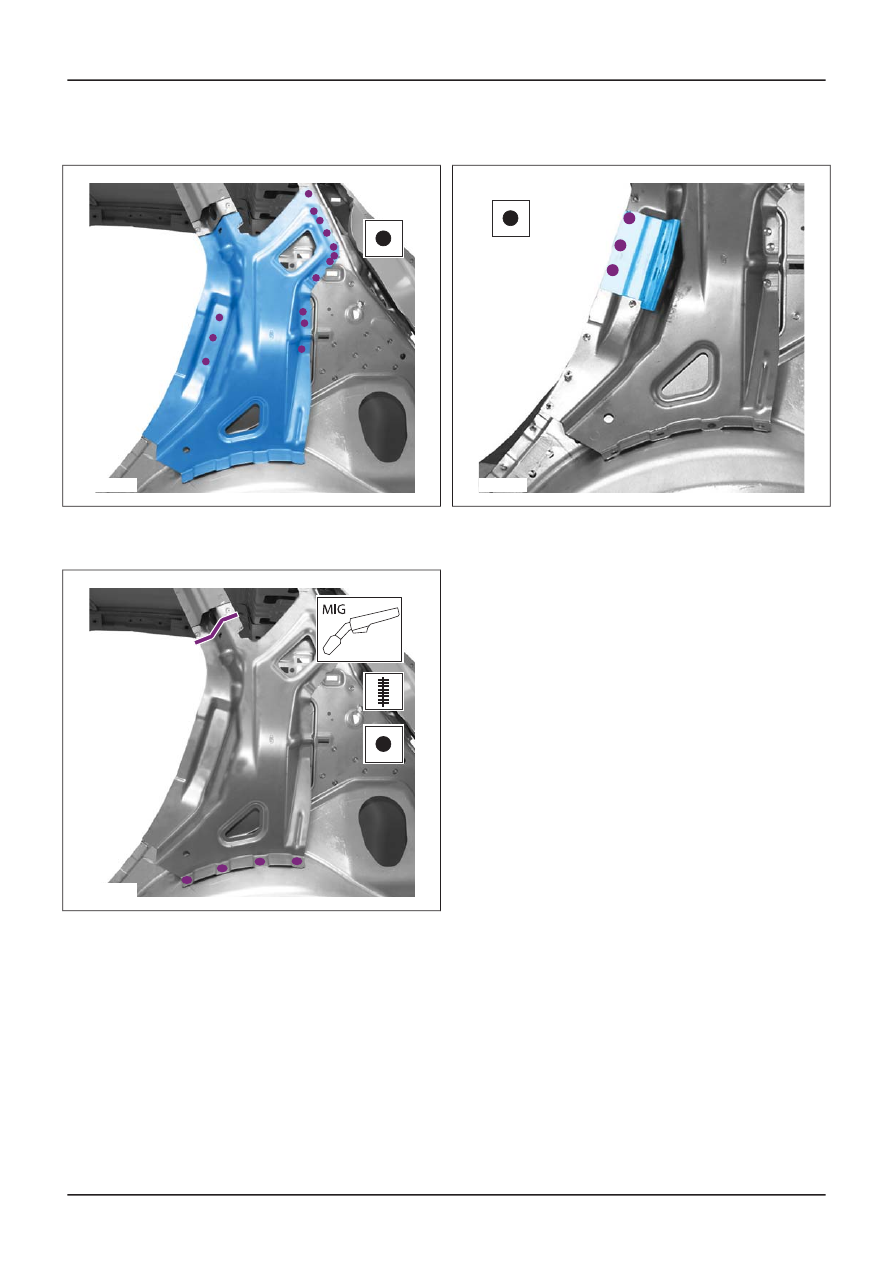

7.

General Equipment: Resistance Spotwelding

Equipment

•

E112349

8.

General Equipment: Metal Inert Gas (MIG)

Welding Equipment

•

E112350

9.

General Equipment: Resistance Spotwelding

Equipment

•

E112351

10. •

Refer to: Quarter Panel LH - 5-Door

(501-30

Rear End Sheet Metal Repairs, Removal
and Installation).

G1080225en

501-30-

47

Rear End Sheet Metal Repairs

501-30-

47

REMOVAL AND INSTALLATION

201

Inner Quarter Panel and Wheelhouse — 4-Door

General Equipment

Air Body Saw

Hot Air Gun

Measurement and Alignment Angle System

General Equipment

Metal Inert Gas (MIG) Welding Equipment

Resistance Spotwelding Equipment

Spot weld drill Bit

Removal

1.

Refer to: Quarter Panel LH - 4-Door

(501-30

Rear End Sheet Metal Repairs, Removal
and Installation).

Refer to: Water Drain Panel - 4-Door

(501-30

Rear End Sheet Metal Repairs, Removal
and Installation).

General Equipment: Measurement and

Alignment Angle System

•

• Reposition the carpeting and the wiring

harness away from the working area.

2.

General Equipment: Spot weld drill Bit

•

E113740

3.

General Equipment: Spot weld drill Bit

•

G1133603en

501-30-

48

Rear End Sheet Metal Repairs

501-30-

48

REMOVAL AND INSTALLATION

201
